Perfiles

HEA/HEB, IPE, UPN, angulares, pletina, perfiles huecos, correas C y Z, biondas, angular ranurado.

Perfiles huecos SHS / RHSEN 10219 S235JRH–S355J2H, black, galvanized and pre-painted; 15×15 to 400×400 mm.Fabricado en DilovasıPerfil hueco cuadradoSquare tube 15×15 to 250×250 mm, wall 1.2–10 mm, S235JRH / S355J2H, from our tube mill; kg/m table.De stockPerfil hueco rectangularRectangular tube 10×20 to 200×300 mm, wall 1.2–10 mm, S235JRH / S355J2H, from our tube mill; kg/m table.De stockTubo cuadrado galvanizadoPre-galvanized square hollow sections 20×20 to 100×100 mm from DX51D+Z275 strip, 1.35–3 mm; from our mill.De stockGalvanized rectangular tube (EN)Pre-galvanized rectangular hollow sections 20×30 to 50×100 mm from Z275 strip, 1.35–3 mm; from our mill.De stockCold-rolled (DKP) box sections (EN)Thin-wall box sections from DC01 cold-rolled strip, 10×10 to 90×90 mm, 0.7–2 mm, smooth surface for furniture and painting.De stockPre-painted box sections (EN)Box sections rolled from painted strip — RAL 9016 white, 7016 anthracite, 3009 red, 9005 black — 15×15 to 100×100 mm; from our mill.De stockThick-wall hollow sections (EN)Heavy box sections 5–10 mm wall, 100×100 to 250×250 / 200×300, S235JRH / S355J2H, for columns and heavy frames.De stockS355J2H hollow sections (EN)EN 10219 S355J2H (ST52) square and rectangular hollow sections — the structural grade, 40×40 to 250×250, 3–10 mm.De stockC and Z purlins (EN)Roll-formed galvanized purlins 100–350 mm, punched to drawing.Fabricado en DilovasıCorrea CCold-formed lipped C (cee) purlins and girts, 100–300 mm, 1.5–3 mm, S280GD/S350GD Z275, punched to drawing.De stockCorrea ZCold-formed lipped Z (zed) purlins for continuous lapped or sleeved roof systems, 120–350 mm, 1.5–3 mm, Z275.De stockOmega, sigma and M light profiles (EN)Light-gauge steel framing profiles.Fabricado en DilovasıOmega profile (EN)Galvanized omega (hat / top-hat) profiles 20–100 mm for cladding sub-frames, roof battens and solar rails, 0.5–2.5 mm.De stockM profile (EN)Galvanized M (furring / resilient) channels 15–40 mm for ceiling grids, wall lining and cladding furring, 0.5–1.2 mm.De stockH beams HEA / HEB (EN)EN 10365 wide-flange beams 100–600 mm.De stockVigas IPEEuropean parallel-flange I-beams IPE 80–600, S275JR / S355J2, 6 and 12 m, kg/m table.De stockIPN beams (EN)Tapered-flange I-beams (NPI) IPN 80–600 for older designs; S235JR / S275JR, kg/m table.De stockVigas HEALight wide-flange H-beams HEA 100–1000 (IPBl), S275JR / S355J2, columns and beams, kg/m table.De stockVigas HEBStandard wide-flange H-beams HEB 100–1000 (IPB), S275JR / S355J2, heavy columns, kg/m table.De stockChannels UPN / UPE (EN)EN 10365 channels 50–400 mm.De stockUPN channels (EN)Tapered-flange U-channels UPN 50–400 (NPU), S235JR, 6 and 12 m, kg/m table.De stockUPE channels (EN)Parallel-flange U-channels UPE 80–400, S235JR / S355J2, 6 and 12 m, kg/m table.De stockAngles, equal & unequal (EN)EN 10056 angles 20×20 to 200×200 mm.De stockEqual angles (EN)Hot-rolled equal-leg angles L 20×20 to 200×200, S235JR / S355J2, 6 and 12 m, kg/m table.De stockUnequal angles (EN)Hot-rolled unequal-leg angles 40×20 to 200×150, S235JR / S355J2, 6 and 12 m, kg/m table.De stockFlat bar (EN)Hot-rolled flat bar 20×3 to 200×20 (lama), S235JR / S355J2, 6 m, kg/m table, cut and drilled.De stockHighway guardrail W-beam (EN)EN 1317 / AASHTO galvanized guardrail with posts and fittings.De stockCrane rails (EN)DIN 536 crane rails A45–A150 and S49 / UIC 60 railway rails, 700–900 MPa, 12 m, with clips, pads and welding.De stockGuardrail post (sigma / omega) (EN)Sigma, omega and C guardrail posts, HDG, punched, 1.5–2.2 m.De stockSlotted angle (EN)Galvanized and painted slotted angle for racking.Fabricado en DilovasıSteel grating (bar grating) (EN)Press-welded HDG bar grating 25×3–50×5, platforms cut to drawing, stair treads, drain covers.De stockOval & custom profiles (EN)Roll-formed special sections to drawing.Fabricado en Dilovası

Viga, UPN o angular: ajustar el perfil a la carga

Un perfil en I o en H trabaja a flexión, y lo que resiste la flexión es el canto: el perfil más alto que quepa en el hueco es casi siempre el eficiente. Dentro de eso, IPE es la serie ligera de alas paralelas y HEB la pesada: con el mismo canto nominal, un HEB lleva mucho más acero y ofrece mucha más capacidad.

Un perfil U (UPN, UPE) tiene un lado abierto y se usa cuando algo debe atornillarse o soldarse a una cara plana: correas, marcos, perfiles de borde. Resiste peor la torsión que un perfil cerrado y no conviene pedirle que gire.

Los angulares y la pletina son material de unión y arriostramiento. Son el producto más barato por tonelada de esta página y el más fácil de sobredimensionar: un angular calculado a flexión suele ser directamente el elemento equivocado.

Todo en perfiles de un vistazo

Perfiles — size range, governing standard and availability
ProductoRangoNormaDisponibilidad
Hollow sections SHS / RHSEN 10219 · ASTM A500EN 10219 · ASTM A500Made in our plant
Square hollow sections15×15 – 250×250 mmWall 1.2–10 mmMade in our plant

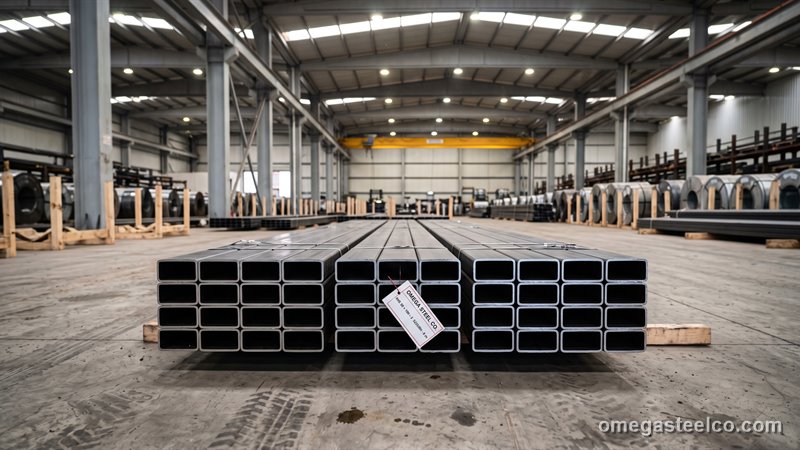

Rectangular hollow sections10×20 – 200×300 mmWall 1.2–10 mmMade in our plant
Galvanized square tube20×20 – 100×100 mmHDG option EN ISO 1461Made in our plant
Galvanized rectangular tube20×30 – 50×100 mmWall 1.35–3 mmMade in our plant
Cold-rolled (DKP) box sections10×10 – 90×90 mmWall 0.7–2 mmMade in our plant
Pre-painted box sections15×15 – 100×100 mmWall 1.2–3 mmMade in our plant
Thick-wall hollow sectionsWall 5–10 mmEN 10219 / EN 10210 optionMade in our plant
S355J2H hollow sections1.0576Yield ≥ 355 MPaMade in our plant
C and Z purlinsC · Z · U purlins 100 – 350 mm1.5 – 3.0 mm · S350GD+Z275Made in our plant
C purlinWeb 100–300 mm1.5–3.0 mmMade in our plant
Z purlinWeb 120–350 mm1.5–3.0 mmMade in our plant
Omega, sigma and M light-gauge profilesOmega · sigma · hat · M · C/U0.5 – 3.0 mm galvanizedMade in our plant
Omega profileCrown 20–100 mm0.5–2.5 mmMade in our plant
M profile15–40 mm highEN 14195 drywall sizesMade in our plant
H beams HEA / HEBHEA · HEB · HEM 100–600EN 10365 · EN 10025-2From stock
IPE beamsIPE 80–600EN 10365 / EN 10034From stock
IPN beamsIPN 80–600DIN 1025 / EN 10365From stock
HEA beamsHEA 100–1000EN 10365 / 10034From stock
HEB beamsHEB 100–1000EN 10365 / 10034From stock
Channels UPN / UPE (C channel)UPN 50 – 400 · UPE 80 – 400EN 10365 · EN 10025-2From stock
UPN channelsUPN 50–400DIN 1026 / EN 10365From stock
UPE channelsUPE 80–400DIN 1026-2 / EN 10365From stock
Angles, equal & unequalEqual 20×20 – 200×200Unequal 30×20 – 200×100From stock
Equal anglesL 20×20 – 200×200EN 10056From stock
Unequal angles40×20 – 200×150EN 10056From stock
Flat bar20×3 – 200×20 mmEN 10058From stock
Highway guardrail W-beamW-beam · thrie-beamEN 1317 N2 · H1 · H2From stock

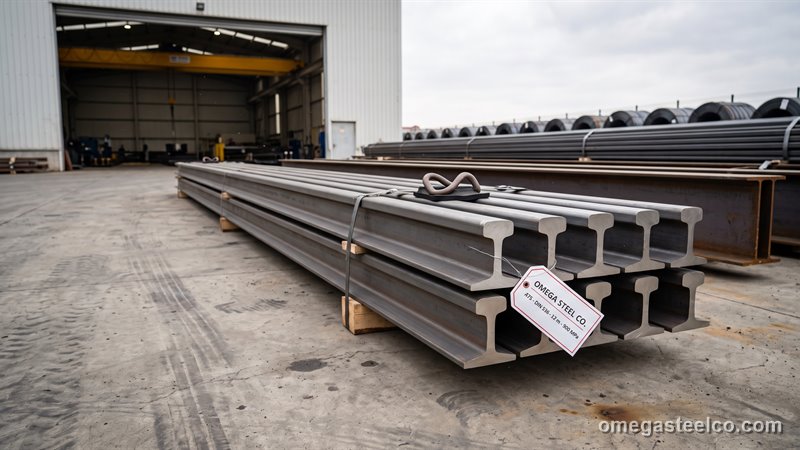

Crane railsA45 – A150 (DIN 536)A45 – A150 (DIN 536)From stock

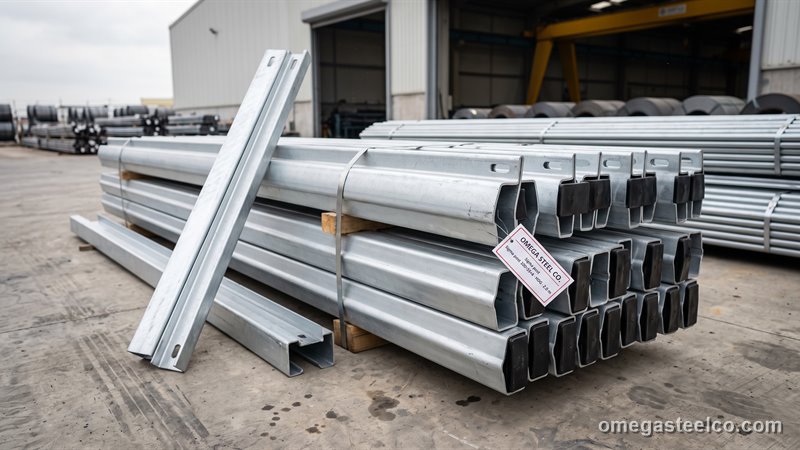

Guardrail post (sigma / omega)Sigma 100×55×3 / 4 mmOmega · C 125×62.5 · U 100Made in our plant
Slotted angle36×36 · 40×40 · 50×50 × 2.0 mmGalvanized · powder-coatedMade in our plant
Steel grating (bar grating)Bearing bar 25×3 – 50×5 mmHDG EN ISO 1461 · 304 / 316Made in our plant
Oval & custom roll-formed profilesOval · flat-oval · D · half-roundCustom open profilesMade in our plant

Los rangos son el envolvente que tenemos en stock o perfilamos, no una tolerancia. La ficha de producto incluye la tabla de medidas completa, los pesos y la norma aplicable.

Preguntas frecuentes

¿Qué diferencia hay entre IPE y HEB?

Ambos son perfiles de alas paralelas según EN 10365, pero el HEB es mucho más pesado con el mismo canto nominal: HEA 200 pesa 42,3 kg/m, HEB 200 pesa 61,3 kg/m e IPE 200 pesa 22,4 kg/m. El IPE es la opción eficiente a flexión simple; el HEB, cuando importan la carga axial o el apoyo de las uniones.

¿Cuándo conviene un perfil hueco en lugar de una viga?

Cuando el elemento trabaja a torsión, cuando queda visto y el aspecto cuenta, o cuando la huella debe ser pequeña. La contrapartida es la dificultad de unión —no se puede acceder al interior de un tubo cerrado— y un precio por tonelada más alto.

¿En qué longitudes vienen los perfiles?

12 m es lo estándar de acería y 6 m lo habitual desde stock. Las longitudes de más de 12 m necesitan flat rack en lugar de contenedor y conviene evitarlas salvo que el diseño las exija de verdad.

¿Se pueden suministrar perfiles galvanizados?

Sí, galvanizados en caliente después de cortar y taladrar, para que los agujeros y los extremos cortados queden recubiertos. Galvanizar después de fabricar siempre es mejor que antes, porque cada agujero taladrado en obra sobre acero ya recubierto es acero desnudo.

¿Cómo se calcula el peso de un perfil?

Se lee de la norma, no se calcula. Multiplique la masa por metro del catálogo por la longitud: un IPE 200 a 22,4 kg/m da 269 kg en una barra de 12 m.
