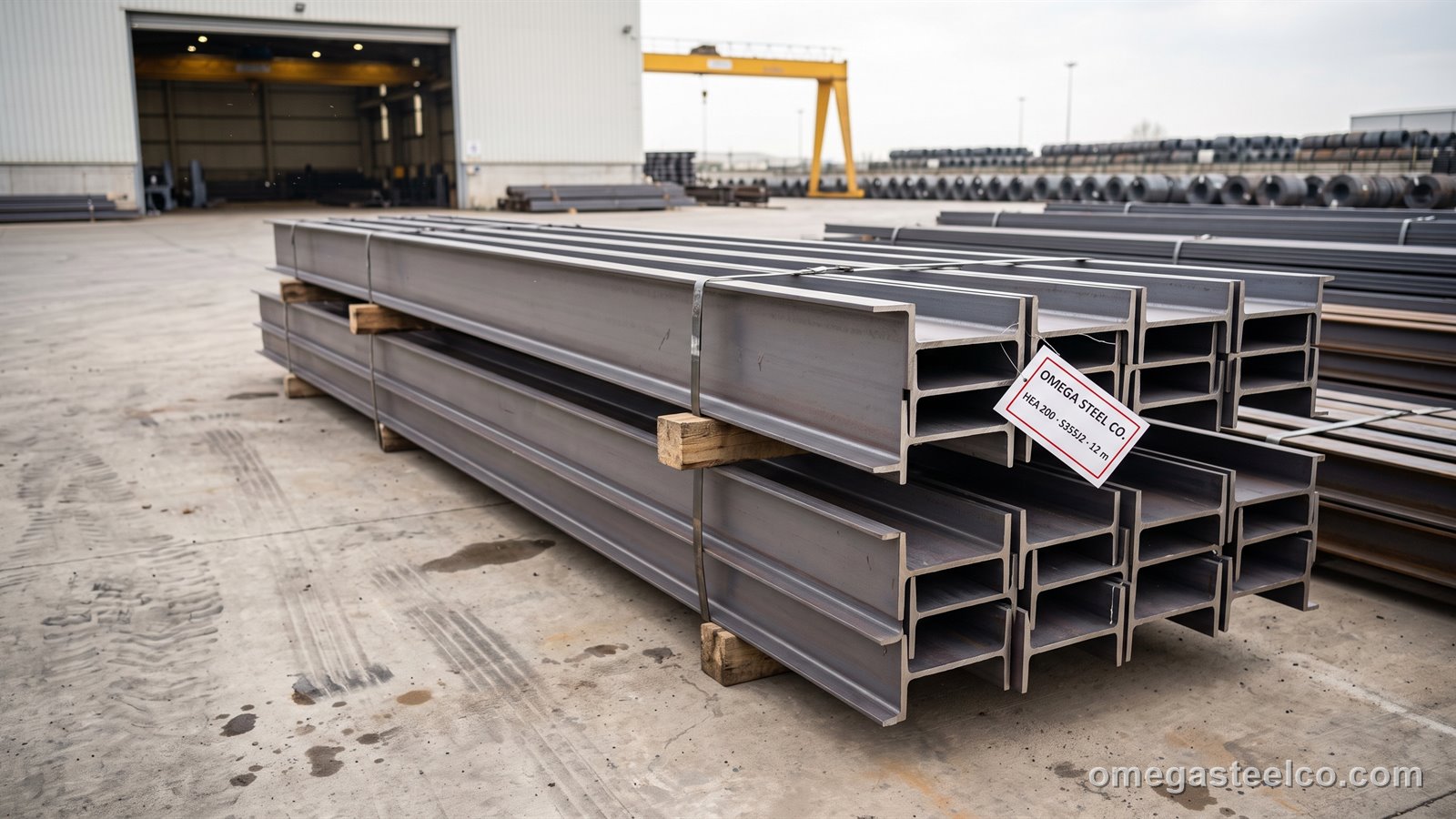

¿Qué son las vigas HEA?
La HEA (DIN 1025-3, IPBl = I-Profil Breitflansch leicht) es la serie ligera de las tres familias europeas de viga H de ala ancha: HEA, HEB y HEM. Las tres comparten el mismo ancho de ala para un número dado (igual al número hasta 300 mm y después 300 mm) y se diferencian en el espesor de ala y de alma: la HEA es la más delgada y ligera, así que su canto real queda unos milímetros por debajo del nominal (la HEA 300 mide 290 mm de canto). El ala ancha y paralela le da un radio de giro grande en el eje menor —un pilar HEA 200 resiste el pandeo en su eje débil casi tres veces mejor que una IPE 200— y permite que una viga salve su luz sin coacción donde una IPE se retorcería. Se atornilla, se empalma y recibe placa base con facilidad, y es el pilar estándar de la edificación metálica europea y turca. Los trenes laminan HEA 100–1000 en S235JR, S275JR y S355J2; el S355 es la calidad habitual de pilar porque un pilar lo gobierna la resistencia, no la flecha.
Dimensiones y peso por metro de la HEA
| Designación | h (mm) | b (mm) | tw (mm) | tf (mm) | kg/m | kg por 12 m | Barras por tonelada (12 m) |
|---|---|---|---|---|---|---|---|
| HEA 100 | 96 | 100 | 5.0 | 8.0 | 16.7 | 200 | 5 |
| HEA 120 | 114 | 120 | 5.0 | 8.0 | 19.9 | 239 | 4 |
| HEA 140 | 133 | 140 | 5.5 | 8.5 | 24.7 | 296 | 3 |
| HEA 160 | 152 | 160 | 6.0 | 9.0 | 30.4 | 365 | 3 |
| HEA 180 | 171 | 180 | 6.0 | 9.5 | 35.5 | 426 | 2 |
| HEA 200 | 190 | 200 | 6.5 | 10.0 | 42.3 | 508 | 2 |
| HEA 220 | 210 | 220 | 7.0 | 11.0 | 50.5 | 606 | 2 |
| HEA 240 | 230 | 240 | 7.5 | 12.0 | 60.3 | 724 | 1 |
| HEA 260 | 250 | 260 | 7.5 | 12.5 | 68.2 | 818 | 1 |
| HEA 280 | 270 | 280 | 8.0 | 13.0 | 76.4 | 917 | 1 |
| HEA 300 | 290 | 300 | 8.5 | 14.0 | 88.3 | 1 060 | 1 |
| HEA 320 | 310 | 300 | 9.0 | 15.5 | 97.6 | 1 171 | 1 |
| HEA 340 | 330 | 300 | 9.5 | 16.5 | 105 | 1 260 | 1 |
| HEA 360 | 350 | 300 | 10.0 | 17.5 | 112 | 1 344 | 1 |
| HEA 400 | 390 | 300 | 11.0 | 19.0 | 125 | 1 500 | 1 |
| HEA 450 | 440 | 300 | 11.5 | 21.0 | 140 | 1 680 | 1 |
| HEA 500 | 490 | 300 | 12.0 | 23.0 | 155 | 1 860 | 1 |
| HEA 550 | 540 | 300 | 12.5 | 24.0 | 166 | 1 992 | 1 |
| HEA 600 | 590 | 300 | 13.0 | 25.0 | 178 | 2 136 | 1 |
| HEA 650 | 640 | 300 | 13.5 | 26.0 | 190 | 2 280 | 1 |
| HEA 700 | 690 | 300 | 14.5 | 27.0 | 204 | 2 448 | 1 |
| HEA 800 | 790 | 300 | 15.0 | 28.0 | 224 | 2 688 | 1 |
| HEA 900 | 890 | 300 | 16.0 | 30.0 | 252 | 3 024 | 1 |
| HEA 1000 | 990 | 300 | 16.5 | 31.0 | 272 | 3 264 | 1 |
El canto h queda por debajo del número nominal (HEA 200 = 190 mm); el ancho de ala b es igual al nominal hasta 300 y después 300 mm. Tolerancias EN 10034: canto ±2–5 mm, masa −4 % / +6 %.
Calidades y normas
| Calidad | Límite elástico (MPa) | Resiliencia | Uso |
|---|---|---|---|
| S235JR | 235 | 27 J a +20 °C | construcción general, interior |
| S275JR | 275 | 27 J a +20 °C | la calidad de stock para la mayoría de vigas |
| S355J2 | 355 | 27 J a −20 °C | estructuras pesadas, dinámicas o de clima frío |
| S355J0 / K2 | 355 | 0 / −20 °C (40 J) | bajo pedido |
| A572 Gr. 50 / A992 | 345 | bajo pedido | obras calculadas con norma ASTM |
Estos perfiles se entregan según EN 10025-2 o, a petición, según ASTM A6 con A572/A992, y llevan marcado CE conforme a EN 10025-1. Mantenemos stock de S275JR y laminamos S235JR o S355J2 contra pedido.
Largos, tolerancias y disponibilidad
Largos de 6 y 12 m (+100/−0), y 14–18 m bajo pedido al tren. Stock de Dilovası: HEA 100–400 en S275JR y S355J2; la HEA 450–1000 sale del programa del tren (1–3 semanas). Tolerancias EN 10034: canto ±2 mm (hasta la 180) creciendo a ±5 mm (desde la 700), ancho ±3–4 mm, espesor de ala −1/+2 mm, falta de escuadra ≤ 2 % de b, rectitud ≤ 0,15 %, masa −4 % / +6 %. Cortes a medida ±5 mm (±2 mm a petición) y, para pilares, extremos a escuadra dentro de 1 mm si se pide.
Corte, taladrado y galvanizado
Los pilares se cortan a escuadra y a medida, se taladran para placas de empalme y de base, se les sueldan placas base y de coronación y se granallan e imprimen (o se galvanizan según EN ISO 1461 — la HEA hasta la 400 entra en cubas estándar a 12 m) en nuestro taller de Dilovası conforme a EN 1090-2 EXC2. La línea de vigas resuelve los agujeros de ala y de alma en una sola pasada; los recortes y destalonados se hacen por plasma.
Dónde se usa
- Pilares de edificios metálicos de una y de varias plantas
- Vigas sin coacción: vigas de transferencia, dinteles sobre huecos anchos
- Pilares y cabios de pórtico en naves
- Pilares y consolas de vía de puente grúa
- Pilares de entreplanta y de plataforma
- Vigas transversales de puente y obra auxiliar
HEA frente a HEB
Mismo ancho de ala, distinto espesor: la HEB pesa un 20–35 % más que la HEA del mismo número, con capacidad y rigidez proporcionalmente mayores — la HEB 200 pesa 61,3 kg/m frente a los 42,3 de la HEA 200. Si el pilar lo gobierna la longitud de pandeo con una carga moderada, la HEA es el perfil económico; cuando la carga sube o el cálculo busca un pilar compacto y rígido con menos empalmes, la HEB se amortiza. La HEM (extrapesada) es para los pilares más cargados y va siempre bajo pedido al tren. Véanse las vigas HEB y, para vigas de forjado coaccionadas, las vigas IPE.
Precio
La HEA se cotiza por tonelada en la lista de viga H; las bandas de abajo separan el rango de stock (100–300) de las medidas pesadas. El S355J2 suma la prima de calidad; el corte, el taladrado, las placas base y el recubrimiento se cotizan por pieza.
Bandas de nuestra lista semanal de exportación (septiembre de 2026), FOB Estambul, cantidades de contenedor completo, sin flete ni certificados. Precio en firme por proyecto en un día laborable.
Exportación y embalaje
Embalaje de exportación de las vigas HEA: una medida por atado, de 1 a 3 t según el largo, cuatro flejes con cantoneras y etiqueta con medida, calidad, colada y número de barras; los 6 m en 40' HC (24–25 t) y los 12 m en flat-rack o carga general desde Derince. HS 7216.
| Término | Detalle |
|---|---|
| Pedido mínimo | 10 t (se admiten medidas surtidas) |
| Incoterms | FOB Estambul · CIF / CFR Golfo, África · DAP UE, Balcanes, Irak, Cáucaso · DAP Aktau |
| Plazo de entrega | Stock HEA 100–400: 3–7 días laborables; HEA 450–1000, 1–3 semanas |
| Embalaje | Atados de 1–3 t, o sueltas por encima de la HEA 400, flejadas y etiquetadas |
| Contenedor / camión | 40' HC ≈ 24–25 t en barras de 6 m; los 12 m en flat-rack / carga general |
| Documentos | Factura, lista de empaque, EN 10204 3.1, DoP CE, certificado de origen; SASO / SONCAP / PVoC a petición |
| Pago | 30 % de anticipo, resto contra copia del B/L; carta de crédito a la vista por encima de 100 t |
Certificados
Cada atado de vigas HEA es trazable a un certificado EN 10204 3.1 con número de colada, composición y resultados mecánicos; los perfiles llevan marcado CE según EN 10025-1 y la certificación 3.2 por Lloyd's, BV o TÜV puede gestionarse por lote.
Cómo pedir
Indique medida, calidad, largo o despiece, cantidad, preparación de extremos (corte a escuadra, placas) y recubrimiento; los cuadros de pilares en Excel o un plano marcado son bienvenidos.
Normas
- EN 10365:2017 / DIN 1025-3 — dimensions
- EN 10034 — tolerances
- EN 10025-2 — S235JR, S275JR, S355J2
- EN 10025-1 — CE marking
Calidades
Las fichas de calidad (composición, propiedades mecánicas, equivalencias) están en nuestro sitio de referencia: S275JR · S355J2 · S235JR
Preguntas frecuentes
¿Qué diferencia hay entre las vigas HEA y HEB?
El ancho de ala es el mismo; la HEB tiene alas y alma más gruesas y pesa un 20–35 % más, con una capacidad proporcionalmente mayor. La HEA 200 pesa 42,3 kg/m y la HEB 200, 61,3 kg/m.
¿Qué significa HEA?
H-Europäisch A: la serie ligera (A) de las vigas H europeas de ala ancha, llamada también IPBl (I-Profil Breitflansch leicht) en la DIN 1025-3.
¿Por qué una HEA 200 mide solo 190 mm de canto?
La serie HE se define por el ancho de ala; la HEA tiene las alas más delgadas de las tres, así que su canto queda por debajo del nominal, el de la HEB lo iguala y el de la HEM lo supera.
¿Cuánto pesa la HEA 160?
30,4 kg/m — 365 kg por barra de 12 m; la HEA 200 pesa 42,3 kg/m y la HEA 300, 88,3 kg/m.
¿Qué calidad pedir para pilares HEA?
S355J2 en pilares y piezas muy cargadas (gobernadas por resistencia) y S275JR en pilares poco cargados y entramado general; las dos están en stock en HEA 100–400.
