¿Qué son las vigas IPE?
IPE significa I Profilé Européen: la viga I europea de alas paralelas definida en la Euronorma 19-57 y hoy en la EN 10365. El número es el canto en milímetros (una IPE 200 tiene 200 mm de canto), el ancho de ala ronda la mitad del canto y las alas son paralelas y relativamente delgadas, lo que coloca el acero donde trabaja: lejos del eje neutro. Eso hace de la IPE el perfil normalizado más ligero para una capacidad de flexión dada — una IPE 300 pesa 42 kg/m y cubre una viga de forjado que necesitaría una HEA 220 de 51 kg/m o una IPN 300 de 54 kg/m. El precio de esa eficiencia es un ala estrecha: la IPE es débil en su eje menor y necesita coacción lateral (correas, chapa colaborante, arriostramiento) en luces grandes, y no es el perfil para pilares. Las alas paralelas significan además tornillos y arandelas corrientes, al contrario que en la IPN de ala inclinada. Los trenes turcos laminan IPE 80–600 en S235JR, S275JR y S355J2 (S355J0/K2 bajo pedido); los perfiles llevan marcado CE y certificado según EN 10025-2, con las tolerancias de canto, ancho y masa de la EN 10034.
Dimensiones y peso por metro de la IPE
| Designación | h (mm) | b (mm) | tw (mm) | tf (mm) | kg/m | kg por 12 m | Barras por tonelada (12 m) |
|---|---|---|---|---|---|---|---|
| IPE 80 | 80 | 46 | 3.8 | 5.2 | 6.0 | 72 | 14 |
| IPE 100 | 100 | 55 | 4.1 | 5.7 | 8.1 | 97 | 10 |
| IPE 120 | 120 | 64 | 4.4 | 6.3 | 10.4 | 125 | 8 |
| IPE 140 | 140 | 73 | 4.7 | 6.9 | 12.9 | 155 | 6 |
| IPE 160 | 160 | 82 | 5.0 | 7.4 | 15.8 | 190 | 5 |
| IPE 180 | 180 | 91 | 5.3 | 8.0 | 18.8 | 226 | 4 |
| IPE 200 | 200 | 100 | 5.6 | 8.5 | 22.4 | 269 | 4 |
| IPE 220 | 220 | 110 | 5.9 | 9.2 | 26.2 | 314 | 3 |
| IPE 240 | 240 | 120 | 6.2 | 9.8 | 30.7 | 368 | 3 |
| IPE 270 | 270 | 135 | 6.6 | 10.2 | 36.1 | 433 | 2 |
| IPE 300 | 300 | 150 | 7.1 | 10.7 | 42.2 | 506 | 2 |
| IPE 330 | 330 | 160 | 7.5 | 11.5 | 49.1 | 589 | 2 |
| IPE 360 | 360 | 170 | 8.0 | 12.7 | 57.1 | 685 | 1 |
| IPE 400 | 400 | 180 | 8.6 | 13.5 | 66.3 | 796 | 1 |
| IPE 450 | 450 | 190 | 9.4 | 14.6 | 77.6 | 931 | 1 |
| IPE 500 | 500 | 200 | 10.2 | 16.0 | 90.7 | 1 088 | 1 |
| IPE 550 | 550 | 210 | 11.1 | 17.2 | 106 | 1 272 | 1 |
| IPE 600 | 600 | 220 | 12.0 | 19.0 | 122 | 1 464 | 1 |
h = canto, b = ancho de ala, tw = alma, tf = espesor de ala. Tolerancias EN 10034: canto ±2–3 mm, masa −4 % / +6 %. Variantes IPE-A (más ligera) e IPE-O (más pesada) bajo pedido.
Calidades y normas
| Calidad | Límite elástico (MPa) | Resiliencia | Uso |
|---|---|---|---|
| S235JR | 235 | 27 J a +20 °C | construcción general, interior |
| S275JR | 275 | 27 J a +20 °C | la calidad de stock para la mayoría de vigas |
| S355J2 | 355 | 27 J a −20 °C | estructuras pesadas, dinámicas o de clima frío |
| S355J0 / K2 | 355 | 0 / −20 °C (40 J) | bajo pedido |
| A572 Gr. 50 / A992 | 345 | bajo pedido | obras calculadas con norma ASTM |
Los perfiles laminados llevan certificación EN 10025-2 (calidades S) o ASTM A6/A572/A992, con marcado CE según EN 10025-1. El S275JR es la calidad de stock; el S235JR y el S355J2 vienen del programa del tren o de las medidas corrientes que mantenemos.
Largos, tolerancias y disponibilidad
Los largos estándar son 6 y 12 m (6 000 / 12 000 mm +100/−0); 14–18 m bajo pedido al tren para IPE 300 y superiores. Nuestro stock de Dilovası cubre IPE 80–400 en S275JR, con la IPE 200–300 también en S355J2; la IPE 450–600 y el resto de calidades llegan del programa del tren en 1–3 semanas. Tolerancias según EN 10034: canto ±2 mm (IPE ≤ 180) a ±3 mm (IPE 400–600), ancho de ala ±2–3 mm, falta de escuadra ≤ 1,5 % de b, rectitud ≤ 0,15 % del largo, masa −4 % / +6 %. Los cortes se mantienen en ±5 mm en sierra, ±2 mm a petición.
Corte, taladrado y galvanizado
Las barras se cortan a medida en sierra de cinta (recto o a bisel hasta 60°), se taladran o punzonan según su replanteo de tornillería en la línea de vigas, se destalonan, se recortan y se les montan chapas de testa o casquillos en nuestro taller; el galvanizado en caliente según EN ISO 1461 o el granallado Sa 2½ más imprimación rica en cinc se hacen antes del despacho. La contraflecha de las vigas de forjado largas se da en prensa. Las uniones soldadas, los rigidizadores y las cartelas se fabrican según su plano conforme a EN 1090-2 EXC2.
Dónde se usa
- Vigas de forjado y de cubierta en edificios metálicos y entreplantas
- Correas y cabios de pórticos (con coacción lateral)
- Largueros de puente y vigas carril de puente grúa
- Dinteles, zunchos y enmarcado en edificios de hormigón
- Pasarelas de transportador y vigas de rack de tuberías
- Chasis de remolque, bastidores de máquina y patines
IPE frente a IPN y HEA
La IPE tiene alas paralelas y delgadas: la más ligera a flexión y débil de lado. La IPN (vigas IPN) es el perfil I antiguo de ala inclinada: más pesado para el mismo canto, de alma más rígida, incómodo de atornillar (necesita arandelas cuña) y todavía especificado en proyectos antiguos de los Balcanes, Turquía y la CEI. La HEA (vigas HEA) es una H de ala ancha: pesa aproximadamente lo mismo que una IPE un tamaño mayor, pero con un ala tan ancha como su canto, así que sirve de pilar y resiste el pandeo lateral por sí sola. Regla práctica: vigas coaccionadas por la chapa → IPE; vigas sin coacción y pilares → HEA/HEB; reproducir un plano antiguo → IPN.
Precio
La IPE se cotiza por tonelada en nuestra lista de perfil laminado; las bandas de abajo separan las medidas ligeras (80–300, las más competitivas) de las pesadas. El corte, el taladrado, la imprimación y el galvanizado se cotizan por pieza o por tonelada. Las medidas por encima de IPE 400 en S355 suman la prima de calidad.
Bandas de nuestra lista semanal de exportación (septiembre de 2026), FOB Estambul, cantidades de contenedor completo, sin flete ni certificados. Precio en firme por proyecto en un día laborable.
Exportación y embalaje

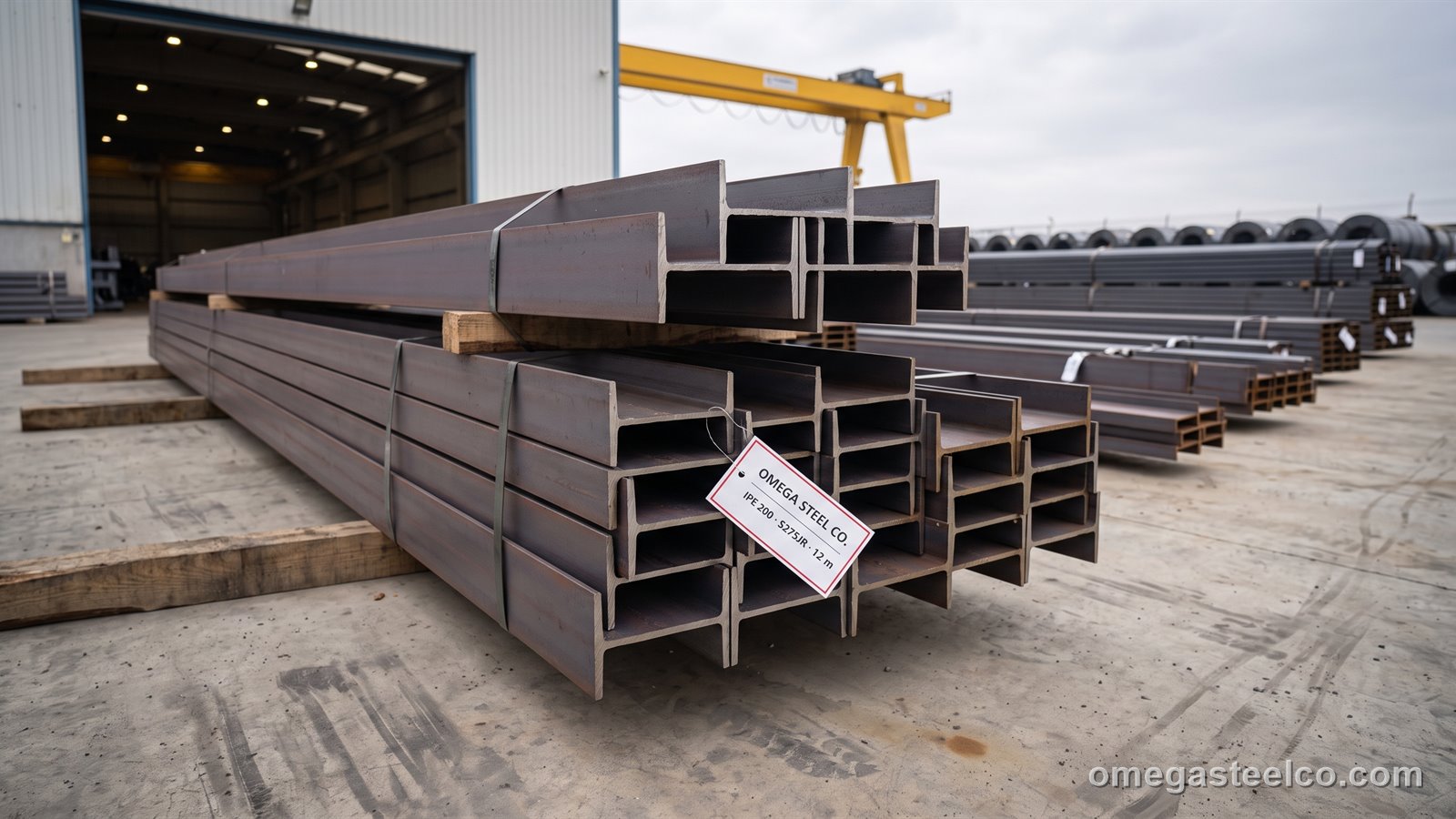

Atamos las vigas IPE por medida —barras de 6 m en atados de 1–2 t, barras de 12 m en 2–3 t—, flejadas en cuatro puntos con cantoneras bajo los flejes y una etiqueta de atado con medida, calidad, colada y largo. Un 40' HC admite unas 24–25 t de barras de 6 m; las barras de 12 m viajan en flat-rack de 40' o como carga general desde Derince. Código HS 7216.
| Término | Detalle |
|---|---|
| Pedido mínimo | 10 t (se admiten medidas surtidas) |
| Incoterms | FOB Estambul · CIF / CFR Golfo, África · DAP UE, Balcanes, Irak, Cáucaso · DAP Aktau |
| Plazo de entrega | Stock IPE 80–400: 3–7 días laborables; IPE 450–600 y S355J2, 1–3 semanas |
| Embalaje | Atados de 1–3 t, flejados y etiquetados |
| Contenedor / camión | 40' HC ≈ 24–25 t en barras de 6 m; los 12 m en flat-rack / carga general |
| Documentos | Factura, lista de empaque, EN 10204 3.1, DoP CE, certificado de origen; SASO / SONCAP / PVoC a petición |
| Pago | 30 % de anticipo, resto contra copia del B/L; carta de crédito a la vista por encima de 100 t |
Certificados
La entrega de vigas IPE incluye el certificado del tren EN 10204 3.1 (colada, análisis de cuchara, tracción y resiliencia cuando la calidad la exige) y la declaración de tolerancias dimensionales; el 3.2 con inspector, el marcado CE según EN 10025-1 y las declaraciones de control de producción en fábrica se facilitan a petición.
Cómo pedir
Envíe medida, calidad, largo (6 / 12 m o despiece), cantidad en piezas o toneladas y los taladros o recubrimientos que haga falta; un plano o un despiece en CSV basta para una oferta firme con pesos por línea.
Normas
- EN 10365:2017 — dimensions
- EN 10034 — tolerances (I and H sections)
- EN 10025-2 — S235JR, S275JR, S355J2
- EN 10025-1 — CE marking
Calidades
Las fichas de calidad (composición, propiedades mecánicas, equivalencias) están en nuestro sitio de referencia: S275JR · S355J2 · S235JR
Preguntas frecuentes
¿Qué significa viga IPE?
I Profilé Européen: la viga I europea normalizada de alas paralelas (Euronorma 19-57, hoy EN 10365). El número es el canto del perfil en mm.
¿Qué es una viga IPE 200?
Una viga I de 200 mm de canto con alas de 100 mm de ancho, alma de 5,6 mm y alas de 8,5 mm, que pesa 22,4 kg/m — 269 kg por barra de 12 m.
¿Cuáles son las diferencias clave entre las vigas IPE e IPN?
La IPE tiene alas paralelas de espesor constante y es más ligera por canto; la IPN tiene alas inclinadas (14 % de pendiente), pesa más, es más rígida de alma y necesita arandelas cuña para atornillar. La IPE ha sustituido a la IPN en el cálculo moderno.
¿Cuánto pesa una viga IPE?
Desde 6,0 kg/m (IPE 80) hasta 122 kg/m (IPE 600); la IPE 240 pesa 30,7 kg/m, la IPE 300 42,2 kg/m y la IPE 400 66,3 kg/m — en la tabla de arriba están los pesos por barra de 12 m.
¿En qué calidades hay vigas IPE?
S235JR, S275JR (nuestra calidad de stock) y S355J2 según EN 10025-2; S355J0/K2 y ASTM A572 Gr. 50 / A992 bajo pedido al tren.
¿En qué largos vienen las vigas IPE?
6 y 12 m de serie; 14–18 m bajo pedido al tren para IPE 300 y mayores; cortamos cualquier largo con ±2 mm.
