¿Qué son las vigas HEB?
La HEB (DIN 1025-2, IPB = I-Profil Breitflansch) es el miembro de peso estándar de la familia europea de ala ancha. Su geometría es la referencia: canto igual al número nominal, ancho de ala igual al canto hasta 300 mm y espesor de ala de 10 a 36 mm. Esa proporción cuadrada da una rigidez casi igual en los dos ejes en las medidas pequeñas y convierte a la HEB en el pilar natural: admite carga con excentricidad, resiste el pandeo en cualquier dirección y ofrece un asiento ancho para las uniones de viga y las placas base. Como jácena soporta cargas puntuales fuertes (consolas de grúa, vigas de transferencia) donde una IPE necesitaría rigidizadores. Lo que se paga es masa: la HEB 200 pesa 61 kg/m frente a los 42 de la HEA 200 y los 22 de la IPE 200. Los trenes turcos laminan HEB 100–1000 en S235JR, S275JR y S355J2, con marcado CE según EN 10025-1; el S355J2 es la calidad normal en pilares y vigas carril de grúa.
Dimensiones y peso por metro de la HEB
| Designación | h (mm) | b (mm) | tw (mm) | tf (mm) | kg/m | kg por 12 m | Barras por tonelada (12 m) |
|---|---|---|---|---|---|---|---|
| HEB 100 | 100 | 100 | 6.0 | 10.0 | 20.4 | 245 | 4 |
| HEB 120 | 120 | 120 | 6.5 | 11.0 | 26.7 | 320 | 3 |
| HEB 140 | 140 | 140 | 7.0 | 12.0 | 33.7 | 404 | 2 |
| HEB 160 | 160 | 160 | 8.0 | 13.0 | 42.6 | 511 | 2 |
| HEB 180 | 180 | 180 | 8.5 | 14.0 | 51.2 | 614 | 2 |
| HEB 200 | 200 | 200 | 9.0 | 15.0 | 61.3 | 736 | 1 |
| HEB 220 | 220 | 220 | 9.5 | 16.0 | 71.5 | 858 | 1 |
| HEB 240 | 240 | 240 | 10.0 | 17.0 | 83.2 | 998 | 1 |
| HEB 260 | 260 | 260 | 10.0 | 17.5 | 93.0 | 1 116 | 1 |
| HEB 280 | 280 | 280 | 10.5 | 18.0 | 103 | 1 236 | 1 |
| HEB 300 | 300 | 300 | 11.0 | 19.0 | 117 | 1 404 | 1 |
| HEB 320 | 320 | 300 | 11.5 | 20.5 | 127 | 1 524 | 1 |
| HEB 340 | 340 | 300 | 12.0 | 21.5 | 134 | 1 608 | 1 |
| HEB 360 | 360 | 300 | 12.5 | 22.5 | 142 | 1 704 | 1 |
| HEB 400 | 400 | 300 | 13.5 | 24.0 | 155 | 1 860 | 1 |
| HEB 450 | 450 | 300 | 14.0 | 26.0 | 171 | 2 052 | 1 |
| HEB 500 | 500 | 300 | 14.5 | 28.0 | 187 | 2 244 | 1 |
| HEB 550 | 550 | 300 | 15.0 | 29.0 | 199 | 2 388 | 1 |
| HEB 600 | 600 | 300 | 15.5 | 30.0 | 212 | 2 544 | 1 |
| HEB 650 | 650 | 300 | 16.0 | 31.0 | 225 | 2 700 | 1 |
| HEB 700 | 700 | 300 | 17.0 | 32.0 | 241 | 2 892 | 1 |
| HEB 800 | 800 | 300 | 17.5 | 33.0 | 262 | 3 144 | 1 |
| HEB 900 | 900 | 300 | 18.5 | 35.0 | 291 | 3 492 | 1 |
| HEB 1000 | 1000 | 300 | 19.0 | 36.0 | 314 | 3 768 | 1 |
El canto coincide con el número nominal; el ancho de ala es igual al canto hasta 300 y después 300 mm. Tolerancias EN 10034: canto ±2–5 mm, masa −4 % / +6 %.
Calidades y normas
| Calidad | Límite elástico (MPa) | Resiliencia | Uso |
|---|---|---|---|
| S235JR | 235 | 27 J a +20 °C | construcción general, interior |
| S275JR | 275 | 27 J a +20 °C | la calidad de stock para la mayoría de vigas |
| S355J2 | 355 | 27 J a −20 °C | estructuras pesadas, dinámicas o de clima frío |
| S355J0 / K2 | 355 | 0 / −20 °C (40 J) | bajo pedido |
| A572 Gr. 50 / A992 | 345 | bajo pedido | obras calculadas con norma ASTM |
Según EN 10025-2 (calidades S) o, a petición, ASTM A6/A572/A992, con marcado CE conforme a EN 10025-1. El S275JR se mantiene en stock; las calidades inmediatamente por encima y por debajo son de programa de tren salvo en las medidas corrientes.
Largos, tolerancias y disponibilidad
Largos de 6 y 12 m (+100/−0); 14–18 m bajo pedido al tren desde la HEB 240 en adelante. Stock en Dilovası: HEB 100–400 en S275JR y S355J2; la HEB 450–1000 sale del programa del tren en 1–3 semanas. Tolerancias EN 10034: canto ±2 mm (hasta la 180) a ±5 mm (desde la 700), ancho ±3–4 mm, ala −1/+2 mm (hasta +3,5 en las medidas pesadas), falta de escuadra ≤ 2 %, rectitud ≤ 0,15 %, masa −4 % / +6 %. Los pilares se cortan a escuadra dentro de 1 mm si se pide.
Corte, taladrado y galvanizado
Corte a escuadra a la longitud de pilar, taladrado en línea de vigas para empalmes y placas base, montaje soldado de placas base y de coronación, rigidizadores y consolas de grúa según su plano conforme a EN 1090-2 EXC2/EXC3; granallado Sa 2½ e imprimación, o galvanizado en caliente según EN ISO 1461 hasta la HEB 400 en 12 m. Las medidas pesadas se manipulan con puente grúa y se embarcan sueltas.
Dónde se usa
- Pilares principales de naves industriales, almacenes y edificios de varias plantas
- Pilares de vía de puente grúa y jácenas pesadas
- Vigas de transferencia y dinteles muy cargados
- Estructuras de soporte de silos, depósitos y equipos
- Pilas de puente, obra auxiliar y apuntalamientos
- Emparrillados de cimentación y encepados metálicos
HEB frente a HEA y HEM
Las tres comparten el ancho de ala y se diferencian en el espesor: HEA ligera, HEB estándar y HEM pesada (la HEM 200 pesa 103 kg/m). La HEB es la opción por defecto cuando la carga de pilar es importante o el proyectista quiere un perfil compacto con sitio para las uniones; la HEA cuando manda el peso y el precio; la HEM solo para los pilares más cargados, y siempre bajo pedido al tren. Véanse las vigas HEA y la página general de vigas H.
Precio
La HEB es el perfil de mayor volumen de nuestra lista de perfiles laminados; las bandas de abajo dan el rango FOB Estambul del mes para las medidas de stock y para el rango pesado. El S355J2 suma la prima de calidad; la fabricación se cotiza por pieza o por tonelada.
Bandas de nuestra lista semanal de exportación (septiembre de 2026), FOB Estambul, cantidades de contenedor completo, sin flete ni certificados. Precio en firme por proyecto en un día laborable.
Exportación y embalaje

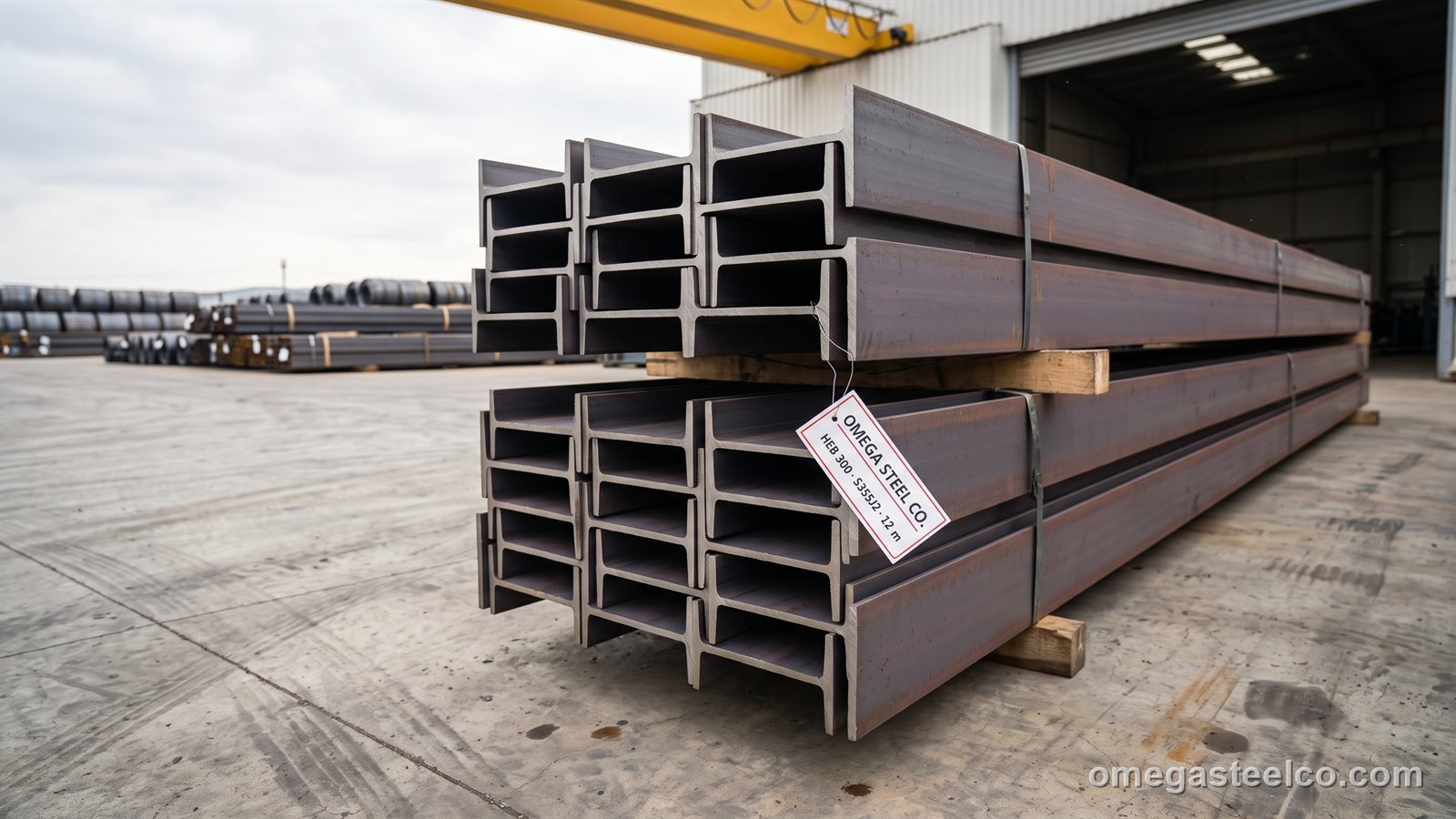

Embalamos las vigas HEB en atados flejados de una sola medida y un solo largo (alrededor de 1–2 t por atado en 6 m y 2–3 t en 12 m), etiquetados con medida, calidad y colada. Los atados de 6 m llenan un 40' HC con 24–25 t; los de 12 m se embarcan en flat-rack o como carga general desde Derince. Arancel 7216.
| Término | Detalle |
|---|---|
| Pedido mínimo | 10 t (se admiten medidas surtidas) |
| Incoterms | FOB Estambul · CIF / CFR Golfo, África · DAP UE, Balcanes, Irak, Cáucaso · DAP Aktau |
| Plazo de entrega | Stock HEB 100–400: 3–7 días laborables; HEB 450–1000, 1–3 semanas |
| Embalaje | Atados de 1–3 t, o sueltas por encima de la HEB 300, flejadas y etiquetadas |
| Contenedor / camión | 40' HC ≈ 24–25 t en barras de 6 m; los 12 m en flat-rack / carga general |
| Documentos | Factura, lista de empaque, EN 10204 3.1, DoP CE, certificado de origen; SASO / SONCAP / PVoC a petición |
| Pago | 30 % de anticipo, resto contra copia del B/L; carta de crédito a la vista por encima de 100 t |
Certificados
Con la entrega van el certificado de tren EN 10204 3.1 —colada, análisis de cuchara, tracción y, cuando la calidad lo exige, resiliencia— y la declaración de tolerancias dimensionales. A petición se añaden el 3.2 con inspector presente, el marcado CE conforme a EN 10025-1 y las declaraciones del control de producción en fábrica.
Cómo pedir
Envíe medida, calidad, largo o cuadro de pilares, cantidad, preparación de extremos (placas, taladros) y recubrimiento; con un plano marcado nos basta para devolver pesos por línea y un precio firme.
Normas
- EN 10365:2017 / DIN 1025-2 — dimensions
- EN 10034 — tolerances
- EN 10025-2 — S235JR, S275JR, S355J2
- EN 10025-1 — CE marking
Calidades
Las fichas de calidad (composición, propiedades mecánicas, equivalencias) están en nuestro sitio de referencia: S355J2 · S275JR · S235JR
Preguntas frecuentes
¿Qué significa HEB?
H-Europäisch B: la serie estándar (B) de las vigas H europeas de ala ancha, también IPB en la DIN 1025-2; el canto coincide con el número nominal.
¿Cuánto pesa la HEB 200?
61,3 kg/m — 736 kg por barra de 12 m; la HEB 160 pesa 42,6 kg/m y la HEB 300, 117 kg/m.
¿Es la HEB más resistente que la HEA?
Sí: para el mismo número, la HEB tiene alas y alma más gruesas, un 20–35 % más de masa y una capacidad a flexión y axil proporcionalmente mayor, con el mismo ancho de ala.
¿Cuál es el equivalente ASTM de la HEB?
Los perfiles W de canto y masa similares (p. ej. HEB 200 ≈ W8×40, HEB 300 ≈ W12×79); las características no son idénticas, conviene mirar las tablas. También laminamos vigas H en A572 Gr. 50 / A992 bajo pedido.
¿Qué medidas de HEB hay en stock en Turquía?
HEB 100–400 en S275JR y S355J2, en 6 y 12 m, en nuestro patio de Dilovası; la HEB 450–1000 llega del programa del tren en 1–3 semanas.
