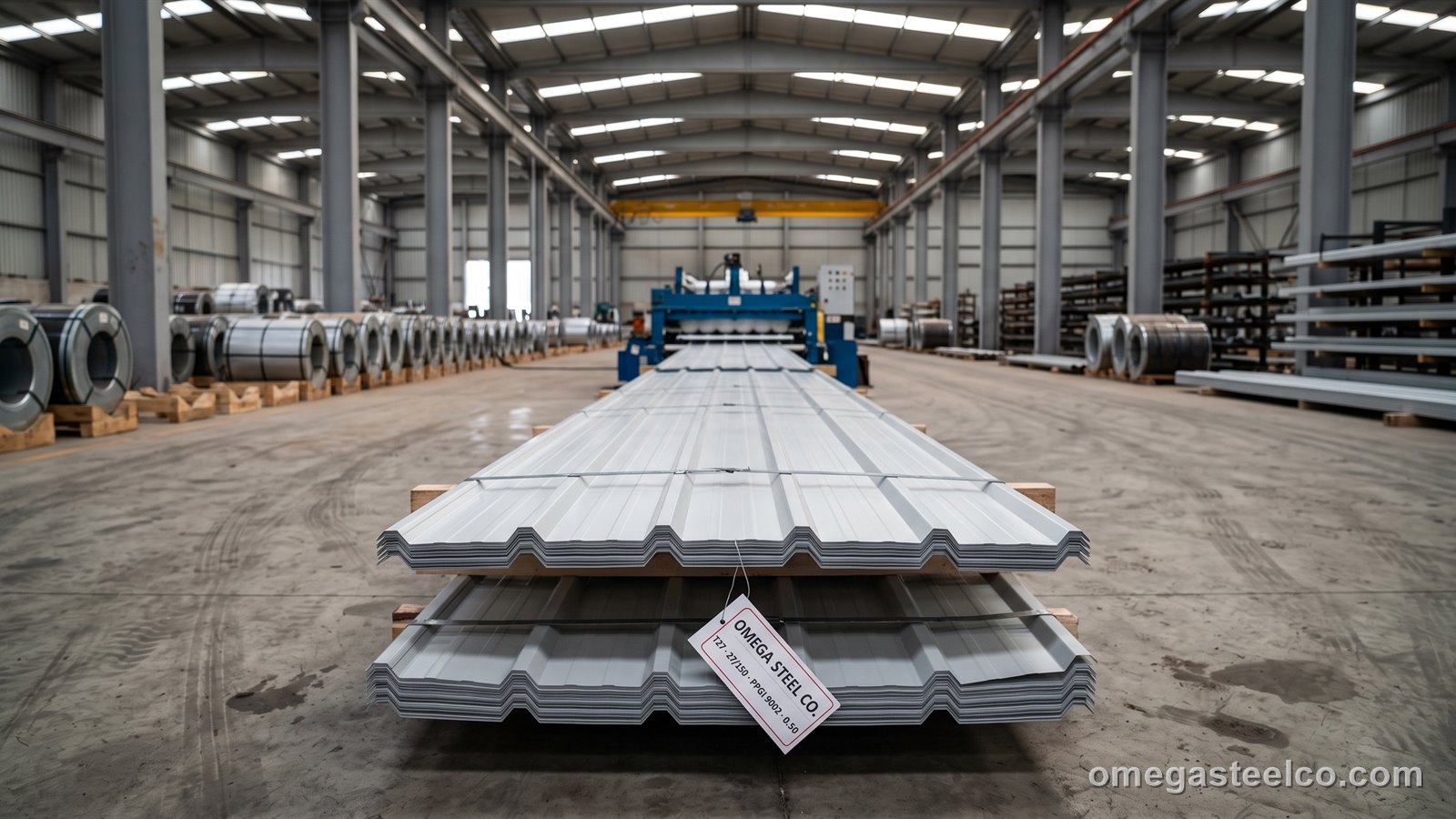

¿Qué es la chapa trapezoidal 27/150?
La trapezoidal 27/150 —T27 en el comercio turco, próxima a los perfiles de fachada europeos T20/T27 y a la IBR sudafricana— es una chapa de siete ondas con nervios trapezoidales de 27 mm de profundidad a 150 mm entre ejes, cubrición de 1 050 mm desde bobina de 1 250 mm y valles planos de 100 mm entre ondas. La geometría está pensada para fachada: la onda baja da una cara casi plana, de lectura arquitectónica vertical, los valles anchos reciben el tornillo en cada correa y la chapa se mantiene plana y recta en largos grandes (hasta 12 m) sin ondulación visible. En cubierta salva 1,5–2,0 m entre correas a 0,50 mm —suficiente para el paso corto de correas de cerchas y para rehabilitación— pero evacua menos agua que la 38/151 y exige más pendiente (mín. 10 %). Su tercer papel es el de bandeja: la piel interior de una cubierta o fachada aislada in situ, tendida sobre las correas, con el aislamiento y la chapa exterior 38/151 por encima, o como chapa de techo de cámaras frigoríficas y naves, normalmente 0,40 mm galvanizada o PPGI 9002. El material es DX51D galvanizado (Z100 para bandejas y clima seco, Z140–Z275 a la intemperie) o PPGI en los colores de stock; 0,40 mm para fachada y bandeja, 0,50 mm para cubierta y 0,60 mm para grandes luces y viento. Perfilamos la T27 en las mismas líneas que el resto de nuestros trapezoidales y la servimos con remates de esquina, alero, borde y hueco plegados de la misma bobina, tornillos entonados y tapajuntas de espuma.
Calidades, normas y tolerancias
| Calidad / norma | Límite elástico (MPa) | Nota |
|---|---|---|
| DX51D+Z100 (EN 10346) | ≈ 140 (no garantizado) | bandeja interior, clima seco |
| DX51D+Z140 / Z275 | ≈ 140 | fachadas y cubiertas a la intemperie |
| S280GD+Z275 | 280 | cubiertas en las luces mayores |
| PPGI (DX51D+Z100 + PE / SMP / PVDF) | ≈ 140 | cerramiento en color, EN 10169 |
Tolerancias de chapa según EN 14782; altura de onda ±1 mm, cubrición ±5 mm.
Dimensiones del perfil y tabla de luces
| Concepto | 0,40 mm | 0,50 mm | 0,60 mm |
|---|---|---|---|
| Rib height / pitch | 27 / 150 mm | 27 / 150 mm | 27 / 150 mm |
| Ribs per sheet · cover width | 7 · 1 050 mm | 7 · 1 050 mm | 7 · 1 050 mm |
| Overall width | 1 100 mm | 1 100 mm | 1 100 mm |
| Weight per m² covered (galv.) | 3.8 kg | 4.7 kg | 5.6 kg |
| Wall girt spacing (wind 0.6 kN/m²) | 1.5 m | 1.8 m | 2.1 m |
| Roof purlin spacing (0.75 kN/m²) | 1.2 m | 1.5 m | 1.8 m |
| Roof purlin spacing (1.5 kN/m²) | 0.9 m | 1.1 m | 1.3 m |
| Min. roof slope | 10 % | 10 % | 10 % |
| Max. length | 12 m | 12 m | 12 m |
Los valores de fachada suponen chapa continua de dos vanos; los de cubierta incluyen 200 mm de solape en testa. Calcule según EN 1993-1-3 con los datos CE para las cargas del proyecto.
Material, espesor y peso
| Material | Espesor (TCT) | kg/m² cubierto | Colores | Durabilidad (C3 / costa) | Nota |
|---|---|---|---|---|---|
| Galvanizada DX51D+Z100 | 0,40–0,50 | 3,6–4,5 | plata con flor de zinc | 10–15 / 5–8 años | la más económica; naves, cobertizos |
| Galvanizada Z140–Z275 | 0,50–0,70 | 4,5–6,3 | plata | 15–25 / 8–12 años | cubiertas expuestas, agricultura |
| PPGI PE 25 µm sobre Z100 | 0,40–0,60 | 3,7–5,5 | RAL 9002, 9010, 3009, 7016, 6005 … | 10–15 / 5–8 años | la cubierta en color habitual |
| PPGI SMP / HDP | 0,50–0,60 | 4,6–5,5 | los mismos | 15–25 / 10–15 años | obras con garantía |
| PPGI PVDF | 0,50–0,70 | 4,6–6,4 | los mismos | 25–30 / 15–20 años | fachadas, costa del Golfo |
| Aluzinc AZ150 | 0,45–0,60 | 4,0–5,4 | plata mate | 25–30 / 12–15 años | bajo pedido, 10 t |
Las fachadas suelen ir en 0,40–0,50 mm PPGI 9002 o 9006; las bandejas en 0,40 galvanizada; las cubiertas en 0,50 mm.
Largos y disponibilidad
La T27 galvanizada en 0,40 / 0,50 y la PPGI en RAL 9002, 9006 y 7016 de 0,40–0,50 mm se perfilan de forma continua y se sirven en 3–7 días laborables en cualquier largo hasta 12 m; otros colores y el 0,60 mm en unas dos semanas. Remates, tapajuntas, tornillos y remaches viajan en la misma carga.
Fijación, solapes y detalles
En fachada se fija por el valle en cada correa con tornillos autoperforantes de 5,5 × 25–32 mm (dos por chapa y correa en las ondas extremas más uno central) y se cose el solape lateral cada 500 mm; en cubierta se fija por la cresta de la onda con tornillos de 5,5 × 55–65 mm y arandela EPDM en todas las correas, con solape lateral de una onda y solape en testa de 200 mm sellado con butilo. Se corta con tijera, roedora o sierra en frío. Los remates de esquina, hueco y alero se plieguan de la misma bobina y color; los tapajuntas de espuma cierran el hueco de la onda en alero y cumbrera.
Dónde se usa
- Cerramiento vertical de naves, fábricas y pabellones
- Bandeja interior de cubiertas y fachadas aisladas in situ
- Cubiertas sobre cerchas y correas próximas (1,5–2 m)
- Chapa de techo de cámaras frigoríficas y naves
- Vallados, portones y cerramientos de obra
- Tabiques interiores y carenados
T27 frente a T38 y a la ondulada
La 38/151 es el perfil de cubierta —onda más profunda, luces de 2–3 m, mejor evacuación—; la ondulada 18/76, la chapa tradicional de luz corta. La T27 es el perfil de fachada y de bandeja, y la cubierta económica cuando las correas van juntas. Para grandes luces y uso como chapa colaborante, la 45/333. La vista general las compara una al lado de otra.
Precio
La T27 se cotiza por m² cubierto según material y espesor —la bandeja galvanizada de 0,40 mm es la base de la lista de cubierta y la PPGI de 0,50 mm la fachada en color de referencia—, siguiendo el precio de la bobina galvanizada; las bandas de abajo son los rangos indicativos FOB Estambul del mes.
Bandas de nuestra lista semanal de exportación (septiembre de 2026), FOB Estambul, cantidades de contenedor completo, sin flete ni certificados. Precio en firme por proyecto en un día laborable.
Exportación y embalaje
Las chapas T27 viajan en paquetes de 30–60 con papel entre caras lacadas, flejadas sobre madera con cantoneras y retractiladas en PE, cada paquete etiquetado con perfil, material, espesor, largo y número de chapas; un 40' HC admite 2 800–3 200 m² de chapas de 6 m (≈ 13 t) y las chapas de más de 12 m salen en flat-rack o carga general desde Derince. Los remates se agrupan por separado. HS 7210.41 / 7210.70 o 7308.90.
| Término | Detalle |
|---|---|
| Pedido mínimo | 300 m² por color y espesor |
| Incoterms | FOB Estambul · CIF / CFR Golfo, África · DAP UE, Balcanes, Irak, Cáucaso · DAP Aktau |
| Plazo de entrega | Colores de stock y galvanizada: 3–7 días laborables; otros colores 2 semanas |
| Embalaje | Paquetes de 30–60 chapas sobre madera, flejados, retractilados en PE, con papel intercalado en PPGI |
| Contenedor / camión | 40' HC ≈ 2 800–3 200 m² de chapas de 6 m; los 12 m en flat-rack |
| Documentos | Factura, lista de empaque, EN 10204 3.1 (bobina), DoP CE (EN 14782), certificado de origen; SASO / SONCAP a petición |
| Pago | 30 % de anticipo, resto contra copia del B/L; carta de crédito a la vista por encima de 100 t |
Certificados
Cada pedido sale con el certificado de bobina EN 10204 3.1 (calidad, recubrimiento de zinc, pintura) y nuestra declaración CE según EN 14782 con los datos de carga-luz del perfil; la muestra de color y la garantía de pintura se facilitan a petición.
Cómo pedir
Indique material (clase de zinc si es galvanizada, o color y sistema de pintura si es PPGI), espesor, largos de chapa y cantidades (o los alzados para hacer el despiece), remates, tornillería y destino; diga si la chapa es de fachada, cubierta o bandeja para fijar el espesor y los tapajuntas.
Normas
- EN 14782 — self-supporting metal sheet for roofing and cladding
- EN 10346 — DX51D / S280GD + Z100–Z275 substrate
- EN 10169 — coil-coated (PPGI) substrate
- EN 1993-1-3 — cold-formed design; EN 10204 3.1
Calidades
Las fichas de calidad (composición, propiedades mecánicas, equivalencias) están en nuestro sitio de referencia: DX51D · S280GD · S320GD
Preguntas frecuentes
¿Qué es la chapa trapezoidal 27/150?
Un perfil trapezoidal ligero con ondas de 27 mm a paso de 150 mm y cubrición de 1 050 mm, perfilado desde bobina galvanizada o prelacada de 0,40–0,60 mm: la chapa habitual de cerramiento vertical y de bandeja, y chapa de cubierta cuando las correas van juntas.
¿Qué luz salva la chapa T27?
En fachada 1,5–2,1 m entre correas; en cubierta 1,2–1,8 m entre correas según espesor y carga — véase la tabla de luces.
¿T27 o T38 para una cubierta?
T38 si las correas van a 2–3 m y para mejor evacuación; T27 cuando las correas están a 1,5–2 m o para bandejas y fachada.
¿Qué espesor para cerramiento vertical?
0,40 mm en fachadas protegidas y bandejas, 0,50 mm en fachadas expuestas y chapas largas, 0,60 mm con viento alto.
¿Cuál es el precio de la chapa de cerramiento T27?
Por m² FOB Estambul según espesor y material — véanse las bandas de arriba.
