¿Qué es la chapa trapezoidal 38/151?
La 38/151 —T38, o T40 en algunos catálogos europeos, próxima a la RN38 y a la familia británica 32/1000— es el perfil de cubierta del sector de la edificación metálica: seis ondas trapezoidales de 38 mm de profundidad a 151 mm entre ejes sobre una cubrición de 906 mm, perfilada desde bobina de 1 250 mm, con crestas de 60 mm, valles de 70 mm y almas inclinadas que rigidizan la chapa y expulsan el agua. El canto adicional frente a la T27 compra dos cosas: rigidez a flexión, de modo que la chapa salva 2–3 m entre correas bajo nieve y viento (la separación de correas de la mayoría de los pórticos), y capacidad de desagüe, de modo que un faldón de 30–40 m con una pendiente del 7–10 % escurre sin encharcamientos. Se emplea como chapa exterior de cubiertas de una sola piel y de cubiertas aisladas in situ (sobre bandeja y aislamiento), como cerramiento vertical cuando se busca un dibujo de onda más marcado, y como piel de marquesinas y hangares montados en obra. El material es DX51D o S280GD galvanizado (Z100 en clima seco, Z140–Z275 a la intemperie, en costa y en el Golfo) o PPGI en los colores de stock —el 9002 blanco grisáceo domina las cubiertas industriales, el 3009 las rurales y el 7016 las de imagen contemporánea— en 0,40 mm para cubiertas ligeras y fachada, 0,50 mm como estándar y 0,60–0,70 mm en zonas de nieve y grandes luces. Las chapas se perfilan a cualquier largo hasta 14 m, así que la mayoría de los faldones se cubren de una pieza sin solape en testa; el perfil es simétrico y puede montarse desde cualquiera de los dos lados. Perfilamos la T38 en nuestra línea de Dilovası, plegamos de la misma bobina los remates de cumbrera, alero, borde y encuentro de muro, y suministramos tapajuntas de espuma, tornillos autoperforantes con arandela EPDM y sellador para que la cubierta llegue completa.
Calidades, normas y tolerancias
| Calidad / norma | Límite elástico (MPa) | Nota |
|---|---|---|
| DX51D+Z100 (EN 10346) | ≈ 140 (no garantizado) | cubiertas del interior, clima seco |
| DX51D+Z140 / Z275 | ≈ 140 | a la intemperie, costa, Golfo |
| S280GD+Z275 | 280 | luces de hasta 3 m, cargas de nieve |
| S320GD+Z275 | 320 | grandes luces, bajo pedido |
| PPGI (Z100 + PE / SMP / PVDF) | ≈ 140 | cubiertas en color, EN 10169 |
Los datos de carga-luz están calculados para S280GD; la chapa DX51D se emplea en el extremo conservador de la tabla.
Dimensiones del perfil y tabla de luces
| Concepto | 0,40 mm | 0,50 mm | 0,60 mm | 0,70 mm |
|---|---|---|---|---|
| Rib height / pitch | 38 / 151 mm | 38 / 151 mm | 38 / 151 mm | 38 / 151 mm |
| Ribs · cover width · overall | 6 · 906 · 970 mm | same | same | same |
| Weight per m² covered (galv.) | 4.4 kg | 5.5 kg | 6.6 kg | 7.7 kg |
| Purlin spacing, 0.75 kN/m² | 1.7 m | 2.1 m | 2.5 m | 2.9 m |
| Purlin spacing, 1.0 kN/m² | 1.5 m | 1.9 m | 2.2 m | 2.6 m |
| Purlin spacing, 1.5 kN/m² | 1.2 m | 1.6 m | 1.9 m | 2.2 m |
| Purlin spacing, 2.0 kN/m² (snow) | 1.1 m | 1.4 m | 1.7 m | 1.9 m |
| Wall girt spacing, 0.6 kN/m² wind | 2.0 m | 2.4 m | 2.8 m | 3.1 m |
| Min. roof slope | 7 % (4°) | 7 % | 7 % | 7 % |
| Max. length | 14 m | 14 m | 14 m | 14 m |
Las cargas son totales (permanente más nieve o uso) sobre la cubierta; en emplazamientos expuestos pueden gobernar la succión de viento y el arranque de las fijaciones. Las tablas CE de carga para el caso del proyecto se entregan con la oferta.
Material, espesor y peso
| Material | Espesor (TCT) | kg/m² cubierto | Colores | Durabilidad (C3 / costa) | Nota |
|---|---|---|---|---|---|
| Galvanizada DX51D+Z100 | 0,40–0,50 | 3,6–4,5 | plata con flor de zinc | 10–15 / 5–8 años | la más económica; naves, cobertizos |
| Galvanizada Z140–Z275 | 0,50–0,70 | 4,5–6,3 | plata | 15–25 / 8–12 años | cubiertas expuestas, agricultura |
| PPGI PE 25 µm sobre Z100 | 0,40–0,60 | 3,7–5,5 | RAL 9002, 9010, 3009, 7016, 6005 … | 10–15 / 5–8 años | la cubierta en color habitual |
| PPGI SMP / HDP | 0,50–0,60 | 4,6–5,5 | los mismos | 15–25 / 10–15 años | obras con garantía |
| PPGI PVDF | 0,50–0,70 | 4,6–6,4 | los mismos | 25–30 / 15–20 años | fachadas, costa del Golfo |
| Aluzinc AZ150 | 0,45–0,60 | 4,0–5,4 | plata mate | 25–30 / 12–15 años | bajo pedido, 10 t |
Para el Golfo y la costa africana especifique galvanizada Z275 o PPGI PVDF; el espesor de cubierta estándar es 0,50 mm, y 0,60–0,70 mm en zonas de nieve.
Accesorios de cubierta perfilados y plegados a juego
| Artículo | Medida | Material | Nota |
|---|---|---|---|
| Remate de cumbrera | 2 × 200–300 mm, 3 m | misma bobina | liso o perfilado |
| Remates de alero y borde | según plano, 3–6 m | misma bobina | |
| Remates de muro / peto | según plano | misma bobina | |
| Tapajuntas de espuma | perfil T38 | espuma de PE | alero y cumbrera |
| Tornillos autoperforantes | 5,5 × 55–65 mm | zinc-lamelar, arandela EPDM | cabezas pintadas para PPGI |
| Tornillos de costura | 4,8 × 20 mm | inoxidable / cincado | solapes laterales |
| Cinta selladora de butilo | 3 × 10 mm | — | solapes en testa, pendientes bajas |
| Canalones y bajantes | según plano | misma bobina | a petición |
Pedir los accesorios junto con las chapas mantiene toda la cubierta en un mismo lote de color.
Largos y disponibilidad
La T38 galvanizada de 0,50 mm y la PPGI 9002 / 3009 / 7016 de 0,45–0,50 mm se perfilan de forma continua y están disponibles en 3–7 días laborables a cualquier largo hasta 14 m; los espesores 0,40, 0,60 y 0,70 mm y los demás colores, en unas dos semanas. Cualquier pedido puede salir con cumbrera, remates, tapajuntas y tornillería.
Fijación, solapes y montaje
Fije por la cresta de la onda en cada correa con tornillos autoperforantes de 5,5 × 55–65 mm y arandela EPDM de 19 mm —en todas las ondas en alero, cumbrera y solapes en testa, y cada dos ondas en el resto— y cosa los solapes laterales cada 500 mm con tornillos de 4,8 mm. Solape lateral de una onda montado en contra del viento dominante y solape en testa de 200 mm con cinta de butilo (150 mm con pendiente superior al 15 %); evite los solapes en testa pidiendo chapas de faldón completo. Corte con roedora, tijera o sierra en frío; pise solo sobre los valles y en la línea de las correas. Coloque tapajuntas de espuma en alero y cumbrera, y una cumbrera ventilada en cubiertas sin trasdosado para limitar la condensación.
Dónde se usa
- Cubiertas de almacenes, fábricas, talleres y hangares
- Chapa exterior de cubiertas aisladas in situ
- Naves agrícolas, establos y almacenes de campo
- Marquesinas, aparcamientos cubiertos y muelles de carga
- Cerramiento vertical con dibujo de onda marcado
- Renovación de cubierta sobre las correas existentes
T38 frente a T27 y 45/333
La T27 es el perfil de fachada y de bandeja, y solo sirve de cubierta con correas próximas; la 45/333 es todavía más profunda, para luces de 3–4 m y uso como chapa colaborante. La T38 es la cubierta polivalente entre ambas, y para la mayoría de los pórticos la respuesta correcta. Las versiones galvanizada y en color se comparan en las páginas de trapezoidal galvanizada y trapezoidal PPGI.
Precio
La T38 se cotiza por m² cubierto según material y espesor en la lista de cubierta, siguiendo el precio de la bobina galvanizada; las bandas de abajo son los rangos indicativos FOB Estambul del mes para galvanizada y PPGI de 0,50 mm. Los accesorios se cotizan por metro y por cada cien unidades.
Bandas de nuestra lista semanal de exportación (septiembre de 2026), FOB Estambul, cantidades de contenedor completo, sin flete ni certificados. Precio en firme por proyecto en un día laborable.
Exportación y embalaje

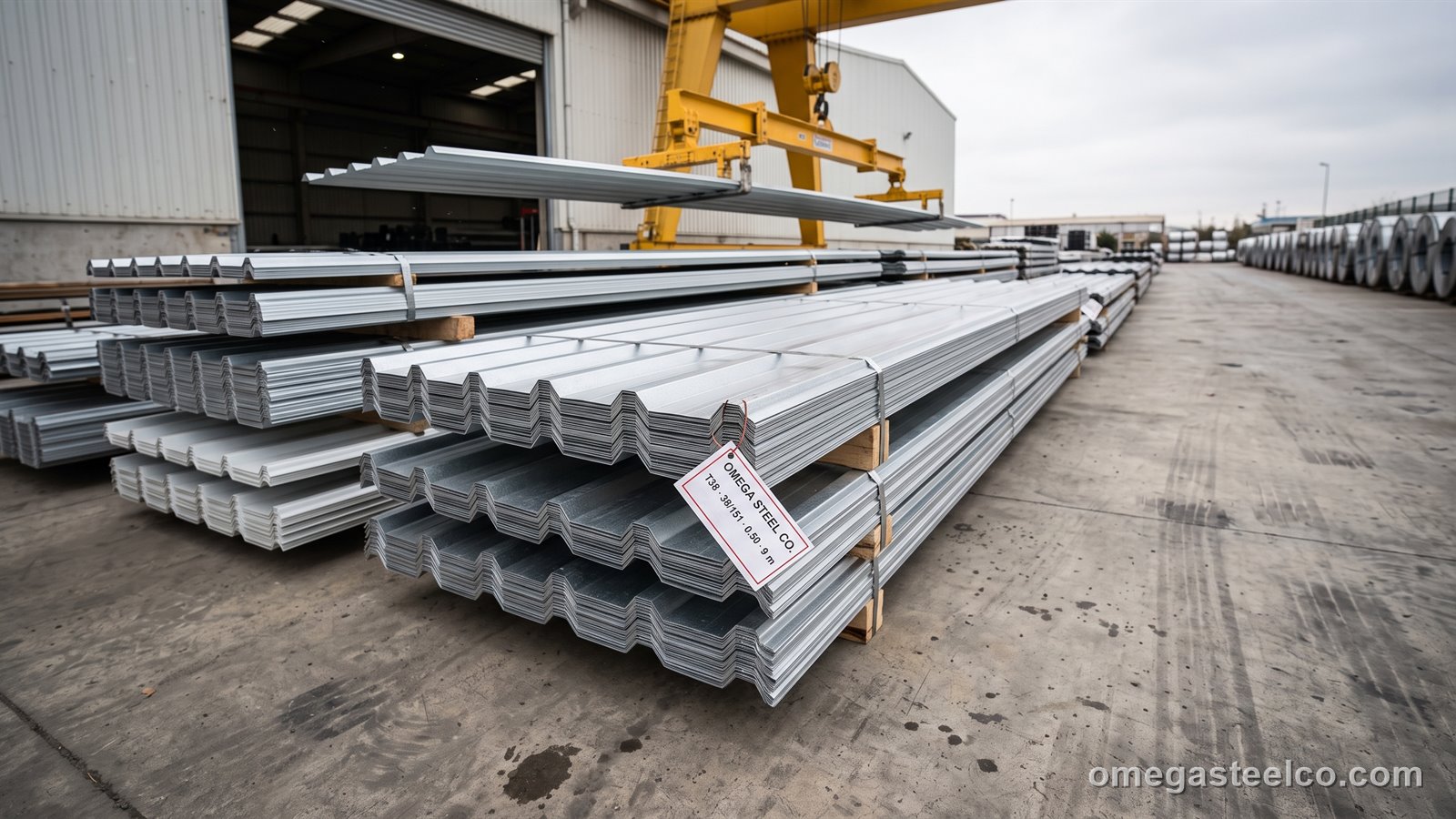

La T38 se embarca en paquetes de 30–50 chapas con papel entre caras lacadas, flejadas sobre durmientes de madera con cantoneras y retractiladas en PE, etiquetadas con perfil, material, espesor, largo y número de chapas; 2 400–2 800 m² de chapas de 6 m por 40' HC (≈ 13 t) y las chapas de 12–14 m en flat-rack o carga general desde Derince. Remates, tapajuntas y tornillos van empaquetados por separado en la misma carga. HS 7210.41 / 7210.70 o 7308.90.
| Término | Detalle |
|---|---|
| Pedido mínimo | 300 m² por color y espesor |
| Incoterms | FOB Estambul · CIF / CFR Golfo, África · DAP UE, Balcanes, Irak, Cáucaso · DAP Aktau |
| Plazo de entrega | Colores de stock y galvanizada: 3–7 días laborables; otros colores 2 semanas |
| Embalaje | Paquetes de 30–50 chapas sobre madera, flejados, retractilados en PE, con papel intercalado en PPGI |
| Contenedor / camión | 40' HC ≈ 2 400–2 800 m² de chapas de 6 m; los 12–14 m en flat-rack |
| Documentos | Factura, lista de empaque, EN 10204 3.1 (bobina), DoP CE (EN 14782), certificado de origen; SASO / SONCAP a petición |
| Pago | 30 % de anticipo, resto contra copia del B/L; carta de crédito a la vista por encima de 100 t |
Certificados
Cada pedido lleva el EN 10204 3.1 del tren de bobina (calidad, masa de cinc, sistema de pintura) y nuestra declaración CE de prestaciones según EN 14782 con la tabla de carga-luz del perfil; la muestra de igualación de color y el documento de garantía de pintura se facilitan a petición.
Cómo pedir
Indique si es galvanizada (clase de cinc) o PPGI (RAL y sistema), espesor, largos de chapa y cantidades por largo (o el plano de cubierta para hacer el despiece), las necesidades de cumbrera, remates, tapajuntas y tornillería, y el destino; diga la carga de nieve o de viento si quiere que confirmemos el espesor.
Normas
- EN 14782 — self-supporting metal sheet for roofing and cladding
- EN 10346 — DX51D / S280GD + Z100–Z275 substrate
- EN 10169 — coil-coated (PPGI) substrate
- EN 1993-1-3 — cold-formed design; EN 10204 3.1
Calidades
Las fichas de calidad (composición, propiedades mecánicas, equivalencias) están en nuestro sitio de referencia: DX51D · S280GD · S320GD
Preguntas frecuentes
¿Qué es la chapa trapezoidal 38/151?
El perfil de cubierta industrial de referencia: ondas de 38 mm de profundidad a paso de 151 mm, seis ondas en una cubrición de 906 mm, perfilado desde bobina galvanizada o prelacada de 0,40–0,70 mm; salva 2–3 m entre correas.
¿Qué separación de correas necesita la T38?
Unos 2,1 m con 0,50 mm a 0,75 kN/m², y 1,6 m a 1,5 kN/m²; con 0,60–0,70 mm se llega a 2,5–2,9 m — véase la tabla de luces.
¿Cuál es la pendiente mínima de cubierta para la T38?
El 7 % (4°) con solapes en testa de 200 mm sellados; el 10 % va holgado, y lo mejor son chapas de faldón completo sin solape en testa.
¿Qué espesor conviene elegir?
0,50 mm es el espesor de cubierta estándar; 0,40 mm en cubiertas ligeras y fachada; 0,60–0,70 mm en zonas de nieve, grandes luces o si se va a caminar por la cubierta.
¿Cuántos m² de T38 caben en un contenedor?
Unos 2 400–2 800 m² de chapas de 6 m (≈ 13 t) en un 40' HC; las chapas más largas van en flat-rack.
¿Cuál es el precio de la chapa de cubierta T38?
Por m² FOB Estambul según material y espesor — véanse las bandas de arriba.
