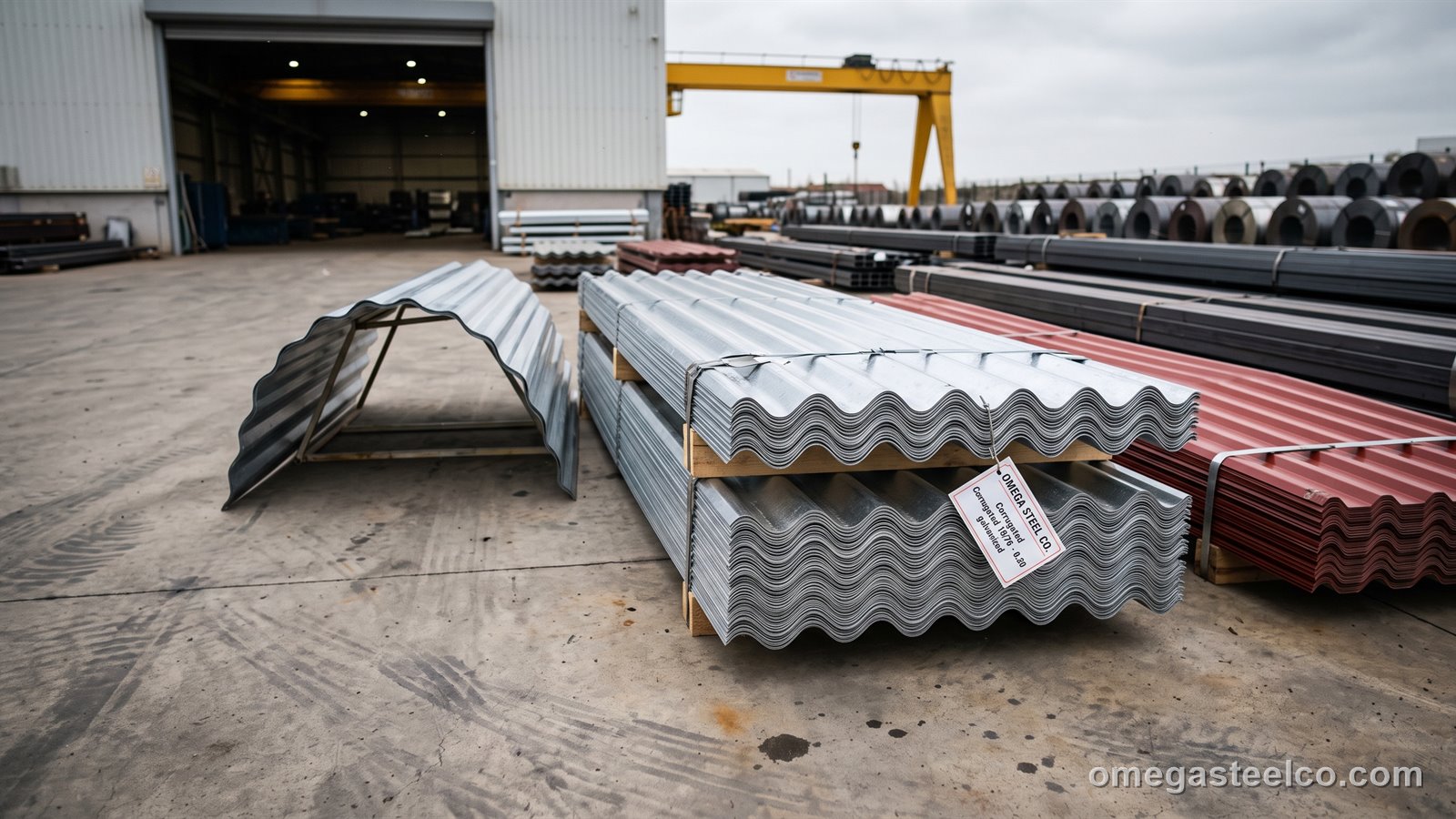

¿Qué es la chapa ondulada de cubierta 18/76?
La chapa ondulada 18/76 es el perfil sinusoidal que cubre naves desde la década de 1830, puesto al día en material: en lugar del viejo hierro galvanizado de calibre 26 se perfila desde bobina DX51D galvanizada en continuo por inmersión en caliente (Z100–Z275) o desde PPGI prelacada, de 0,40 a 0,70 mm de espesor, en una perfiladora que forma la onda de 18 mm de altura y 76 mm de paso sin estirar el recubrimiento. Una chapa de 1 076 mm totales cubre 1 000 mm netos con un solape lateral de una onda, y se fabrica en cualquier largo de 1 a 12 m; el perfil es simétrico, así que no tiene arriba ni abajo ni izquierda ni derecha, y sus ondas poco profundas permiten curvarla en línea a radios desde 1,5 m para cubiertas de bóveda, marquesinas y silos. Su comportamiento estructural es modesto —los 18 mm de canto salvan unos 1,0–1,5 m entre correas con carga normal de cubierta—, de modo que su sitio está en cubiertas de correa próxima, cerramientos, vallados y estructuras ligeras; cuando las correas se separan 2 m o más, toman el relevo los perfiles trapezoidales 27/150 o 38/151. Lo que conserva es la imagen y la tolerancia: una cubierta ondulada se lee como tradicional, los solapes laterales sellan bien con una sola fijación por la cresta y las chapas dañadas se cambian de una en una. Perfilamos la 18/76 galvanizada y PPGI de las mismas bobinas que nuestras chapas trapezoidales, cortada a medida, con caballetes, remates de esquina y alero y tornillos de cresta con arandela EPDM o pernos gancho para fijar a la correa.
Calidades, normas y tolerancias
| Calidad / norma | Límite elástico (MPa) | Nota |
|---|---|---|
| DX51D+Z100 (EN 10346) | ≈ 140 (no garantizado) | galvanizada, cubierta general |
| DX51D+Z140 / Z275 | ≈ 140 | a la intemperie y en costa |
| S280GD+Z275 | 280 | luces mayores, cargas de nieve / viento |
| PPGI (DX51D+Z100 + PE 25 µm) | ≈ 140 | chapa en color, EN 10169 |
Tolerancias de perfil según EN 14782: largo ±10 mm, cubrición ±5 mm, altura de onda ±1 mm.
Dimensiones del perfil y luces
| Concepto | Valor |
|---|---|
| Altura de onda | 18 mm |
| Paso de onda | 76 mm |
| Ondas por chapa | 14 |
| Ancho total | 1 076 mm |
| Ancho de cubrición | 1 000 mm (solape lateral de una onda) |
| Largo | 1–12 m, bajo pedido |
| Radio mínimo de curvado | 1,5 m (0,50 mm), 2,5 m (0,70 mm) |
| Peso 0,40 / 0,50 / 0,70 mm | 3,6 / 4,5 / 6,3 kg/m² cubierto |
| Separación de correas, cubierta 0,75 kN/m² | 1,0 m (0,40) · 1,2 m (0,50) · 1,5 m (0,70) |
| Separación de correas, fachada | 1,5–2,0 m |
| Pendiente mínima de cubierta | 15 % (8,5°) con 200 mm de solape en testa; 10 % con solapes sellados |
Las luces corresponden a chapa continua de dos vanos con flecha L/150; compruebe la succión de viento y el arranque de las fijaciones en cubiertas expuestas.
Material, espesor y peso
| Material | Espesor (TCT) | kg/m² cubierto | Colores | Durabilidad (C3 / costa) | Nota |
|---|---|---|---|---|---|
| Galvanizada DX51D+Z100 | 0,40–0,50 | 3,6–4,5 | plata con flor de zinc | 10–15 / 5–8 años | la más económica; naves, cobertizos |
| Galvanizada Z140–Z275 | 0,50–0,70 | 4,5–6,3 | plata | 15–25 / 8–12 años | cubiertas expuestas, agricultura |
| PPGI PE 25 µm sobre Z100 | 0,40–0,60 | 3,7–5,5 | RAL 9002, 9010, 3009, 7016, 6005 … | 10–15 / 5–8 años | la cubierta en color habitual |
| PPGI SMP / HDP | 0,50–0,60 | 4,6–5,5 | los mismos | 15–25 / 10–15 años | obras con garantía |
| PPGI PVDF | 0,50–0,70 | 4,6–6,4 | los mismos | 25–30 / 15–20 años | fachadas, costa del Golfo |
| Aluzinc AZ150 | 0,45–0,60 | 4,0–5,4 | plata mate | 25–30 / 12–15 años | bajo pedido, 10 t |
En vallados y cobertizos el estándar de mercado es 0,40 mm galvanizada; en cubierta, 0,50 mm; los emplazamientos costeros piden Z275 o PPGI PVDF.
Largos y disponibilidad
La galvanizada de 0,40 y 0,50 mm y la PPGI en RAL 9002 / 3009 / 7016 de 0,40–0,50 mm se perfilan de forma continua y suelen estar disponibles en 2, 3 y 6 m en el plazo de una semana; otros largos (hasta 12 m), espesores hasta 0,70 mm, chapas curvadas y otros colores se perfilan bajo pedido en unas dos semanas. Caballetes, remates de alero y borde, pernos gancho y tornillos de cresta viajan con las chapas.
Fijación, solapes y curvado
Fije por las crestas de la onda (nunca por los valles) con tornillos autoperforantes de 5,5 × 55–65 mm y arandela EPDM sobre correas de acero, o con pernos gancho sobre correas de angular: cada dos ondas en alero y cumbrera, cada tres en el resto, y cosa los solapes laterales cada 500 mm. Solape en testa de 200 mm (150 mm con pendiente superior al 20 %), solape lateral de una onda, montado en contra del viento dominante. Corte con tijera o roedora, nunca con disco abrasivo. Las chapas curvadas se forman en nuestra curvadora de rizo al radio del plano; en obra la chapa se adapta por flexión a radios superiores a 8 m.
Dónde se usa
- Cobertizos, establos, talleres y cubiertas rurales
- Vallados, cerramientos de obra y lindes de solar
- Cerramiento vertical de naves industriales ligeras
- Cubiertas curvas, marquesinas, silos y puestos de mercado
- Renovación de cubiertas antiguas de chapa ondulada
- Vivienda temporal y de emergencia
Ondulada frente a trapezoidal
La chapa ondulada es más ligera, se curva y tiene aire tradicional, pero solo salva 1–1,5 m; la trapezoidal 27/150 salva 1,5–2 m y la 38/151, 2–3 m con el mismo espesor, y por eso las cubiertas industriales las usan. La vista general de chapa de cubierta compara todos los perfiles; si busca aspecto de teja, vea la chapa teja.
Precio
La chapa ondulada se cotiza por m² cubierto según material y espesor —la galvanizada de 0,40 mm es el precio de entrada de la lista de cubierta y la PPGI de 0,50 mm la cubierta en color de referencia— y sigue el precio de la bobina galvanizada; las bandas de abajo son los rangos indicativos FOB Estambul del mes. Caballetes y remates por metro, tornillos por cada cien.
Bandas de nuestra lista semanal de exportación (septiembre de 2026), FOB Estambul, cantidades de contenedor completo, sin flete ni certificados. Precio en firme por proyecto en un día laborable.
Exportación y embalaje
Las chapas onduladas se apilan de 30 a 60 por paquete con papel entre chapas lacadas, flejadas sobre durmientes de madera con cantoneras y retractiladas en PE; cada paquete va etiquetado con perfil, material, espesor, largo y número de chapas. Un 40' HC admite 2 500–3 000 m² de chapas de 6 m (unas 12 t) y un 20', 1 200–1 500 m² de chapas de 3 m; las de 12 m van en flat-rack. Las chapas curvadas se encajan y se enjaulan. HS 7210.41 / 7210.70 (origen bobina) o 7308.90 como material de cubierta.
| Término | Detalle |
|---|---|
| Pedido mínimo | 300 m² por color y espesor |
| Incoterms | FOB Estambul · CIF / CFR Golfo, África · DAP UE, Balcanes, Irak, Cáucaso · DAP Aktau |
| Plazo de entrega | Colores de stock y galvanizada: 3–7 días laborables; 12 m y colores especiales, 2 semanas |
| Embalaje | Chapas apiladas de 30 a 60 por paquete sobre durmientes de madera, flejadas, retractiladas en PE y con cantoneras; las chapas curvadas van encajadas en jaula |
| Contenedor / camión | 20' ≈ 1 200–1 500 m² (≈ 6–7 t); 40' HC ≈ 2 500–3 000 m² de chapas de 6 m |
| Documentos | Factura, lista de empaque, EN 10204 3.1 (bobina), DoP CE (EN 14782), certificado de origen; SASO / SONCAP a petición |
| Pago | 30 % de anticipo, resto contra copia del B/L; carta de crédito a la vista por encima de 100 t |
Certificados
La ondulada 18/76 se entrega con el EN 10204 3.1 del tren de bobina (calidad, masa de cinc, sistema de pintura) y nuestra declaración CE de prestaciones según EN 14782 (perfil, espesor, datos de carga-luz); la muestra de igualación de color y la garantía del recubrimiento (PE / SMP / PVDF) se facilitan a petición.
Cómo pedir
Indique si es galvanizada (clase de cinc) o PPGI (color RAL y sistema), espesor, largos de chapa y cantidad por largo (o los m² de cubierta y la pendiente para que hagamos nosotros el despiece), chapas curvadas con su radio, accesorios y destino.
Normas
- EN 14782 — self-supporting metal sheet for roofing and cladding
- EN 10346 — DX51D / S280GD + Z100–Z275 substrate
- EN 10169 — coil-coated (PPGI) substrate
- EN 1993-1-3 — cold-formed design; EN 10204 3.1
Calidades
Las fichas de calidad (composición, propiedades mecánicas, equivalencias) están en nuestro sitio de referencia: DX51D · S280GD · S320GD
Preguntas frecuentes
¿Qué es la chapa ondulada 18/76?
La chapa de cubierta sinusoidal clásica, con ondas de 18 mm de altura y paso de 76 mm, perfilada desde bobina galvanizada o prelacada de 0,40–0,70 mm y con 1 000 mm de cubrición por chapa: se usa en cobertizos, establos, vallados, cerramientos y cubiertas curvas.
¿Qué separación de correas necesita la chapa ondulada?
Unos 1,0 m con 0,40 mm, 1,2 m con 0,50 mm y 1,5 m con 0,70 mm bajo carga normal de cubierta; 1,5–2 m en fachada.
¿Se puede curvar la chapa ondulada?
Sí: curvada por rizo en nuestra línea a radios desde 1,5 m (0,50 mm) para cubiertas de bóveda, marquesinas y silos; en obra se adapta por flexión a radios superiores a 8 m.
¿Qué espesor para una cubierta?
0,50 mm en cubiertas y fachadas expuestas, 0,40 mm en vallados, cobertizos y cerramientos ligeros, y 0,60–0,70 mm en cubiertas con carga de nieve o viento.
¿Cuál es el precio de la chapa ondulada de cubierta?
Por m² FOB Estambul — véanse las bandas de arriba; la galvanizada de 0,40 mm es la cubierta metálica más barata que existe.
