¿Qué es un panel sándwich?
Un panel sándwich es un elemento constructivo de tres capas: dos chapas finas de acero (0,40–0,70 mm, galvanizadas y prelacadas) adheridas a un núcleo aislante de 40 a 200 mm. El núcleo aporta la resistencia térmica (U = 0,11–0,52 W/m²K según el espesor) y las chapas soportan la carga, de modo que un panel de 50 mm salva 3 m entre correas con 10 kg/m²: una fracción del peso de una cubierta construida por capas. Los paneles se producen en línea continua a cualquier longitud hasta 13,5 m y se unen con junta machihembrada o de solape, y por eso la envolvente de una nave aislada se levanta en días y no en semanas.

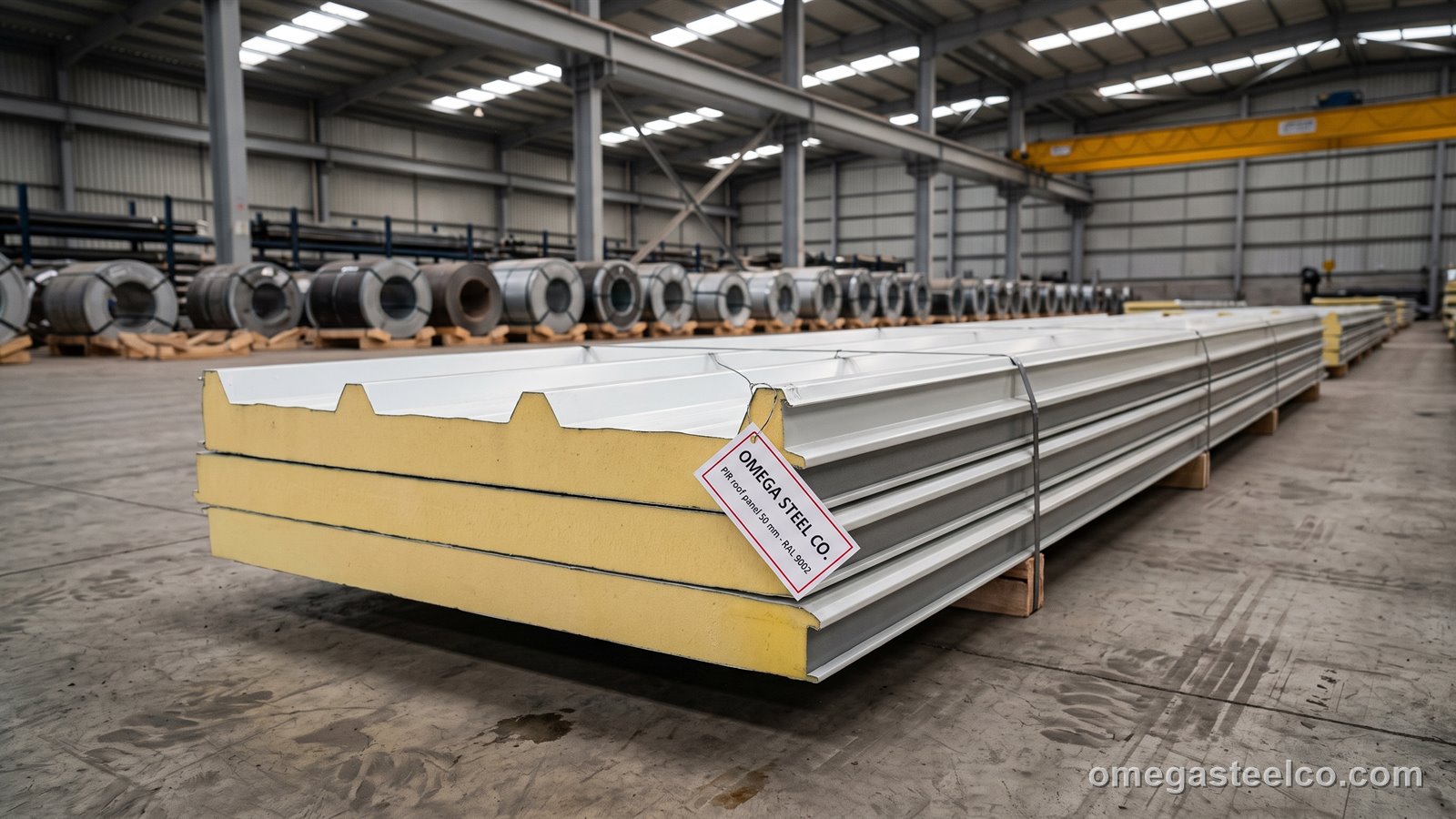

Fabricamos paneles de cubierta, fachada y cámara frigorífica en Dilovası y los enviamos como kits completos con remates, tornillería y sellante.
Páginas por tipo de panel
Cada tipo de panel tiene su propia página con valores U, tablas de luces, juntas y detalles de fijación: por uso, paneles de cubierta (5 nervios), paneles de fachada (liso, micronervado, fijación oculta) y paneles de cámara frigorífica (junta de leva, −40 °C); por núcleo, PIR (el estándar, B-s1,d0), PUR (económico), EPS (el más barato) y lana de roca (incombustible, EI 30–120).
Paneles de cubierta frente a paneles de fachada
Los paneles de cubierta llevan una chapa exterior trapezoidal (normalmente nervio de 40 mm, paso de 250 mm, 3 o 5 nervios) que evacúa el agua y permite al panel salvar más luz; un canto incorpora un nervio de solape para un traslapo estanco. Pendiente mínima de cubierta 5° (7° en longitudes superiores a 12 m).
Los paneles de fachada tienen chapas lisas, micronervadas o ligeramente perfiladas por ambas caras, con junta machihembrada de fijación oculta o vista. Pesan menos por m² y ofrecen más acabados. Los paneles de cubierta pueden usarse en fachada; los de fachada no pueden usarse en cubierta, porque la chapa lisa no evacúa el agua en el traslapo.
| Panel de cubierta | Panel de fachada | |
|---|---|---|
| Chapa exterior | Trapezoidal 40/250, 3–5 nervios | Lisa, micronervada o perfil cajón |
| Junta | Nervio de solape + machihembrado | Machihembrada, fijación oculta o vista |
| Rango de espesor | 40–150 mm | 40–200 mm |
| Luz típica (PIR 50 mm) | 3,0 m | 3,5 m |
| Pendiente mínima | 5° | — |
| Ancho estándar | 1.000 mm útiles | 1.000 / 1.150 mm útiles |
Núcleo: PIR, PUR, lana de roca o EPS
El núcleo decide el aislamiento, la clase de fuego y el precio. El PIR da el valor U más bajo por milímetro y una clase B-s1,d0; la lana de roca es la única opción A2 (incombustible) y es obligatoria en muros cortafuegos y en muchas especificaciones de aseguradoras para naves; el EPS es la opción económica para edificios sin climatizar; el PUR queda entre el PIR y el EPS y está siendo sustituido por el PIR en casi todos los mercados.
| Núcleo | λ (W/mK) | Densidad (kg/m³) | Clase de fuego (EN 13501-1) | Temp. máx. de servicio | Uso típico |
|---|---|---|---|---|---|
| PIR | 0,022 | 40 | B-s1,d0 | +100 °C | Naves, cámaras frigoríficas, plantas alimentarias |
| PUR | 0,024 | 40 | B-s2,d0 / C | +80 °C | Industrial general (heredado) |
| Lana de roca | 0,040 | 100–120 | A2-s1,d0 | +250 °C | Muros cortafuegos, edificios públicos, exigencias de aseguradora |
| EPS | 0,037 | 15–20 | E / B-s2,d0 (calidad FR) | +75 °C | Naves sin climatizar, casetas de obra, edificios temporales |
Tabla de espesor, valor U y peso
Un panel PIR de 50 mm alcanza U = 0,42 W/m²K; uno de 100 mm llega a 0,21 W/m²K, el valor que piden casi todas las especificaciones de cámara frigorífica del Golfo y de nave en la UE. Esos mismos 100 mm en lana de roca dan 0,40 W/m²K pero con clase de fuego A2. Los pesos corresponden a chapas de 0,50 / 0,50 mm; sume unos 0,8 kg/m² por cada 0,10 mm adicional de chapa.
| Espesor | Núcleo | Valor U W/m²K | Peso kg/m² | Valor R m²K/W |
|---|---|---|---|---|
| 40 mm | PIR | 0,52 | 9,8 | 1,9 |
| 50 mm | PIR | 0,42 | 10,2 | 2,4 |
| 60 mm | PIR | 0,35 | 10,6 | 2,9 |
| 80 mm | PIR | 0,27 | 11,4 | 3,7 |
| 100 mm | PIR | 0,21 | 12,2 | 4,7 |
| 120 mm | PIR | 0,18 | 13,0 | 5,6 |
| 150 mm | PIR | 0,14 | 14,1 | 7,0 |
| 200 mm | PIR (cámara frigorífica) | 0,11 | 16,0 | 9,3 |
| 50 mm | Lana de roca | 0,75 | 15,0 | 1,3 |
| 80 mm | Lana de roca | 0,48 | 18,3 | 2,1 |
| 100 mm | Lana de roca | 0,40 | 20,5 | 2,5 |
| 150 mm | Lana de roca | 0,26 | 26,0 | 3,8 |
| 50 mm | EPS | 0,68 | 9,0 | 1,5 |
| 100 mm | EPS | 0,35 | 9,8 | 2,9 |
Valores U según el método del anexo A.10 de EN 14509, con chapas de 0,50/0,50 mm. Los valores concretos del proyecto figuran en la declaración de prestaciones CE.
Tabla de luces y cargas
Las luces admisibles de abajo corresponden a carga uniformemente repartida y disposición de dos vanos (continua), con la flecha limitada a L/200. Los valores de un vano y de tres vanos y los casos de nieve y viento están en las tablas de carga en PDF que se entregan con la DdP CE.
| Espesor | 0,75 kN/m² | 1,00 kN/m² | 1,50 kN/m² | 2,00 kN/m² |
|---|---|---|---|---|
| 40 mm | 2,9 m | 2,5 m | 2,0 m | 1,7 m |
| 50 mm | 3,4 m | 3,0 m | 2,4 m | 2,1 m |
| 80 mm | 4,5 m | 4,0 m | 3,3 m | 2,8 m |
| 100 mm | 5,1 m | 4,5 m | 3,7 m | 3,2 m |
| 120 mm | 5,6 m | 5,0 m | 4,1 m | 3,6 m |
| 150 mm | 6,2 m | 5,5 m | 4,6 m | 4,0 m |
Orientativo; contrástelo con la tabla de carga del proyecto antes de pedir las correas.
Acero de las chapas y recubrimientos
Las chapas son de acero galvanizado en caliente DX51D+Z (EN 10346) con zinc Z140–Z275 y acabado prelacado según EN 10169. El estándar es poliéster (PE) de 25 µm en RAL 9002, 9006, 9010, 3009, 5010, 6005 y 7016; para emplazamientos costeros y del Golfo recomendamos PVDF de 35 µm o plastisol de 200 µm en la chapa exterior. Las chapas interiores para plantas alimentarias pueden suministrarse con laminado PET apto para alimentos; los paneles de cámara frigorífica llevan chapas de 0,50 mm por ambas caras con acabado blanco RAL 9010 o estucado.
| Chapa | Espesor | Zinc | Pintura | Dónde |
|---|---|---|---|---|
| Estándar | 0,40 / 0,40 mm | Z140 | PE 25 µm | Interior del país, climas secos |
| Reforzada | 0,50 / 0,50 mm | Z200 | PE 25 µm | Lo habitual en pedidos de exportación |
| Costera | 0,50 / 0,50 mm | Z275 | PVDF 35 µm exterior | Golfo, África occidental, Mediterráneo |
| Alimentaria / frigorífica | 0,50 / 0,50 mm | Z200 | PE 25 µm + laminado PET interior | Plantas de proceso, cámaras frigoríficas |
| Aluzinc | 0,50 mm | AZ150 | PE 25 µm | Cubiertas de alta humedad |
Medidas, dimensiones y peso
El ancho útil es de 1.000 mm en los paneles de cubierta y de 1.000 o 1.150 mm en los de fachada; la longitud se corta bajo pedido de 2 a 13,5 m (limitada por la longitud del contenedor o el camión: 11,8 m entran en un 40' HC y 13,5 m exigen plataforma). Tolerancia de espesor ±2 mm, de longitud ±10 mm y de ancho útil ±2 mm según EN 14509. Un panel de cubierta PIR de 12 m × 1 m × 50 mm pesa unos 122 kg.
Clasificación al fuego (EN 13501-1)
Los paneles de PIR con nuestra formulación estándar alcanzan B-s1,d0; los de lana de roca, A2-s1,d0 y, a partir de 100 mm, una resistencia al fuego EI 60–EI 120 en aplicaciones de fachada. Los paneles de EPS son clase E salvo que se especifique una calidad retardante de llama (B-s2,d0). Aseguradoras como FM Global y muchas autoridades de protección civil del Golfo exigen A2 o un sistema PIR homologado para naves por encima de cierta superficie; podemos suministrar el informe de clasificación y, para Arabia Saudí y los Emiratos, la carta de aprobación de protección civil junto con el panel.
Paneles de cámara frigorífica y de sala limpia
Los paneles de cámara frigorífica usan PIR de 100 a 200 mm con juntas de leva y doble junta de estanqueidad, de modo que la envolvente mantiene cámaras a −25 °C sin puentes térmicos. Ambas chapas son de 0,50 mm con acabado blanco o estucado y los cantos del panel van sellados con espuma de PU. Los suministramos como kit con perfiles de esquina, medias cañas sanitarias de PVC, puertas frigoríficas (abatibles y correderas) y paneles de suelo. Los paneles de sala limpia (farmacia, electrónica) usan la misma junta con cara exterior enrasada y núcleo de lana de roca o PIR de 60 a 100 mm.
| Cámara | Temperatura | Espesor | Valor U |
|---|---|---|---|
| Refrigeración | 0 a +5 °C | 80–100 mm | 0,27–0,21 |
| Congelación | −18 a −25 °C | 150–200 mm | 0,14–0,11 |
| Túnel de congelación | −35 a −40 °C | 200 mm | 0,11 |
| Sala de maduración / proceso | +10 a +18 °C | 60–80 mm | 0,35–0,27 |
Detalle de junta y accesorios
Los paneles de cubierta solapan sobre un nervio con cordón de butilo y se fijan por la cresta con tornillos autotaladrantes con arandela EPDM (4 por panel y correa en alero y cumbrera, 2–3 en el resto). Los de fachada se fijan por la junta (oculta) o por la cara (vista). Cada pedido se envía con los remates a juego —cumbrera, alero, hastial, esquina y goterón— en el mismo color y chapa, además de tornillería, sellante y tapajuntas. Los detalles de junta y remate están disponibles en DWG y PDF para la oficina técnica.
- Caballete, remate de alero, remate de hastial, perfil de esquina, goterón de base
- Tornillos autotaladrantes de 5,5/6,3 mm con arandela EPDM, tornillos de costura
- Cinta de butilo, sellante de PU, tapajuntas de PE
- Paneles traslúcidos (policarbonato, perfil a juego), canalones y bajantes
Notas de montaje
La separación de correas sigue la tabla de luces; los paneles de cubierta se colocan de alero a cumbrera en sentido contrario al viento dominante, y los de fachada de abajo arriba. Los paneles se izan con ventosas o eslingas textiles, nunca con cadenas de acero. El film protector se retira antes de 30 días desde la entrega; en obra, los paquetes se almacenan en pendiente, cubiertos y ventilados, separados del suelo. Un equipo de cuatro personas monta de 400 a 600 m² de cubierta al día.
Precio del panel sándwich por m²: bandas orientativas y qué las mueve
Bandas orientativas FOB Estambul de nuestra lista semanal de exportación, cantidades de contenedor completo, chapas de 0,50/0,50 mm en RAL 9002; el extremo bajo corresponde a EPS o a chapas de 0,40 mm y el alto, a PIR con chapas de 0,50 mm y perfil de cubierta de 5 nervios. La lana de roca se sitúa entre un 15 y un 25 % por encima de la cifra del PIR al mismo espesor.
El precio por m² se compone de cuatro partes: el acero de las chapas (dos bobinas galvanizadas prelacadas, en torno al 55–65 % del coste con 0,50/0,50 mm), el núcleo (el PIR cuesta más que el EPS por milímetro pero necesita menos milímetros para el mismo valor U; la lana de roca es la más cara por m² a igual espesor), el espesor (cada 10 mm adicionales de PIR añaden aproximadamente un 4–6 % al precio del panel) y el acabado (chapa exterior de PVDF o plastisol, chapa interior apta para alimentos, RAL especial). El flete añade después una cantidad fija por m² que baja a medida que sube el espesor, porque los paneles finos llenan el contenedor por peso y los gruesos, por volumen.
Como regla práctica, un panel de fachada de PIR de 100 mm cuesta entre un 35 y un 45 % más por m² que uno de cubierta de 50 mm con las mismas chapas; uno de lana de roca de 100 mm se sitúa entre un 15 y un 25 % por encima del PIR de 100 mm; y uno de EPS queda entre un 25 y un 35 % por debajo del PIR al mismo espesor.
Cotizamos por proyecto desde nuestra lista semanal de exportación: FOB Estambul, CIF o DAP, en USD por m², con embalaje y plazo, en un día laborable. Envíenos la superficie, el espesor, el núcleo, el color y el puerto.
| Factor | Efecto en el precio por m² | Nota |
|---|---|---|
| Chapa de 0,40 → 0,50 mm | +8–12 % | El estándar de exportación es 0,50/0,50 |
| Núcleo PIR → lana de roca (mismo espesor) | +15–25 % | Clase de fuego A2, un 60–80 % más pesado |
| Núcleo PIR → EPS (mismo espesor) | −25–35 % | Clase E salvo calidad FR |
| Espesor +10 mm (PIR) | +4–6 % | El valor U mejora un 10 % aproximadamente |
| PE 25 µm → PVDF 35 µm exterior | +5–8 % | Emplazamientos costeros y del Golfo |
| RAL 9002 / 9006 de stock → RAL especial | +3–6 % y +7 días | Se aplica cantidad mínima de bobina |
| Flete marítimo Estambul → Golfo | USD fijos por m², menos en paneles gruesos | Se cotiza CIF por puerto |
Bandas de nuestra lista semanal de exportación (septiembre de 2026), FOB Estambul, cantidades de contenedor completo, sin flete ni certificados. Precio en firme por proyecto en un día laborable.
Exportación y embalaje
Un contenedor de 40' HC admite del orden de 850 a 1.000 m² de panel de cubierta de 50 mm en largos de 11,8 m (unos 9 paquetes); un camión de 13,6 m, de 1.100 a 1.300 m². Los paneles se apilan sobre tacos de EPS o madera, se retractilan, se flejan y se protegen en las esquinas, con 8 a 12 paneles por paquete según el espesor; los paquetes van etiquetados con longitud, espesor, color y posición en el plano de cubierta.
| Término | Detalle |
|---|---|
| Pedido mínimo | 1 × 40' HC o 1 camión; se admiten espesores y colores mixtos |
| Incoterms | FOB Estambul (Ambarlı / Gemlik) · CIF / CFR Golfo, mar Rojo, África occidental y oriental · DAP por camión a UE, Balcanes, Irak y Cáucaso · DAP Aktau / Almatý / Taskent vía ferry de Bakú |
| Plazo de entrega | 10–15 días laborables desde la confirmación del color y la lista de corte; RAL 9002 / 9006 de stock |
| Embalaje | 8–12 paneles por paquete sobre tacos de EPS, film + flejes + cantoneras; paquete máximo de 11,8 m (40' HC) o 13,5 m (plataforma) |
| Contenedor / camión | 40' HC ≈ 850–1.000 m² (cubierta de 50 mm) · camión de 13,6 m ≈ 1.100–1.300 m² |
| Documentos | Factura comercial, packing list por paquete, EN 10204 3.1 de la bobina de las chapas, DdP CE (EN 14509), certificado de origen; SASO / QCC / EAC / SONCAP bajo petición |
| Pago | 30 % de anticipo, resto contra copia del B/L; carta de crédito irrevocable a la vista a través de nuestra oficina de Londres |
Certificados y documentos
Declaración de prestaciones CE según EN 14509; informe de clasificación al fuego según EN 13501-1; certificado de colada EN 10204 3.1 de la bobina de las chapas; certificado ISO 9001 de la planta; certificado de origen (Cámara de Comercio); bajo petición SASO (Arabia Saudí), QCC / ESMA (Emiratos), EAC (Kazajistán, Rusia) y SONCAP (Nigeria).
Panel sándwich frente a chapa trapezoidal con aislamiento
Una cubierta construida por capas (chapa interior trapezoidal + separador + lana mineral + chapa exterior trapezoidal) cuesta menos en material, pero necesita de dos a tres veces más tiempo de montaje, más correas y una barrera de vapor, y su valor U depende de la ejecución en obra. Un panel sándwich da un valor U garantizado y ensayado en fábrica y una junta estanca en una sola colocación. Para edificios climatizados gana el panel; para naves abiertas, construcciones agrícolas y marquesinas, la chapa trapezoidal es la opción económica.
Cómo pedir
Envíenos las superficies de cubierta y fachada (o los planos), el espesor y el núcleo requeridos, el color, el puerto de destino y el Incoterm. Respondemos en un día laborable con una oferta valorada, el packing list por contenedor, el peso bruto y el plazo. Con la confirmación emitimos una lista de corte para su aprobación antes de arrancar la producción.
Normas
Calidades
Las fichas de calidad (composición, propiedades mecánicas, equivalencias) están en nuestro sitio de referencia: DX51D+Z · S250GD+Z · S280GD+Z
Preguntas frecuentes
¿Cuál es el precio del panel sándwich puesto en destino?
En cantidad de contenedor completo, un panel EN 14509 de Turquía suele quedar entre un 10 y un 25 % por debajo del precio del almacenista local para la misma especificación, porque el contenedor se salta el margen del almacén. El flete marítimo y el arancel van incluidos en una cotización CIF. Respondemos con los USD/m² vigentes para su espesor, núcleo y color en un día laborable.
¿Qué es un panel sándwich de PUR?
Un panel con núcleo de espuma de poliuretano (λ 0,024 W/mK, clase B-s2,d0 o C). Es la formulación antigua; el PIR (poliisocianurato) es un poliuretano modificado con mejor comportamiento al fuego (B-s1,d0) y un λ algo menor (0,022). Casi todas las especificaciones europeas y del Golfo piden hoy PIR, y nosotros producimos PUR solo bajo pedido.
¿Qué resistencia tiene un panel sándwich?
Un panel de cubierta PIR de 50 mm con chapas de 0,50 mm salva 3,0 m entre correas con 1,0 kN/m² (100 kg/m²) de carga uniformemente repartida en disposición de dos vanos; uno de 100 mm salva 4,5 m. Las cargas puntuales (tránsito de personas) las soportan los nervios de la chapa exterior; use pasarelas durante el montaje.
¿En qué medidas se fabrican los paneles sándwich?
El ancho útil estándar es de 1.000 mm (cubierta) y de 1.000 o 1.150 mm (fachada); espesores de 40, 50, 60, 80, 100, 120, 150 y 200 mm; longitud cortada bajo pedido de 2 a 13,5 m. Las longitudes superiores a 11,8 m no entran en un contenedor de 40' HC y se envían por camión o en flat rack.
¿Cuál es el valor U de un panel sándwich de 100 mm?
0,21 W/m²K con núcleo de PIR, 0,40 W/m²K con lana de roca y 0,35 W/m²K con EPS, calculados según EN 14509 con chapas de 0,50 mm.
¿Pueden suministrar paneles de lana de roca (A2, con clasificación al fuego)?
Sí. Los paneles de lana de roca con núcleo de 100–120 kg/m³ se clasifican A2-s1,d0 y, a partir de 100 mm, alcanzan una resistencia al fuego EI 60–EI 120 en fachada. Pesan entre un 60 y un 80 % más que el PIR, de modo que la carga por contenedor es menor (unos 550–650 m² de panel de fachada de 100 mm por 40' HC).
¿Cuántos m² de panel sándwich caben en un contenedor de 40 pies?
Unos 850–1.000 m² de panel de cubierta PIR de 50 mm, 650–750 m² de PIR de 100 mm, o 550–650 m² de lana de roca de 100 mm, en largos de 11,8 m. La cifra exacta depende del espesor, la longitud y el límite de 2,4 m de altura de paquete.
¿Cuál es el pedido mínimo?
Un contenedor de 40' HC o un camión completo, que pueden mezclar espesores, colores y paneles de cubierta y fachada. Las cantidades menores pueden agruparse con otros productos en el mismo camión hacia la UE, los Balcanes e Irak.
¿Facilitan detalles DWG de junta y lista de corte?
Sí. Los detalles de junta, remate y fijación se entregan en DWG y PDF con la oferta, y se prepara una lista de corte por posición de panel a partir de su plano de cubierta para aprobación antes de producir.
¿Qué certificados acompañan a los paneles?
Declaración de prestaciones CE según EN 14509, informe de clasificación al fuego según EN 13501-1, certificado EN 10204 3.1 de la bobina de las chapas, ISO 9001, certificado de origen y, bajo petición, conformidad SASO, QCC/ESMA, EAC o SONCAP.
