لوح DH36 من تركيا | صدم عند −20 °م ومعتمد

ما هو لوح DH36

‏DH36 هو عضو سلسلة 36 من فولاذ الهياكل عالي المقاومة عند −20 °م: خضوع 355 ميجاباسكال وشد 490–630 ميجاباسكال واستطالة 21 % واشتراط شاربي 34 جول طوليًا و24 جول عرضيًا عند −20 °م. وللوفاء بهذه المتانة حتى سماكات 80–100 مم يجب أن يكون الفولاذ مهدّأً بالكامل ومعالَجًا لدقة الحبيبات (ألومنيوم مع نيوبيوم أو فاناديوم أو تيتانيوم)، وأن يُسلَّم فوق 25–35 مم — بحسب الهيئة ومسار التطعيم — مطبَّعًا أو مدرفلًا تطبيعيًا أو ترموميكانيكيًا لا «كما دُرفل»، وتذكر الشهادة أيّ الحالات هي. وتنتقل جداول فئات المواد لدى الهيئات من AH إلى DH كلما ازدادت السماكة والأهمية الإنشائية: ففي الفئة الأعلى (شريط الجؤجؤ ولوح الحزام وحزام القاع الجانبي والحافة المستديرة وسطًا وزوايا فتحات العنابر وجوانبها الطولية) يُفرض DH36 من نحو 20 مم، وفي التغليف وسطح المقاومة من 25–40 مم، وفي السفن التي تقلّ حرارة تصميمها عن 0 °م — البلطيق وبحر الشمال والفئة الجليدية وسفن المدوّنة القطبية — يحلّ DH36 أو EH36 محلّ AH36 في البنية المكشوفة كلها. وينطبق الأمر نفسه على المنصّات البحرية والمنصّات الرافعة وهياكل وحدات الإنتاج العائمة وفق القواعد البحرية. والتصنيع مطابق لـ AH36: مواد معتمدة من فئة 3Y، وبلا تسخين مسبق حتى نحو 30 مم، وتشكيل بارد عند 3 × t، وتسخين خطي دون 600–650 °م. ولأن DH36 يُدرفل غالبًا ترموميكانيكيًا بمكافئ كربوني منخفض، فهو كثيرًا ما يُلحَم أسهل من AH36 «كما دُرفل» بالسماكة نفسها. و‏ASTM A131 DH36 هو الدرجة نفسها، وS355J2 وS355N أقرب المكافئات الإنشائية.

التركيب الكيميائي

التركيب الكيميائي — DH36 ‏(IACS UR W11)، % وزنًا
العنصر	C	Si	Mn	P	S	Al	Nb	V	Ti	Cu	Cr	Ni	Mo
الحد الأقصى %	≤ 0,18	≤ 0,50	0,90–1,60	≤ 0,035	≤ 0,035	≥ 0,015 (كلي)	0,02–0,05	0,05–0,10	≤ 0,02	≤ 0,35	≤ 0,20	≤ 0,40	≤ 0,08

تحليل المغرفة؛ وتقنية دقة الحبيبات بالألومنيوم ‏(≥ 0,015 % كلي) في الدرجات الأعلى. والمكافئ الكربوني CEV ≤ 0,40 لدرجات المستوى 36 ‏(و≤ 0,38 في الدرفلة الترموميكانيكية).

الخواص الميكانيكية

الخواص الميكانيكية — فولاذ الهيكل DH36
الخاصية	المطلوب	القيمة النموذجية	ملاحظة
حد الخضوع ReH	≥ 355 ميجاباسكال	375–420 ميجاباسكال
مقاومة الشد Rm	490–630 ميجاباسكال	510–560 ميجاباسكال
الاستطالة A5	≥ 21 %	24–30 %
شاربي V طوليًا	≥ 34 جول عند −20 °م	> 120 جول
شاربي V عرضيًا	≥ 24 جول عند −20 °م	> 80 جول
حالة التوريد	كما دُرفل (للرقيق) / مطبَّع / مدرفل تطبيعيًا / ترموميكانيكي		مطبَّع أو ترموميكانيكي فوق نحو 25–35 مم

الدرجات المكافئة

أقرب مكافئات لوح DH36 (راجع الشهادة — المكافئ ليس مطابقًا)
المنظومة	الدرجة	ملاحظة
IACS / كل الهيئات	DH36	LR DH36، BV DH36، DNV NV D36، ABS DH36، RINA DH36، TL DH36، NK KD36
ASTM	A131 Grade DH36	مطابق
EN 10025-2 / -3	S355J2 / S355N (تقريبًا)	بلا شهادة هيئة
EN 10025-4	S355M	المكافئ الترموميكانيكي
JIS G3106	KD36
GB 712	DH36	صيني

ماذا تغطّي شهادة الهيئة

في DH36 تهمّ الشهادة مرتين: فهي تسمّي الهيئة التي حضر معاينها الاختبارات، وتذكر حالة التوريد — كما دُرفل أو مطبَّع أو مدرفل تطبيعيًا أو ترموميكانيكي — التي أُثبتت فيها متانة −20 °م والتي تُؤهَّل عليها إجراءات اللحام لدى الحوض. والألواح مختومة بعلامة الهيئة و«DH36» ورقم الصبّة وحالة التوريد. ومصانعنا معتمدة لدى LR وBV وDNV وABS وRINA وTürk Loydu وClassNK؛ أخبرنا بالهيئة وهل تطلب خطة التصنيف حالة مطبَّعة أم ترموميكانيكية لنسعّر من المصنع المطابق. أما التصنيع البحري خارج التصنيف فيمكن توريده بشهادة 3.1 ومع مشاهدة 3.2 من مفتّش مستقل عند الطلب.

‏AH36 أم DH36 — بالسماكة والمنطقة

حدود سماكة استرشادية لـ AH36 قبل أن يصير DH36 مطلوبًا (والمرجع قواعد الهيئة)
منطقة الهيكل	AH36 حتى	DH36 حتى	EH36 من
البنية الداخلية والسطوح الداخلية (الفئة I)	30 مم	50 مم	> 50 مم
التغليف والقاع وسطح المقاومة الخارجي (الفئة II)	20–25 مم	40 مم	> 40 مم
شريط الجؤجؤ والحزام وحزام القاع الجانبي وسطًا (الفئة III)	15–20 مم	25–30 مم	> 30 مم
زوايا فتحات العنابر وأعالي الجوانب وقواعد الأوناش	15 مم	25 مم	> 25 مم
حرارة تصميم ≤ −10 °م (فئة جليدية أو قطبية)	لا يُستعمل مكشوفًا	حسب القواعد	حسب القواعد

تختلف القيم بين الهيئات وبحسب طول السفينة؛ والمرجع هو الرسوم المعتمدة وخطة المواد.

مدى السماكات والمقاسات المخزونة

لوح DH36 — ما نخزّنه وما يُدرفل أو يُستورد بالطلب
السماكة	العرض × الطول	التوفّر
8–15 مم	2 000 / 2 500 × 6 000 / 12 000	مخزون ومصنع
20–40 مم	2 500 / 3 000 × 6 000 / 12 000	مخزون ومصنع
50–80 مم	2 500 / 3 000 × 6 000 / 12 000	طلب مصنع
بطانة ورشة	سفع Sa 2½ + 15–25 ميكرون سيليكات زنك / إيبوكسي	عند الطلب

الوزن لكل م² ولكل لوح

وزن لوح DH36 ‏(الكثافة 7,85 كجم/دسم³، سماكة اسمية)
السماكة	كجم/م²	1 500 × 6 000 (كجم)	2 000 × 6 000 (كجم)	2 500 × 12 000 (كجم)
8 مم	62,8	565	754	1 884
10 مم	78,5	707	942	2 355
12 مم	94,2	848	1 130	2 826
15 مم	117,8	1 060	1 413	3 533
20 مم	157,0	1 413	1 884	4 710
25 مم	196,3	1 766	2 355	5 888
30 مم	235,5	2 120	2 826	7 065
40 مم	314,0	2 826	3 768	9 420
50 مم	392,5	3 533	4 710	11 775
60 مم	471,0	4 239	5 652	14 130
80 مم	628,0	5 652	7 536	18 840

الأوزان اسمية — وسماح المصنع حسب EN 10029 فئة A يضيف حتى +4 % في الألواح الرقيقة؛ والفوترة بالوزن النظري ما لم يُتفق على غير ذلك.

اللحام والقصّ والتصنيع

الحم بمواد معتمدة من فئة 3Y ‏(MAG وسلك محشو وقوس مغمور وأقطاب يدوية)؛ بلا تسخين مسبق حتى نحو 30 مم عند CEV ≤ 0,40، و50–100 °م فوق ذلك؛ واشتراط صدم معدن اللحام عند −20 °م هو سبب تحديد مواد الفئة 3 بدل 2. والتزم بحدود المدخل الحراري التي يعطيها المصنع للّوح الترموميكانيكي (عادة ≤ 5 كيلوجول/مم في القوس المغمور من وجه واحد). أما القطع بالبلازما والأكسجين وتشطيب الحواف والتشكيل البارد عند ≥ 3 × t والتسخين الخطي دون 600 °م ‏(ترموميكانيكي) أو 650 °م ‏(مطبَّع) فممارسة معتادة في الأحواض؛ ولا تطبيع للّوح الترموميكانيكي بعد التصنيع.

أين يُستعمل

ألواح شريط الجؤجؤ وحزام السطح وحزام القاع الجانبي
التغليف السميك وسطح المقاومة في السفن الكبيرة
جوانب فتحات العنابر وزواياها وقواعد الأوناش
هياكل سفن الفئة الجليدية والمياه الباردة
المنصّات البحرية والمنصّات الرافعة ووحدات الإنتاج العائمة وسفن تركيب المراوح
العناصر الإنشائية الثقيلة في الكرّاءات وسفن الرفع الثقيل

‏DH36 مقابل AH36 وEH36

AH36 هو المقاومة نفسها مختبَرة عند 0 °م، ويكفي الألواح الأرقّ والأقل حرجًا؛ ويُفرض DH36 عند −20 °م كلما ازدادت السماكة والإجهاد؛ وEH36 عند −40 °م لأسمك الألواح وأبرد الخدمات. وخارج الأعمال المصنّفة يعطي S355J2 المقاومة نفسها وحرارة الصدم نفسها بشهادة مصنع 3.1.

السعر

يُسعَّر بالدفعة عند الطلب؛ ويحمل DH36 علاوة على AH36 مقابل التطبيع أو الدرفلة الترموميكانيكية، كما تدخل شهادة الهيئة ومقاس اللوح وبطانة الورشة في السعر. أرسل كشف الألواح من خطة التصنيف ليصلك عرض ثابت خلال يوم عمل.

DH36 · 8–80 mmحسب الطلبUSD/MT · FOB إسطنبول

نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.

التصدير والتعبئة

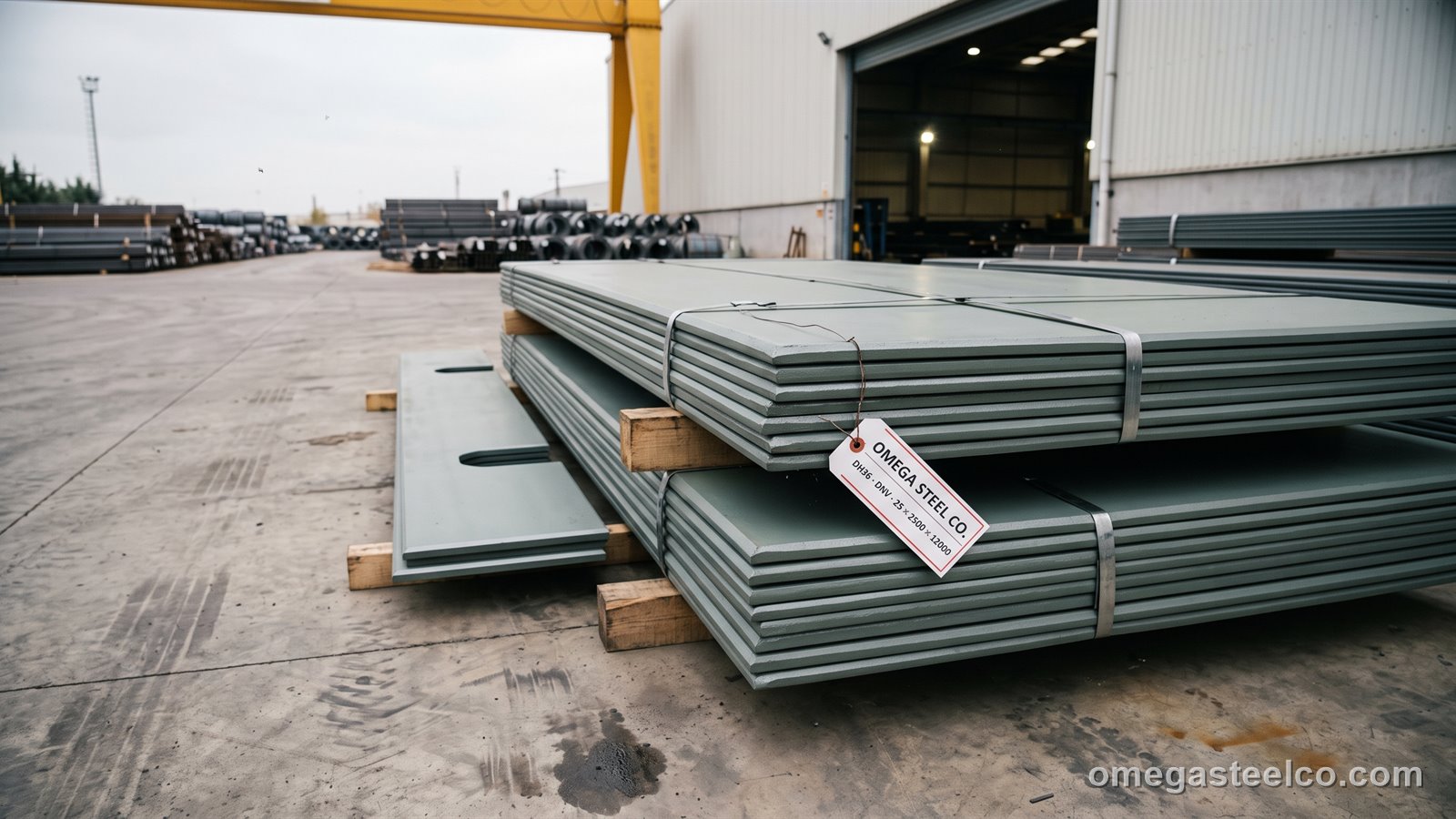

تعبئة لوح DH36: ألواح مربوطة على عوارض خشب صلب (بحد أقصى 5 أطنان للرزمة) مع حماية الحواف وتعليم أرقام الصبّات؛ وتستوعب حاوية 40 قدمًا HC نحو 24–25 طنًا من لوح 6 م. أما اللوح الزائد الطول فيُحمَّل على فلات-راك، واللوح الثقيل فوق 25 طنًا للقطعة يسافر كبضاعة عامة من دريندجه. الرمز الجمركي 7208.51 / 7208.52.

البند	التفاصيل
الحد الأدنى للطلب	5 أطنان لكل مقاس؛ 20 طنًا لكل دفعة شهادة
الإنكوترمز	FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو
مدة التوريد	المخزون 10–25 مم: 1–2 أسبوع؛ طلب مصنع 4–6 أسابيع
التغليف	ألواح على عوارض مربوطة ومختومة؛ والمبطّنة بفواصل
الحاوية / الشاحنة	20 قدمًا ≈ 20 طنًا؛ 40 قدمًا HC ≈ 24 طنًا؛ واللوح 12 م والثقيل كبضاعة عامة من دريندجه
المستندات	فاتورة، قائمة تعبئة، شهادة EN 10204 3.1 (و3.2 عند الطلب)، شهادة منشأ؛ SASO / SONCAP / PVoC عند الطلب
الدفع	30 % مقدمًا والباقي مقابل نسخة بوليصة الشحن؛ اعتماد مستندي بالاطلاع للطلبات فوق 100 طن

الشهادات والاختبارات

مستندات لوح DH36: شهادة مصنع EN 10204 3.1 كمعيار (رقم الصبّة والتحليل والشد وشاربي وحالة التوريد)؛ وتتوفّر شهادة 3.2 بمفتّش مستقل وتقارير فحص بالموجات حسب EN 10160 واختبارات شاربي إضافية عند حرارة منخفضة للألواح فوق 8 مم عند الطلب.

كيفية الطلب

حدّد DH36 والهيئة وكشف السماكة × العرض × الطول والكمية وحالة التوريد (مطبَّع / ترموميكانيكي) إن طلبتها خطة التصنيف وبطانة الورشة ومرجع السفينة أو المشروع.

المعايير

IACS UR W11
LR / BV / DNV / ABS / RINA / TL rules
ASTM A131 Grade DH36
Society certificate (3.2 equivalent)

درجات الصلب

بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: DH36 · AH36 · EH36

الأسئلة الشائعة

ما هو فولاذ DH36؟

فولاذ بناء سفن عالي المقاومة بخضوع أدنى 355 ميجاباسكال وصدم شاربي 34 جول عند −20 °م — يُفرض في ألواح الهيكل الأسمك والأكثر حرجًا وفي سفن المياه الباردة، ويُدرفل في مصانع معتمدة بشهادة الهيئة.

ما الفرق بين DH36 وAH36؟

المقاومة متطابقة؛ لكن DH36 يضمن المتانة عند −20 °م ‏(وAH36 عند 0 °م) ويكون عادة مطبَّعًا أو ترموميكانيكيًا فوق 25–35 مم. وتفرضه القواعد كلما ازدادت السماكة والإجهاد.

ما مكافئ DH36؟

‏ASTM A131 DH36 مطابق له؛ وأقرب المكافئات الإنشائية بلا اعتماد هيئة هي S355J2 أو S355N ‏(EN 10025).

هل يحتاج DH36 تسخينًا مسبقًا للّحام؟

لا حتى نحو 30 مم مع مواد من فئة 3Y؛ و50–100 °م فوق ذلك أو في الورش الباردة.

متى يُفرض DH36 بدل AH36؟

بحسب جداول فئات المواد لدى الهيئة: عادة فوق 20 مم في شريط الجؤجؤ والحزام، وفوق 25–40 مم في التغليف والسطح، وفي البنية المكشوفة كلها في سفن الفئة الجليدية والمناخ البارد.

لوح فولاذ DH36
