Was ist P355NL1 Druckbehälterblech?
EN 10028-3 ordnet seine Feinkorn-Druckbehälterstähle nach Festigkeit (P275, P355, P460) und nach Zähigkeitsklasse: N (−20 °C), NH (−20 °C mit Warmstreckgrenzenwerten), NL1 (−40 °C) und NL2 (−50 °C). P355NL1 (1.0566) teilt daher 355 MPa Streckgrenze, 490–630 MPa Zugfestigkeit und den normalisierten Lieferzustand mit P355NH, ist aber so erschmolzen, dass 27 J quer und 40 J längs bei −40 °C erreicht werden: Kohlenstoff auf 0,18 % begrenzt, Schwefel auf 0,010 %, der Nickelspielraum steigt auf 0,50 %, und die Niob-Vanadium-Titan-Kornfeinung ist so eingestellt, dass nach dem Normalisieren ein Korn ASTM 7 oder feiner bleibt. Das Ergebnis ist ein Blech, das — anders als ein normalisierter C-Mn-Stahl — seine Hochlagenzähigkeit bis zur −40-°C-Auslegungstemperatur von Propan- und LPG-Betrieb behält (Propan siedet bei −42 °C, und ein Behälter, der beim Abblasen selbstkühlen kann, wird darauf ausgelegt), ohne zu einem Nickelstahl greifen zu müssen. Unter PED und AD 2000 ist P355NL1 das Standardblech für LPG-Kugeln und -Zylinder mit MDMT −40 °C, für erdüberdeckte Lager, Ammoniak- und Butadienbehälter und für jeden Prozessbehälter, dessen Standort-Wintertiefstwert die MDMT setzt — kasachische und usbekische Gasanlagen, LPG-Terminals am Balkan, irakische und kaukasische Raffinerien in Höhenlage. Es dient auch als Konstruktionsblech für Kran- und Bergbaugeräte in kalten Regionen, wo ein zertifizierter −40-°C-Feinkornstahl mit Druckgeräte-Dokumentation gewünscht ist.
Chemische Zusammensetzung
| Element | C | Si | Mn | P | S | Al | Nb | V | Ti | Ni | Cr | Mo | Cu | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| max. % (Schmelze) | ≤ 0,18 | ≤ 0,50 | 1,10–1,70 | ≤ 0,025 | ≤ 0,010 | ≥ 0,020 | ≤ 0,05 | ≤ 0,10 | ≤ 0,03 | ≤ 0,50 | ≤ 0,30 | ≤ 0,08 | ≤ 0,30 | ≤ 0,020 |
Nb + Ti + V ≤ 0,12 %. Die Werke fahren für NL1 typisch C 0,12–0,15 %, S ≤ 0,005 %. CEV ≤ 0,43.
Mechanische Eigenschaften
| Dicke | Streckgrenze ReH min (MPa) | Zugfestigkeit Rm (MPa) | Dehnung A min | Kerbschlagarbeit KV |
|---|---|---|---|---|
| ≤ 16 mm | 355 | 490–630 | 22 % | 27 J quer / 40 J längs bei −40 °C |
| > 16–40 mm | 345 | 490–630 | 22 % | 27 / 40 J bei −40 °C |
| > 40–60 mm | 335 | 490–630 | 22 % | 27 / 40 J bei −40 °C |
| > 60–100 mm | 325 | 480–620 | 21 % | 27 / 40 J bei −40 °C |
| Erhöhte Temperatur | — | — | — | Rp0,2 bei 50–400 °C wie P355NH auf Anfrage |
Vergleichbare Werkstoffe
| System | Güte | Hinweis |
|---|---|---|
| DIN 17102 | TStE 355 | direkter Vorgänger |
| EN 10028-3 | P355NH / P355NL2 | Geschwister: −20 / −50 °C |
| ASTM | A537 Cl. 1 (Option −45 °C) | normalisiertes C-Mn-Si-Druckbehälterblech |
| ASTM | A516 Gr. 70 normalisiert + Kerbschlag | unter ASME häufig ersetzt |
| EN 10025-3 | S355NL | Baustahl −50 °C, keine Druckgerätezertifizierung |
| GOST 5520 | 09G2S (ca.) | GUS-Tieftemperatur-Behälterstahl |
Auslegungstemperatur und Gütewahl
| MDMT | Güte | Kerbschlagprüfung | Typischer Einsatz |
|---|---|---|---|
| ≥ −20 °C | P355N / P355NH | 40 J bei −20 °C | Dampftrommeln, Druckluftbehälter, LPG bei Umgebungstemperatur in gemäßigtem Klima |
| −20 bis −40 °C | P355NL1 | 27 J bei −40 °C | Propan-/LPG-Kugeln und -Zylinder, erdüberdeckte Lager, Kontinentalwinter |
| −40 bis −50 °C | P355NL2 | 27 J bei −50 °C | gekühltes LPG, sibirische und arktische Standorte |
| unter −50 °C | Nickelstähle (X8Ni9, 5 % Ni) / austenitisch | — | LNG, Ethylen, LPG bei −60 °C |
Kerbschlagwerte sind Mindestwerte quer bei der genannten Temperatur nach EN 10028-3 Tabelle 5; Längswerte liegen höher. Druckgeräteregelwerk (PED / AD 2000 / ASME VIII) und Auslegungs-MDMT bestimmen die Wahl.
Dickenbereich und Lagerabmessungen
| Dicke | Breiten × Längen | Verfügbarkeit |
|---|---|---|
| 6–12 mm | 2 000 / 2 500 × 6 000–12 000 | auf Bestellung 4–6 Wochen |
| 15–40 mm | 2 500 / 3 000 × 6 000–12 000 | auf Bestellung 4–6 Wochen; Kugelsegmente nach Zeichnung geschnitten |
| 50–100 mm | 2 500 × 6 000–10 000 | auf Bestellung 6–7 Wochen; UT S1/E1 |
| Bodenronden | Ronden bis Ø 4 000 mm | plasmageschnitten, angefast |
Gewicht je m² und je Tafel
| Dicke | kg/m² | 1 500 × 6 000 (kg) | 2 000 × 6 000 (kg) | 2 500 × 12 000 (kg) |
|---|---|---|---|---|
| 6 mm | 47.1 | 424 | 565 | 1 413 |
| 8 mm | 62.8 | 565 | 754 | 1 884 |
| 10 mm | 78.5 | 707 | 942 | 2 355 |
| 12 mm | 94.2 | 848 | 1 130 | 2 826 |
| 15 mm | 117.8 | 1 060 | 1 413 | 3 533 |
| 20 mm | 157.0 | 1 413 | 1 884 | 4 710 |
| 25 mm | 196.3 | 1 766 | 2 355 | 5 888 |
| 30 mm | 235.5 | 2 120 | 2 826 | 7 065 |
| 40 mm | 314.0 | 2 826 | 3 768 | 9 420 |
| 50 mm | 392.5 | 3 533 | 4 710 | 11 775 |
| 60 mm | 471.0 | 4 239 | 5 652 | 14 130 |
| 80 mm | 628.0 | 5 652 | 7 536 | 18 840 |
| 100 mm | 785.0 | 7 065 | 9 420 | 23 550 |
Nenngewichte — die Walztoleranz nach EN 10029 Klasse A bringt bei dünnem Blech bis +4 %; berechnet wird nach theoretischem Gewicht, sofern nicht anders vereinbart.
Schweißen, Schneiden und Umformen
Qualifizierte Verfahren mit basischen, wasserstoffarmen Zusatzwerkstoffen, die 27 J bei −40 °C in Naht und WEZ liefern (Klasse E42 5 / G42 5 oder besser, nickelhaltige Drähte für dicke Querschnitte); Vorwärmen 75 °C über 25 mm und 100–125 °C über 40 mm; Zwischenlagentemperatur ≤ 200 °C; Streckenenergie 1,0–3,0 kJ/mm, um das Feinkorn zu erhalten. Spannungsarmglühen bei 550–600 °C, wo das Regelwerk es verlangt — P355NL1 verträgt das Glühen ohne Zähigkeitsverlust. Kaltumformen von Kugelsegmenten und Böden ist üblich; Warmumformen über 950 °C erfordert erneutes Normalisieren.
Einsatzgebiete
- LPG- und Propankugeln, -zylinder und erdüberdeckte Behälter (MDMT −40 °C)
- Gekühlte Ammoniak- und Butadienlager
- Prozessbehälter und Kolonnen in Kasachstan, Usbekistan, am Balkan und im Kaukasus
- Kran-, Bergbau- und Schienenfahrzeuge in kalten Regionen mit zertifiziertem −40-°C-Blech
- Böden, Stutzen und Standzargen von Tieftemperaturbehältern
P355NL1 vs. P355NH vs. P355NL2
P355NH ist die −20-°C-Güte mit Warmstreckgrenzenwerten — günstiger, breiter bevorratet und ausreichend für LPG-Betrieb in gemäßigtem Klima. P355NL1 fügt die −40-°C-Garantie für Propan und Kontinentalwinter zu einem moderaten Aufpreis hinzu; P355NL2 (−50 °C) ist die Stufe für gekühltes LPG und sibirische Standorte. Für dieselben −40 °C ohne Druckgerätezertifizierung ist der Baustahl S355NL das günstigere Blech; für 460 MPa bei −20 °C siehe P460NH.
Preis
P355NL1 wird als importiertes Tieftemperatur-Feinkorn-Druckbehälterblech etwa 300 USD/t über der S235JR-Basis bepreist — rund 50 USD/t über P355NH; UT, Z-Güte und 3.2-Abnahme kommen je Tonne hinzu. Richtspanne FOB Istanbul unten; Festpreis je Tafelliste innerhalb eines Arbeitstages.
Preisspannen aus unserer wöchentlichen Exportliste (September 2026), FOB Istanbul, volle Container, ohne Fracht und Zertifikate. Festpreis pro Projekt auf Anfrage innerhalb eines Werktags.
Export und Verpackung

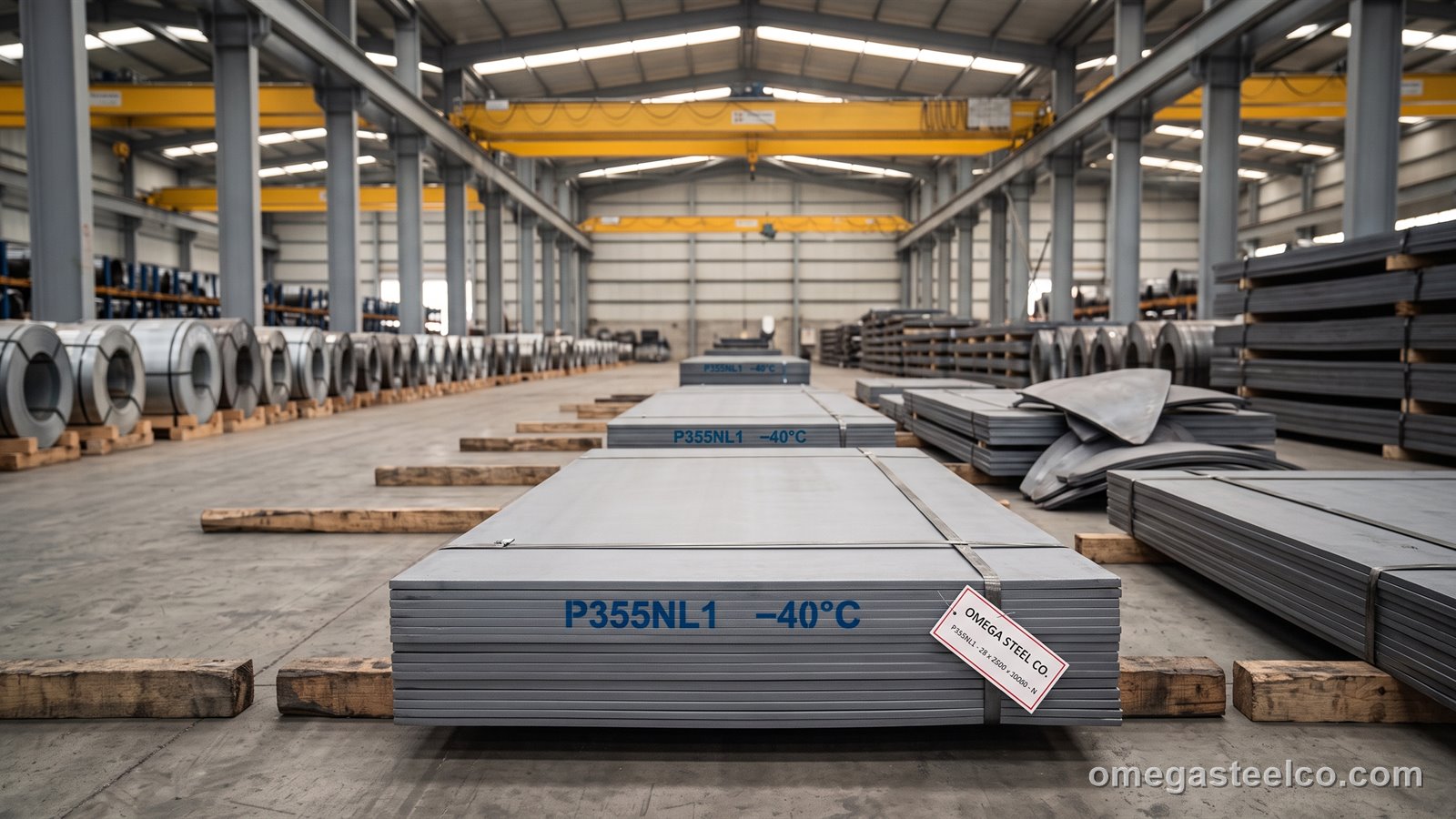

P355NL1 Druckbehälterblech verlässt Dilovası auf Holzkufen in Paketen bis 5 t, stahlgebändert mit Kantenschutz und der Schmelzennummer auf jeder Tafel. Ein 40' HC trägt 24–25 t 6-m-Tafeln; kurze Tafeln gehen mit 20 t in einen 20'. 12-m- und Grobblech gehen per Flatrack oder Breakbulk ab Hafen Derince. Zollcode 7208.51 / 7208.52.
| Punkt | Detail |
|---|---|
| Mindestmenge | 20 t je Zeugnislos |
| Incoterms | FOB Istanbul · CIF / CFR Golf, Afrika · DAP EU, Balkan, Irak, Kaukasus · DAP Aktau |
| Lieferzeit | Werksbestellung 4–7 Wochen; kein Lagerartikel |
| Verpackung | Tafeln auf Holzkufen bis 5 t, stahlgebändert mit Kantenschutz, Schmelzennummer auf jeder Tafel |
| Container / LKW | 20' ≈ 20 t; 40' HC ≈ 24 t; 12 m und Grobblech als Flatrack / Breakbulk ab Derince |
| Dokumente | Rechnung, Packliste, EN 10204 3.1 (3.2 auf Anfrage), Ursprungszeugnis; SASO / SONCAP / PVoC auf Anfrage |
| Zahlung | 30 % Anzahlung, Rest gegen B/L-Kopie; L/C bei Sicht ab 100 t |
Zeugnisse und Prüfung
P355NL1 Druckbehälterblech wird mit EN 10204 3.1-Zeugnissen geliefert, die den aufgestempelten Schmelzennummern zugeordnet sind. Wo das Projekt es verlangt, organisieren wir die 3.2-Abnahme mit Lloyd's, BV, TÜV oder SGS, Ultraschallprüfung nach EN 10160 und Kerbschlagprüfung bei der von Ihnen genannten Temperatur.
Bestellung
Senden Sie Dicke × Breite × Länge oder die Segment-/Bodenzeichnungen, Tonnage, MDMT und Druckgeräteregelwerk, Zeugnisstufe (3.1 / 3.2 mit Abnehmer), UT-Klasse, Z-Güte und ob eine Glühsimulation nötig ist; wir melden Werkstermin und Preis innerhalb eines Arbeitstages.
Normen
- EN 10028-3:2017 — P355NL1, 1.0566
- PED 2014/68/EU; AD 2000 W1 / W10
- EN 10160 UT; EN 10164 Z15/Z25/Z35
- DIN 17102 — TStE 355 (withdrawn)
Güten
Werkstoffdatenblätter (Chemie, Mechanik, Vergleichsgüten) auf unserer Referenzseite: P355NL1 · P355NH · P355NL2
Häufige Fragen
Was ist P355NL1-Stahl?
Ein normalisierter, mikrolegierter Feinkorn-Druckbehälterstahl nach EN 10028-3 (1.0566) mit 355 MPa Streckgrenze und garantierter Kerbschlagarbeit bei −40 °C (27 J quer), eingesetzt für LPG- und Propankugeln, -zylinder und Tieftemperatur-Prozessbehälter.
Was ist der Unterschied zwischen P355NH und P355NL1?
Gleiche Festigkeit und gleicher Lieferzustand; NH wird bei −20 °C geprüft und trägt Warmstreckgrenzenwerte, NL1 wird bei −40 °C geprüft mit engerem Kohlenstoff und Schwefel. NL1 ist gefordert, wenn die Auslegungstemperatur unter −20 °C liegt.
Ist P355NL1 für Propanlager geeignet?
Ja — Propan siedet bei −42 °C, und LPG-Behälter mit Selbstkühlungsfällen werden auf MDMT −40 °C ausgelegt, genau die Prüftemperatur von P355NL1; es ist das Standardblech für LPG-Kugeln unter PED und AD 2000.
Was ist die ASTM-Entsprechung von P355NL1?
A537 Klasse 1 mit der Kerbschlagoption −45 °C oder A516 Grade 70 normalisiert mit zusätzlicher Tieftemperatur-Kerbschlagprüfung; keines ist ohne Regelwerksprüfung ein direkter Ersatz.
Kann P355NL1 spannungsarmgeglüht werden?
Ja — Glühen bei 550–600 °C ist üblich, und die Güte behält ihre −40-°C-Zähigkeit; Proben mit simulierter Glühung können für die Verfahrensqualifikation geliefert werden.
