Was ist P460NH Druckbehälterblech?
P460NH (1.8935) erreicht seine 460 MPa auf demselben Weg wie P355NH — aluminiumberuhigt, Niob-Vanadium-Titan-mikrolegiert, normalisiert —, aber mit einer reicheren Bilanz: Mangan bis 1,70 %, Nickel bis 0,80 %, Vanadium bis 0,20 % und ein Stickstoffspielraum, der Vanadiumnitrid den Ferrit feinen und verfestigen lässt. Das Kürzel NH bedeutet, dass das Zeugnis Streckgrenzenwerte bei erhöhter Temperatur trägt (typisch 415 MPa bei 100 °C, 345 MPa bei 300 °C, 290 MPa bei 400 °C), sodass der Konstrukteur die höhere zulässige Spannung des Druckgeräteregelwerks bis 400 °C nutzen kann, und dass 40 J längs bei −20 °C garantiert sind. Gegenüber P355NH liegt die zulässige Spannung rund 30 % höher, was bei gegebenem Durchmesser und Druck einen 25–30 % dünneren Mantel ergibt: ein 8-m³-Druckluftbehälter bei 40 bar geht von 22 mm auf 16 mm, ein 60-mm-Reaktormantel auf 45 mm — weniger Schweißlagen, leichtere Hübe und oft das Unterschreiten der Dickengrenze, ab der Spannungsarmglühen Pflicht ist. Typische Anwendungen sind Hochdruck-Luft- und Gasbehälter, Hydraulik- und Stickstoffakkumulatoren, CNG- und Wasserstoffpufferbehälter, dickwandige Kolonnen und Reaktoren, Kesseltrommeln, wo die Auslegung dickenbegrenzt ist, und mobile Druckgeräte (Straßentankwagen, ISO-Tanks), bei denen jede Tonne Leergewicht zählt. Das Blech wird auch in Kranen und mobilen Geräten tragend eingesetzt, wenn ein zertifiziertes normalisiertes 460-MPa-Blech gewünscht ist; das Baustahl-Geschwister ist S460N.
Chemische Zusammensetzung
| Element | C | Si | Mn | P | S | Al | Nb | V | Ti | Ni | Cr | Mo | Cu | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| max. % (Schmelze) | ≤ 0,20 | ≤ 0,60 | 1,10–1,70 | ≤ 0,025 | ≤ 0,015 | ≥ 0,020 | ≤ 0,05 | ≤ 0,20 | ≤ 0,03 | ≤ 0,80 | ≤ 0,30 | ≤ 0,10 | ≤ 0,70 | ≤ 0,025 |
Nb + Ti + V ≤ 0,22 %. CEV typisch 0,48–0,53 — Vorwärmen ist für die meisten Dicken erforderlich.
Mechanische Eigenschaften
| Dicke | Streckgrenze ReH min (MPa) | Zugfestigkeit Rm (MPa) | Dehnung A min | Kerbschlagarbeit KV |
|---|---|---|---|---|
| ≤ 16 mm | 460 | 570–720 | 17 % | 40 J bei −20 °C (längs) / 27 J quer |
| > 16–40 mm | 445 | 570–720 | 17 % | 40 J bei −20 °C |
| > 40–60 mm | 430 | 570–720 | 17 % | 40 J bei −20 °C |
| > 60–80 mm | 415 | 550–700 | 17 % | 40 J bei −20 °C |
| Rp0,2 bei 200 / 300 / 400 °C | ≥ 370 / 345 / 290 | — | — | zertifiziert (NH) |
Vergleichbare Werkstoffe
| System | Güte | Hinweis |
|---|---|---|
| DIN 17102 | WStE 460 | direkter Vorgänger |
| EN 10028-3 | P460N / P460NL1 / P460NL2 | Geschwister: ohne Warmwerte / −40 / −50 °C |
| EN 10025-3 | S460N / S460NL | Baustahl-Entsprechungen, keine Druckgerätezertifizierung |
| ASTM | A737 Gr. C | Nb-V-normalisiertes Druckbehälterblech, 415 MPa |
| ASTM | A612 (ca.) | hochfestes normalisiertes C-Mn-Si |
| EN 10028-6 | P460Q / P460QH | vergütete Route zur selben Festigkeit |
Wanddickenersparnis gegenüber P355
| Behälter | Auslegungsdruck | Innen-Ø | Wand P355NH | Wand P460NH | Stahlersparnis |
|---|---|---|---|---|---|
| Druckluftbehälter 8 m³ | 40 bar | 1 800 mm | 22 mm | 17 mm | ≈ 23 % |
| Stickstoffakkumulator | 100 bar | 1 000 mm | 30 mm | 24 mm | ≈ 20 % |
| Prozesskolonne | 25 bar bei 300 °C | 2 800 mm | 28 mm | 21 mm | ≈ 25 % |
| Reaktormantel | 60 bar bei 350 °C | 3 000 mm | 68 mm | 52 mm | ≈ 24 % |
| CNG-Puffer | 250 bar | 600 mm | 45 mm | 35 mm | ≈ 22 % |
Nur zur Veranschaulichung — maßgebend ist die Berechnung des Behälterkonstrukteurs nach dem anwendbaren Regelwerk; die Ersparnis schrumpft, wo Außendruck, Stutzen oder Ermüdung die Dicke bestimmen.
Dickenbereich und Lagerabmessungen
| Dicke | Breiten × Längen | Verfügbarkeit |
|---|---|---|
| 8–15 mm | 2 000 / 2 500 × 6 000–12 000 | auf Bestellung 5–7 Wochen |
| 20–40 mm | 2 500 / 3 000 × 6 000–12 000 | auf Bestellung 5–7 Wochen |
| 50–80 mm | 2 500 × 6 000–10 000 | auf Bestellung 7–8 Wochen; UT S1/E1 |
| Bodenronden | Ronden bis Ø 3 500 mm | plasmageschnitten, angefast |
Gewicht je m² und je Tafel
| Dicke | kg/m² | 1 500 × 6 000 (kg) | 2 000 × 6 000 (kg) | 2 500 × 12 000 (kg) |
|---|---|---|---|---|
| 8 mm | 62.8 | 565 | 754 | 1 884 |
| 10 mm | 78.5 | 707 | 942 | 2 355 |
| 12 mm | 94.2 | 848 | 1 130 | 2 826 |
| 15 mm | 117.8 | 1 060 | 1 413 | 3 533 |
| 20 mm | 157.0 | 1 413 | 1 884 | 4 710 |
| 25 mm | 196.3 | 1 766 | 2 355 | 5 888 |
| 30 mm | 235.5 | 2 120 | 2 826 | 7 065 |
| 40 mm | 314.0 | 2 826 | 3 768 | 9 420 |
| 50 mm | 392.5 | 3 533 | 4 710 | 11 775 |
| 60 mm | 471.0 | 4 239 | 5 652 | 14 130 |
| 80 mm | 628.0 | 5 652 | 7 536 | 18 840 |
Nenngewichte — die Walztoleranz nach EN 10029 Klasse A bringt bei dünnem Blech bis +4 %; berechnet wird nach theoretischem Gewicht, sofern nicht anders vereinbart.
Schweißen, Schneiden und Umformen
P460NH schweißt mit qualifizierten Verfahren gut, verlangt aber Disziplin: basische, wasserstoffarme Zusatzwerkstoffe der 500-MPa-Klasse (E50 4 / G50 4 oder Ni-Mo-Drähte für dicke Querschnitte), Vorwärmen 100 °C ab 15 mm und 125–150 °C über 30 mm, Zwischenlagentemperatur ≤ 220 °C, Streckenenergie 1,0–2,5 kJ/mm, um das Feinkorn und die −20-°C-Zähigkeit in der WEZ zu halten. Spannungsarmglühen bei 550–580 °C, wo das Regelwerk es verlangt; das Werk kann Daten mit simulierter Glühung liefern. Kaltumformen bis R ≥ 5 t; Warmumformen erfordert erneutes Normalisieren bei 900–940 °C.
Einsatzgebiete
- Hochdruck-Luft-, Stickstoff- und Gasbehälter
- Hydraulikakkumulatoren und CNG-/Wasserstoffpufferbehälter
- Dickwandige Kolonnen, Reaktoren und Hydrocracker-Mäntel
- Kesseltrommeln und Sammler, wo die Dicke begrenzt
- Straßentankwagen, ISO-Tanks und mobile Druckgeräte
- Kran- und Bergbaustrukturen mit zertifiziertem normalisiertem 460-MPa-Blech
P460NH vs. P355NH vs. S460N
P355NH ist das alltägliche Feinkorn-Druckbehälterblech — günstiger je Tonne, leichter zu schweißen, kein Vorwärmen unter 25 mm; P460NH rechnet sich, wenn der Behälter dickengetrieben oder gewichtskritisch ist und die 25–30 % dünnere Wand den höheren Tonnenpreis und das Vorwärmen überwiegt. S460N ist derselbe Stahl ohne Druckgerätezertifizierung und Warmwerte, für tragende Zwecke. Für −40-°C-Betrieb setzt die Familie sich als P460NL1 fort; für noch höhere Festigkeit ist die vergütete Route P460Q / P500Q.
Preis
P460NH wird als importiertes hochfestes Feinkorn-Druckbehälterblech etwa 380 USD/t über der S235JR-Basis bepreist — rund 130 USD/t über P355NH, was die dünnere Wand meist mehr als zurückzahlt; UT, Z-Güte und 3.2-Abnahme kommen je Tonne hinzu. Richtspanne FOB Istanbul unten; Festpreis je Tafelliste innerhalb eines Arbeitstages.
Preisspannen aus unserer wöchentlichen Exportliste (September 2026), FOB Istanbul, volle Container, ohne Fracht und Zertifikate. Festpreis pro Projekt auf Anfrage innerhalb eines Werktags.
Export und Verpackung

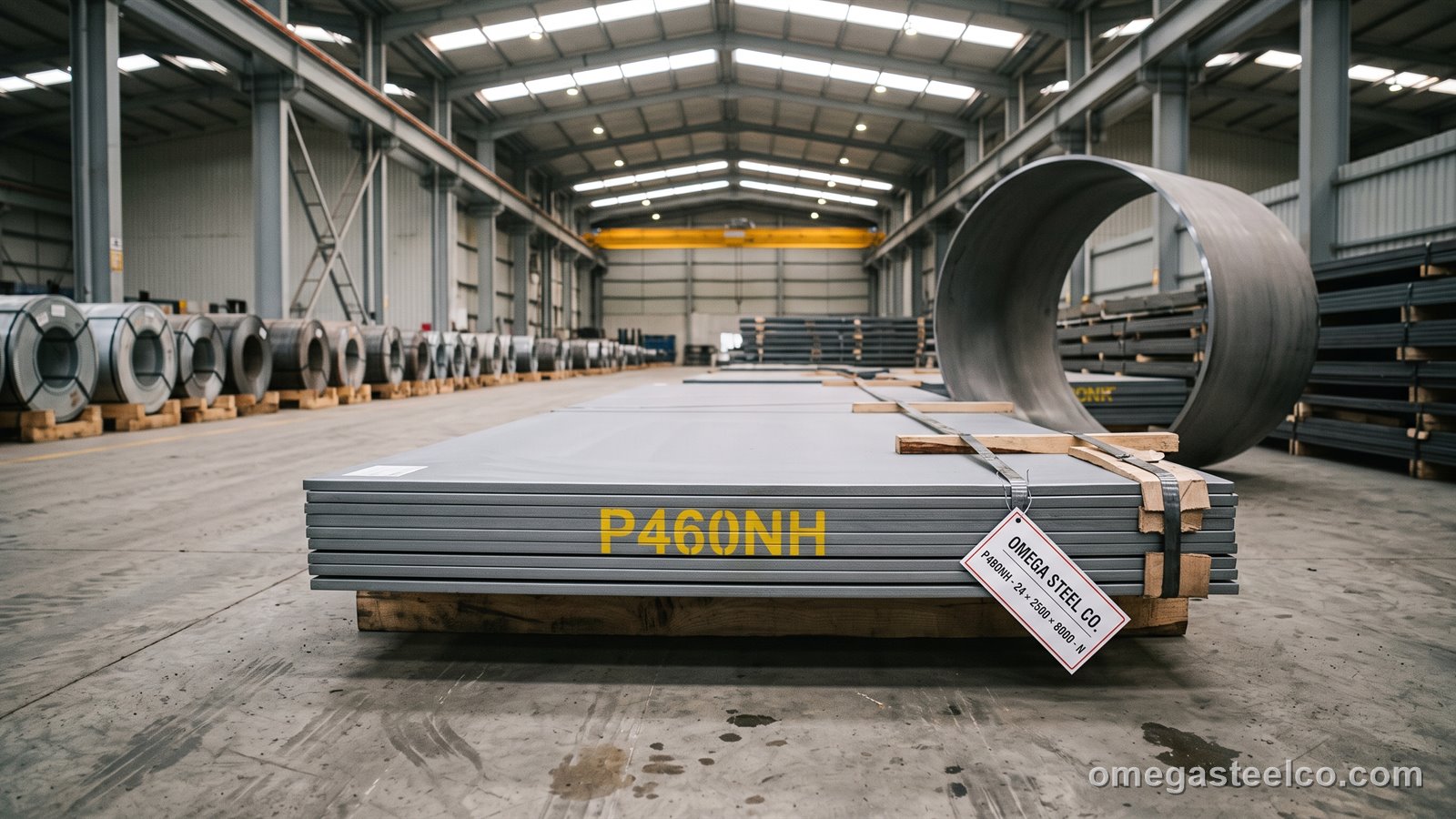

P460NH Druckbehälterblech verlässt Dilovası auf Holzkufen in Paketen bis 5 t, stahlgebändert mit Kantenschutz und der Schmelzennummer auf jeder Tafel. Sechs-Meter-Tafeln laden 24–25 t in einen 40' HC. 12-m- und Grobblech gehen per Flatrack oder Breakbulk ab Hafen Derince. Zollcode 7208.51 / 7208.52.
| Punkt | Detail |
|---|---|
| Mindestmenge | 20 t je Zeugnislos |
| Incoterms | FOB Istanbul · CIF / CFR Golf, Afrika · DAP EU, Balkan, Irak, Kaukasus · DAP Aktau |
| Lieferzeit | Werksbestellung 5–8 Wochen; kein Lagerartikel |
| Verpackung | Tafeln auf Holzkufen bis 5 t, stahlgebändert mit Kantenschutz, Schmelzennummer auf jeder Tafel |
| Container / LKW | 20' ≈ 20 t; 40' HC ≈ 24 t; 12 m und Grobblech als Flatrack / Breakbulk ab Derince |
| Dokumente | Rechnung, Packliste, EN 10204 3.1 (3.2 auf Anfrage), Ursprungszeugnis; SASO / SONCAP / PVoC auf Anfrage |
| Zahlung | 30 % Anzahlung, Rest gegen B/L-Kopie; L/C bei Sicht ab 100 t |
Zeugnisse und Prüfung
Dokumentation für P460NH Druckbehälterblech: EN 10204 3.1-Werkszeugnis als Standard (Schmelzennummer, Analyse, Zugversuch, Kerbschlag, Zustand); 3.2 mit unabhängigem Abnehmer, UT-Berichte nach EN 10160 und zusätzliche Tieftemperatur-Kerbschlagversuche sind bei Bestellung für Tafeln über 8 mm verfügbar.
Bestellung
Senden Sie Dicke × Breite × Länge oder die Mantel-/Bodenzeichnungen, Tonnage, Auslegungsdruck und -temperatur, Druckgeräteregelwerk, Zeugnisstufe (3.1 / 3.2), UT-Klasse, Z-Güte und Glühanforderung; wir melden Werkstermin und Preis innerhalb eines Arbeitstages.
Normen
- EN 10028-3:2017 — P460NH, 1.8935 (also P460N, P460NL1, P460NL2)
- PED 2014/68/EU; AD 2000 W1
- EN 10160 UT; EN 10164 Z15/Z25/Z35
- DIN 17102 — WStE 460 (withdrawn)
Güten
Werkstoffdatenblätter (Chemie, Mechanik, Vergleichsgüten) auf unserer Referenzseite: P460NH · P355NH · S460N
Häufige Fragen
Was ist P460NH-Stahl?
Der höchstfeste normalisierte Feinkorn-Druckbehälterstahl der EN 10028-3 (1.8935): 460 MPa Streckgrenze, 570–720 MPa Zugfestigkeit, 40 J bei −20 °C, mit zertifizierten Streckgrenzenwerten bis 400 °C — eingesetzt, um Hochdruckbehälter dünner und leichter zu bauen.
Wie viel dünner kann ein Behälter in P460NH statt P355NH sein?
Etwa 25–30 % bei einem Mantel, dessen Dicke der Innendruck bestimmt, weil die zulässige Spannung rund 30 % höher liegt; maßgebend ist die Regelwerksberechnung des Konstrukteurs.
Braucht P460NH Vorwärmen?
Ja — 100 °C ab etwa 15 mm und 125–150 °C über 30 mm mit wasserstoffarmen Zusatzwerkstoffen der 500-MPa-Klasse; das Kohlenstoffäquivalent liegt um 0,50.
Was ist die ASTM-Entsprechung von P460NH?
Keine exakte; A737 Grade C (Nb-V-normalisiert, 415 MPa) ist das nächste normalisierte Druckbehälterblech, A612 wird gelegentlich verglichen. Unter ASME sind Code Case und Werkstoffzulassung zu prüfen.
Ist P460NH ab Lager verfügbar?
Nein — es ist ein Werksbestellblech aus EU-Werken, 5–8 Wochen, mindestens 20 t je Los, in 8–80 mm.
