ما هو الكنال UPN؟
UPN (أي U-Profil Normal وفق DIN 1026-1) هو الكنال المدرفل على الساخن الكلاسيكي: عصب وشفتان تميل أوجههما الداخلية بمقدار 8 %، مع أنصاف أقطار وصل سخية وعصب سميك. والرقم هو العمق بالمليمتر؛ وعرض الشفة يكبر من 38 مم (UPN 50) إلى 110 مم (UPN 400). والميل يجعل المقطع جاسئاً وسهل الدرفلة، وقد ساد الإنشاءات الأوروبية قرناً كاملاً قبل ظهور UPE ذي الشفاه المتوازية؛ وفي تركيا ودول الكومنولث ما زال يُسمى ببساطة مقطع U أو NPU، وتدرفله كارديمير وإتشداش بكل المقاسات من 50 إلى 400. وشكله المفتوح يحمل جيداً حول المحور القوي لكنه يلتوي بسهولة، ولذلك تُستعمل الكنالات أزواجاً (ظهراً لظهر أو وجهاً لوجه كصندوق) أو كعناصر ثانوية: مدادات الأسقف الخفيفة، والرياح، وجوانب السلالم، وحوامل مجاري الكابلات والمواسير، وهياكل المقطورات والصناديق، وإطارات البوابات والأبواب. والربط بالبراغي عبر الشفة المائلة يحتاج فلكات مائلة؛ أما اللحام فبلا قيود. والخامة القياسية S235JR؛ وS275JR وS355J2 حسب الطلب.
أبعاد UPN ووزن المتر
| التسمية | h (مم) | b (مم) | tw (مم) | tf (مم) | كجم/م | كجم لـ 12 م | أسياخ في الطن (12 م) |
|---|---|---|---|---|---|---|---|
| UPN 50 | 50 | 38 | 5.0 | 7.0 | 5.59 | 67 | 15 |
| UPN 65 | 65 | 42 | 5.5 | 7.5 | 7.09 | 85 | 12 |
| UPN 80 | 80 | 45 | 6.0 | 8.0 | 8.64 | 104 | 10 |
| UPN 100 | 100 | 50 | 6.0 | 8.5 | 10.6 | 127 | 8 |
| UPN 120 | 120 | 55 | 7.0 | 9.0 | 13.4 | 161 | 6 |
| UPN 140 | 140 | 60 | 7.0 | 10.0 | 16.0 | 192 | 5 |
| UPN 160 | 160 | 65 | 7.5 | 10.5 | 18.8 | 226 | 4 |
| UPN 180 | 180 | 70 | 8.0 | 11.0 | 22.0 | 264 | 4 |
| UPN 200 | 200 | 75 | 8.5 | 11.5 | 25.3 | 304 | 3 |
| UPN 220 | 220 | 80 | 9.0 | 12.5 | 29.4 | 353 | 3 |
| UPN 240 | 240 | 85 | 9.5 | 13.0 | 33.2 | 398 | 3 |
| UPN 260 | 260 | 90 | 10.0 | 14.0 | 37.9 | 455 | 2 |
| UPN 280 | 280 | 95 | 10.0 | 15.0 | 41.8 | 502 | 2 |
| UPN 300 | 300 | 100 | 10.0 | 16.0 | 46.2 | 554 | 2 |
| UPN 320 | 320 | 100 | 14.0 | 17.5 | 59.5 | 714 | 1 |
| UPN 350 | 350 | 100 | 14.0 | 16.0 | 60.6 | 727 | 1 |
| UPN 380 | 380 | 102 | 13.5 | 16.0 | 63.1 | 757 | 1 |
| UPN 400 | 400 | 110 | 14.0 | 18.0 | 71.8 | 862 | 1 |
tf هي سماكة الشفة المتوسطة (بميل داخلي 8 %). السماحات وفق EN 10279: العمق ±1.5–3 مم، والعرض ±1.5–2.5 مم، والوزن ±4–6 %.
الخامات والمواصفات
| الخامة | حد الخضوع (ميجاباسكال) | الصدم | الاستعمال |
|---|---|---|---|
| S235JR | 235 | 27 جول عند +20 °م | خامة المخزن للكنالات والزوايا والفلاتات |
| S275JR | 275 | 27 جول عند +20 °م | حسب الطلب |
| S355J2 | 355 | 27 جول عند −20 °م | المنشآت الثقيلة والمناخ البارد، حسب الطلب |
| A36 / A572 Gr. 50 | 250 / 345 | عند الطلب | مشاريع ASTM |
الشهادة وفق EN 10025-2 وعلامة CE وفق EN 10025-1؛ وخامة المخزن هي S235JR — فهذه المقاطع تحكمها الجساءة وهندسة الوصلة غالباً، ولذلك لا تُطلب الخامات الأعلى إلا حين يقتضيها التصميم.
الأطوال والسماحات والمخزون
الأطوال 6 و12 م (+100/−0). ويغطي مخزون ديلوفاسي UPN 50–300 بخامة S235JR؛ أما UPN 320–400 وسائر الخامات فتأتي من برنامج المصنع خلال 1–3 أسابيع. سماحات EN 10279: العمق ±1.5 مم (حتى 65) إلى ±3 مم (من 300)، وعرض الشفة ±1.5–2.5 مم، وسماكة العصب ±0.5–1 مم، والاستقامة ≤ 0.2 %، والوزن ±4–6 %. والقصّ المحدد ±3 مم على المنشار الشريطي.
القصّ والخرم والجلفنة
نشر مستقيم أو بزاوية، وخرم مع فلكات معوِّضة للميل، وتخريم بالضغط في المقاسات الصغيرة، وتعشيق، ولحام لتكوين مقاطع صندوقية أو إطارات، وجلفنة بالغمس وفق EN ISO 1461 أو سفع وتأسيس — كل ذلك في ديلوفاسي قبل الشحن. وتُورَّد الأزواج ظهراً لظهر مخرومة مسبقاً لبراغي المباعدة.
أين يُستعمل
- مدادات الأسقف ومجاري الجدران في المباني الصناعية الخفيفة
- الرياح والشدّادات والهياكل الثانوية
- جوانب السلالم والسلالم المعدنية وحواف المنصات
- حوامل مجاري الكابلات والمواسير والدكتات
- هياكل المقطورات وصناديق الشاحنات والحاويات
- إطارات الأبواب والبوابات وأغطية حماية المكائن
UPN أم UPE
UPE (كنالات UPE) هو الكنال الحديث ذو الشفاه المتوازية: الأعماق نفسها، وشفاه أعرض وأرقّ، وأخف بنسبة 5–15 % عند طاقة انحناء مقاربة، ويُربَط بالبراغي دون فلكات مائلة. ويبقى UPN الخيار الافتراضي في تركيا والشرق الأوسط لأن كل مصنع يدرفله وكل رسم يُظهره؛ بينما يُنصّ على UPE في التصاميم الألمانية والهولندية والإسكندنافية. فإذا كنت تطابق منشأً قائماً أو تشتري على أساس سعر الطن فـ UPN؛ وإذا كان التصميم جديداً وفق يوروكود ومبرغياً فـ UPE.
السعر
يقع UPN في قائمة القطاعات المدرفلة إلى جانب الزوايا والفلاتات؛ والنطاقات أدناه تفصل المقاسات الخفيفة المخزونة عن المدى الثقيل. أما القصّ والخرم والجلفنة فتُسعَّر بالقطعة أو بالطن.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة

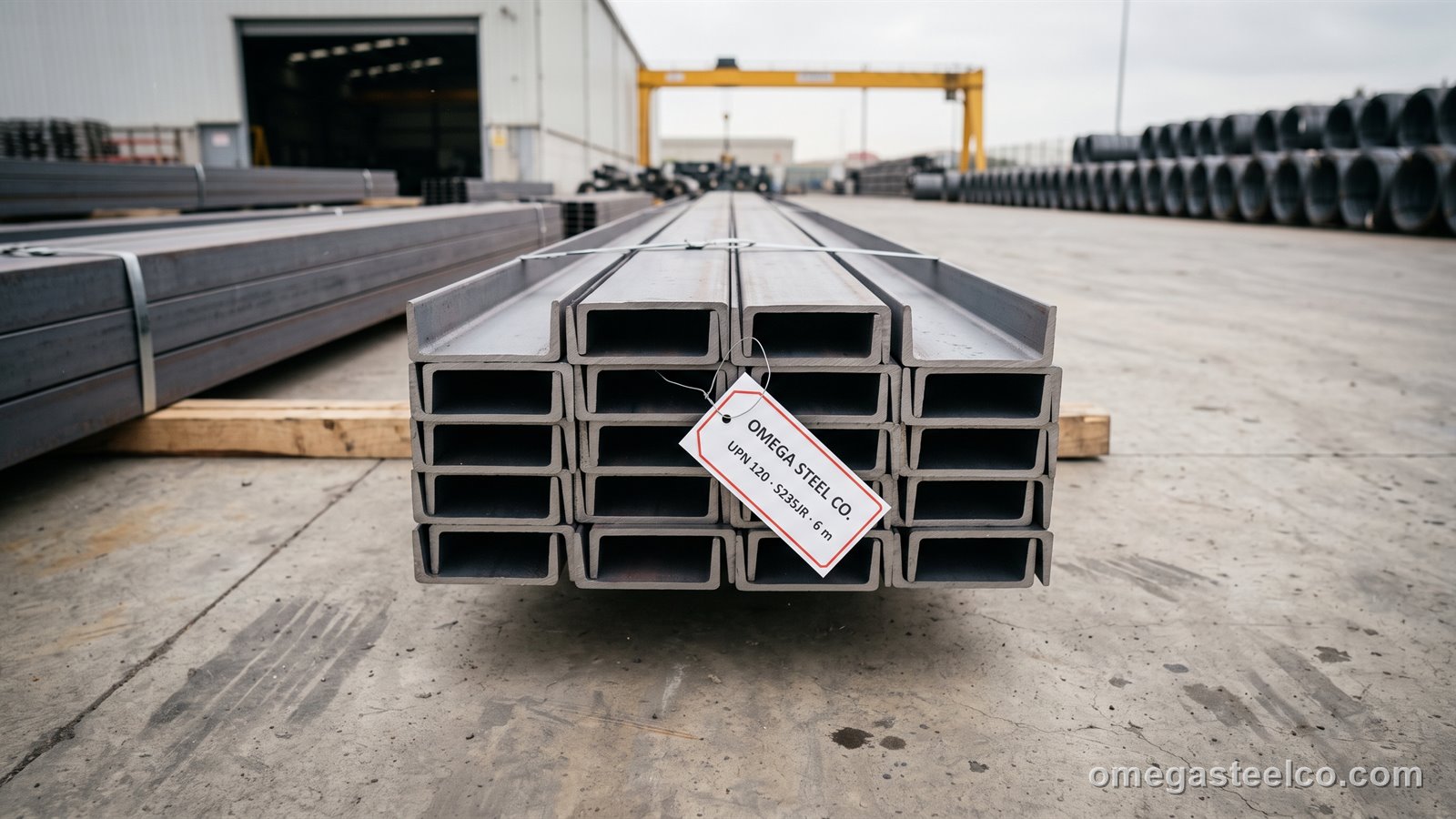

تُشكَّل ربطات كنالات UPN بحسب المقاس والطول: 1–2 طن للطول 6 م، و2–3 أطنان للطول 12 م، مع أربعة أشرطة فولاذية وواقيات أركان وبطاقة تحمل المقاس والخامة ورقم الصهرة والعدد. والمادة بطول ستة أمتار تُحمّل 24–25 طناً في حاوية 40' HC؛ أما بطول اثني عشر متراً فعلى فلات-راك أو شحناً عاماً عبر دريندجه. البند الجمركي 7216.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 5 طن (تُقبل المقاسات المشكّلة) |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو |
| مدة التوريد | المخزون UPN 50–300: 3–7 أيام عمل؛ وUPN 320–400 وخامة S355: 1–3 أسابيع |
| التغليف | ربطات 1–2 طن، مربوطة ومعلّمة ببطاقة |
| الحاوية / الشاحنة | حاوية 40' HC ≈ 24–25 طن بطول 6 م؛ والأطوال 12 م على فلات-راك |
| المستندات | فاتورة، قائمة تعبئة، شهادة EN 10204 3.1، إقرار CE، شهادة منشأ؛ وSASO / SONCAP / PVoC عند الطلب |
| الدفع | 30 % مقدماً والباقي مقابل صورة بوليصة الشحن؛ اعتماد مستندي بالاطلاع فوق 100 طن |
الشهادات
تأتي كنالات UPN بشهادة المصنع EN 10204 3.1 (الصهرة وتحليل البوتقة والشدّ والصدم حيث تقتضيه الخامة) وبيان السماحات البعدية؛ وتتوفر عند الطلب الشهادة 3.2 بحضور مفتّش وعلامة CE وفق EN 10025-1 وإقرارات ضبط الإنتاج في المصنع.
كيفية الطلب
أرسل المقاس والخامة والطول (6 / 12 م أو قائمة قصّ) والكمية وأي خرم أو تزويج أو طلاء؛ ونؤكد المخزون أو موعد المصنع في اليوم نفسه.
المعايير
- EN 10365:2017 / DIN 1026-1 — dimensions
- EN 10279 — tolerances (channels)
- EN 10025-2 — S235JR, S275JR, S355J2
- EN 10025-1 — CE marking
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: S235JR · S275JR · S355J2
الأسئلة الشائعة
ما هو الكنال UPN؟
الكنال الفولاذي الأوروبي ذو الشفاه المائلة وفق DIN 1026-1 / EN 10365 (بميل داخلي 8 %)، بمقاسات من UPN 50 إلى 400، ويُعرف في تركيا باسم NPU أو مقطع U.
ما الفرق بين UPN وUPE؟
شفاه UPN مائلة وعصبه أسمك؛ أما UPE فشفاهه متوازية وأعرض وهو أخف عند العمق نفسه. ويُربَط UPE بالبراغي دون فلكات مائلة.
كم يزن UPN 100؟
10.6 كجم/م — أي 127 كجم للسيخ بطول 12 م؛ وUPN 200 يزن 25.3 كجم/م، وUPN 300 يزن 46.2 كجم/م.
ما هو الكنال C؟
في الشرق الأوسط يُقصد بـ «كنال C» عادةً الكنال المدرفل على الساخن UPN/UPE؛ أما بدقة فالمقاطع C هي مقاطع مشكّلة على البارد بحافة مطوية — وانظر لها صفحة مدادات C لدينا.
بأي خامات تُورَّد كنالات UPN؟
S235JR من المخزن؛ وS275JR وS355J2 حسب الطلب؛ وASTM A36 عند الطلب.
