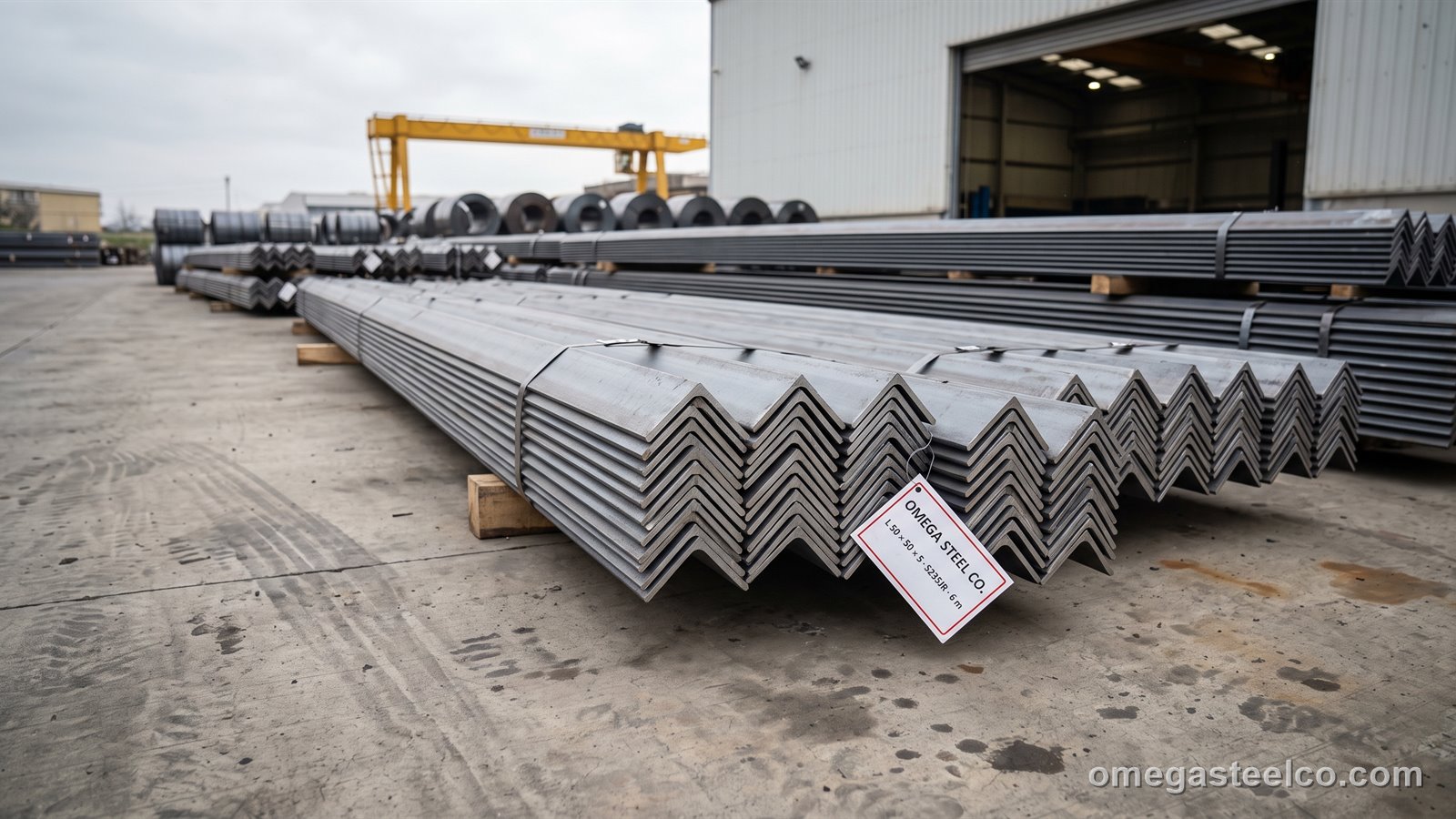

ما هي الزاوية المتساوية الأضلاع؟
الزاوية المتساوية قضيب مدرفل على الساخن على شكل حرف L بضلعين متساويي الطول والسماكة يلتقيان عند وصلة مستديرة (EN 10056-1)؛ وتُوصف بالضلع × الضلع × السماكة، فـ «50×50×5» زاوية 50 مم بسماكة 5 مم تزن 3.77 كجم/م. وهي أبسط وسيلة للوصل أو التقوية أو التربيط: تستلقي بضلع واحد مستوياً على صفيحة أو شفة وتُربَط بالبراغي بينما يبرز الضلع الآخر، وتتداخل عند الشحن، ويصنع زوج منها ظهراً لظهر مقطع T أو عموداً خفيفاً. وتُبنى الأبراج الشبكية لخطوط الكهرباء والاتصالات من الزوايا كلها تقريباً (عادةً S355J2 بطول 12 م ومجلفنة بالغمس)؛ وتُقوَّى بدنات الخزانات بزوايا محنية؛ وتُقصّ الرفوف والسلالم والإطارات وأغطية المكائن والعتبات وحلقات الحواف وعدد لا يُحصى من الكتائف من مقاسات 25–75 مم. وتدرفل المصانع التركية من 20×20 إلى 200×200 بالسماكات الشائعة؛ أما الأضلاع الأعرض والسماكات النادرة فتُستورد. والخامة القياسية S235JR؛ وS275JR وS355J2 حسب الطلب، وASTM A36 عند الطلب. وتُسمى الزاوية أيضاً مقطع L؛ وبالتركية köşebent.
مقاسات الزاوية المتساوية ووزن المتر
| المقاس (مم) | الضلع a (مم) | السماكة t (مم) | نصف قطر الوصلة r (مم) | كجم/م | كجم لـ 12 م | أسياخ في الطن (12 م) |
|---|---|---|---|---|---|---|
| 20 × 20 × 3 | 20 | 3 | 3.5 | 0.88 | 11 | 95 |
| 25 × 25 × 3 | 25 | 3 | 3.5 | 1.12 | 13 | 74 |
| 25 × 25 × 4 | 25 | 4 | 3.5 | 1.45 | 17 | 57 |
| 30 × 30 × 3 | 30 | 3 | 5 | 1.36 | 16 | 61 |
| 30 × 30 × 4 | 30 | 4 | 5 | 1.78 | 21 | 47 |
| 35 × 35 × 4 | 35 | 4 | 5 | 2.09 | 25 | 40 |
| 40 × 40 × 4 | 40 | 4 | 6 | 2.42 | 29 | 34 |
| 40 × 40 × 5 | 40 | 5 | 6 | 2.97 | 36 | 28 |
| 45 × 45 × 4.5 | 45 | 4.5 | 7 | 3.06 | 37 | 27 |
| 50 × 50 × 4 | 50 | 4 | 7 | 3.06 | 37 | 27 |
| 50 × 50 × 5 | 50 | 5 | 7 | 3.77 | 45 | 22 |
| 50 × 50 × 6 | 50 | 6 | 7 | 4.47 | 54 | 19 |
| 60 × 60 × 5 | 60 | 5 | 8 | 4.57 | 55 | 18 |
| 60 × 60 × 6 | 60 | 6 | 8 | 5.42 | 65 | 15 |
| 60 × 60 × 8 | 60 | 8 | 8 | 7.09 | 85 | 12 |
| 65 × 65 × 6 | 65 | 6 | 9 | 5.91 | 71 | 14 |
| 70 × 70 × 6 | 70 | 6 | 9 | 6.38 | 77 | 13 |
| 70 × 70 × 7 | 70 | 7 | 9 | 7.38 | 89 | 11 |
| 75 × 75 × 6 | 75 | 6 | 9 | 6.85 | 82 | 12 |
| 75 × 75 × 8 | 75 | 8 | 9 | 8.99 | 108 | 9 |
| 80 × 80 × 8 | 80 | 8 | 10 | 9.63 | 116 | 9 |
| 80 × 80 × 10 | 80 | 10 | 10 | 11.9 | 143 | 7 |
| 90 × 90 × 8 | 90 | 8 | 11 | 10.9 | 131 | 8 |
| 90 × 90 × 9 | 90 | 9 | 11 | 12.2 | 146 | 7 |
| 100 × 100 × 8 | 100 | 8 | 12 | 12.2 | 146 | 7 |
| 100 × 100 × 10 | 100 | 10 | 12 | 15.0 | 180 | 6 |
| 100 × 100 × 12 | 100 | 12 | 12 | 17.8 | 214 | 5 |
| 120 × 120 × 10 | 120 | 10 | 13 | 18.2 | 218 | 5 |
| 120 × 120 × 12 | 120 | 12 | 13 | 21.6 | 259 | 4 |
| 130 × 130 × 12 | 130 | 12 | 14 | 23.6 | 283 | 4 |
| 150 × 150 × 12 | 150 | 12 | 16 | 27.3 | 328 | 3 |
| 150 × 150 × 15 | 150 | 15 | 16 | 33.8 | 406 | 2 |
| 160 × 160 × 15 | 160 | 15 | 17 | 36.2 | 434 | 2 |
| 180 × 180 × 16 | 180 | 16 | 18 | 43.5 | 522 | 2 |
| 200 × 200 × 16 | 200 | 16 | 18 | 48.5 | 582 | 2 |
| 200 × 200 × 20 | 200 | 20 | 18 | 59.9 | 719 | 1 |
السماحات وفق EN 10056-2: طول الضلع ±1–3 مم، والسماكة ±0.5–1.5 مم، والوزن ±6 %. والسماكات الوسيطة (مثل 50×50×4 و60×60×8) عند الطلب.
الخامات والمواصفات
| الخامة | حد الخضوع (ميجاباسكال) | الصدم | الاستعمال |
|---|---|---|---|
| S235JR | 235 | 27 جول عند +20 °م | خامة المخزن للكنالات والزوايا والفلاتات |
| S275JR | 275 | 27 جول عند +20 °م | حسب الطلب |
| S355J2 | 355 | 27 جول عند −20 °م | المنشآت الثقيلة والمناخ البارد، حسب الطلب |
| A36 / A572 Gr. 50 | 250 / 345 | عند الطلب | مشاريع ASTM |
الشهادة وفق EN 10025-2 وعلامة CE وفق EN 10025-1؛ وخامة المخزن هي S235JR — فهذه المقاطع تحكمها الجساءة وهندسة الوصلة غالباً، ولذلك لا تُطلب الخامات الأعلى إلا حين يقتضيها التصميم.
الأطوال والسماحات والمخزون
الأطوال 6 و12 م (+100/−0). ويغطي مخزون ديلوفاسي من 25×25×3 إلى 150×150×15 بخامة S235JR بالسماكات المدرجة؛ أما 160–200 مم وخامة S355J2 فمن برنامج المصنع خلال 1–3 أسابيع. سماحات EN 10056-2: الضلع ±1 مم (حتى 50)، و±2 مم (حتى 100)، و±3 مم (حتى 200)؛ والسماكة من ±0.5 إلى ±1.5 مم؛ وانحراف التعامد ≤ 1 %؛ والاستقامة ≤ 0.4 % من الطول (و≤ 0.2 % عند الطلب)؛ والوزن ±6 %. والقصّ المحدد ±3 مم.
القصّ والخرم والجلفنة
قصّ على مناشير شريطية ومقصّات زوايا، وخرم على خط الزوايا بالتحكم الرقمي لدينا (ثقوب حتى Ø 26 مم في أضلاع حتى 12 مم، مع طبع أرقام القطع لأطقم الأبراج)، وتثقيب وتعشيق وقصّ بزاوية، وحني إلى حلقات لتقوية الخزانات، وجلفنة بالغمس وفق EN ISO 1461 (وهي التشطيب القياسي للأبراج والمنشآت الخارجية) أو سفع وتأسيس.
أين تُستعمل
- أبراج النقل الكهربائي والاتصالات الشبكية (S355J2 مجلفنة)
- الرياح والكتائف وزوايا الوصل في المباني الفولاذية
- مقوّيات بدنات الخزانات وزوايا الحافة وأحزمة الرياح
- الرفوف والأرفف والسلالم والأقفاص وأغطية المكائن
- العتبات وحماية الأركان وحلقات الحواف في البناء بالطوب
- هياكل المقطورات والصناديق والمعدات
المتساوية أم غير المتساوية
الزاوية المتساوية تُربَط بتناظر وهي الخيار الافتراضي للرياح والكتائف والأبراج. أما غير المتساوية فتضع الضلع الطويل حيث يُقاوَم الانحناء والضلع القصير حيث تقع الوصلة — في العتبات وكتائف المدادات وجوانب السلالم — وتعطي جساءة أعلى لكل كيلوغرام في اتجاه واحد. فإذا كان الضلعان يؤديان العمل نفسه فالمتساوية؛ وإذا كان أحدهما يحمل والآخر يصل فغير المتساوية. وللمدى الكامل انظر زاوية الحديد.
السعر
تُسعَّر الزوايا بالطن مع القطاعات المجوفة والكنالات؛ والنطاقات أدناه تفصل المقاسات الخفيفة المخزونة (25–100 مم) عن المدى الثقيل. أما الخرم والجلفنة وتجهيز أطقم الأبراج فتُسعَّر بالطن أو بالقطعة.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة
نحزم الزوايا المتساوية في ربطات مربوطة من مقاس واحد وطول واحد (نحو 1–2 طن للربطة بطول 6 م، و2–3 أطنان بطول 12 م)، وعليها بطاقة بالمقاس والخامة ورقم الصهرة. وربطات الـ6 م تملأ حاوية 40' HC بـ24–25 طناً؛ أما ربطات الـ12 م فتُشحن على فلات-راك أو شحناً عاماً من دريندجه. البند الجمركي 7216.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 5 طن (تُقبل المقاسات المشكّلة) |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو |
| مدة التوريد | المخزون 25–150 مم: 3–7 أيام عمل؛ و160–200 مم وخامة S355: 1–3 أسابيع |
| التغليف | ربطات 1–2 طن، مربوطة ومعلّمة ببطاقة |
| الحاوية / الشاحنة | حاوية 40' HC ≈ 24–25 طن بطول 6 م؛ والأطوال 12 م على فلات-راك |
| المستندات | فاتورة، قائمة تعبئة، شهادة EN 10204 3.1، إقرار CE، شهادة منشأ؛ وSASO / SONCAP / PVoC عند الطلب |
| الدفع | 30 % مقدماً والباقي مقابل صورة بوليصة الشحن؛ اعتماد مستندي بالاطلاع فوق 100 طن |
الشهادات
مستندات الزوايا المتساوية: شهادة مصنع EN 10204 3.1 لكل صهرة، وعلامة CE (EN 10025-1)، والسماحات البعدية وفق مواصفة المقطع؛ ومعاينة طرف ثالث 3.2 عند الطلب.
كيفية الطلب
أرسل المقاس (a × a × t) والخامة والطول أو قائمة القصّ والكمية بالقطع أو بالأطنان ونمط الخرم إن وُجد والطلاء؛ وتكفي قائمة مواد البرج بصيغة إكسل لعرض سعر كامل.
المعايير
- EN 10056-1 — dimensions (equal and unequal angles)
- EN 10056-2 — tolerances
- EN 10025-2 — S235JR, S275JR, S355J2
- EN 10025-1 — CE marking
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: S235JR · S355J2 · S275JR
الأسئلة الشائعة
ما هي زاوية الحديد؟
مقطع فولاذي مدرفل على الساخن على شكل L بضلعين بزاوية 90°، متساويين أو غير متساويين، وفق EN 10056-1 — ويُسمى أيضاً مقطع L.
ما مقاسات زاوية الحديد القياسية؟
الزوايا المتساوية تمتد من 20×20×3 إلى 200×200×20 مم؛ وأكثر مقاسات المخزون استعمالاً هي 40×40×4 و50×50×5 و60×60×6 و75×75×8 و100×100×10، بأطوال 6 و12 م.
كم تزن الزاوية 50×50×5؟
3.77 كجم/م — أي 22.6 كجم للسيخ بطول 6 م؛ والزاوية 100×100×10 تزن 15.0 كجم/م، و75×75×8 تزن 8.99 كجم/م.
ما الفرق بين الزاوية والقطاع الأنبوبي؟
الزاوية مقطع L مفتوح يصل ويربط؛ أما الماسورة (مربعة أو مستطيلة) فمقطع مغلق أفضل بكثير في اللَيّ والانبعاج للأعمدة والإطارات. والزوايا أرخص للطن وأسهل في الربط بالبراغي.
أي خامة لزوايا الأبراج؟
S355J2 (أو S355J0) مجلفنة بالغمس وفق EN ISO 1461 هي القياس لأبراج النقل والاتصالات؛ وS235JR للهياكل العامة والرياح.
