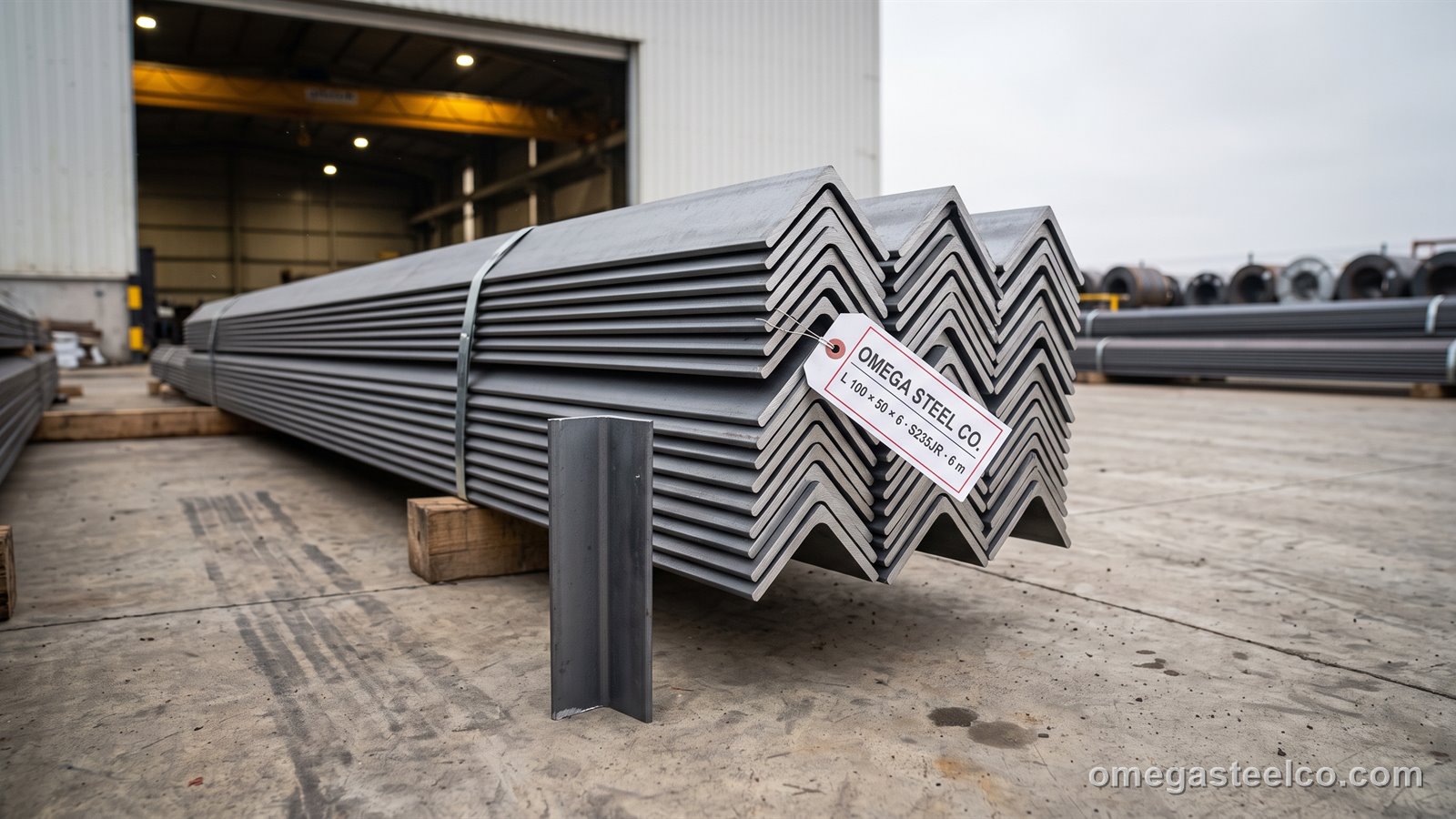

ما هي الزاوية غير المتساوية؟
الزاوية غير المتساوية مقطع L يختلف ضلعاه في الطول — 100×50 و150×75 و200×100 — بسماكة واحدة للضلعين ووصلة مستديرة، وأبعادها وفق EN 10056-1. والهندسة مقصودة: الضلع الطويل يعطي العمق ومن ثم جساءة الانحناء، والضلع القصير يعطي من العرض ما يكفي للربط بالبرغي أو اللحام. فزاوية 100×50×6 واقفة على ضلعها القصير تقطع فتحة باب بعرض 1.2 م كعتبة؛ بينما زاوية متساوية بالوزن نفسه (75×75×6) تترخّم ضعف ذلك. وتؤطَّر بالزوايا غير المتساوية حواف المنصات والمشبكات، وتُصنع منها كتائف المدادات والمجاري، وتُقوَّى بها بدنات الخزانات (الضلع القصير إلى الصفيحة والطويل إلى الخارج)، وتُبنى منها جوانب السلالم ومجاري المقطورات ومشابك سكك الأوناش. وتُشحن متداخلة كالزوايا المتساوية وتُشغَّل بالطريقة نفسها. وتدرفل المصانع التركية من 40×20 إلى 200×100؛ أما 200×150 والتركيبات الأندر فتُستورد. والخامة القياسية S235JR، وS355J2 حسب الطلب.
مقاسات الزاوية غير المتساوية ووزن المتر
| المقاس (مم) | الضلع a (مم) | الضلع b (مم) | السماكة t (مم) | كجم/م | كجم لـ 12 م | أسياخ في الطن (12 م) |
|---|---|---|---|---|---|---|
| 40 × 20 × 4 | 40 | 20 | 4 | 1.77 | 21 | 47 |
| 45 × 30 × 4 | 45 | 30 | 4 | 2.25 | 27 | 37 |
| 50 × 30 × 5 | 50 | 30 | 5 | 2.96 | 36 | 28 |
| 60 × 30 × 5 | 60 | 30 | 5 | 3.37 | 40 | 25 |
| 60 × 40 × 5 | 60 | 40 | 5 | 3.76 | 45 | 22 |
| 60 × 40 × 6 | 60 | 40 | 6 | 4.46 | 54 | 19 |
| 65 × 50 × 5 | 65 | 50 | 5 | 4.35 | 52 | 19 |
| 70 × 50 × 6 | 70 | 50 | 6 | 5.41 | 65 | 15 |
| 75 × 50 × 6 | 75 | 50 | 6 | 5.65 | 68 | 15 |
| 75 × 50 × 8 | 75 | 50 | 8 | 7.39 | 89 | 11 |
| 80 × 40 × 6 | 80 | 40 | 6 | 5.41 | 65 | 15 |
| 80 × 60 × 7 | 80 | 60 | 7 | 7.36 | 88 | 11 |
| 90 × 60 × 8 | 90 | 60 | 8 | 8.96 | 108 | 9 |
| 100 × 50 × 6 | 100 | 50 | 6 | 6.84 | 82 | 12 |
| 100 × 50 × 8 | 100 | 50 | 8 | 8.97 | 108 | 9 |
| 100 × 65 × 7 | 100 | 65 | 7 | 8.77 | 105 | 10 |
| 100 × 75 × 8 | 100 | 75 | 8 | 10.6 | 127 | 8 |
| 120 × 80 × 8 | 120 | 80 | 8 | 12.2 | 146 | 7 |
| 120 × 80 × 10 | 120 | 80 | 10 | 15.0 | 180 | 6 |
| 125 × 75 × 8 | 125 | 75 | 8 | 12.2 | 146 | 7 |
| 130 × 90 × 10 | 130 | 90 | 10 | 16.6 | 199 | 5 |
| 150 × 75 × 10 | 150 | 75 | 10 | 17.0 | 204 | 5 |
| 150 × 90 × 10 | 150 | 90 | 10 | 18.2 | 218 | 5 |
| 150 × 100 × 10 | 150 | 100 | 10 | 19.0 | 228 | 4 |
| 200 × 100 × 10 | 200 | 100 | 10 | 23.0 | 276 | 4 |
| 200 × 100 × 12 | 200 | 100 | 12 | 27.3 | 328 | 3 |
| 200 × 150 × 12 | 200 | 150 | 12 | 32.0 | 384 | 3 |
السماحات وفق EN 10056-2: الأضلاع ±1–3 مم، والسماكة ±0.5–1.5 مم، والوزن ±6 %.
الخامات والمواصفات
| الخامة | حد الخضوع (ميجاباسكال) | الصدم | الاستعمال |
|---|---|---|---|
| S235JR | 235 | 27 جول عند +20 °م | خامة المخزن للكنالات والزوايا والفلاتات |
| S275JR | 275 | 27 جول عند +20 °م | حسب الطلب |
| S355J2 | 355 | 27 جول عند −20 °م | المنشآت الثقيلة والمناخ البارد، حسب الطلب |
| A36 / A572 Gr. 50 | 250 / 345 | عند الطلب | مشاريع ASTM |
الشهادة وفق EN 10025-2 وعلامة CE وفق EN 10025-1؛ وخامة المخزن هي S235JR — فهذه المقاطع تحكمها الجساءة وهندسة الوصلة غالباً، ولذلك لا تُطلب الخامات الأعلى إلا حين يقتضيها التصميم.
الأطوال والسماحات والمخزون
الأطوال 6 و12 م. المخزون في ديلوفاسي: من 40×20×4 إلى 100×50×8 بخامة S235JR؛ أما 100×65 فأكبر وكل خامات S355J2 فمن برنامج المصنع خلال 1–3 أسابيع. السماحات وفق EN 10056-2 كما في الزوايا المتساوية: الأضلاع من ±1 إلى ±3 مم، والسماكة ±0.5–1.5 مم، والاستقامة ≤ 0.4 %، والوزن ±6 %. والقصّ بالطول ±3 مم.
القصّ والخرم والجلفنة
نشر وقصّ بالمقصّ، وخرم وتثقيب بالتحكم الرقمي على الضلعين، وتعشيق وقصّ بزاوية للإطارات، ولحام الكتائف وجوانب السلالم، وجلفنة بالغمس وفق EN ISO 1461، وسفع وتأسيس — في ديلوفاسي. ونورّد زوايا العتبات مقصوصة على مقاسات الفتحات مع إضافة أطوال الارتكاز.
أين تُستعمل
- العتبات فوق الأبواب والنوافذ في البناء بالطوب
- كتائف حمل المدادات والمجاري والمشبكات
- زوايا حواف المنصات والممرات
- زوايا حافة الخزانات ومقوّيات البدنات
- جوانب السلالم ومجاري المقطورات الجانبية
- مشابك سكك الأوناش وتثبيت المكائن
غير المتساوية أم المتساوية
الزوايا المتساوية متناظرة وتُربَط في أي اتجاه — وهي الخيار للرياح والأبراج والكتائف المحمّلة في الاتجاهين. أما غير المتساوية فتعطي عمقاً أكبر لكل كيلوغرام في اتجاه واحد وضلع وصل أضيق — وهي الخيار للعتبات وجوانب السلالم وعناصر الحواف. والخامات والتشطيبات واحدة في الحالتين؛ انظر الزاوية المتساوية والنظرة العامة زاوية الحديد.
السعر
تزيد الزوايا غير المتساوية ببضعة دولارات للطن على المتساوية بسبب انخفاض كميات المصنع؛ والنطاقات أدناه تعطي المدى الاسترشادي للشهر بشرط FOB إسطنبول للمقاسات المخزونة والثقيلة.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة
تُشكَّل ربطات الزوايا غير المتساوية بحسب المقاس والطول: 1–2 طن للطول 6 م، و2–3 أطنان للطول 12 م، مع أربعة أشرطة فولاذية وواقيات أركان وبطاقة تحمل المقاس والخامة ورقم الصهرة والعدد. والمادة بطول ستة أمتار تُحمّل 24–25 طناً في حاوية 40' HC؛ أما بطول اثني عشر متراً فعلى فلات-راك أو شحناً عاماً عبر دريندجه. البند الجمركي 7216.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 5 طن (تُقبل المقاسات المشكّلة) |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو |
| مدة التوريد | المخزون 40×20–100×50: 3–7 أيام عمل؛ والأكبر وخامة S355J2: 1–3 أسابيع |
| التغليف | ربطات 1–2 طن، مربوطة ومعلّمة ببطاقة |
| الحاوية / الشاحنة | حاوية 40' HC ≈ 24–25 طن بطول 6 م؛ والأطوال 12 م على فلات-راك |
| المستندات | فاتورة، قائمة تعبئة، شهادة EN 10204 3.1، إقرار CE، شهادة منشأ؛ وSASO / SONCAP / PVoC عند الطلب |
| الدفع | 30 % مقدماً والباقي مقابل صورة بوليصة الشحن؛ اعتماد مستندي بالاطلاع فوق 100 طن |
الشهادات
تأتي الزوايا غير المتساوية بشهادة المصنع EN 10204 3.1 (الصهرة وتحليل البوتقة والشدّ والصدم حيث تقتضيه الخامة) وبيان السماحات البعدية؛ وتتوفر عند الطلب الشهادة 3.2 بحضور مفتّش وعلامة CE وفق EN 10025-1 وإقرارات ضبط الإنتاج في المصنع.
كيفية الطلب
أرسل المقاس (a × b × t) والخامة والطول أو قائمة القصّ والكمية والخرم والطلاء؛ وإذا كنا نقصّ عتبات على مقاسات الفتحات فاذكر أي الضلعين هو ضلع الارتكاز.
المعايير
- EN 10056-1 — dimensions
- EN 10056-2 — tolerances
- EN 10025-2 — S235JR, S275JR, S355J2
- EN 10025-1 — CE marking
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: S235JR · S355J2 · S275JR
الأسئلة الشائعة
ما هي الزاوية غير المتساوية؟
مقطع L مدرفل على الساخن بضلعين مختلفي الطول (مثل 100×50×6) وفق EN 10056-1، يُستعمل حيث تُطلب الجساءة في اتجاه وضلع ضيق للوصل في الاتجاه الآخر.
كم تزن الزاوية 100×50×6؟
6.84 كجم/م — أي 41 كجم للسيخ بطول 6 م؛ والزاوية 150×100×10 تزن 19.0 كجم/م، و200×100×10 تزن 23.0 كجم/م.
أي مقاس زاوية للعتبة؟
لجدار من الطوب بسماكة 100–115 مم فوق فتحات حتى 1.2 م: 100×50×6 أو 100×75×8 على الضلع القصير؛ وللفتحات الأوسع 150×75×10 أو 150×100×10 — ويُؤكَّد ذلك بحسب الحمل وطول الارتكاز.
هل الزوايا غير المتساوية متوفرة في المخزن؟
المقاسات من 40×20 إلى 100×50 بخامة S235JR مخزونة في ديلوفاسي؛ والمقاسات الأكبر وخامة S355J2 خلال 1–3 أسابيع.
