Was sind UNP-Profile?
UNP (U-Profil Normal, DIN 1026-1) ist der klassische warmgewalzte U-Stahl: ein Steg mit zwei Flanschen, deren Innenflächen mit 8 % geneigt sind, großzügige Ausrundungsradien und ein dicker Steg. Die Zahl ist die Höhe in Millimetern; die Flanschbreite wächst von 38 mm (UNP 50) auf 110 mm (UNP 400). Die Neigung macht das Profil steif und leicht zu walzen, und es beherrschte den europäischen Bau ein Jahrhundert lang, bevor das parallelflanschige UPE erschien; in der Türkei und den GUS-Staaten heißt es noch einfach „U-Profil“ oder NPU und wird von Kardemir und İçdaş in jeder Größe von 50 bis 400 gewalzt. Seine offene Form trägt Last gut um die Hauptachse, verdreht sich aber leicht, weshalb U-Profile paarweise (Rücken an Rücken oder als Kasten) oder als Nebenbauteile eingesetzt werden: Pfetten auf leichten Dächern, Verbände, Treppenwangen, Kabelrinnen- und Rohrhalter, Anhänger- und Aufbaurahmen, Tor- und Türrahmen. Verschrauben durch den geneigten Flansch braucht Keilscheiben; Schweißen ist uneingeschränkt möglich. Standardgüte S235JR; S275JR und S355J2 auf Bestellung.
UNP Abmessungen und Gewicht je Meter
| Bezeichnung | h (mm) | b (mm) | tw (mm) | tf (mm) | kg/m | kg je 12 m | Stangen je Tonne (12 m) |
|---|---|---|---|---|---|---|---|
| UPN 50 | 50 | 38 | 5.0 | 7.0 | 5.59 | 67 | 15 |
| UPN 65 | 65 | 42 | 5.5 | 7.5 | 7.09 | 85 | 12 |
| UPN 80 | 80 | 45 | 6.0 | 8.0 | 8.64 | 104 | 10 |
| UPN 100 | 100 | 50 | 6.0 | 8.5 | 10.6 | 127 | 8 |
| UPN 120 | 120 | 55 | 7.0 | 9.0 | 13.4 | 161 | 6 |
| UPN 140 | 140 | 60 | 7.0 | 10.0 | 16.0 | 192 | 5 |
| UPN 160 | 160 | 65 | 7.5 | 10.5 | 18.8 | 226 | 4 |
| UPN 180 | 180 | 70 | 8.0 | 11.0 | 22.0 | 264 | 4 |
| UPN 200 | 200 | 75 | 8.5 | 11.5 | 25.3 | 304 | 3 |
| UPN 220 | 220 | 80 | 9.0 | 12.5 | 29.4 | 353 | 3 |
| UPN 240 | 240 | 85 | 9.5 | 13.0 | 33.2 | 398 | 3 |
| UPN 260 | 260 | 90 | 10.0 | 14.0 | 37.9 | 455 | 2 |
| UPN 280 | 280 | 95 | 10.0 | 15.0 | 41.8 | 502 | 2 |
| UPN 300 | 300 | 100 | 10.0 | 16.0 | 46.2 | 554 | 2 |
| UPN 320 | 320 | 100 | 14.0 | 17.5 | 59.5 | 714 | 1 |
| UPN 350 | 350 | 100 | 14.0 | 16.0 | 60.6 | 727 | 1 |
| UPN 380 | 380 | 102 | 13.5 | 16.0 | 63.1 | 757 | 1 |
| UPN 400 | 400 | 110 | 14.0 | 18.0 | 71.8 | 862 | 1 |
tf = mittlere Flanschdicke (8 % Innenneigung). Toleranzen EN 10279: Höhe ±1,5–3 mm, Breite ±1,5–2,5 mm, Masse ±4–6 %.
Güten und Normen
| Güte | Streckgrenze (MPa) | Kerbschlag | Einsatz |
|---|---|---|---|
| S235JR | 235 | 27 J bei +20 °C | die Lagergüte für U-Profile, Winkel und Flachstahl |
| S275JR | 275 | 27 J bei +20 °C | auf Bestellung |
| S355J2 | 355 | 27 J bei −20 °C | schwere oder Kaltklima-Tragwerke, auf Bestellung |
| A36 / A572 Gr. 50 | 250 / 345 | auf Bestellung | ASTM-Projekte |
Bescheinigt nach EN 10025-2, CE-gekennzeichnet nach EN 10025-1; S235JR ist die Lagergüte — Profile werden meist von Steifigkeit und Anschlussgeometrie bestimmt, die höheren Güten werden nur bestellt, wo die Bemessung sie verlangt.
Längen, Toleranzen und Lager
Längen 6 und 12 m (+100/−0). Das Lager Dilovası deckt UNP 50–300 in S235JR ab; UNP 320–400 und andere Güten kommen in 1–3 Wochen aus dem Walzprogramm. Toleranzen EN 10279: Höhe ±1,5 mm (≤ 65) bis ±3 mm (≥ 300), Flanschbreite ±1,5–2,5 mm, Stegdicke ±0,5–1 mm, Geradheit ≤ 0,2 %, Masse ±4–6 %. Fixlängen ±3 mm auf der Bandsäge.
Schneiden, Bohren und Verzinken
Sägen gerade oder Gehrung, Bohren mit neigungsausgleichenden Scheiben, Stanzen bei den kleineren Größen, Ausklinken, Schweißen zu Kastenprofilen oder Rahmen, Feuerverzinken nach EN ISO 1461 oder Strahlen und Grundieren — alles in Dilovası vor dem Versand. Rücken-an-Rücken-Paare können für Distanzschrauben vorgebohrt geliefert werden.
Einsatzgebiete
- Dachpfetten und Wandriegel an leichten Industriebauten
- Verbände, Zugstäbe und Nebenrahmen
- Treppenwangen, Leitern und Bühnenkanten
- Kabelrinnen-, Rohr- und Kanalhalter
- Anhänger-, Lkw-Aufbau- und Containerrahmen
- Tür-, Tor- und Maschinenschutzrahmen
UNP vs. UPE
UPE (UPE-Profile) ist der moderne U-Stahl mit parallelen Flanschen: gleiche Höhen, breitere und dünnere Flansche, 5–15 % leichter bei ähnlicher Biegetragfähigkeit, und es lässt sich ohne Keilscheiben verschrauben. UNP bleibt in der Türkei und im Nahen Osten der Standard, weil jedes Werk es walzt und jede Zeichnung es zeigt; UPE wird in deutschen, niederländischen und skandinavischen Konstruktionen vorgeschrieben. Wer ein bestehendes Tragwerk ergänzt oder nach Preis je Tonne kauft: UNP; wer eine neue, geschraubte Eurocode-Konstruktion baut: UPE.
Preis
UNP steht in der Walzprofilliste mit Winkeln und Flachstahl; die Spannen unten trennen die leichten Lagergrößen vom schweren Sortiment. Schneiden, Bohren und Verzinken werden je Stück oder je Tonne angeboten.
Preisspannen aus unserer wöchentlichen Exportliste (September 2026), FOB Istanbul, volle Container, ohne Fracht und Zertifikate. Festpreis pro Projekt auf Anfrage innerhalb eines Werktags.
Export und Verpackung

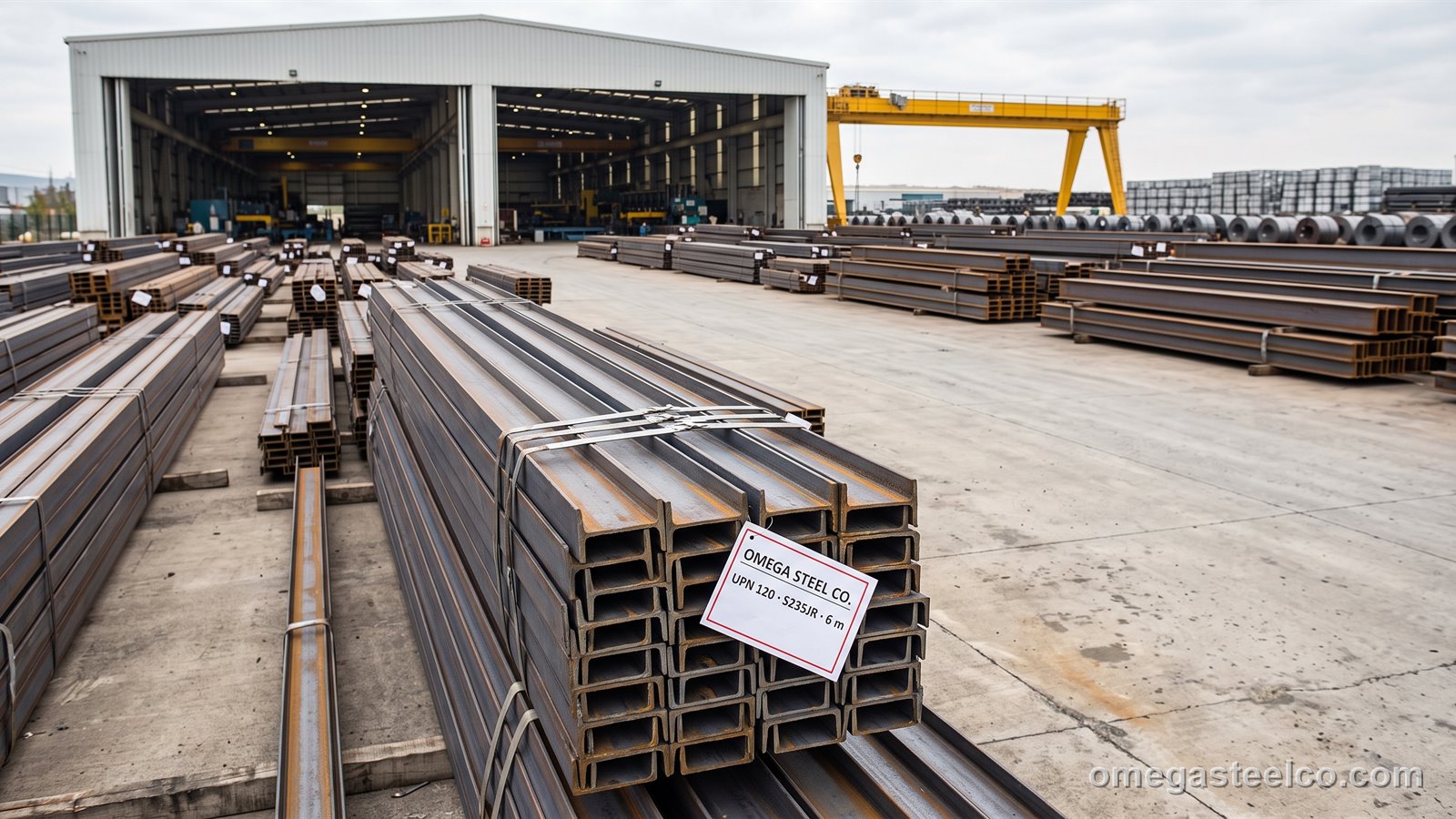

Bunde von UNP-Profilen werden nach Größe und Länge zusammengestellt: 1–2 t bei 6 m, 2–3 t bei 12 m, vier Stahlbänder, Kantenschutz, Etikett mit Größe, Güte, Schmelzennummer und Stückzahl. Sechs-Meter-Material lädt 24–25 t in einen 40' HC; Zwölf-Meter-Material geht per Flat-Rack oder Stückgut über Derince. Zolltarif 7216.
| Punkt | Detail |
|---|---|
| Mindestmenge | 5 t (gemischte Größen möglich) |
| Incoterms | FOB Istanbul · CIF / CFR Golf, Afrika · DAP EU, Balkan, Irak, Kaukasus · DAP Aktau |
| Lieferzeit | Lager UNP 50–300: 3–7 Werktage; UNP 320–400 und S355 1–3 Wochen |
| Verpackung | Bunde 1–2 t, umreift, etikettiert |
| Container / LKW | 40' HC ≈ 24–25 t in 6 m; 12 m Flat-Rack |
| Dokumente | Rechnung, Packliste, EN 10204 3.1, CE-Leistungserklärung, Ursprungszeugnis; SASO / SONCAP / PVoC auf Anfrage |
| Zahlung | 30 % Anzahlung, Rest gegen B/L-Kopie; Akkreditiv bei Sicht ab 100 t |
Zeugnisse
UNP-Profile kommen mit dem Werkszeugnis EN 10204 3.1 (Schmelze, Schmelzanalyse, Zugversuch, Kerbschlag, wo die Güte es verlangt) und der Maßtoleranzerklärung; 3.2 mit Inspektor, CE-Kennzeichnung nach EN 10025-1 und Erklärungen zur werkseigenen Produktionskontrolle sind auf Anfrage erhältlich.
Bestellung
Senden Sie Größe, Güte, Länge (6 / 12 m oder Schnittliste), Menge sowie Bohrungen, Paarung oder Beschichtung; wir bestätigen Lager oder Werkstermin am selben Tag.
Normen
- EN 10365:2017 / DIN 1026-1 — dimensions
- EN 10279 — tolerances (channels)
- EN 10025-2 — S235JR, S275JR, S355J2
- EN 10025-1 — CE marking
Güten
Werkstoffdatenblätter (Chemie, Mechanik, Vergleichsgüten) auf unserer Referenzseite: S235JR · S275JR · S355J2
Häufige Fragen
Was ist ein UNP-Profil?
Der europäische U-Stahl mit geneigten Flanschen nach DIN 1026-1 / EN 10365 (Flanschinnenneigung 8 %), Größen UNP 50–400, in der Türkei als NPU oder U-Profil bekannt.
Was ist der Unterschied zwischen UNP und UPE?
UNP hat geneigte Flansche und einen dickeren Steg; UPE hat parallele, breitere Flansche und ist bei gleicher Höhe leichter. UPE lässt sich ohne Keilscheiben verschrauben.
Wie viel wiegt UNP 100?
10,6 kg/m — 127 kg je 12-m-Stange; UNP 200 wiegt 25,3 kg/m und UNP 300 46,2 kg/m.
Was ist ein C-Profil?
Im Nahen Osten bedeutet „C channel“ meist das warmgewalzte UNP/UPE-Profil; streng genommen sind C-Profile kaltgeformte Lippenprofile — siehe dafür unsere Seite zur C-Pfette.
In welchen Güten werden UNP-Profile geliefert?
S235JR ab Lager; S275JR und S355J2 auf Bestellung; ASTM A36 auf Anfrage.
