فيمَ يُستعمل الكنال الفولاذي؟

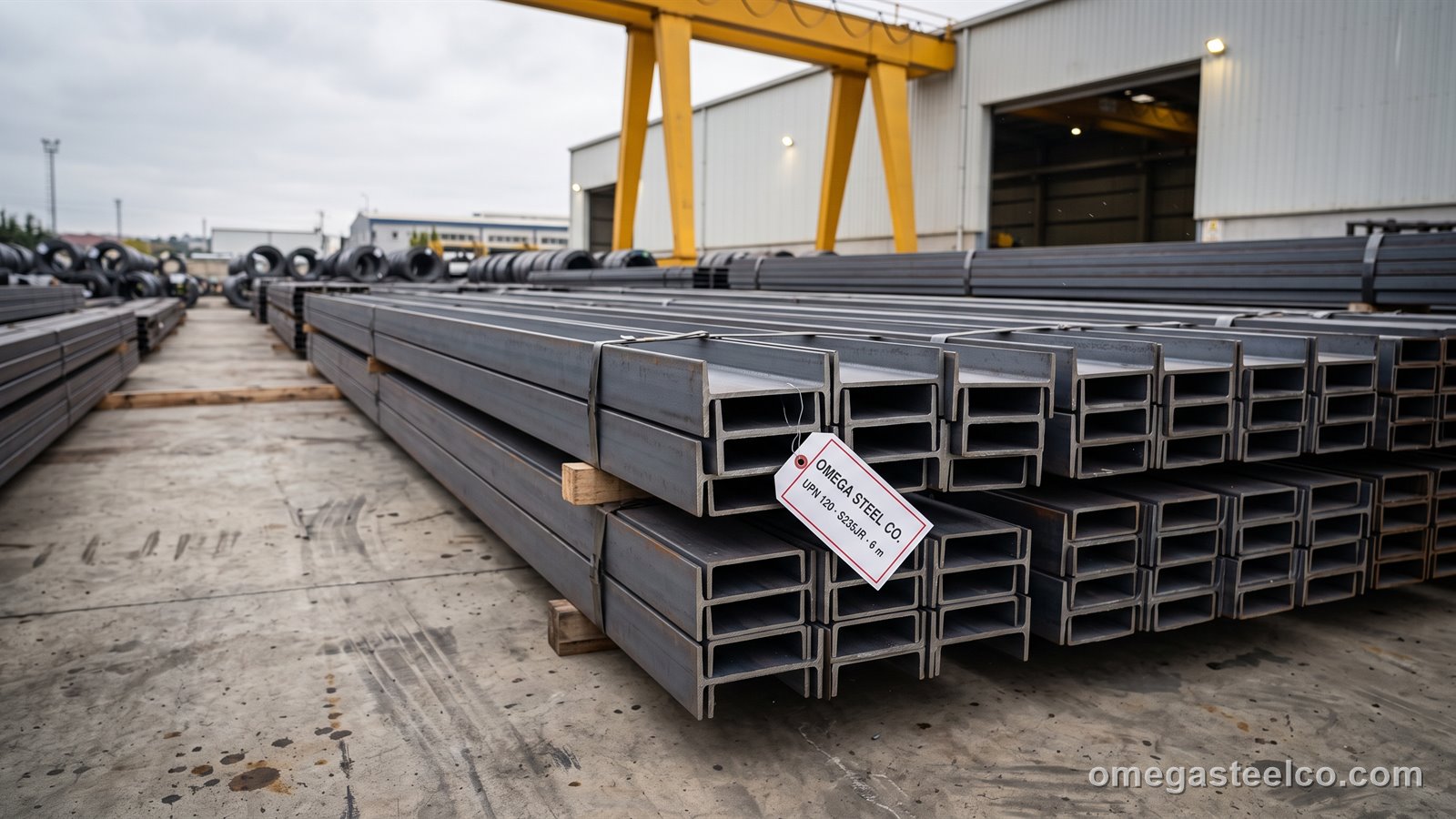

الكنال الفولاذي مقطع مدرفل على الساخن له عصب وشفتان في جهة واحدة — أي حرف C أو U في المقطع. ولأن أحد وجوهه مستوٍ فإنه يُربَط بالبراغي ويُلحَم على الجدران والصفائح وسائر العناصر، وهو ما جعله قياساً للإطارات والمجاري: قواعد المكائن والمعدات، ومجاري شاسيهات الشاحنات والمقطورات، وجوانب السلالم، والمدادات ومجاري الجدران في المباني المدرفلة على الساخن، والعتبات وإطارات الأبواب والنوافذ، والرياح، وحوامل سكك الأوناش، وحوامل المواسير، ومجاري سلالم الكابلات. وهناك نوعان مدرفلان: UPN (بأوجه شفاه داخلية مائلة، وهو مقطع DIN الذي ما زال يُسمى NPU في تركيا وU في مواصفات الخليج) وUPE (بشفاه متوازية وعصب أرقّ، أخف بنسبة 5–10 %، ويُربَط دون فلكات مائلة). أما كنالات C الخفيفة المجلفنة المشكّلة على البارد للتكسية والأسقف المستعارة فمنتج مختلف — انظر المدادات والمقاطع خفيفة السماكة.
UPN أم UPE — السلسلتان
كنالات UPN هي مقاطع DIN 1026-1 ذات الشفاه المائلة التي يخزّنها كل مصنع تركي (NPU)؛ وكنالات UPE هي مقاطع DIN 1026-2 ذات الشفاه المتوازية المستعملة في تصاميم يوروكود — أخف عند العمق نفسه وتُربَط دون فلكات مائلة. وتحمل كل صفحة جدول المقاسات والأوزان كاملاً.
مقاسات الكنال UPN وأوزانه
| المقاس | h × b (مم) | العصب tw | الشفة tf | كجم/م | Ix (سم⁴) | Wx (سم³) |
|---|---|---|---|---|---|---|
| UPN 50 | 50 × 38 | 5.0 | 7.0 | 5.6 | 26.4 | 10.6 |
| UPN 65 | 65 × 42 | 5.5 | 7.5 | 7.1 | 57.5 | 17.7 |
| UPN 80 | 80 × 45 | 6.0 | 8.0 | 8.6 | 106 | 26.5 |
| UPN 100 | 100 × 50 | 6.0 | 8.5 | 10.6 | 206 | 41.2 |
| UPN 120 | 120 × 55 | 7.0 | 9.0 | 13.4 | 364 | 60.7 |
| UPN 140 | 140 × 60 | 7.0 | 10.0 | 16.0 | 605 | 86.4 |
| UPN 160 | 160 × 65 | 7.5 | 10.5 | 18.8 | 925 | 116 |
| UPN 180 | 180 × 70 | 8.0 | 11.0 | 22.0 | 1 350 | 150 |
| UPN 200 | 200 × 75 | 8.5 | 11.5 | 25.3 | 1 910 | 191 |
| UPN 220 | 220 × 80 | 9.0 | 12.5 | 29.4 | 2 690 | 245 |
| UPN 240 | 240 × 85 | 9.5 | 13.0 | 33.2 | 3 600 | 300 |
| UPN 260 | 260 × 90 | 10.0 | 14.0 | 37.9 | 4 820 | 371 |
| UPN 280 | 280 × 95 | 10.0 | 15.0 | 41.8 | 6 280 | 448 |
| UPN 300 | 300 × 100 | 10.0 | 16.0 | 46.2 | 8 030 | 535 |
| UPN 320 | 320 × 100 | 14.0 | 17.5 | 59.5 | 10 870 | 679 |
| UPN 350 | 350 × 100 | 14.0 | 16.0 | 60.6 | 12 840 | 734 |
| UPN 400 | 400 × 110 | 14.0 | 18.0 | 71.8 | 20 350 | 1 020 |
مقاسات الكنال UPE وأوزانه
| المقاس | h × b (مم) | العصب tw | الشفة tf | كجم/م | Ix (سم⁴) | Wx (سم³) |
|---|---|---|---|---|---|---|
| UPE 80 | 80 × 50 | 4.0 | 7.0 | 7.9 | 107 | 26.8 |
| UPE 100 | 100 × 55 | 4.5 | 7.5 | 9.8 | 207 | 41.4 |
| UPE 120 | 120 × 60 | 5.0 | 8.0 | 12.1 | 364 | 60.6 |
| UPE 140 | 140 × 65 | 5.0 | 9.0 | 14.5 | 600 | 85.6 |
| UPE 160 | 160 × 70 | 5.5 | 9.5 | 17.0 | 911 | 114 |
| UPE 180 | 180 × 75 | 5.5 | 10.5 | 19.7 | 1 350 | 150 |
| UPE 200 | 200 × 80 | 6.0 | 11.0 | 22.8 | 1 910 | 191 |
| UPE 220 | 220 × 85 | 6.5 | 12.0 | 26.6 | 2 680 | 244 |
| UPE 240 | 240 × 90 | 7.0 | 12.5 | 30.2 | 3 600 | 300 |
| UPE 270 | 270 × 95 | 7.5 | 13.5 | 35.2 | 5 250 | 389 |
| UPE 300 | 300 × 100 | 9.5 | 15.0 | 44.4 | 7 820 | 522 |
| UPE 330 | 330 × 105 | 11.0 | 16.0 | 53.2 | 10 690 | 648 |
| UPE 360 | 360 × 110 | 12.0 | 17.0 | 61.2 | 14 830 | 824 |
| UPE 400 | 400 × 115 | 13.5 | 18.0 | 72.2 | 20 980 | 1 049 |
UPN أم UPE أم C المشكّل على البارد
| UPN (ساخن، شفاه مائلة) | UPE (ساخن، شفاه متوازية) | C مشكّل على البارد (مجلفن) | |
|---|---|---|---|
| الشفاه | مائلة 8 %، سميكة | متوازية، أرقّ | متوازية بحافة مطوية، رفيعة (1.5–3 مم) |
| الوزن عند العمق نفسه | 1.00 | 0.90–0.95 | 0.35–0.50 |
| الربط بالبراغي | فلكات مائلة | مستوٍ | مستوٍ، مخروم مسبقاً |
| التوفر | 50–400، مخزون واسع | 80–400 | 100–350 |
| الاستعمال | إطارات وشاسيهات وقواعد ورياح | المثل، حيث يهمّ الربط المستوي | مدادات ومجاري جدران ومجاري تكسية |
| الخامات | S235–S355 | S235–S355 | S280GD–S450GD |
الحمل والبحر — دليل سريع
ككمرة بسيطة الارتكاز بخامة S235 وبترخيم L/250: يحمل UPN 100 نحو 3 كيلونيوتن/م على بحر 3 م؛ وUPN 140 نحو 6 كيلونيوتن/م على 4 م؛ وUPN 200 نحو 10 كيلونيوتن/م على 5 م؛ وUPN 260 نحو 15 كيلونيوتن/م على 6 م. والكنالات ضعيفة حول المحور الضعيف وتلتوي تحت الحمل اللامركزي — فاجعلها أزواجاً ظهراً لظهر أو صندوقاً للأعمدة والكمرات الطويلة. والطريقة الكاملة في دليل الطاقة الحاملة لدينا.
القصّ والخرم والتصنيع
قصّ بالطول بسماحية ±2 مم، وقصّ بزاوية، وخرم وتفريز مجارٍ على خط التحكم الرقمي، ولحام لتكوين إطارات وسلالم ومقاطع ظهراً لظهر أو صندوقية؛ وسفع Sa 2½ مع أساس ورشة، وجلفنة بالغمس عبر شريك. وتُشحن أطقم الكنالات لقواعد المكائن وجوانب السلالم معلَّمة حسب الرسم.
سعر الكنال للطن
نطاق استرشادي بشرط FOB إسطنبول من قائمتنا التصديرية الأسبوعية: UPN 50–300 بخامة S235JR، بأطوال 6/12 م وبكميات شاحنة كاملة؛ ويقع UPE وخامة S355J2 عند الحد الأعلى للنطاق، أما المقاسات الكبيرة (320–400) والصغيرة (50–65) فأعلى قليلاً.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة
ربطات من 200 إلى 1500 كجم (وتُوضع الكنالات متداخلة وجهاً لوجه)، مربوطة؛ والأطوال 6 م في حاوية 20'، و12 م في 40' HC (24–25 طناً). البندان الجمركيان 7216.31 (مقاطع U من 80 مم فأعلى) و7216.10 (دون 80 مم).
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | شاحنة واحدة (24 طناً) أو حاوية 40' HC؛ بمقاسات مشكّلة |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو |
| مدة التوريد | من المخزون 5–10 أيام عمل؛ ومن المصنع 3–5 أسابيع |
| التغليف | ربطات متداخلة من 200 إلى 1500 كجم، مربوطة |
| الحاوية / الشاحنة | حاوية 20' ≈ 20 طناً (6 م) · و40' HC ≈ 24–25 طناً (12 م) · وشاحنة 24 طناً |
| المستندات | فاتورة، قائمة تعبئة، شهادة EN 10204 3.1، علامة CE، شهادة منشأ؛ وSASO / SONCAP / COC / EAC عند الطلب |
| الدفع | 30 % مقدماً والباقي مقابل صورة بوليصة الشحن؛ واعتماد مستندي بالاطلاع عبر مكتب لندن |
الشهادات
شهادة EN 10204 3.1 لكل صهرة، وعلامة CE وفق EN 10025، وشهادة منشأ؛ وSASO وSONCAP وCOC وEAC عند الطلب.
كيفية الطلب
أرسل المقاس والنوع (UPN/UPE) والخامة والطول أو قائمة القصّ والكمية بالأطنان والميناء؛ ونردّ خلال يوم عمل واحد.
المعايير
- EN 10365 (dimensions of channels)
- EN 10279 (tolerances for hot-rolled channels)
- EN 10025-2 (S235JR, S275JR, S355J2)
- DIN 1026-1 (UPN) / DIN 1026-2 (UPE) — superseded
- BS 4-1 PFC / ASTM A36 C-channels (on request)
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: S235JR · S275JR · S355J2
الأسئلة الشائعة
بماذا يُسمى الكنال الفولاذي؟
مقطع U، وUPN (شفاه مائلة، DIN)، وUPE (شفاه متوازية)، وNPU في تركيا، وPFC في بريطانيا، وMS channel في الهند والخليج؛ وكلها كنالات مدرفلة على الساخن وفق EN 10365 أو ما يعادلها.
فيمَ يُستعمل الكنال الفولاذي؟
الإطارات وقواعد المكائن ومجاري شاسيهات الشاحنات وجوانب السلالم والعتبات والمدادات ومجاري الجدران في المباني المدرفلة على الساخن والرياح وحوامل المواسير والكابلات وإطارات الأبواب والنوافذ.
كم يزن الكنال 100×50؟
UPN 100 (100 × 50 مم) يزن 10.6 كجم/م — أي 63.6 كجم للسيخ بطول 6 م؛ وUPE 100 (100 × 55) يزن 9.8 كجم/م.
كم يزن الكنال 150×75؟
أقرب مقاسات EN هي UPN 140 (140 × 60، 16.0 كجم/م) وUPN 160 (160 × 65، 18.8 كجم/م)؛ أما PFC البريطاني 150 × 75 فيزن 18 كجم/م ويمكن توريده عند الطلب.
ما الفرق بين UPN وUPE؟
شفاه UPN مائلة وعصبه أسمك؛ أما UPE فشفاهه متوازية وهو أخف بنسبة 5–10 % عند العمق نفسه ويُربَط دون فلكات مائلة. والخامات وسعر الطن واحدة.
ما المقاسات المتوفرة في المخزن؟
UPN 50–300 وUPE 80–300 بأطوال 6 و12 م بخامتي S235JR/S275JR؛ وUPN 320–400 وخامة S355J2 حسب الطلب.
هل يمكنكم توريد الكنالات مقصوصة ومخرومة؟
نعم — نقصّ ونقطع بزاوية ونخرم ونلحم لتكوين إطارات أو مقاطع صندوقية، ونسفع ونؤسّس أو نجلفن، ونعلّم حسب الرسم.
