Was ist DC04 kaltgewalzter Stahl?
DC04 ist die erste Güte der EN 10130 mit garantierten Ziehkennwerten: r90 ≥ 1,6 (das Blech fließt aus dem Flansch nach, statt in der Zarge auszudünnen) und n90 ≥ 0,18 (die Dehnung verteilt sich, statt sich zu lokalisieren). Es wird aus einer reinen, aluminiumberuhigten Schmelze mit höchstens 0,08 % Kohlenstoff und 0,40 % Mangan erzeugt, haubenglüh- oder durchlaufgeglüht für eine ausgeprägte Ziehtextur, dann leicht dressiert; das Ergebnis ist ein weiches Blech (Streckgrenze typisch 140–200 MPa, max. 210) mit 38 % Dehnung und sechs Monaten Alterungsbeständigkeitsgarantie. In der Praxis zieht DC04 Teile in einem Hub auf eine Tiefe etwa gleich ihrem Durchmesser — Spülen, Schalen, Näpfe, Zylinder, Gehäuse, Ölwannen — und übersteht zwei oder drei Weiterzüge ohne Zwischenglühen. Es ist die meistverwendete Ziehgüte in der Türkei, von Erdemir im vollen Bereich 0,40–3,0 mm erzeugt, und die, die wir vorrätig halten; DC05 und DC06 (r ≥ 1,9 und ≥ 2,1) sind Erweiterungen der Automobilklasse auf Bestellung. Oberfläche B matt zum Lackieren, blank zum Galvanisieren; der Ölfilm ist bei leichten Zügen selbst schon ein Ziehschmierstoff.
Chemische Zusammensetzung
| Element | C | Mn | P | S |
|---|---|---|---|---|
| max. % (Schmelze) | 0,08 | 0,40 | 0,030 | 0,030 |
Typische Schmelze: C 0,02–0,04, Mn 0,15–0,25, Al 0,03–0,06 (beruhigt).
Mechanische Eigenschaften und Tiefziehkennwerte
| Eigenschaft | Anforderung | Typischer Wert | Anmerkung |
|---|---|---|---|
| Dehngrenze Rp0,2 | ≤ 210 MPa | 140–200 MPa | |
| Zugfestigkeit Rm | 270–350 MPa | 280–320 MPa | |
| Dehnung A80 | ≥ 38 % | 40–46 % | |
| r90 | ≥ 1,6 | 1,7–2,0 | garantiert |
| n90 | ≥ 0,18 | 0,19–0,22 | garantiert |
| Alterung | alterungsbeständig 6 Monate | garantiert |
Vergleichbare Werkstoffe
| System | Güte | Anmerkung |
|---|---|---|
| DIN 1623 (alt) | St 14 | historisch deutsch |
| EN 10130 (1991) | Fe P04 | Vorgängerausgabe |
| JIS G3141 | SPCE | |
| ASTM A1008 | DDS Type A | |
| GB/T 5213 | DC04 |
Oberflächenangaben, die beim Tiefziehen zählen
| Kürzel | Bedeutung | Ra (µm) | Typischer Einsatz |
|---|---|---|---|
| A | normale Oberfläche — kleine Fehler (Poren, Kratzer, leichte Abdrücke) zulässig | — | allgemeine Fertigung, verdeckte Teile |
| B | beste Oberfläche — die bessere Seite frei von Fehlern, die eine gleichmäßige Lackierung beeinträchtigen | — | sichtbare lackierte oder galvanisierte Teile |
| b (blank) | glatte Walzoberfläche | ≤ 0,4 | Verchromen, dekorativ |
| g (halbblank) | Standardausführung | 0,4–0,9 (typ. 0,6–1,9) | Lackieren, Pulverbeschichten |
| m (matt) | kugelgestrahlte Walzen | 0,6–1,9 | Tiefziehen, Lackhaftung |
| r (rau) | starke Textur | > 1,6 | Sonderfälle |
| Ölung | leichtes Korrosionsschutzöl beidseitig (Standard); trocken oder stark geölt auf Anfrage | — |
Tiefziehen verlangt m-Ausführung und einen kontrollierten Ölfilm; Oberflächenqualität B nur dort, wo die gezogene Seite sichtbar bleibt — B bedeutet ein sortiertes Coil und einen späteren Werkstermin. Für mehrstufige Werkzeuge ist stärkere Ölung möglich.
Dickenbereich und Lagerabmessungen
| Dicke | Breiten × Längen | Verfügbarkeit |
|---|---|---|
| 0,50–1,0 mm | Coil 1 000 / 1 250 mm; Tafeln 2 000 / 2 500 | Lager |
| 1,2–2,0 mm | Coil 1 000 / 1 250 / 1 500 mm; Tafeln bis 3 000 | Lager |
| 2,5–3,0 mm | Coil 1 250 / 1 500 mm | Lager, begrenzt |
| Platinen | auf Ihr Platinenmaß geschnitten, entgratet | Ablängen in Dilovası |
Gewicht je m² und je Tafel
| Dicke | kg/m² | 1 000 × 2 000 (kg) | 1 250 × 2 500 (kg) | 1 500 × 3 000 (kg) |
|---|---|---|---|---|
| 0.5 mm | 3.93 | 7.9 | 12.3 | 17.7 |
| 0.6 mm | 4.71 | 9.4 | 14.7 | 21.2 |
| 0.7 mm | 5.50 | 11.0 | 17.2 | 24.7 |
| 0.8 mm | 6.28 | 12.6 | 19.6 | 28.3 |
| 1 mm | 7.85 | 15.7 | 24.5 | 35.3 |
| 1.2 mm | 9.42 | 18.8 | 29.4 | 42.4 |
| 1.5 mm | 11.78 | 23.6 | 36.8 | 53.0 |
| 2 mm | 15.70 | 31.4 | 49.1 | 70.7 |
| 2.5 mm | 19.63 | 39.3 | 61.3 | 88.3 |
| 3 mm | 23.55 | 47.1 | 73.6 | 106.0 |
Unbeschichtet; Toleranzen nach EN 10131.
Umformen, Schweißen und Lackieren
Ziehverhältnisse bis 2,0 im ersten Hub, Weiterzüge ohne Glühen; polierte Werkzeuge, Niederhalterdruck auf die niedrige Streckgrenze abgestimmt, Ziehöl oder das Werksöl bei leichten Zügen. Abstrecken und Bördeln sind Routine. Punkt- und Buckelschweißen mit etwas geringerem Strom als DC01; Laserschweißen sauber. Lackieren nach dem Entfetten; Phosphatieren für kathodische Tauchlackierung; Galvanisieren auf blanker Ausführung. Bei Sichtpaneelen innerhalb der Alterungsbeständigkeitsfrist bleiben.
Einsatzgebiete
- Küchenspülen, Schalen und Gastronomiegeschirr (Kohlenstoffstahl emailliert)
- Filter-, Pumpen- und Kompressorgehäuse
- Ölwannen, Sümpfe und Tankhälften
- Gasflaschen- und Feuerlöscherschalen (mit Querverweis EN 10130)
- Karosserie- und Fahrwerks-Pressteile
- Tiefgezogene Leuchten-, Motor- und Hausgeräteteile
DC04 vs. DC05 / DC06
DC05 hebt r90 auf 1,9 und die Dehnung auf 40 % (Streckgrenze ≤ 180 MPa); DC06 — IF-Stahl — auf r90 ≥ 2,1, 38 %, Streckgrenze ≤ 180 MPa, ganz ohne Alterung. Sie sind Güten für Karosserieaußenteile und extreme Züge, auf Bestellung in 4–6 Wochen. DC04 deckt die große Mehrheit des industriellen Tiefziehens ab Lager ab; höher gehen nur, wenn das Ziehverhältnis etwa 2,1 übersteigt oder die Spezifikation die Güte nennt. Siehe DC05 und DC06; für den verzinkten Zwilling siehe DX54D.
Preis
DC04 liegt etwa 20 USD/t über DC01; das Band unten ist der indikative FOB-Istanbul-Bereich des Monats für unser Lager. Blanke Ausführung, Oberflächenqualität B und Platinen werden je Tonne oder je Stück berechnet.
Preisspannen aus unserer wöchentlichen Exportliste (September 2026), FOB Istanbul, volle Container, ohne Fracht und Zertifikate. Festpreis pro Projekt auf Anfrage innerhalb eines Werktags.
Export und Verpackung

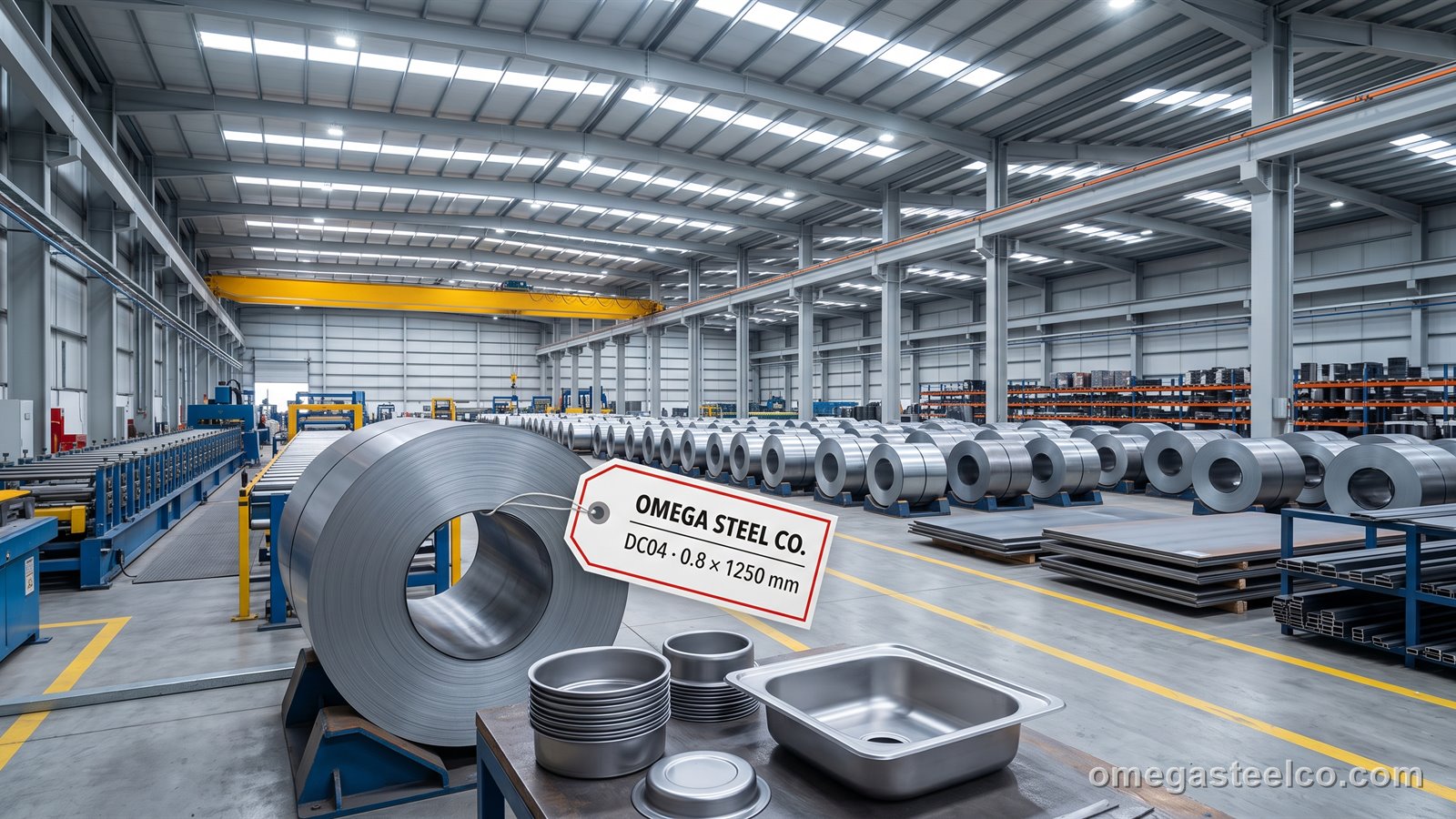

So verlässt DC04 Kaltband Dilovası: Coil Auge zum Himmel, VCI-Papier; Blech mit Zwischenlage auf Paletten. Beladung: 20' ein Coil ≤ 20 t; 40' HC zwei Coils oder 24 t Blech. Die HS-Nummer richtet sich nach Oberfläche und Legierung: 7208 (warmgewalzt), 7209 (kaltgewalzt), 7210 (beschichtet), 7225 / 7226 (legiert).
| Punkt | Detail |
|---|---|
| Mindestmenge | Ein Coil (5–20 t) oder 5 t Tafeln |
| Incoterms | FOB Istanbul · CIF / CFR Golf, Afrika · DAP EU, Balkan, Irak, Kaukasus · DAP Aktau |
| Lieferzeit | Lager 0,50–3,0 mm: 3–5 Werktage; Sonderbreiten / blanke Ausführung 2–3 Wochen |
| Verpackung | Coil Auge oben, VCI-Papier; Tafeln mit Zwischenlagen auf Paletten |
| Container / LKW | 20' ein Coil ≤ 20 t; 40' HC zwei Coils oder 24 t Tafeln |
| Dokumente | Rechnung, Packliste, EN 10204 3.1 (3.2 auf Anfrage), Ursprungszeugnis; SASO / SONCAP / PVoC auf Anfrage |
| Zahlung | 30 % Anzahlung, Rest gegen B/L-Kopie; Akkreditiv bei Sicht ab 100 t |
Zeugnisse und Prüfung
DC04 Kaltband wird mit einem Werkszeugnis 3.1 nach EN 10204 geliefert, das auf die Coilnummer der Packliste verweist. Eine 3.2-Zertifizierung mit unabhängigem Prüfer ist möglich, wenn der Endkunde sie verlangt. Oberflächenqualitäts- und Rauheitswerte des gelieferten Coils können der Akte beigefügt werden.
Bestellung
Geben Sie Dicke × Breite × (Länge oder Platinenmaß), Oberfläche B / Ausführung m oder b, Ölung, ggf. r/n-Bescheinigung und Tonnage an; wir bestätigen den Lagerbestand am selben Tag.
Normen
- EN 10130:2006 — DC04, 1.0338
- EN 10131 — tolerances
- EN 10204 3.1
- Former DIN 1623 St 14 / EN 10130 Fe P04
Güten
Werkstoffdatenblätter (Chemie, Mechanik, Vergleichsgüten) auf unserer Referenzseite: DC04 · DC03 · DC05
Häufige Fragen
Was ist DC04 Stahl?
Das kaltgewalzte Tiefziehblech nach EN 10130 (1.0338, ex St 14): Al-beruhigt, Streckgrenze ≤ 210 MPa, Dehnung ≥ 38 %, garantierte r90 ≥ 1,6 und n90 ≥ 0,18, alterungsbeständig — das Standardblech für Spülen, Näpfe, Gehäuse und Automobil-Pressteile.
Was ist der Unterschied zwischen DC01 und DC04?
DC04 hat eine reinere Analyse, eine niedrigere Streckgrenzenobergrenze (210 statt 280 MPa), 38 % statt 28 % Dehnung, garantierte Ziehkennwerte und eine Alterungsbeständigkeitsgarantie; DC01 ist die Kantgüte.
Was ist die Entsprechung von DC04?
DIN St 14, JIS SPCE, ASTM A1008 DDS Type A, GB DC04 — alles kaltgewalztes Tiefziehblech.
Wie hoch ist der r-Wert von DC04?
Garantiert r90 ≥ 1,6 (typisch 1,7–2,0) und n90 ≥ 0,18 — die senkrechte Anisotropie und der Verfestigungsexponent, die die Tiefziehfähigkeit definieren.
Ist DC04 in der Türkei ab Lager lieferbar?
Ja — 0,50–3,0 mm Coil und Tafeln in unserem Lager in Dilovası, auf Anfrage auf Platinenmaß geschnitten.
