ما هو مداد Z؟
مداد Z مقطع زد مشكَّل على البارد: عصب بشفة مقلوبة إلى كل جهة، وكلتا الشفتين بحافة مطوية، والتفصيلة الحاسمة أن عرض الشفتين مختلف قليلاً حتى يمكن إدخال مداد داخل الذي يليه وربطهما بالبراغي عبر العصبين. وهذا التداخل هو ما يجعل نظام Z مستمراً: فعند كل جائز يتراكب مداد البحر A فوق مداد البحر B بمقدار 10–15 % من البحر (أو يُربَط كلاهما في جلبة قصيرة أثقل)، فتنقل الوصلة عزم الانحناء، ويسلك الصف كله سلوك كمرة متعددة البحور تقلّ عزوم منتصف بحرها نحو 30 % عن البحر البسيط. فإما أن يزيد المصمم البحر بالمقطع نفسه، وإما أن ينزل مقاساً — أي توفير 20–30 % من فولاذ المدادات في أي مبنى من ثلاثة بحور فأكثر، ولهذا صارت مدادات Z قياس المباني المعدنية سابقة الهندسة من مستودعات 30 م إلى مراكز التوزيع بطول 300 م. والزد كذلك المقطع الصحيح على السقف المائل: فبتوجيه الشفة العريضة صعوداً مع الميل يصطف محور المقطع الرئيسي مع الحمل، ويترخّم المداد في مستوى السقف أقل من C. والثمن هو العناية في التركيب (فلكل مداد اتجاه وطرف تراكب) ونمط ثقوب أكثف. وندرفل من Z120 إلى Z350 بسماكات 1.5–3.0 مم من S280GD وS350GD Z275، ونخرم ثقوب التراكب والجلب والكتائف وقضبان الشدّ والرياح حسب الرسم، ونورّد الجلب والكتائف وقضبان الشدّ مع الطقم.
الخامات والمواصفات والسماحات
| الخامة / المواصفة | حد الخضوع (ميجاباسكال) | ملاحظة |
|---|---|---|
| S280GD+Z275 (EN 10346) | 280 | شريط المدادات القياسي؛ خامة المخزن |
| S350GD+Z275 | 350 | مدادات أعلى مقاومة وبحور أطول |
| S450GD+Z275 | 450 | حسب الطلب؛ أقصى بحر لكل كيلوغرام |
| DX51D+Z140 / Z275 | ≈ 140 (غير مضمون) | للمقاطع غير الإنشائية فقط |
| الزنك Z275 | — | 275 جم/م² على الوجهين ≈ 20 ميكروناً لكل وجه؛ وZM عند الطلب |
في الأنظمة المتراكبة تكون S350GD هي الخامة المعتادة — إذ تحكم براغي التراكب وتحميل العصب عند الكتيفة؛ وS450GD عند الطلب لأقصى بحر لكل كيلوغرام.
جدول مقاطع مداد Z
| المقطع | العصب × الشفتان × الحافة (مم) | t (مم) | كجم/م | Ix (سم⁴) | Wx (سم³) |
|---|---|---|---|---|---|
| Z120 | 120 × 50/47 × 15 | 1.5 / 2.0 | 2.9 / 3.8 | 80 / 105 | 13.4 / 17.5 |
| Z150 | 150 × 60/57 × 20 | 1.5 / 2.0 | 3.5 / 4.6 | 155 / 205 | 20.7 / 27.3 |
| Z175 | 175 × 65/62 × 20 | 2.0 / 2.5 | 5.1 / 6.3 | 290 / 355 | 33.1 / 40.6 |
| Z200 | 200 × 70/67 × 20 | 2.0 / 2.5 | 5.7 / 7.1 | 420 / 515 | 42.0 / 51.5 |
| Z225 | 225 × 75/72 × 20 | 2.0 / 2.5 | 6.3 / 7.8 | 575 / 710 | 51.1 / 63.1 |
| Z250 | 250 × 75/72 × 25 | 2.5 / 3.0 | 8.5 / 10.1 | 960 / 1 140 | 76.8 / 91.2 |
| Z300 | 300 × 80/77 × 25 | 2.5 / 3.0 | 9.6 / 11.4 | 1 510 / 1 790 | 101 / 119 |
| Z350 | 350 × 90/87 × 25 | 2.5 / 3.0 | 10.9 / 13.0 | 2 350 / 2 780 | 134 / 159 |
تُعطى عروض الشفاه كعريضة/ضيقة لإتاحة التداخل. أما الخواص الفعّالة للتصميم وفق EN 1993-1-3 وطاقات وصلات التراكب فمذكورة في مذكرة الحساب.
أنظمة التراكب والجلب
| النظام | التفصيلة عند الجائز | طول التراكب / الجلبة | التوفير مقابل البحر البسيط | ملاحظة |
|---|---|---|---|---|
| بحر بسيط (C أو Z) | مداد واحد لكل بحر على الكتائف | — | 0 | المباني الصغيرة، وأرخص التفاصيل |
| Z متراكب | تتداخل المدادات وتُربَط عبر العصبين فوق الجائز | 10–15 % من البحر لكل جهة (لا تقلّ عن 600 مم) | 20–30 % | قياس المباني سابقة الهندسة؛ وبحور الطرف غالباً مقاساً أثقل |
| Z بجلبة | يدخل المدادان في جلبة 1.2–1.6 م من المقاس التالي | جلبة 1.2–1.6 م | 15–25 % | مدادات متساوية الطول، ولوجستيات أيسر |
| Z بحرين | مدادات بطول بحرين، متبادلة | متلاصقة | 10–15 % | تحتاج أطوالاً حتى 13.5 م |
| تقوية بحر الطرف | بحور الطرف أسمك أو بتراكب أطول | — | — | عزوم بحور الطرف هي الأعلى |
تُحسَب الكتائف وبراغي التراكب (M12/M16 فئة 8.8) والجلب وأنظمة منع الترخي مع تصميم المدادات وتُورَّد ضمن الطقم.
الأطوال والتوفر
تُصنع مدادات Z حسب الطلب خلال 7–12 يوم عمل بعد اعتماد الرسم، بأطوال من 3 إلى 13.5 م. والطلب النموذجي لمبنى سابق الهندسة هو جدول مدادات بأطوال التراكب لكل صف ومقاطع بحور الطرف والجلب والكتائف وقضبان الشدّ ودعامات الأفاريز والتربيطات — ونسلّم طقم المدادات كاملاً محزوماً بحسب صفوف السقف.
الخرم والتراكب والتركيب
تُخرم ثقوب التراكب والجلب على الخط بالنمط الدقيق (عادةً 4 × M12 أو M16 لكل تراكب، عصباً إلى عصب)؛ وثقوب الكتائف 18 مم بمجارٍ تسمح بالسماحية؛ وثقوب قضبان الشدّ عند نصف البحر أو ثلثه. وفي الموقع يوضع كل زد بشفته العريضة صعوداً مع الميل وبطرف تراكبه فوق الجائز الصحيح (ونعلّم الاتجاه وأطراف التراكب على بطاقات الربطات)، ثم يُربَط عبر التراكب ثم بالكتيفة؛ ويُبرغى اللوح على الشفة العليا فيقيّد المقطع. والقصّ بالمنشار البارد فقط، مع معالجة بدهان غني بالزنك.
أين تُستعمل
- مدادات الأسقف في المباني ذات الإطارات البوابية متعددة البحور (PEB)
- مجاري الجدران في صفوف متراكبة مستمرة
- المستودعات ومراكز التوزيع وحظائر الطائرات كبيرة البحور
- مدادات الأسقف المائلة حيث يهمّ الترخيم في مستوى السقف
- منشآت الطاقة الشمسية والمظلات ذات الصفوف المستمرة
- إعادة تسقيف المباني القائمة بعدد أقل من الدعامات
مداد Z أم مداد C
مداد C أبسط ومتناظر — وهو المناسب للبحور المفردة والمجاري والإطارات حتى نحو 7.5 م وأرخص للقطعة. أما الزد فيستحق تفاصيله في المباني من ثلاثة بحور فأكثر، حيث يوفّر التراكب 20–30 % من فولاذ المدادات. والنظرة العامة على مدادات C وZ تقارن الأنظمة؛ أما لهياكل التكسية الثانوية فينطبق المقطع أوميغا الأخف.
السعر
تُسعَّر مدادات Z بالطن أو بالمتر على جدول المدادات — فالمقطع والسماكة والخامة ونمط التراكب والكمية تحدّد السعر فوق أساس الشريط المجلفن — لا من نطاق قائمة؛ وتُسعَّر الجلب والكتائف وقضبان الشدّ بالقطعة في العرض نفسه.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة

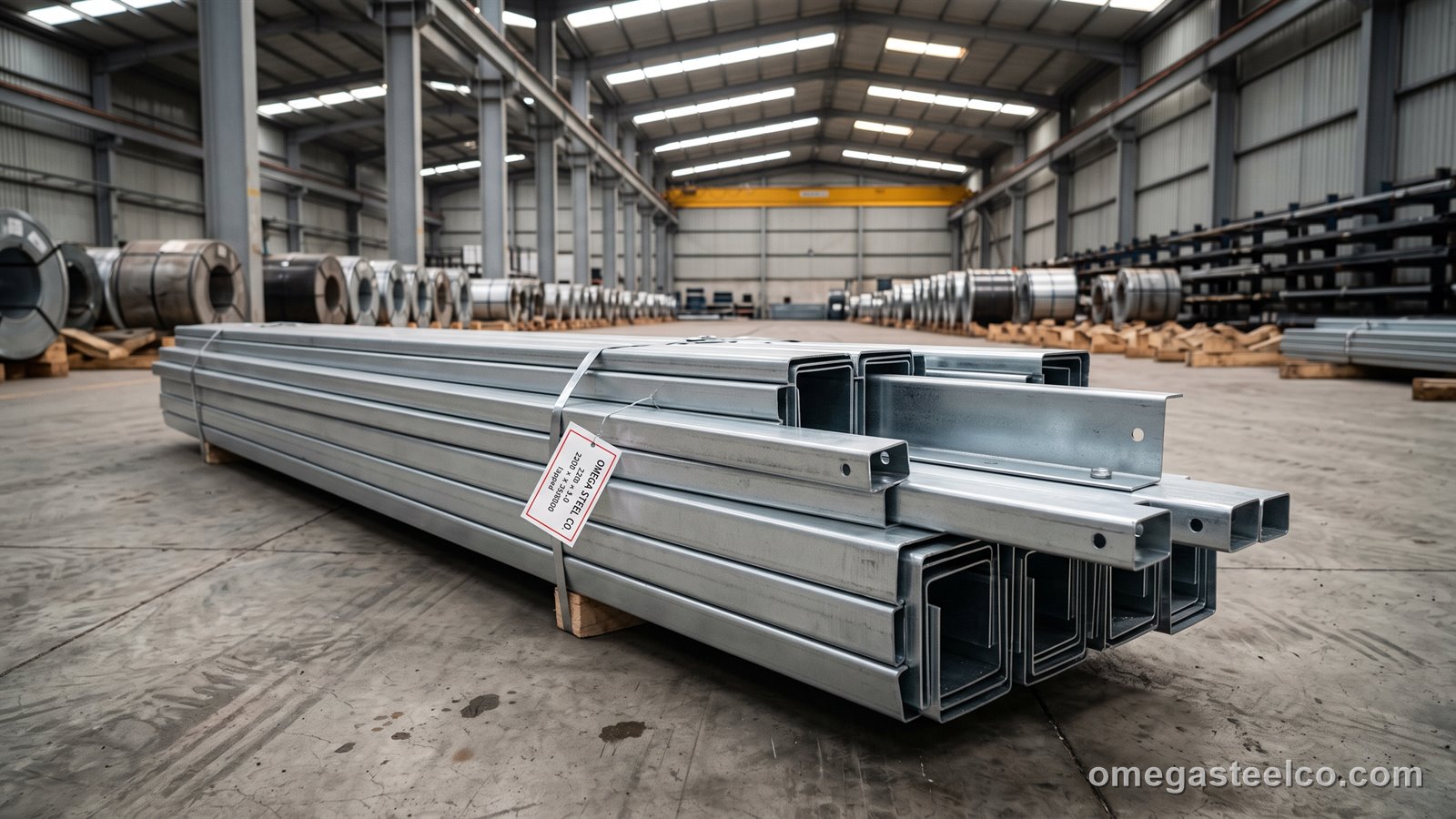

يُحزم مداد Z بحسب المقاس والطول في ربطات مربوطة من 1 إلى 2 طن على عوارض خشبية وألواح حماية للحواف، متداخلاً (C في C، وZ في Z، وأوميغا مكدّسة) توفيراً للحجم؛ وعلى كل ربطة بطاقة بالمقطع والسماكة والطول والعدد ورقم الصهرة. وتستوعب حاوية 40' HC من 20 إلى 24 طناً من مدادات متداخلة بطول 6–12 م؛ وحتى 13.5 م على فلات-راك أو شحناً عاماً من دريندجه. البند الجمركي 7216.61.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 5 طن لكل مقاس مقطع |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو |
| مدة التوريد | 7–12 يوم عمل بعد اعتماد الرسم |
| التغليف | ربطات متداخلة 1–2 طن، مربوطة على عوارض خشبية ومعلّمة ببطاقة |
| الحاوية / الشاحنة | حاوية 40' HC ≈ 20–24 طناً متداخلة؛ والأطوال 13.5 م على فلات-راك |
| المستندات | فاتورة، قائمة تعبئة، شهادة EN 10204 3.1 (للشريط)، إقرار CE (EN 1090-1)، شهادة منشأ؛ وSASO / SONCAP عند الطلب |
| الدفع | 30 % مقدماً والباقي مقابل صورة بوليصة الشحن؛ اعتماد مستندي بالاطلاع فوق 100 طن |
الشهادات
يحمل مداد Z شهادة EN 10204 3.1 الخاصة بالشريط المجلفن (الخامة وحد الخضوع وكتلة الزنك) وسجل الدرفلة لدينا (أبعاد المقطع وفحص نمط الثقوب والطول)؛ وتُورَّد عند الطلب علامة CE وفق EN 1090-1 بفئة تنفيذ 2 ومذكرة حساب إنشائي لكل بحر.
كيفية الطلب
أرسل جدول المدادات أو رسوم المبنى: المقطع والسماكة والخامة والزنك والأطوال والكميات لكل صف سقف ونظام التراكب أو الجلب ونمط الثقوب والملحقات وميناء الوصول؛ ويتبع ذلك عرض سعر ورسم ورشة خلال يومي عمل.
المعايير
- EN 10346 — S280GD / S350GD + Z275 strip
- EN 1993-1-3 — cold-formed design (continuous systems)
- EN 1090-1 / -2 — CE marking
- EN 10204 3.1
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: S350GD · S280GD · S450GD
الأسئلة الشائعة
ما هو مداد Z؟
مقطع زد بحافة مطوية مشكَّل على البارد من شريط مجلفن عالي المقاومة، تتيح شفتاه غير المتساويتين تداخل المدادات وتراكبها فوق الجوائز، فتتكوّن كمرة سقف مستمرة متعددة البحور تستهلك فولاذاً أقل بنسبة 20–30 % من البحور البسيطة.
ما الفرق بين مدادي Z وC؟
مدادات Z تتراكب فوق الدعامات فتكوّن أنظمة مستمرة وتصطف مع أحمال السقف المائل؛ أما مدادات C فمتناظرة وتستلقي مستويةً على الكتائف وتناسب البحور المفردة والمجاري والإطارات. وكلاهما يُدرفل من شريط Z275 نفسه.
ما مقاسات مدادات Z التي تنتجونها؟
من Z120 إلى Z350 بسماكات 1.5–3.0 مم، وبأطوال 3–13.5 م، بخامة S280GD أو S350GD Z275، مخرومة لأنظمة التراكب أو الجلب.
كم يجب أن يكون طول التراكب؟
من 10 إلى 15 % من البحر في كل جهة من الجائز، وبحد أدنى 600 مم؛ وتأخذ بحور الطرف تراكباً أطول أو مقطعاً أثقل لأن عزومها هي الأعلى.
كم يقطع المداد Z200 من بحر؟
في نظام متراكب مستمر بتباعد 1.5 م وحمل 1.0 كيلونيوتن/م² يتحمل Z200 × 2.0 بحوراً نحو 7–7.5 م؛ وZ250 × 2.5 نحو 9 م. والتصميم على الأحمال الفعلية مع مذكرة الحساب.
