ما هو مداد C؟
مداد C كنال بحافة مطوية مشكَّل على البارد: عصب وشفتان متساويتان وحافتان مطويتان إلى الداخل تقوّيان حواف الشفاه حتى تستطيع صفيحة بسماكة 2 مم حمل سقف. ويُصنع بتمرير شريط مجلفن مسبقاً (S280GD أو S350GD وفق EN 10346، بزنك Z275) عبر سلسلة درافيل تشكيل في حرارة الغرفة — بلا لحام ولا حرارة، فيبقى الزنك سليماً — وبخرم ثقوب البراغي على الخط، فيغادر كل مداد المصنع مقصوصاً ومخروماً وجاهزاً للربط. ولأن المقطع متناظر حول عصبه، يستلقي مداد C مستوياً على الكتيفة ولا يعمل عبر مركز القصّ إلا إذا قيّدته ألواح السقف؛ ولهذا فهو مقطع البحور بسيطة الارتكاز (مداد واحد لكل بحر، مربوط بكتائف الجائز عند الطرفين)، ومجاري الجدران، وكمرات الأفاريز، وإطارات الأبواب والنوافذ والشيش، وعوارض الميزانين، وكل تطبيق يُربَط فيه كنال ظهراً لظهر أو إلى صفيحة مستوية. وحدوده هي مواطن قوة مداد Z: فالمداد C لا يمكن تراكبه فوق الدعامة، ولذلك تُنفَّذ الأنظمة المستمرة متعددة البحور — التي توفّر 20–30 % من وزن المدادات في المباني الطويلة — بمقاطع Z. وننتج من C100 إلى C300 بسماكات 1.5 و2.0 و2.5 و3.0 مم، مع خرم نمط الثقوب وثقوب قضبان الشدّ وكتائف الرياح حسب رسم العميل، بأطوال من 3 إلى 13.5 م.
الخامات والمواصفات والسماحات
| الخامة / المواصفة | حد الخضوع (ميجاباسكال) | ملاحظة |
|---|---|---|
| S280GD+Z275 (EN 10346) | 280 | شريط المدادات القياسي؛ خامة المخزن |
| S350GD+Z275 | 350 | مدادات أعلى مقاومة وبحور أطول |
| S450GD+Z275 | 450 | حسب الطلب؛ أقصى بحر لكل كيلوغرام |
| DX51D+Z140 / Z275 | ≈ 140 (غير مضمون) | للمقاطع غير الإنشائية فقط |
| الزنك Z275 | — | 275 جم/م² على الوجهين ≈ 20 ميكروناً لكل وجه؛ وZM عند الطلب |
سماحات المقطع وفق EN 10162؛ والزنك Z275 يعطي 40–60 سنة داخل المباني و15–25 سنة في غلاف مبنى غير مدفّأ.
جدول مقاطع مداد C
| المقطع | العصب × الشفة × الحافة (مم) | t (مم) | كجم/م | Ix (سم⁴) | Wx (سم³) |
|---|---|---|---|---|---|
| C100 | 100 × 50 × 15 | 1.5 | 2.7 | 55 | 11.0 |
| C120 | 120 × 50 × 15 | 1.5 / 2.0 | 2.9 / 3.9 | 85 / 110 | 14.2 / 18.3 |
| C150 | 150 × 60 × 20 | 1.5 / 2.0 | 3.5 / 4.7 | 160 / 210 | 21.3 / 28.0 |
| C175 | 175 × 65 × 20 | 2.0 / 2.5 | 5.2 / 6.5 | 300 / 370 | 34.3 / 42.3 |
| C200 | 200 × 70 × 20 | 2.0 / 2.5 | 5.8 / 7.2 | 430 / 530 | 43.0 / 53.0 |
| C225 | 225 × 75 × 20 | 2.0 / 2.5 | 6.4 / 8.0 | 590 / 730 | 52.4 / 64.9 |
| C250 | 250 × 75 × 25 | 2.5 / 3.0 | 8.6 / 10.3 | 990 / 1 170 | 79.2 / 93.6 |
| C300 | 300 × 80 × 25 | 2.5 / 3.0 | 9.7 / 11.6 | 1 550 / 1 830 | 103 / 122 |
قيم اسمية للمقطع كما دُرفل؛ أما الخواص المقطعية الفعّالة للتصميم وفق EN 1993-1-3 فأقل وتُورَّد مع مذكرة الحساب. ومقاسات الشفة والحافة الأخرى عند الطلب.
دليل البحور
| المقطع | حمل كلي 0.75 كيلونيوتن/م² | 1.0 كيلونيوتن/م² | 1.5 كيلونيوتن/م² |
|---|---|---|---|
| C150 × 2.0 | 5.5 m | 5.0 m | 4.2 m |
| C175 × 2.0 | 6.0 m | 5.5 m | 4.8 m |
| C200 × 2.0 | 6.5 m | 6.0 m | 5.2 m |
| C200 × 2.5 | 7.0 m | 6.5 m | 5.6 m |
| C250 × 2.5 | 8.0 m | 7.5 m | 6.5 m |
| C300 × 3.0 | 9.0 m | 8.5 m | 7.5 m |
الأحمال كلية (ميتة + حية/ثلجية) على ميل السقف؛ ورفع الرياح وتباعد المدادات وتقييد قضبان الشدّ تغيّر النتيجة. وللبحور فوق 7.5 م أو للاستمرارية متعددة البحور انظر مدادات Z.
الأطوال والتوفر
تُصنع مدادات C حسب الطلب — فلكل مشروع نمط ثقوبه — خلال 7–12 يوم عمل بعد اعتماد الرسم؛ والأطوال القياسية من 3 إلى 13.5 م بخطوات 0.5 م، وأي طول ضمن هذا المدى. وتُورَّد الكتائف وقضبان الشدّ (بقلاووظ Ø 10–16 مم) والتربيطات ودعامات الأفاريز وقضبان منع الترخي مع طقم المدادات ليصل الموقع شحنة واحدة.
الخرم والتثبيت والتركيب
تُخرم الثقوب على الخط قبل التشكيل: ثقوب براغي 14 أو 18 مم عند الأطراف وفق نمط الكتيفة، وثقوب قضبان الشدّ Ø 12–18 مم عند منتصف البحر أو أثلاثه، ومجارٍ أو ثقوب رياح حسب الرسم. وتُثبَّت المدادات بكتائف الجوائز ببراغي M12/M16 من الفئة 8.8 — اثنان لكل طرف في مقاطع C — ويُبرغى لوح السقف أو الجدار عبر الشفة العليا، وهو ما يقيّد المقطع ضد الالتواء؛ وتحفظ قضبان الشدّ عند النصف أو الثلث استقامة المدادات تحت حمل الألواح وأثناء التركيب. والقصّ في الموقع بمنشار بارد أو صاروخ مع معالجة بدهان غني بالزنك؛ ولا يُقصّ باللهب ولا يُلحَم المداد المجلفن إلا مع شفط ومعالجة.
أين تُستعمل
- مدادات الأسقف على الإطارات البوابية والجمالونات أحادية البحر (حتى نحو 7.5 م)
- مجاري الجدران وكمرات الأفاريز
- عوارض أرضيات الميزانين وهياكل المنصات
- إطارات الأبواب والنوافذ والشيش في التكسية
- مقاطع C ظهراً لظهر ككمرات وأعمدة خفيفة
- هياكل تركيب الألواح الشمسية والمباني الزراعية
مداد C أم مداد Z
يمكن تراكب مداد Z فوق الجائز لتكوين كمرة مستمرة، فيوفّر 20–30 % من الوزن في المباني من ثلاثة بحور فأكثر، لكن شفتيه غير المتساويتين تتطلبان توجيهاً صحيحاً ويحتاج تفصيلة التراكب أو الجلبة. أما مداد C فأبسط ومتناظر وأرخص للقطعة في البحور المفردة القصيرة والمجاري والإطارات. وكلاهما من الشريط نفسه؛ والنظرة العامة على مدادات C وZ تقارن الأنظمة، أما لعوارض التكسية والإطارات فينطبق المقطع أوميغا والمقطع M الأخفّان.
السعر
تُسعَّر مدادات C بالطن (أو بالمتر) بحسب المقطع والسماكة والكمية ونمط الخرم — فسعر الشريط المجلفن هو الأساس، ويضاف التشكيل والخرم والطول لكل مشروع — ولذلك نُسعِّر على الرسم لا من نطاق قائمة. والكتائف والملحقات تُسعَّر بالقطعة.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة

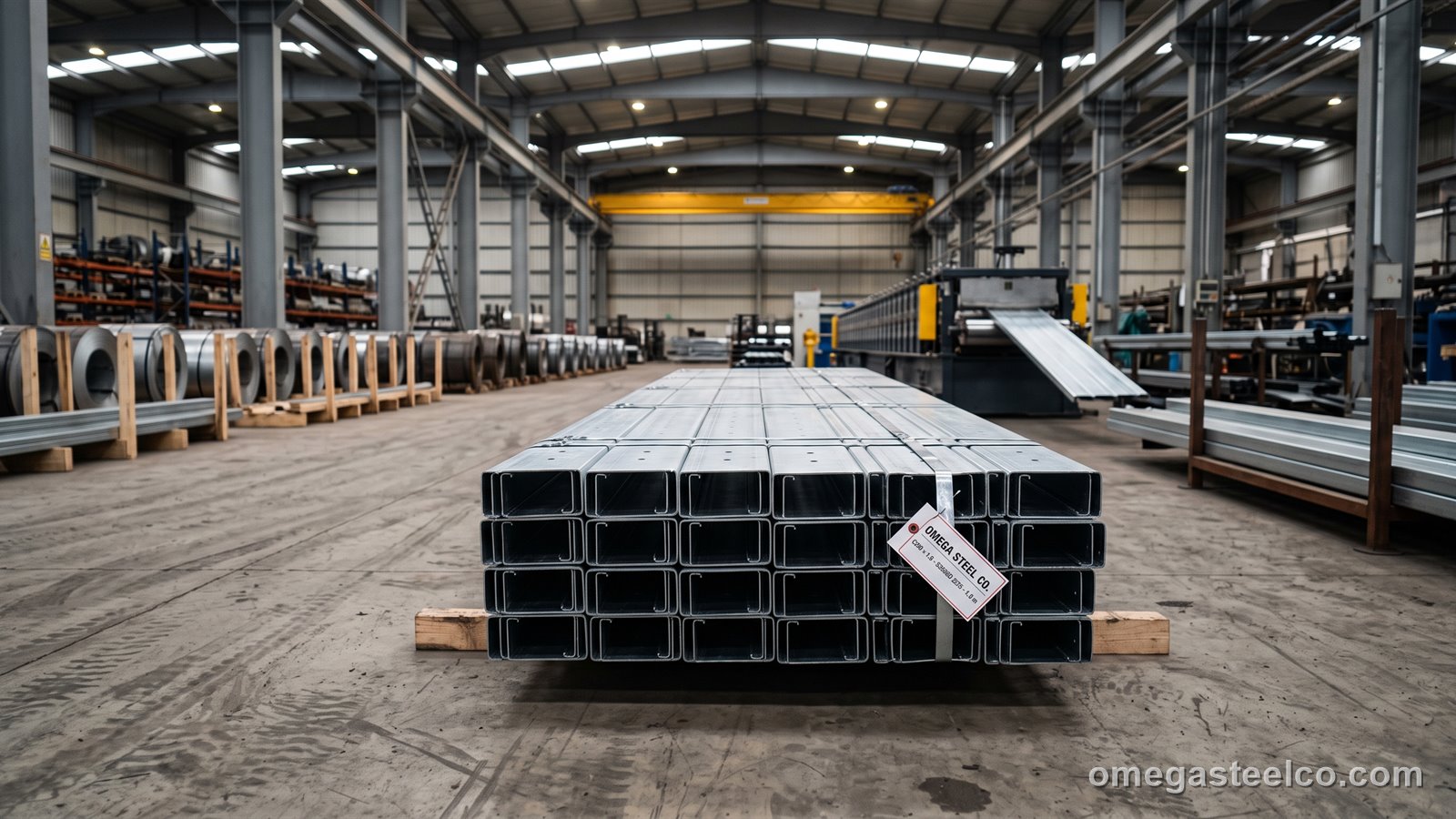

يُحزم مداد C بحسب المقاس والطول في ربطات مربوطة من 1 إلى 2 طن على عوارض خشبية وألواح حماية للحواف، متداخلاً (C في C، وZ في Z، وأوميغا مكدّسة) توفيراً للحجم؛ وعلى كل ربطة بطاقة بالمقطع والسماكة والطول والعدد ورقم الصهرة. وتستوعب حاوية 40' HC من 20 إلى 24 طناً من مدادات متداخلة بطول 6–12 م؛ وحتى 13.5 م على فلات-راك أو شحناً عاماً من دريندجه. البند الجمركي 7216.61.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 5 طن لكل مقاس مقطع |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو |
| مدة التوريد | 7–12 يوم عمل بعد اعتماد الرسم |
| التغليف | ربطات متداخلة 1–2 طن، مربوطة على عوارض خشبية ومعلّمة ببطاقة |
| الحاوية / الشاحنة | حاوية 40' HC ≈ 20–24 طناً متداخلة؛ والأطوال 13.5 م على فلات-راك |
| المستندات | فاتورة، قائمة تعبئة، شهادة EN 10204 3.1 (للشريط)، إقرار CE (EN 1090-1)، شهادة منشأ؛ وSASO / SONCAP عند الطلب |
| الدفع | 30 % مقدماً والباقي مقابل صورة بوليصة الشحن؛ اعتماد مستندي بالاطلاع فوق 100 طن |
الشهادات
يحمل مداد C شهادة EN 10204 3.1 الخاصة بالشريط المجلفن (الخامة وحد الخضوع وكتلة الزنك) وسجل الدرفلة لدينا (أبعاد المقطع وفحص نمط الثقوب والطول)؛ وتُورَّد عند الطلب علامة CE وفق EN 1090-1 بفئة تنفيذ 2 ومذكرة حساب إنشائي لكل بحر.
كيفية الطلب
أرسل جدول المدادات أو رسم المبنى: المقطع (مثل C200) والسماكة والخامة (S280GD / S350GD) والزنك (Z275) والأطوال والكمية لكل طول ونمط الثقوب (الكتيفة وقضيب الشدّ والرياح) والملحقات وميناء التسليم؛ ونعيد إليك عرض سعر ورسم ورشة للاعتماد خلال يومي عمل.
المعايير
- EN 10346 — S280GD / S350GD + Z275 strip
- EN 1993-1-3 — design of cold-formed members
- EN 1090-1 / -2 — CE marking, execution class 2
- EN 10204 3.1
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: S280GD · S350GD · S450GD
الأسئلة الشائعة
ما هو مداد C؟
مقطع كنال بحافة مطوية مشكَّل على البارد من شريط مجلفن عالي المقاومة (بعمق 100–300 مم وسماكة 1.5–3 مم)، يُستعمل مداد سقف أو مجرى جدار أو عنصر هيكلي خفيف، ويُربَط مستوياً بكتائف الجوائز.
ما مقاسات مدادات C التي تنتجونها؟
من C100 إلى C300 بسماكات 1.5 و2.0 و2.5 و3.0 مم، وبأطوال 3–13.5 م، من شريط S280GD أو S350GD Z275، مخرومة حسب الرسم.
كم يقطع المداد C200 من بحر؟
استرشادياً يقطع C200 × 2.0 نحو 6 م عند حمل كلي 1.0 كيلونيوتن/م² وتباعد 1.5 م؛ وC200 × 2.5 نحو 6.5 م. والتصميم يكون على الأحمال الفعلية مع مذكرة الحساب التي نوفّرها.
كم يزن المتر من مداد C؟
من 2.7 كجم/م (C100 × 1.5) إلى 11.6 كجم/م (C300 × 3.0) — انظر جدول المقاطع.
مداد C أم مداد Z — أيهما أستعمل؟
C للبحور المفردة والمجاري والإطارات حتى نحو 7.5 م؛ وZ للأسقف المستمرة متعددة البحور حيث يوفّر التراكب 20–30 % من الفولاذ.
هل مدادات C مجلفنة؟
نعم — تُدرفل من شريط مجلفن مسبقاً Z275 (275 جم/م²)، فالزنك متصل ولا حاجة إلى معالجة لاحقة؛ وطلاء ZM عند الطلب.
