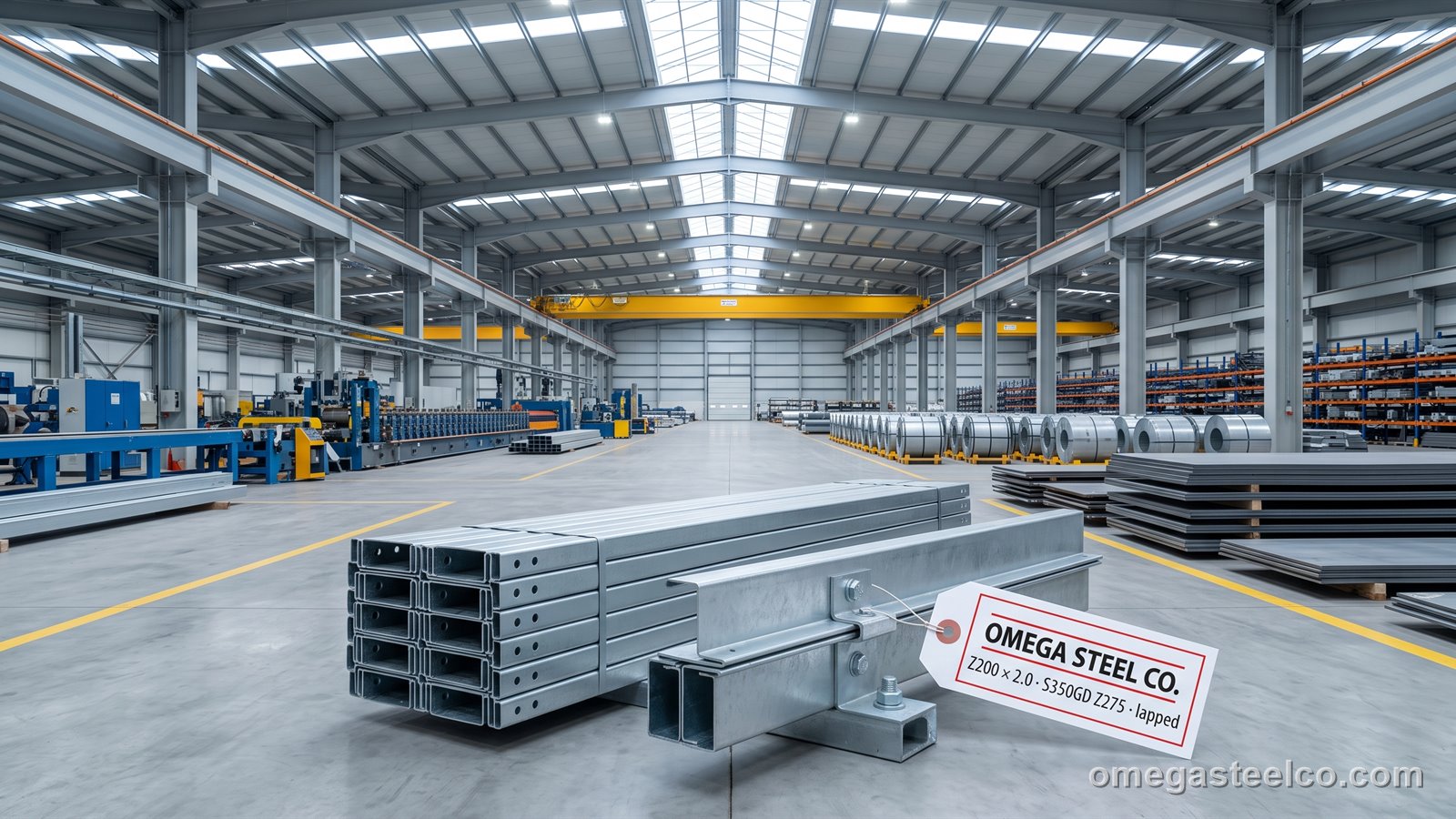

Was ist eine Z-Pfette?
Eine Z-Pfette ist ein kaltrollgeformtes Z: ein Steg mit je einem Flansch nach jeder Seite, beide Flansche mit Lippe, und — das entscheidende Detail — die beiden Flansche leicht unterschiedlich breit, sodass eine Pfette in die nächste gelegt und beide durch die Stege verschraubt werden können. Dieses Ineinanderschieben macht ein Z-System durchlaufend: An jedem Binder überlappt die Pfette aus Feld A 10–15 % der Spannweite über die Pfette aus Feld B (oder beide werden in eine kurze, schwerere Muffe geschraubt), der Stoß überträgt Biegemoment, und die ganze Reihe verhält sich wie ein Mehrfeldträger, dessen Feldmomente etwa 30 % niedriger sind als beim Einfeldträger. Der Planer spannt entweder mit demselben Profil weiter oder geht eine Größe herunter — 20–30 % Ersparnis an Pfettenstahl bei jeder Halle ab drei Feldern, weshalb Z-Pfetten der Standard vorgefertigter Stahlhallen von 30-m-Lagern bis 300-m-Verteilzentren sind. Das Z ist auch das richtige Profil auf dem geneigten Dach: Mit dem Obergurt hangaufwärts liegt die Hauptachse des Profils in Lastrichtung, und die Pfette verformt sich in der Dachebene weniger als ein C. Der Preis dafür ist Sorgfalt bei der Montage (jede Pfette hat eine Orientierung und ein Überlappungsende) und ein umfangreicheres Lochbild. Wir walzen Z120 bis Z350 in 1,5–3,0 mm aus S280GD und S350GD Z275, lochen Überlappungs-, Muffen-, Knaggen-, Zugstangen- und Verbandlöcher nach Zeichnung und liefern Muffen, Knaggen und Zugstangen mit dem Paket.
Güten, Normen und Toleranzen
| Güte / Norm | Streckgrenze (MPa) | Anmerkung |
|---|---|---|
| S280GD+Z275 (EN 10346) | 280 | Standard-Pfettenband; die Lagergüte |
| S350GD+Z275 | 350 | höherfeste Pfetten, größere Spannweiten |
| S450GD+Z275 | 450 | auf Bestellung; maximale Spannweite je kg |
| DX51D+Z140 / Z275 | ≈ 140 (nicht garantiert) | nur nicht tragende Profile |
| Zink Z275 | — | 275 g/m² beidseitig ≈ 20 µm je Seite; ZM auf Anfrage |
Für überlappte Systeme ist S350GD die übliche Güte — die Überlappungsschrauben und die Steglagerung an der Knagge sind maßgebend; S450GD auf Anfrage für maximale Spannweite je Kilogramm.
Z-Pfetten Profiltabelle
| Profil | Steg × Flansche × Lippe (mm) | t (mm) | kg/m | Ix (cm⁴) | Wx (cm³) |
|---|---|---|---|---|---|
| Z120 | 120 × 50/47 × 15 | 1.5 / 2.0 | 2.9 / 3.8 | 80 / 105 | 13.4 / 17.5 |
| Z150 | 150 × 60/57 × 20 | 1.5 / 2.0 | 3.5 / 4.6 | 155 / 205 | 20.7 / 27.3 |
| Z175 | 175 × 65/62 × 20 | 2.0 / 2.5 | 5.1 / 6.3 | 290 / 355 | 33.1 / 40.6 |
| Z200 | 200 × 70/67 × 20 | 2.0 / 2.5 | 5.7 / 7.1 | 420 / 515 | 42.0 / 51.5 |
| Z225 | 225 × 75/72 × 20 | 2.0 / 2.5 | 6.3 / 7.8 | 575 / 710 | 51.1 / 63.1 |
| Z250 | 250 × 75/72 × 25 | 2.5 / 3.0 | 8.5 / 10.1 | 960 / 1 140 | 76.8 / 91.2 |
| Z300 | 300 × 80/77 × 25 | 2.5 / 3.0 | 9.6 / 11.4 | 1 510 / 1 790 | 101 / 119 |
| Z350 | 350 × 90/87 × 25 | 2.5 / 3.0 | 10.9 / 13.0 | 2 350 / 2 780 | 134 / 159 |
Flanschbreiten sind als breit/schmal angegeben, damit die Profile ineinanderpassen. Wirksame Querschnittswerte für die Bemessung nach EN 1993-1-3 und die Tragfähigkeiten der Überlappungsstöße stehen in der statischen Berechnung.
Überlappte und gemuffte Systeme
| System | Detail am Binder | Überlappungs- / Muffenlänge | Stahlersparnis vs. Einfeld | Anmerkung |
|---|---|---|---|---|
| Einfeldträger (C oder Z) | eine Pfette je Feld auf Knaggen | — | 0 | kleine Hallen, günstigste Details |
| Überlappte Z | Pfetten schieben sich ineinander und werden über dem Binder durch die Stege verschraubt | 10–15 % der Spannweite je Seite (≥ 600 mm) | 20–30 % | der Hallenbau-Standard; Endfelder oft eine Größe schwerer |
| Gemuffte Z | beide Pfetten werden in eine 1,2–1,6 m lange Muffe der nächsten Größe geschraubt | Muffe 1,2–1,6 m | 15–25 % | gleich lange Pfetten, einfachere Logistik |
| Zweifeld-Z | Pfetten über zwei Felder, versetzt | gestoßen | 10–15 % | Längen bis 13,5 m nötig |
| Verstärktes Endfeld | Endfelder dicker oder länger überlappt | — | — | Endfeldmomente sind am größten |
Knaggen, Überlappungsschrauben (M12/M16 8.8), Muffen und Durchhangsicherungen werden mit der Pfettenbemessung dimensioniert und im Paket geliefert.
Längen und Lager
Z-Pfetten werden auf Bestellung in 7–12 Werktagen nach Zeichnungsfreigabe gefertigt, in Längen 3–13,5 m. Ein typischer Hallenauftrag ist eine Pfettenliste mit Überlappungslängen je Reihe, Endfeldprofilen, Muffen, Knaggen, Zugstangen, Traufstreben und Aussteifungen — wir liefern das komplette Pfettenpaket, gebündelt je Dachreihe.
Lochung, Überlappung und Montage
Überlappungs- und Muffenlöcher werden in der Linie nach exaktem Muster gestanzt (typisch 4 × M12 oder M16 je Überlappung, Steg an Steg); Knaggenlöcher 18 mm als Langloch für Toleranz; Zugstangenlöcher in 1/2 oder 1/3 der Spannweite. Auf der Baustelle wird jedes Z mit dem breiten Flansch hangaufwärts und dem Überlappungsende über dem richtigen Binder gesetzt (wir markieren Orientierung und Überlappungsenden auf den Bundetiketten), durch die Überlappung und dann an die Knagge verschraubt; die Eindeckung wird auf den Obergurt geschraubt und hält das Profil. Nur Kaltsägeschnitt; mit Zinkstaubfarbe ausbessern.
Einsatzgebiete
- Dachpfetten auf mehrfeldrigen Rahmenhallen (vorgefertigte Stahlhallen)
- Wandriegel in durchlaufend überlappten Reihen
- Weitgespannte Lagerhallen, Verteilzentren, Hangars
- Dachpfetten auf geneigten Dächern, wo die Verformung in der Dachebene zählt
- Solar- und Vordachtragwerke mit durchlaufenden Reihen
- Neueindeckung auf bestehenden Rahmen mit weniger Auflagern
Z-Pfette vs. C-Pfette
Eine C-Pfette ist einfacher und symmetrisch — richtig für Einfeldträger, Riegel und Rahmen bis etwa 7,5 m und je Stück günstiger. Das Z verdient seine Details bei Hallen ab drei Feldern, wo die Überlappung 20–30 % Pfettenstahl spart. Die C- und Z-Pfetten-Übersicht vergleicht die Systeme; für Fassadenunterkonstruktionen gilt das leichtere Omega-Profil.
Preis
Z-Pfetten werden je Tonne oder je Meter nach der Pfettenliste angeboten — Profil, Dicke, Güte, Überlappungsmuster und Menge bestimmen den Preis über der Basis des verzinkten Bandes — statt aus einer Listenspanne; Muffen, Knaggen und Zugstangen werden im selben Angebot je Stück kalkuliert.
Preisspannen aus unserer wöchentlichen Exportliste (September 2026), FOB Istanbul, volle Container, ohne Fracht und Zertifikate. Festpreis pro Projekt auf Anfrage innerhalb eines Werktags.
Export und Verpackung
Z-Pfetten werden je Größe und Länge in umreiften Bunden von 1–2 t mit Holzunterlagen und Kantenschutz gepackt, ineinander gestapelt (C in C, Z in Z, Omega gestapelt), um Volumen zu sparen; jedes Bund ist mit Profil, Dicke, Länge, Stückzahl und Schmelze etikettiert. Ein 40' HC nimmt 20–24 t gestapelte Pfetten von 6–12 m auf; bis 13,5 m per Flat-Rack oder Stückgut ab Derince. Zolltarif 7216.61.
| Punkt | Detail |
|---|---|
| Mindestmenge | 5 t je Profilgröße |
| Incoterms | FOB Istanbul · CIF / CFR Golf, Afrika · DAP EU, Balkan, Irak, Kaukasus · DAP Aktau |
| Lieferzeit | 7–12 Werktage nach Zeichnungsfreigabe |
| Verpackung | Ineinander gestapelte Bunde 1–2 t, umreift, Holzunterlagen, etikettiert |
| Container / LKW | 40' HC ≈ 20–24 t gestapelt; lange Pfetten per Flat-Rack |
| Dokumente | Rechnung, Packliste, EN 10204 3.1 (Band), CE-Leistungserklärung (EN 1090-1), Ursprungszeugnis; SASO / SONCAP auf Anfrage |
| Zahlung | 30 % Anzahlung, Rest gegen B/L-Kopie; Akkreditiv bei Sicht ab 100 t |
Zeugnisse
Die Z-Pfette wird mit dem Zeugnis EN 10204 3.1 des verzinkten Bandes (Güte, Streckgrenze, Zinkauflage) und unserem Profilierprotokoll (Profilmaße, Lochbildprüfung, Länge) geliefert; CE-Kennzeichnung nach EN 1090-1 Ausführungsklasse 2 und eine statische Berechnung je Spannweite auf Anfrage.
Bestellung
Senden Sie die Pfettenliste oder die Hallenzeichnungen: Profil, Dicke, Güte, Zink, Längen und Mengen je Dachreihe, Überlappungs- oder Muffensystem, Lochbild, Zubehör und Bestimmungshafen; Angebot und Werkstattzeichnung folgen innerhalb von zwei Werktagen.
Normen
- EN 10346 — S280GD / S350GD + Z275 strip
- EN 1993-1-3 — cold-formed design (continuous systems)
- EN 1090-1 / -2 — CE marking
- EN 10204 3.1
Güten
Werkstoffdatenblätter (Chemie, Mechanik, Vergleichsgüten) auf unserer Referenzseite: S350GD · S280GD · S450GD
Häufige Fragen
Was ist eine Z-Pfette?
Ein kaltrollgeformtes Lippen-Z-Profil aus verzinktem hochfestem Band, dessen ungleiche Flansche die Pfetten über den Bindern ineinanderschieben und überlappen lassen — ein durchlaufender Mehrfeld-Dachträger, der 20–30 % weniger Stahl braucht als Einfeldträger.
Was ist der Unterschied zwischen Z- und C-Pfetten?
Z-Pfetten überlappen über den Auflagern zu Durchlaufsystemen und liegen in Lastrichtung geneigter Dächer; C-Pfetten sind symmetrisch, liegen flach auf Knaggen und passen zu Einfeldträgern, Riegeln und Rahmen. Beide werden aus demselben Z275-Band gewalzt.
Welche Z-Pfetten-Größen fertigen Sie?
Z120 bis Z350 in 1,5–3,0 mm, Längen 3–13,5 m, S280GD oder S350GD Z275, gelocht für überlappte oder gemuffte Systeme.
Wie lang sollte die Überlappung sein?
10–15 % der Spannweite auf jeder Seite des Binders, mindestens 600 mm; Endfelder bekommen oft eine längere Überlappung oder ein schwereres Profil, weil ihre Momente am größten sind.
Wie weit spannt eine Z200-Pfette?
Im überlappten Durchlaufsystem bei 1,5 m Abstand und 1,0 kN/m² schafft Z200 × 2,0 Felder von etwa 7–7,5 m; Z250 × 2,5 etwa 9 m. Bemessung nach den tatsächlichen Lasten mit der statischen Berechnung.
