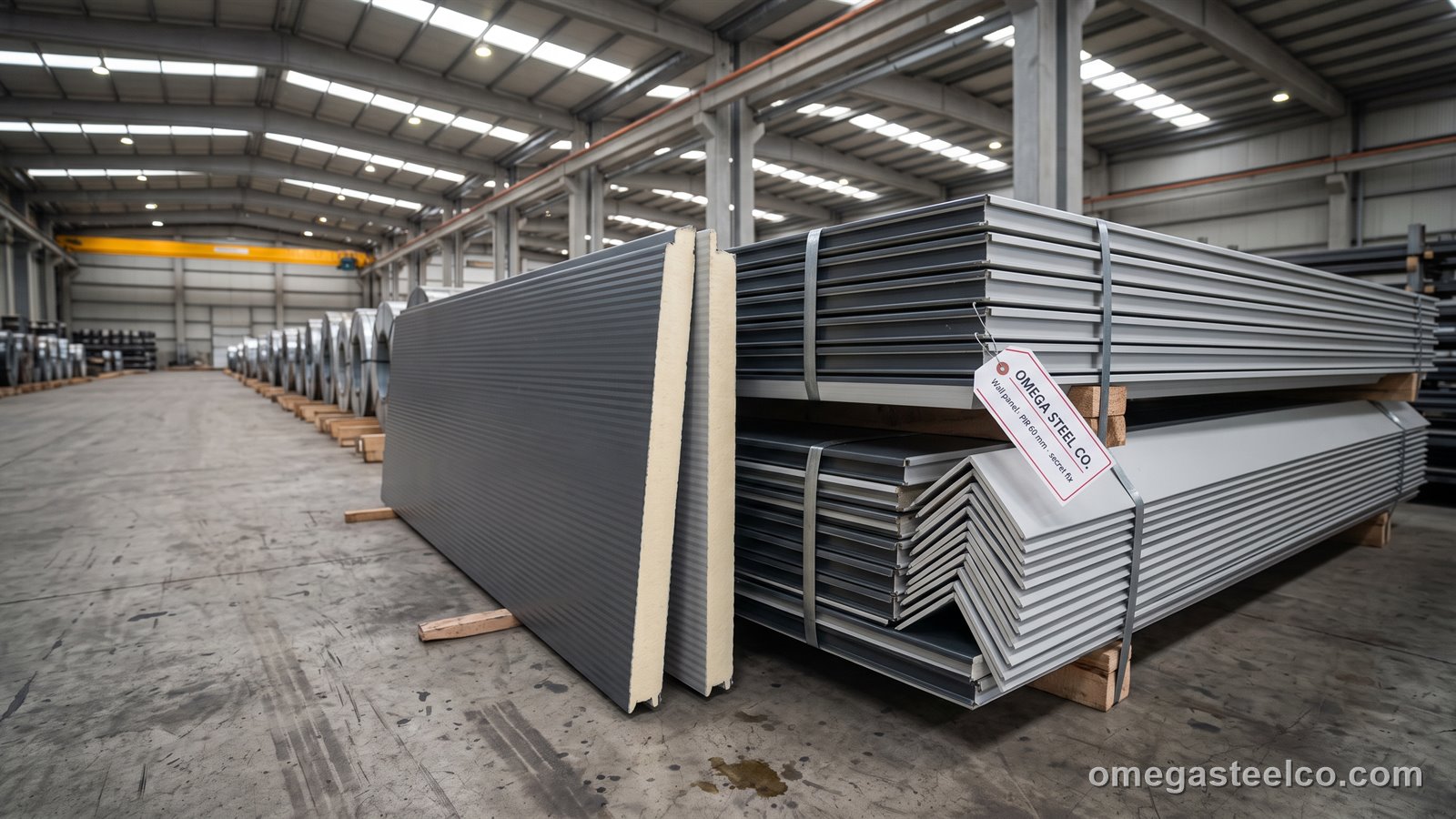

ما هو لوح الساندويتش للجدران؟
لوح ساندويتش الجدار لا يحمل ماءً ولذلك يمكن أن يكون مسطحاً: قشرتاه مشكّلتان بخفة — تضليع دقيق (موجات 1 مم كل 20–50 مم) أو تسطير (أخاديد ضحلة كل 100–200 مم) أو سطح مسطح بنقش ستوكو — من أجل الصلابة والمظهر لا التصريف، وحافتاه الطويلتان مشكّلتان لساناً وأخدوداً يقفلان الألواح معاً ويحتضنان حشية PE أو PU مركّبة في المصنع، ويُخفيان في طراز التثبيت الخفي البرغي داخل الوصلة فلا يظهر على الواجهة أي مثبّت. ويُركَّب اللوح أفقياً على الأعمدة أو رأسياً على العوارض، ليجسر 3–6 أمتار بحسب السماكة وحمل الرياح، إذ يتحمل القلب القص وتنقل الوصلة الحمل بين الألواح؛ ويجسر لوح جدار PIR بسماكة 60 مم أربعة أمتار عند رياح 0.6 كن/م². والأقلاب هي الثلاثة نفسها في لوح السقف — PIR (λ 0.022، B-s1,d0) قياسياً، وPUR للاقتصاد، والصوف الصخري (A2-s1,d0، 100–120 كغ/م³) حيث يلزم التقسيم الحريقي أو تطلبه شركة التأمين؛ والسماكة تبدأ من 40 مم للمظلات غير المكيفة مروراً بـ 50–60 مم (معيار السوق) إلى 80–100 مم للمباني المكيفة وغرف التبريد و120–150 مم لأكواد الطاقة وغرف التجميد. والقشرتان PPGI 0.50 خارجية / 0.40 داخلية (و0.60 / 0.50 في التثبيت الخفي والبحور الطويلة) بلون RAL 9002 قياسياً، و7016 و9006 للعمارة، و9010 بدرجة غذائية داخلاً لمصانع الأغذية؛ واللوح نفسه بوجه داخلي مسطح ووصلات محكمة بالـ PVC يصير جدار غرفة تبريد أو غرفة نظيفة. أما الكسر المائي — مجرى القاعدة والزوايا وإطارات النوافذ والأبواب والحاجز العلوي — فيُثنى من اللفيفة نفسها، ونورّد براغي التثبيت والحشيات والمواد المانعة ضمن الطقم. عرض التغطية القياسي 1 000 مم، و1 150 مم بالطلب، والأطوال 2–14 متراً.
الدرجات والمواصفات والتفاوتات
| الدرجة / المواصفة | الخضوع (ميغاباسكال) | ملاحظة |
|---|---|---|
| قلب PIR، 40 كغ/م³، λ 0.022 | — | قياسي؛ B-s1,d0 |
| قلب PUR، 40 كغ/م³، λ 0.024 | — | اقتصادي؛ B-s2,d0 / B-s3,d0 |
| قلب صوف صخري، 100–120 كغ/م³، λ 0.040 | — | A2-s1,d0، جدران حريق، EI 30–120 |
| القشرتان DX51D / S250GD + Z100–Z275 + PPGI | ≈ 140 / 250 | EN 10346 / EN 10169 |
علامة CE وفق EN 14509؛ وألواح الجدران بالصوف الصخري تحمل تصنيف مقاومة حريق EI وفق EN 13501-2 عند الطلب.
السماكة وقيمة U والبحر
| السماكة | قيمة U (واط/م².ك) | الوزن (كغ/م²) | تباعد العوارض عند رياح 0.5 كن/م² | عند 0.8 كن/م² | عند 1.2 كن/م² |
|---|---|---|---|---|---|
| 40 mm | 0.52 | 9.6 | 3.4 m | 2.8 m | 2.3 m |
| 50 mm | 0.42 | 10.0 | 3.9 m | 3.2 m | 2.6 m |
| 60 mm | 0.35 | 10.4 | 4.3 m | 3.6 m | 2.9 m |
| 80 mm | 0.27 | 11.2 | 5.0 m | 4.2 m | 3.4 m |
| 100 mm | 0.21 | 12.0 | 5.6 m | 4.7 m | 3.8 m |
| 120 mm | 0.18 | 12.8 | 6.1 m | 5.1 m | 4.2 m |
| 150 mm | 0.14 | 13.9 | 6.7 m | 5.6 m | 4.6 m |
بحر واحد، L/100، أفقي أو رأسي؛ وألواح الصوف الصخري تجسر أقل بنحو 15 % وتزن 15–26 كغ/م². وألواح التثبيت الخفي تستخدم قشرة خارجية 0.60 مم للبحور نفسها.
الأوجه والوصلات وأنظمة التثبيت
| الخيار | الوصف | الاستخدام |
|---|---|---|
| وجه دقيق التضليع | موجات 1 مم كل 20–50 مم على القشرتين | الوجه الصناعي القياسي؛ يخفي تموّج السطح |
| وجه مسطّر | أخاديد ضحلة كل 100–200 مم | معماري، خطوط أفقية |
| وجه مسطح (بنقش ستوكو) | قشرة ملساء منقوشة | غرف التبريد والغرف النظيفة والمكاتب |
| تثبيت ظاهر | برغي عبر وجه اللوح إلى العارضة مع غطاء | صناعي، الأرخص والأسرع |
| تثبيت خفي | برغي داخل وصلة اللسان والأخدود | واجهات معمارية بلا مثبتات ظاهرة |
| لسان وأخدود بحشية PE | مانع مركّب في المصنع داخل الوصلة | إحكام هوائي قياسي |
| وصلة محكمة بـ PVC / PU | فوم بولي يوريثان أو مقطع PVC في الوصلة | غرف التبريد والغرف الصحية |
| تركيب أفقي / رأسي | على الأعمدة / على العوارض | حسب التصميم؛ الأفقي يخفي العوارض |
كسر مائي للزوايا والقواعد والحواجز العلوية والنوافذ يُثنى من اللفيفة نفسها وبدفعة اللون نفسها.
القشرتان والطلاءات والألوان
| القشرة | السماكة | الزنك / الدهان | أين |
|---|---|---|---|
| PPGI بولي إستر 25 ميكرون | 0.40 / 0.50 / 0.60 مم | Z100–Z140، RAL 9002 / 9010 / 3009 / 7016 … | الوجهان قياسياً |
| PPGI SMP / PVDF | 0.50 / 0.60 مم | Z140–Z275 | الساحل والخليج وضمان اللون |
| مجلفن | 0.40 / 0.50 مم | Z140–Z275، بلا دهان | الوجه الداخلي في الحل الاقتصادي |
| بولي إستر غذائي | 0.50 مم | Z140، RAL 9010 | الأغذية وداخل غرف التبريد |
| ألوزنك / ألمنيوم | 0.50 / 0.60 مم | — | بالطلب |
القشرة الخارجية مشكّلة (تضليع دقيق أو مسطّر أو خمسة أضلاع للسقف)؛ والداخلية دقيقة التضليع أو مسطحة.
الأطوال والمخزون
ألواح الجدران PIR بسماكات 50 و60 و80 مم بتضليع دقيق ولون 9002/9002 وقشرتين 0.50/0.40 تُنتَج باستمرار (5–10 أيام عمل، أي طول حتى 14 متراً)؛ أما 40 و100–150 مم والتثبيت الخفي والصوف الصخري والوجه المسطح والألوان الأخرى فخلال 2–3 أسابيع. وتُشحَن معها كسر الزوايا والقواعد والحواجز والنوافذ والبراغي والحشيات والمادة المانعة.
التثبيت والوصلات والتركيب
ابدأ من مجرى قاعدة مستوٍ مع مانع بولي يوريثان؛ وأدخل اللسان في الأخدود واضغط اللوح حتى يستقر، وضع مانع الوصلة حيث يتطلب التصميم إحكاماً هوائياً؛ وثبّت ببراغي ذاتية الحفر 5.5 مم بطول كافٍ للوح والعارضة (برغيان لكل لوح عند كل مسند في التثبيت الظاهر، وبرغي واحد داخل الوصلة في التثبيت الخفي، مع غسل 16–19 مم)، وبمسافة لا تقل عن 50 مم من طرف اللوح. والألواح الأفقية تُثبَّت عند كل عمود، والرأسية عند كل عارضة (3–6 أمتار). اقطع بمنشار دائري دقيق الأسنان أو منشار بارد؛ وافتح الفتحات على الأرض وأطّرها بكسر مثني. ارفع بشفاطات التفريغ؛ وأبقِ الفيلم حتى تركيب الكسر ثم أزله خلال 3 أشهر.
مجالات الاستخدام
- الجدران الخارجية للمستودعات والمصانع وصالات اللوجستيات
- المباني التجارية والمكتبية (واجهات معمارية)
- جدران وقواطع غرف التبريد والتجميد ومصانع الأغذية
- الغرف النظيفة والمختبرات والمستشفيات (وجه مسطح)
- جدران التقسيم الحريقي (صوف صخري، EI 30–120)
- المساكن الجاهزة ومكاتب المواقع والمباني المعيارية
لوح الجدار مقابل لوح السقف مقابل صاج التكسية
لوح الساندويتش للسقف بقشرة ذات خمسة أضلاع ووصلة تراكب لتصريف الماء؛ أما لوح الجدار فمسطح بوصلة لسان وأخدود ويمكن تثبيته خفياً. ومقارنة بالجدار المركّب في الموقع (صاج T27 + عزل + بطانة) يكون اللوح أسرع وأكثر إحكاماً. والأقلاب: PIR وPUR والصوف الصخري؛ وجدران غرف التبريد على صفحة لوح غرف التبريد.
السعر
تُسعَّر ألواح الجدران بالمتر المربع حسب السماكة والقلب والوجه ونظام التثبيت في قائمة الألواح؛ والمرجع هو PIR 50 مم بتضليع دقيق وتثبيت ظاهر، ويضيف التثبيت الخفي نحو 10 %، والصوف الصخري 20–30 %. والنطاقات أدناه استرشادية FOB إسطنبول لهذا الشهر لـ PIR بسماكة 50 و80 مم؛ والكسر المائي بالمتر.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة
تُرصّ ألواح الجدران 10–15 في الرزمة وجهاً لوجه بفواصل فوم وفيلم بولي إيثيلين على القشرتين، وتُربَط على عوارض خشبية مع حماية الحواف وتغليف، وتُعلَّم بالنوع والقلب والسماكة والوجه والألوان والطول والعدد؛ وتأخذ حاوية 40 قدم HC نحو 450–600 م² من ألواح الجدران 50 مم، وأقل للأسمك؛ وألواح 12–14 متراً على فلات-راك أو بشاحنات مغطاة. والكسر وأطقم التثبيت في الحمولة نفسها. البند الجمركي 7308.90 / 9406.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 300 م² لكل نوع وسماكة |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP أوروبا والبلقان والعراق والقوقاز |
| مدة التوريد | السماكات والألوان المخزونة: 5–10 أيام عمل؛ الأقلاب والألوان والأطوال الخاصة 2–3 أسابيع |
| التغليف | ألواح مرصوصة 8–15 في الرزمة بفواصل فوم، فيلم بولي إيثيلين على الوجهين، مربوطة على عوارض خشبية ومغلفة |
| الحاوية / الشاحنة | 40 قدم HC ≈ 400–550 م² من ألواح 50 مم (محدودة بالحجم)؛ وألواح 12 متراً على فلات-راك أو بالشاحنات إلى العراق والقوقاز |
| المستندات | فاتورة، قائمة تعبئة، EN 10204 3.1 (القشرتان)، إقرار الأداء CE (EN 14509)، تقرير تصنيف الحريق، شهادة منشأ؛ SASO / SONCAP بالطلب |
| الدفع | 30 % دفعة مقدمة والباقي مقابل نسخة بوليصة الشحن؛ اعتماد مستندي عند الاطلاع فوق 100 طن |
الشهادات
تُشحَن الألواح مع إقرار الأداء CE وفق EN 14509، وشهادات EN 10204 3.1 للفائف القشرتين، وتقرير رد الفعل للحريق EN 13501-1، وللجدران الحريقية بالصوف الصخري تصنيف EI وفق EN 13501-2؛ وبيانات إحكام الوصلة والعزل الصوتي (Rw) عند الطلب.
كيفية الطلب
حدد القلب والسماكة والوجه (تضليع دقيق / مسطّر / مسطح)، ونظام التثبيت (ظاهر / خفي)، والقشرتين والألوان، واتجاه التركيب، وأطوال الألواح والكميات (أو أرسل الواجهات لنعد قائمة القص)، والكسر المائي والفتحات وجهة الوصول.
المعايير
- EN 14509 — self-supporting double-skin metal-faced insulating panels
- EN 13501-1 fire classification; EN 13165 (PIR/PUR), EN 13162 (mineral wool), EN 13163 (EPS) cores
- EN 10169 / EN 10346 skin steel
- EN 10204 3.1
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: DX51D · S250GD · S280GD
الأسئلة الشائعة
ما هو لوح الساندويتش للجدران؟
لوح تكسية معزول: قشرتان فولاذيتان مسطحتان أو دقيقتا التضليع أو مسطّرتان حول قلب PIR / PUR / صوف صخري بسماكة 40–150 مم، بوصلة لسان وأخدود، يُركَّب على عوارض أو أعمدة بمسافات 3–6 أمتار بتثبيت ظاهر أو خفي.
ما الفرق بين ألواح الجدران وألواح الأسقف؟
ألواح الأسقف بقشرة خارجية ذات خمسة أضلاع ووصلة متراكبة لتصريف المياه؛ وألواح الجدران مسطحة بوصلة لسان وأخدود ويمكنها إخفاء التثبيت. وهما غير متبادلين.
ما هو اللوح ذو التثبيت الخفي؟
لوح جدار يقع برغيه داخل وصلة اللسان والأخدود فلا يظهر أي مثبّت على الواجهة؛ ويستخدم قشرة خارجية 0.60 مم ويكلف نحو 10 % أكثر.
ما سماكة لوح الجدار المناسبة؟
40–50 مم للمظلات غير المكيفة، و50–60 مم كمعيار، و80–100 مم للمباني المكيفة وغرف التبريد، و120–150 مم لأكواد الطاقة وغرف التجميد.
هل تصلح ألواح الجدران كجدران حريق؟
ألواح الجدران بقلب الصوف الصخري تحقق مقاومة حريق EI 30–120 ورد فعل A2-s1,d0؛ أما ألواح PIR فهي B-s1,d0 وليست مقاومة للحريق.
كم سعر لوح الساندويتش للجدران؟
بالمتر المربع FOB إسطنبول حسب السماكة والقلب ونظام التثبيت — راجع النطاقات أعلاه.
