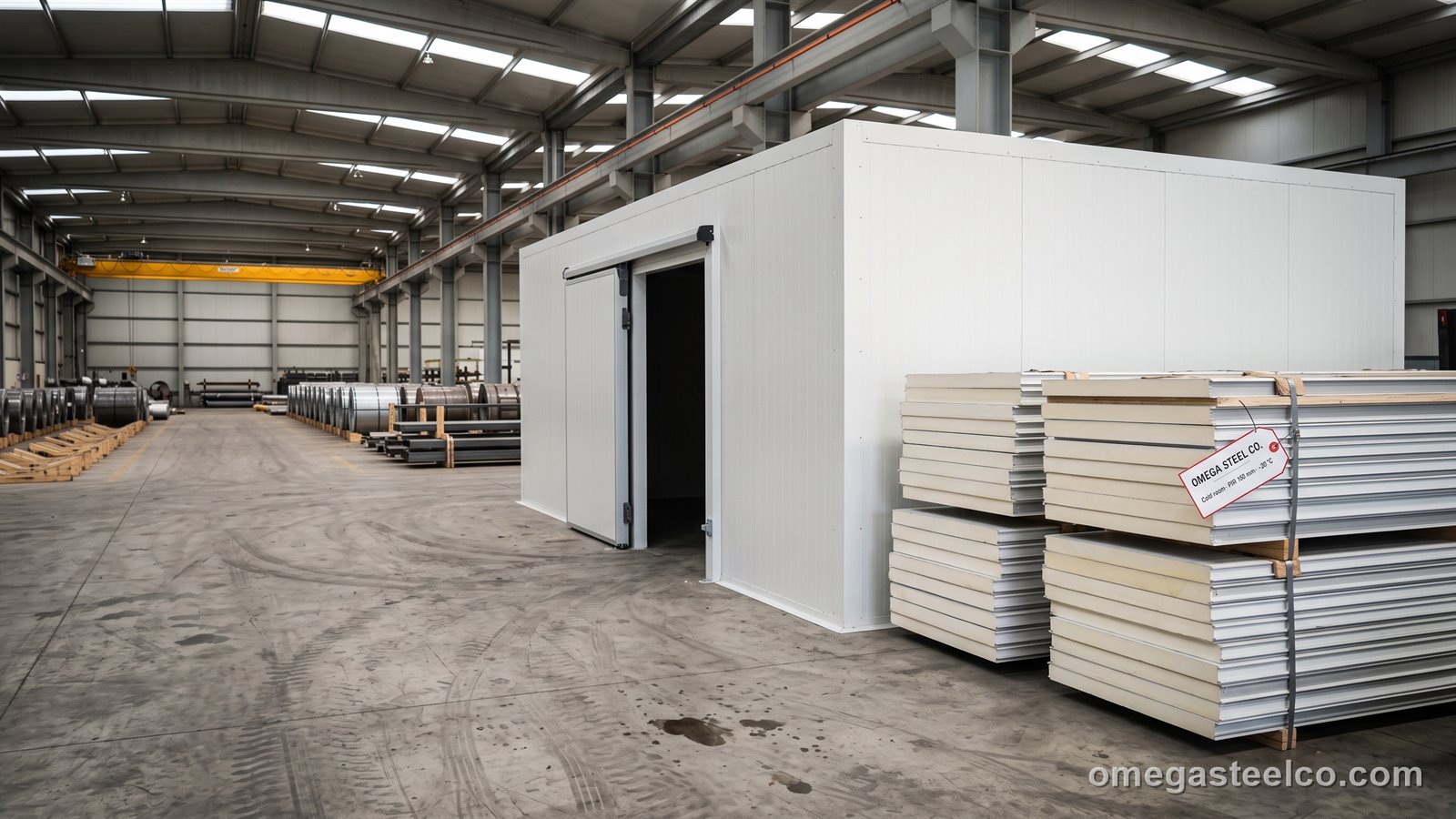

ما هو لوح غرفة التبريد؟
لوح غرفة التبريد هو لوح ساندويتش مُحسَّن لصندوق مبرّد لا لغلاف مبنى. والقلب PIR بكثافة 40 كغ/م³ — القلب الوحيد الذي يجمع العزل ومقاومة الماء وثبات الأبعاد للعمل المستمر تحت الصفر — بسماكات تحددها حرارة الغرفة: 80 مم لصالات المعالجة من +5 إلى +12 °م، و100 مم للمبردات من 0 إلى +5 °م، و120 مم لمخازن التبريد من −5 إلى 0 °م، و150 مم لغرف التجميد من −18 إلى −25 °م، و200 مم للتجميد السريع ومخازن −40 °م (أو حيث تكون كلفة الطاقة مرتفعة). والقشرتان مسطحتان (بنقش ستوكو أو ملساوان) 0.50 مم PPGI بلون أبيض RAL 9010 بدرجة غذائية، قابلتان للغسل ومعتمدتان للتلامس غير المباشر مع الأغذية، مع قشرة ستانلس 304 بالطلب لغرف اللحوم والأسماك؛ والوجهان متماثلان لأن اللوح يُرى ويُنظَّف من الداخل. والفرق في الحواف: ألواح الكام-لوك فيها خطاطيف لامركزية مغروسة في القلب تشد الألواح بمفتاح سداسي، فتعطي وصلة محكمة وقابلة للفك لغرف تُركَّب وتُنقَل (غرف السوبرماركت والمطاعم والوحدات الحاوية)؛ وألواح اللسان والأخدود بمانع مزدوج من رغوة البولي يوريثان تُستخدَم لمخازن التبريد الكبيرة المبنية داخل منشأة. وأي وصلة تُستكمَل بأفريز PVC عند الأرضية والسقف وبمقاطع زوايا PVC أو ألمنيوم وسيليكون، فتكون الغرفة محكمة ضد البخار (وحاجز البخار هو القشرة الخارجية نفسها) وصحية. وألواح الأرضيات بالقلب نفسه مع قشرة 0.6 مم وخشب أبلكاش وستانلس أو راتنج مانع للانزلاق لغرف الرافعات الشوكية؛ والأسقف تجسر 4–6 أمتار بسماكات 100–150 مم أو تُعلَّق من هيكل السقف. وتكتمل العدة بالأبواب — مفصلية للغرف الصغيرة وجرارة للمخازن مع حلوق مدفأة لغرف التجميد — وصمامات تفريغ الضغط ووحدات الإنارة والرفوف. ونبني غرفاً كاملة حسب رسم العميل ونشحنها مفكوكة مع رسم التجميع.
المواد والمواصفات
| البند / المواصفة | القيمة | ملاحظة |
|---|---|---|
| قلب PIR، 40 كغ/م³، λ 0.022 | — | B-s1,d0؛ خلايا مغلقة بلا امتصاص ماء |
| PPGI بدرجة غذائية 9010، 0.50 مم | ≈ 140 | EC 1935/2004 تلامس غذائي غير مباشر |
| قشرة ستانلس 304 2B، 0.50 مم | ≥ 210 | غرف اللحوم والأسماك والكيماويات — بالطلب |
| لوح أرضية: PIR + قشرة 0.6 مم + أبلكاش + ستانلس / راتنج | — | حركة الرافعات الشوكية |
| وصلات كام-لوك: خطاطيف فولاذية مجلفنة داخل البولي يوريثان | — | غرف قابلة للفك |
علامة CE وفق EN 14509؛ وتُصمَّم الغرف حسب حرارة العميل وأحماله مع حساب الحمل الحراري عند الطلب.
سماكة اللوح حسب حرارة الغرفة
| حرارة الغرفة | سماكة اللوح | قيمة U (واط/م².ك) | الغرفة النموذجية | ملاحظات |
|---|---|---|---|---|
| +8 إلى +12 °م | 60–80 مم | 0.35–0.27 | صالات المعالجة والتعبئة والإنضاج | غالباً جزء من غلاف المصنع |
| +2 إلى +8 °م | 80–100 مم | 0.27–0.21 | مبردات الفواكه والخضار والألبان | الغرفة الأكثر شيوعاً |
| −5 إلى +2 °م | 100–120 مم | 0.21–0.18 | تبريد اللحوم والأسماك والصيدلة | |
| −18 إلى −25 °م | 150 مم | 0.14 | التخزين المجمّد والمثلجات | حلوق أبواب مدفأة وصمام تفريغ |
| −30 إلى −40 °م | 180–200 مم | 0.12–0.11 | التجميد السريع والتونة والبلازما | أرضية مدفأة أو فراغ مهوّى |
| أي حرارة مع كلفة طاقة عالية | + درجة واحدة | — | أسعار الطاقة في أوروبا والخليج | استرداد خلال 2–4 سنوات |
عزل الأرضية تحت غرف التجميد يحتاج حصيرة تسخين أو فراغاً مهوّى لمنع انتفاخ الصقيع؛ ونورّد ألواح الأرضية والتفصيلة.
الوصلات والأبواب والملحقات
| البند | الخيارات | ملاحظة |
|---|---|---|
| وصلة الألواح | كام-لوك (مفتاح سداسي) / لسان وأخدود + مانع بولي يوريثان | الكام-لوك للغرف الصغيرة والقابلة للفك؛ واللسان والأخدود للمخازن الكبيرة |
| الزاوية | لوح زاوية كام-لوك / مقطع زاوية ألمنيوم أو PVC | |
| الأفريز | PVC أو ألمنيوم بنصف قطر 50–80 مم | وصل صحي بين الأرضية والجدار والجدار والسقف |
| باب مفصلي | 800–1 200 × 2 000 مم، درفة 80–150 مم، حلق مدفأ لغرف التجميد | مع فتح من الداخل |
| باب جرار | 1 200–3 000 × 2 000–3 500 مم، يدوي أو آلي | غرف الرافعات الشوكية |
| لوح أرضية | PIR + أبلكاش + ستانلس / راتنج مانع للانزلاق | أو بلاطة معزولة |
| صمام تفريغ الضغط | مدفأ | إلزامي تحت 0 °م |
| تعليق السقف | معلقات وقضبان للبحور فوق 6 أمتار | |
| طقم الإحكام | سيليكون، رغوة بولي يوريثان، شرائح PVC |
القشرتان والطلاءات والألوان
| القشرة | السماكة | الزنك / الدهان | أين |
|---|---|---|---|
| PPGI بولي إستر 25 ميكرون | 0.40 / 0.50 / 0.60 مم | Z100–Z140، RAL 9002 / 9010 / 3009 / 7016 … | الوجهان قياسياً |
| PPGI SMP / PVDF | 0.50 / 0.60 مم | Z140–Z275 | الساحل والخليج وضمان اللون |
| مجلفن | 0.40 / 0.50 مم | Z140–Z275، بلا دهان | الوجه الداخلي في الحل الاقتصادي |
| بولي إستر غذائي | 0.50 مم | Z140، RAL 9010 | الأغذية وداخل غرف التبريد |
| ألوزنك / ألمنيوم | 0.50 / 0.60 مم | — | بالطلب |
القشرة الخارجية مشكّلة (تضليع دقيق أو مسطّر أو خمسة أضلاع للسقف)؛ والداخلية دقيقة التضليع أو مسطحة.
الأطوال والمخزون
ألواح غرف التبريد بسماكات 100 و120 و150 مم بلون 9010/9010 بدرجة غذائية وبحواف كام-لوك أو لسان وأخدود تُنتَج خلال 7–12 يوم عمل بأطوال حتى 12 متراً؛ أما 80 و200 مم والقشرة الستانلس وألواح الأرضيات فخلال 2–3 أسابيع؛ والأبواب 2–4 أسابيع. وتُسعَّر الغرف وتُشحَن كأطقم كاملة مع الرسومات.
التجميع والإحكام
سوِّ ألواح الأرضية أو البلاطة المعزولة؛ وانصب ألواح الجدران على مقطع قاعدة PVC، وأقفل الكام-لوك بالمفتاح السداسي (أو اضغط وصلات اللسان والأخدود على موانع الرغوة وثبّتها بالبراغي أعلى وأسفل)، وركّب ألواح الزوايا، ثم ألواح السقف مستندة على ألواح الجدران أو معلّقة من قضبان؛ وأحكم كل وصلة داخلية بالسيليكون وركّب أفاريز PVC؛ وثبّت حلق الباب (مدفأ تحت 0 °م) وصمام تفريغ الضغط ومساند المبخّر (ولا تعلّق الوحدات من لوح السقف دون صفيحة توزيع). اقطع الألواح بمنشار دقيق الأسنان وأحكم الأقلاب المقصوصة برغوة البولي يوريثان ومقطع تغطية. والغرف تحت 0 °م تحتاج حصيرة تسخين أرضية أو فراغاً مهوّى تحت البلاطة.
مجالات الاستخدام
- مبردات ومخازن تبريد للفواكه والخضار والألبان واللحوم
- غرف التجميد والتجميد السريع لمصانع الأغذية
- غرف السوبرماركت والمطاعم والفنادق
- مخازن الأدوية واللقاحات
- صالات المعالجة والتعبئة والإنضاج
- الوحدات المبردة الحاوية والمعيارية
لوح غرفة التبريد مقابل لوح الجدار
يمكن لـلوح الساندويتش للجدران القياسي أن يبني مبرداً فوق 0 °م، لكن وجوهه دقيقة التضليع وقلبه الأرق ووصلاته غير المحكمة لا تصلح لغرفة تجميد؛ ويضيف لوح غرفة التبريد قشرتين مسطحتين بدرجة غذائية وقلب PIR 100–200 مم ووصلات كام-لوك أو مزدوجة الإحكام وطقم الأبواب والمقاطع. وللقلب نفسه راجع صفحة لوح PIR؛ وللأغلفة الصحية حول الغرف راجع PPGI 9010 وألواح الصوف الصخري.
السعر
تُسعَّر ألواح غرف التبريد بالمتر المربع حسب السماكة ونوع الوصلة في قائمة الألواح — والمرجع PIR 100 مم بوجه مسطح، ويضيف الكام-لوك نحو 10 %، والقشرة الستانلس أكثر — وتُسعَّر الأبواب والأرضيات والمقاطع بالقطعة؛ والنطاقات أدناه استرشادية FOB إسطنبول لهذا الشهر لسماكتي 100 و150 مم. وتُسعَّر الغرف الكاملة كطقم انطلاقاً من الرسم.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة
تُعبَّأ أطقم غرف التبريد حسب الغرفة: ألواح الجدران والسقف والأرضية في رزم مرقّمة (8–12 في الرزمة، فواصل فوم، فيلم بولي إيثيلين على الوجهين، ربط على عوارض خشبية وتغليف)، والأبواب في أقفاص، والمقاطع وطقم الإحكام في صناديق، ورسم التجميع في الرزمة الأولى؛ وتأخذ حاوية 40 قدم HC نحو 250–350 م² من ألواح 100–150 مم مع الأبواب والمقاطع؛ والألواح الطويلة على فلات-راك. البند الجمركي 7308.90 / 9406 / 8418 (الأبواب مع تجهيزاتها).
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 300 م² لكل نوع وسماكة |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP أوروبا والبلقان والعراق والقوقاز |
| مدة التوريد | السماكات والألوان المخزونة: 5–10 أيام عمل؛ الأقلاب والألوان والأطوال الخاصة 2–3 أسابيع |
| التغليف | ألواح مرصوصة 8–15 في الرزمة بفواصل فوم، فيلم بولي إيثيلين على الوجهين، مربوطة على عوارض خشبية ومغلفة |
| الحاوية / الشاحنة | 40 قدم HC ≈ 400–550 م² من ألواح 50 مم (محدودة بالحجم)؛ وألواح 12 متراً على فلات-راك أو بالشاحنات إلى العراق والقوقاز |
| المستندات | فاتورة، قائمة تعبئة، EN 10204 3.1 (القشرتان)، إقرار الأداء CE (EN 14509)، تقرير تصنيف الحريق، شهادة منشأ؛ SASO / SONCAP بالطلب |
| الدفع | 30 % دفعة مقدمة والباقي مقابل نسخة بوليصة الشحن؛ اعتماد مستندي عند الاطلاع فوق 100 طن |
الشهادات
تُشحَن الغرف مع إقرار الأداء CE وفق EN 14509، ونشرة بيانات قلب PIR، وإقرار التلامس الغذائي لقشرة 9010 (EC 1935/2004)، وتقرير الحريق EN 13501-1 (B-s1,d0)، ونشرات بيانات الأبواب وصمامات التفريغ، وحساب الحمل الحراري عند الطلب؛ وشهادات EN 10204 3.1 للفائف القشرتين مرفقة.
كيفية الطلب
أرسل أبعاد الغرفة (طول × عرض × ارتفاع) وحرارة التخزين والمنتج ومعدل الدوران (لحساب الحمل الحراري) واستخدام الأرضية (رافعة شوكية / عربة بالتات / مشاة) ونوع الأبواب ومقاساتها والوصلة المفضّلة (كام-لوك / لسان وأخدود) والقشرتين (9010 / ستانلس) وجهة الوصول؛ ونعيد إليك قائمة الألواح وقائمة الأبواب والملحقات والرسم وعرض السعر.
المعايير
- EN 14509 — self-supporting double-skin metal-faced insulating panels
- EN 13501-1 fire classification; EN 13165 (PIR/PUR), EN 13162 (mineral wool), EN 13163 (EPS) cores
- EN 10169 / EN 10346 skin steel
- EN 10204 3.1
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: DX51D · S250GD · S280GD
الأسئلة الشائعة
ما هو لوح غرفة التبريد؟
لوح ساندويتش بقلب PIR (80–200 مم، λ 0.022) بقشرتين مسطحتين بدرجة غذائية ووصلات كام-لوك أو لسان وأخدود مزدوجة الإحكام، مصنوع لجدران وأسقف وأرضيات المبردات ومخازن التبريد وغرف التجميد من +12 °م إلى −40 °م.
ما سماكة اللوح لغرفة تجميد عند −18 °م؟
150 مم من PIR (U ≈ 0.14 واط/م².ك)؛ و120 مم لمخازن التبريد حول 0 °م، و100 مم للمبردات من +2 إلى +8 °م، و200 مم للتجميد السريع عند −40 °م.
كام-لوك أم لسان وأخدود؟
الكام-لوك للغرف الصغيرة والقابلة للفك والحاوية (تجميع سريع بمفتاح سداسي)؛ واللسان والأخدود بموانع بولي يوريثان لمخازن التبريد الكبيرة المبنية داخل منشأة — وهو أرخص بنحو 10 %.
هل توردون أبواب غرف التبريد؟
نعم — أبواب مفصلية وجرارة بحلوق مدفأة لغرف التجميد، وصمامات تفريغ الضغط، وأفاريز PVC ومقاطع زوايا، وألواح أرضيات وطقم الإحكام، كطقم غرفة كامل مع الرسومات.
هل يمكن استخدام ألواح PUR أو البوليستيرين لغرفة تبريد؟
للمبردات فوق 0 °م يُستخدَم البوليستيرين وPUR في الحلول الاقتصادية؛ أما تحت 0 °م فـ PIR هو القلب الموثوق — عزل أفضل وبلا امتصاص ماء وثبات عند −40 °م.
كم سعر ألواح غرف التبريد؟
بالمتر المربع FOB إسطنبول حسب السماكة — راجع النطاقات أعلاه لسماكتي 100 و150 مم؛ والغرف الكاملة تُسعَّر انطلاقاً من الرسم.
