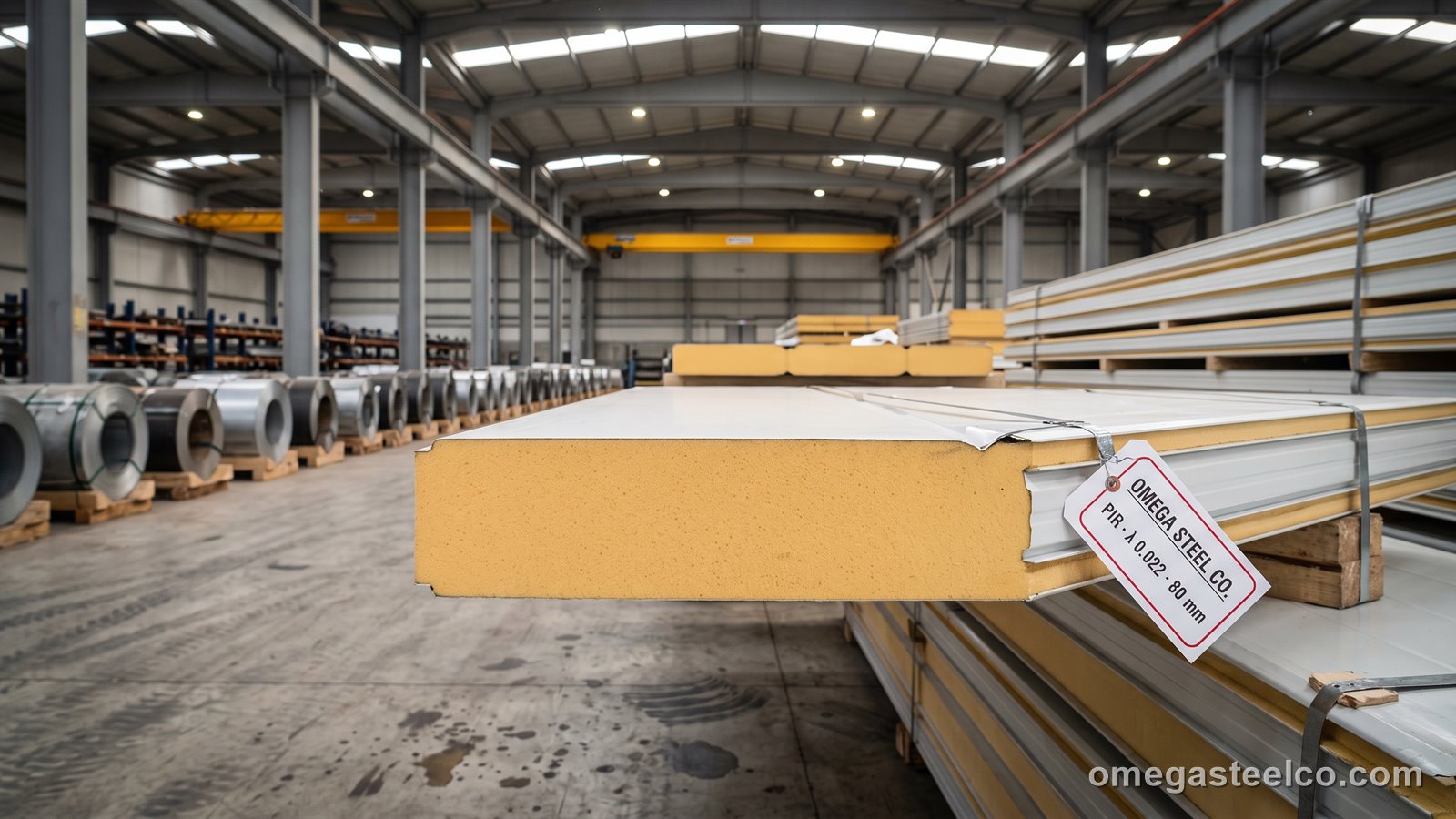

ما هو لوح الساندويتش PIR؟
PIR — البولي أيزوسيانوريت — رغوة صلبة تُصنَع كالبولي يوريثان من بولي أول وأيزوسيانات، لكن بفائض من الأيزوسيانات بحيث يكوّن البوليمر حلقات أيزوسيانوريت: تشابك أعلى وثبات حراري أكبر، وفي الحريق طبقة فحم واقية بدل الاحتراق النافذ. تُنفَخ الرغوة بالبنتان (بلا مركبات HFC)، وكثافتها مغلقة الخلايا 38–42 كغ/م³، وناقليتها الحرارية بعد التقادم 0.022 واط/م.ك — مقابل 0.024–0.026 للـ PUR و0.036 للبوليستيرين و0.040 للصوف الصخري — فيبلغ لوح PIR قيمة U معينة بسماكة أقل بنحو 40 % من الصوف المعدني. وفي لوح الساندويتش تُحقَن الرغوة بين القشرتين على خط مستمر فتتمدد لتملأ وتلصق، معطيةً عنصراً صلباً خفيفاً (لوح 50 مم يزن 10 كغ/م²) يجسر المدادات على 3 أمتار والعوارض على 4 أمتار. وأداء الحريق هو ما يفصل PIR عن PUR الأقدم: فوفق اختبارات EN 13501-1 تُصنَّف ألواحنا B-s1,d0 أو B-s2,d0 (إسهام محدود في الحريق، دخان قليل، بلا قطرات مشتعلة) وتقبلها معظم شركات التأمين الأوروبية وتلك المتأثرة بمعايير FM Global للأسقف والجدران حيث لا يكون الصوف الصخري إلزامياً؛ فطبقة الفحم تبطئ انتشار النار ويحافظ اللوح على شكله، لكن PIR يبقى عضوياً وقابلاً للاشتعال — وحيث يُشترَط قلب غير قابل للاشتعال من فئة A2 أو تصنيف مقاومة حريق EI فالمناسب هو لوح الصوف الصخري. وPIR ثابت الأبعاد من −40 إلى +120 °م، ولا يمتص الماء ولا يتعفن، وهو قلب ألواح غرف التبريد والتجميد حتى −40 °م. ننتج ألواح أسقف PIR (بخمسة أضلاع) وألواح جدران (تضليع دقيق، مسطّرة، مسطحة، بتثبيت خفي) وألواح غرف تبريد بسماكات 40–200 مم وعرض تغطية 1 000 مم وأطوال حتى 14 متراً بقشرتين PPGI بألوان RAL 9002 و9010 و7016 وسائر ألوان المخزون.
المواصفات والقيم المعلنة
| البند / المواصفة | القيمة | ملاحظة |
|---|---|---|
| قلب PIR، 38–42 كغ/م³، منفوخ بالبنتان | λ 0.022 واط/م.ك | B-s1,d0 / B-s2,d0 وفق EN 13501-1؛ EN 13165 |
| مقاومة الانضغاط | ≥ 0.10 نيوتن/مم² | عند تشوه 10 % |
| درجة حرارة التشغيل | من −40 إلى +120 °م | ثابت الأبعاد |
| امتصاص الماء | < 2 % حجماً | خلايا مغلقة |
| القشرتان DX51D / S250GD + Z100–Z275 + PPGI | ≈ 140 / 250 | EN 10346 / EN 10169 |
القيم المعلنة وفق علامة CE بموجب EN 14509؛ وقيمة λ بعد التقادم وفق EN 13165 الملحق C.
PIR مقابل PUR والصوف الصخري والبوليستيرين
| القلب | λ (واط/م.ك) | السماكة لـ U = 0.25 | الكثافة (كغ/م³) | الحريق (EN 13501-1) | أقصى حرارة | مؤشر السعر | يُختار لـ |
|---|---|---|---|---|---|---|---|
| PIR | 0.022 | 85 مم | 40 | B-s1,d0 / B-s2,d0 | 120 °م | 100 | القياسي؛ أفضل عزل ومقبول تأمينياً |
| PUR | 0.024–0.026 | 95 مم | 40 | B-s2,d0 / B-s3,d0 | 100 °م | 95 | اقتصادي حيث لا تُشترَط فئة حريق |
| صوف صخري | 0.040 | 150 مم | 100–120 | A2-s1,d0 | 250 °م فأكثر | 125 | غير قابل للاشتعال، جدران EI، عزل صوتي |
| بوليستيرين (EPS) | 0.036 | 140 مم | 15–20 | B-s2,d0 / E | 75 °م | 80 | الأرخص؛ القواطع والمناخات المعتدلة |
مؤشر السعر للوح جدار 50 مم بقشرتين متطابقتين. والسماكة اللازمة لـ U = 0.25 واط/م².ك تشمل القشرتين.
سماكة لوح PIR وقيمة U
| السماكة | قيمة U (واط/م².ك) | قيمة R (م².ك/واط) | الوزن (كغ/م²) | الاستخدام النموذجي |
|---|---|---|---|---|
| 40 مم | 0.52 | 1.9 | 9.8 | مظلات غير مكيفة، سقائف |
| 50 مم | 0.42 | 2.4 | 10.2 | أسقف وجدران قياسية |
| 60 مم | 0.35 | 2.9 | 10.6 | ورش بتكييف خفيف |
| 80 مم | 0.27 | 3.7 | 11.4 | صالات مكيفة ومكاتب |
| 100 مم | 0.21 | 4.7 | 12.2 | مبردات 0 إلى +5 °م، أكواد الطاقة |
| 120 مم | 0.18 | 5.6 | 13.0 | غرف تبريد −5 إلى 0 °م |
| 150 مم | 0.14 | 7.0 | 14.1 | غرف تجميد −20 °م، أكواد أوروبية |
| 200 مم | 0.11 | 9.3 | 16.0 | تجميد عميق −40 °م |
القشرتان والطلاءات والألوان
| القشرة | السماكة | الزنك / الدهان | أين |
|---|---|---|---|
| PPGI بولي إستر 25 ميكرون | 0.40 / 0.50 / 0.60 مم | Z100–Z140، RAL 9002 / 9010 / 3009 / 7016 … | الوجهان قياسياً |
| PPGI SMP / PVDF | 0.50 / 0.60 مم | Z140–Z275 | الساحل والخليج وضمان اللون |
| مجلفن | 0.40 / 0.50 مم | Z140–Z275، بلا دهان | الوجه الداخلي في الحل الاقتصادي |
| بولي إستر غذائي | 0.50 مم | Z140، RAL 9010 | الأغذية وداخل غرف التبريد |
| ألوزنك / ألمنيوم | 0.50 / 0.60 مم | — | بالطلب |
القشرة الخارجية مشكّلة (تضليع دقيق أو مسطّر أو خمسة أضلاع للسقف)؛ والداخلية دقيقة التضليع أو مسطحة.
الأطوال والمخزون
ألواح الأسقف والجدران PIR بسماكات 50 و60 و80 مم بلون 9002/9002 وقشرتين 0.50/0.40 تُنتَج باستمرار وتُشحَن خلال 5–10 أيام عمل بأي طول حتى 14 متراً؛ أما 40 و100–200 مم والتثبيت الخفي وألواح غرف التبريد بوجه مسطح والألوان الأخرى فخلال 2–3 أسابيع. ويُورَّد الكسر المائي والمثبتات والمواد المانعة مع كل طلب.
القص والتثبيت والمناولة
تُقَص ألواح PIR بمنشار دائري دقيق الأسنان أو منشار بارد (لا صاروخ — فالنشارة الساخنة تحرق الرغوة)؛ وتُثبَّت كلوح سقف أو جدار ببراغي ذاتية الحفر عبر القشرة والقلب إلى المداد أو العارضة، بمسافة لا تقل عن 50 مم من طرف اللوح؛ وتُفتَح الفتحات على الأرض؛ وتُغلَق حواف القلب المقصوصة برغوة بولي يوريثان وبكسر مثني. والألواح خفيفة (10–16 كغ/م²) وصلبة — ارفعها بشفاطات تفريغ أو ملاقط ولا ترفعها من حافة الوصلة؛ وخزّنها مسطحة بميل خفيف ومغطاة؛ وأزل الفيلم خلال 3 أشهر.
مجالات الاستخدام
- أسقف وجدران المباني الصناعية واللوجستية
- غرف التبريد والمبردات وغرف التجميد (100–200 مم)
- مباني الأغذية والأدوية والغرف النظيفة
- المباني التجارية ومحلات البيع
- المساكن الجاهزة والمخيمات والوحدات المعيارية
- المباني الزراعية وحظائر الدواجن والألبان
PIR مقابل PUR والصوف الصخري
PUR أرخص بنحو 5 % وأقل عزلاً وأماناً حريقياً بقليل — ويكفي حيث لا تُشترَط فئة حريق؛ والصوف الصخري غير قابل للاشتعال وأثقل وأغلى بنحو 25 % — ويلزم لجدران الحريق ولبعض الأكواد؛ والبوليستيرين هو القلب الاقتصادي للقواطع. وPIR هو الخيار الافتراضي للأسقف والجدران وغرف التبريد. ونظرة عامة على ألواح الساندويتش تقارن المدى كاملاً.
السعر
تُسعَّر ألواح PIR بالمتر المربع حسب السماكة ونوع اللوح في قائمة الألواح — وهي القلب المرجعي، أعلى بنحو 5 % من PUR وأقل بنحو 20 % من الصوف الصخري — تبعاً لأسعار PPGI والأيزوسيانات؛ والنطاقات أدناه استرشادية FOB إسطنبول لهذا الشهر لسماكتي 50 و100 مم.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة
تُرصّ ألواح PIR 8–15 في الرزمة بفواصل فوم وفيلم بولي إيثيلين على القشرتين، وتُربَط على عوارض خشبية مع حماية للحواف وتغليف؛ والحجم هو ما يحد الحمولة — تأخذ حاوية 40 قدم HC نحو 400–600 م² من ألواح 50 مم، و250–300 م² من ألواح 100 مم — وتُشحَن ألواح 12–14 متراً على فلات-راك أو بشاحنات مغطاة. وتُعلَّم الرزم بالنوع والسماكة والألوان والطول والعدد. البند الجمركي 7308.90 / 9406.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 300 م² لكل نوع وسماكة |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP أوروبا والبلقان والعراق والقوقاز |
| مدة التوريد | السماكات والألوان المخزونة: 5–10 أيام عمل؛ الأقلاب والألوان والأطوال الخاصة 2–3 أسابيع |
| التغليف | ألواح مرصوصة 8–15 في الرزمة بفواصل فوم، فيلم بولي إيثيلين على الوجهين، مربوطة على عوارض خشبية ومغلفة |
| الحاوية / الشاحنة | 40 قدم HC ≈ 400–550 م² من ألواح 50 مم (محدودة بالحجم)؛ وألواح 12 متراً على فلات-راك أو بالشاحنات إلى العراق والقوقاز |
| المستندات | فاتورة، قائمة تعبئة، EN 10204 3.1 (القشرتان)، إقرار الأداء CE (EN 14509)، تقرير تصنيف الحريق، شهادة منشأ؛ SASO / SONCAP بالطلب |
| الدفع | 30 % دفعة مقدمة والباقي مقابل نسخة بوليصة الشحن؛ اعتماد مستندي عند الاطلاع فوق 100 طن |
الشهادات
يُشحَن كل طلب مع إقرار الأداء CE وفق EN 14509، وتقرير تصنيف الحريق EN 13501-1 (B-s1,d0 / B-s2,d0)، ونشرة بيانات القلب (الكثافة وλ ومقاومة الانضغاط وفق EN 13165)، وشهادات EN 10204 3.1 للفائف القشرتين؛ ونشرات بيانات التأمين (بنمط FM) عند الطلب.
كيفية الطلب
حدد نوع اللوح (سقف / جدار / غرفة تبريد) والسماكة والقشرتين والألوان ونظام التثبيت والأطوال والكميات وفئة الحريق المطلوبة (B-s1,d0 قياسياً) وجهة الوصول؛ ونعيد إليك نشرة بيانات CE وعرض السعر خلال يوم عمل.
المعايير
- EN 14509 — self-supporting double-skin metal-faced insulating panels
- EN 13501-1 fire classification; EN 13165 (PIR/PUR), EN 13162 (mineral wool), EN 13163 (EPS) cores
- EN 10169 / EN 10346 skin steel
- EN 10204 3.1
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: DX51D · S250GD · S280GD
الأسئلة الشائعة
ما هو لوح الساندويتش PIR؟
لوح سقف أو جدار أو غرفة تبريد بقلب من رغوة البولي أيزوسيانوريت — λ 0.022 واط/م.ك، 40 كغ/م³، فئة حريق B-s1,d0 — بين قشرتين فولاذيتين؛ وهو أفضل ألواح الأقلاب الرغوية عزلاً وأكثرها قبولاً لدى شركات التأمين.
ما الفرق بين ألواح PIR وPUR؟
PIR كيمياء بولي يوريثان أكثر تشابكاً: عزل أفضل بنحو 10 %، وثبات حتى 120 °م، ويتفحّم بدل أن يحترق، فيعطي B-s1,d0 بدل B-s2/s3. وPUR أرخص بنحو 5 %.
هل PIR مقاوم للحريق؟
لا — فهو قابل للاشتعال لكن بإسهام محدود (B-s1,d0): يتفحّم ويطفئ نفسه. وللجدران غير القابلة للاشتعال من فئة A2 أو المصنّفة EI استخدم ألواح الصوف الصخري.
ما سماكة لوح PIR لغرفة تبريد؟
100 مم للمبردات حول 0 °م، و120–150 مم لغرف التبريد والتجميد حتى −20 °م، و200 مم لـ −40 °م.
ما قيمة U للوح PIR بسماكة 50 مم؟
نحو 0.42 واط/م².ك (R = 2.4)؛ وتعطي 80 مم قيمة 0.27، و100 مم قيمة 0.21.
كم سعر ألواح PIR؟
بالمتر المربع FOB إسطنبول حسب السماكة — راجع النطاقات أعلاه لسماكتي 50 و100 مم.
