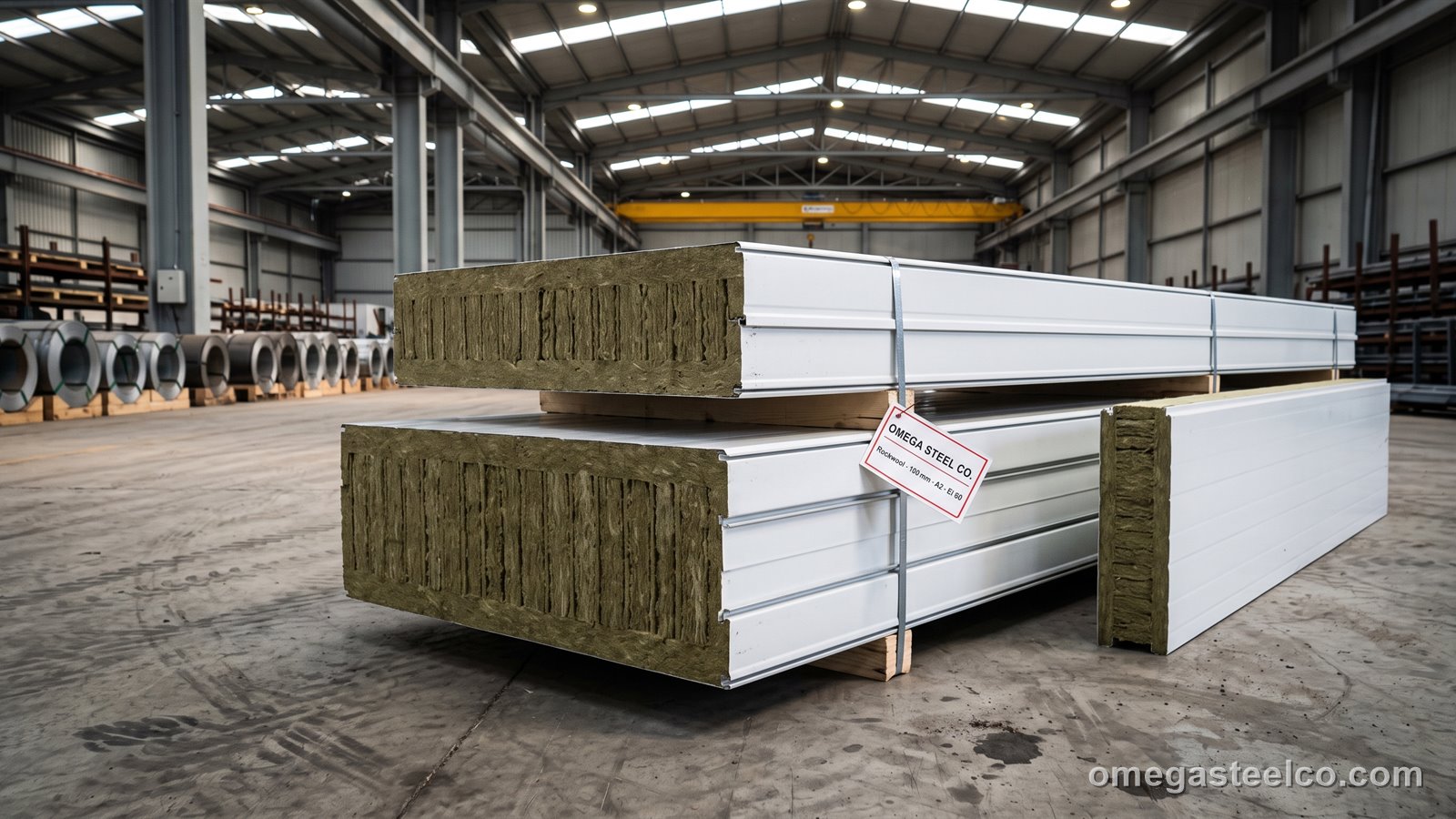

ما هو لوح الساندويتش بالصوف الصخري؟
يُبنى لوح الصوف الصخري من شرائح: قطع تُقَص من ألواح صوف صخري عالية الكثافة (100–120 كغ/م³، بازلت منصهر يُغزَل ألياساً) وتُدار بحيث تسير الألياف عمودية على القشرتين، ثم تُلصَق بالوجهين بمادة بولي يوريثان ثنائية المكوّن تحت مكبس. والألياف العمودية تمنح القلب مقاومته للانضغاط والقص — بما يكفي لأن يجسر لوح 100 مم أربعة أمتار كجدار — ويمنحه الحجر نفسه ما لا تمنحه أي رغوة: فهو لا يحترق (فئة A1 كمادة، وA2-s1,d0 كلوح مع لاصق عضوي ودهان)، ويبقى متماسكاً حتى 1 000 °م، وكجدار يحجز اللوح النار 30 أو 60 أو 90 أو 120 دقيقة (تصنيف EI وفق EN 13501-2 مُختبَراً مع الوصلة) حسب السماكة والتفاصيل. ولذلك فهو لوح الساندويتش الوحيد المقبول لجدران التقسيم الحريقي وجدران الحدود على بُعد أمتار من الجار ومسارات الهروب والمباني التي يفرض فيها الكود غلافاً غير قابل للاشتعال — مصانع العمليات الساخنة ومنشآت الطاقة والكيماويات والمطابخ الصناعية ومراكز البيانات والمباني العامة والمتعددة الطوابق، وبصورة متزايدة المستودعات تحت ضغط شركات التأمين. وتأتي خاصيتان إضافيتان مجاناً: العزل الصوتي (Rw 30–34 ديسيبل مقابل 24–26 لـ PIR لأن القلب الليفي يمتص الصوت) ونفاذية البخار (اللوح «يتنفس»، وهو ما يهم في الأجواء الداخلية الرطبة). أما الكلفة فهي الوزن (15–26 كغ/م² مقابل 10–14) والأداء الحراري (λ 0.040 واط/م.ك — لوح صوف صخري 100 مم يعزل كـ 55 مم من PIR، فتكون السماكة اللازمة لمبنى مكيّف 120–150 مم) وحساسية القلب للماء (يجب تغطية الحواف المقصوصة والوصلات وإحكامها) وسعر أعلى بنحو 25 % من PIR. ننتج ألواح أسقف بالصوف الصخري (خمسة أضلاع، 60–150 مم) وألواح جدران (تضليع دقيق، مسطّرة، مسطحة، بتثبيت ظاهر أو خفي، 50–200 مم)، بعرض تغطية 1 000 مم وأطوال حتى 12 متراً بقشرتين PPGI؛ مع قشرة صحية بلون 9010 ووصلات محكمة بالـ PVC للمطابخ ومصانع الأغذية.
المواد والمواصفات والفئات
| البند / المواصفة | القيمة | ملاحظة |
|---|---|---|
| قلب شرائح صوف صخري، 100–120 كغ/م³، λ 0.040 | — | A2-s1,d0 وفق EN 13501-1 (القلب A1)؛ EN 13162 |
| مقاومة الحريق (جدار، مع الوصلة) | EI 30 / 60 / 90 / 120 | EN 13501-2 بسماكات 50 / 80 / 100 / 150 مم (استرشادي) |
| العزل الصوتي | Rw 30–34 ديسيبل | EN ISO 10140 |
| درجة حرارة التشغيل (القلب) | حتى 250 °م باستمرار | القشرتان واللاصق هما الحد |
| القشرتان DX51D / S250GD + Z140–Z275 + PPGI | ≈ 140 / 250 | EN 10346 / EN 10169 |
فئات مقاومة الحريق تخص نظام الجدار المُختبَر بوصلاته وكسره ومثبتاته — وتقرير التصنيف هو ما يحدد التفاصيل.
السماكة ومقاومة الحريق وقيمة U والبحر
| السماكة | مقاومة الحريق (جدار) | قيمة U (واط/م².ك) | Rw (ديسيبل) | الوزن (كغ/م²) | تباعد العوارض عند 0.5 كن/م² |
|---|---|---|---|---|---|
| 50 mm | EI 30 | 0.75 | 30 | 15.0 | 2.8 m |
| 80 mm | EI 60 | 0.48 | 31 | 18.3 | 3.6 m |
| 100 mm | EI 60–90 | 0.40 | 32 | 20.5 | 4.0 m |
| 120 mm | EI 90–120 | 0.33 | 33 | 22.8 | 4.4 m |
| 150 mm | EI 120 | 0.26 | 33 | 26.0 | 4.9 m |
| 200 mm | EI 120+ | 0.20 | 34 | 31.5 | 5.5 m |
ألواح الأسقف: 60–150 مم، وبحورها أقصر بنحو 20 % من PIR بالسماكة نفسها. وقيم U لحقل اللوح؛ أضف الجسور الحرارية عند الوصلات في حساب المبنى.
أين تكون ألواح الصوف الصخري إلزامية
| المتطلب | مصدره | الحل بألواح الصوف الصخري |
|---|---|---|
| غلاف غير قابل للاشتعال (A2) | أكواد المباني العامة والمتعددة الطوابق والكبيرة | ألواح أسقف وجدران A2-s1,d0 |
| جدار تقسيم حريقي EI 60–120 | كود الحريق، شركة التأمين | لوح جدار 100–150 مم بوصلة وكسر مُختبَرين |
| جدار حدودي قرب حد الملكية | كود الحريق | لوح جدار EI 60–90 |
| العمليات الساخنة: المسابك والمخابز والمطابخ | حرارة العملية والحريق | صوف صخري للجدران والسقف بقشرة صحية أو مقاومة |
| مباني الطاقة والكيماويات والنفط والغاز | قواعد سلامة المنشأة | ألواح A2 في كامل المبنى |
| مراكز البيانات والأرشيفات وغرف الخوادم | شركة التأمين، العميل | قواطع وغلاف مصنّفان EI |
| الفصل الصوتي (Rw ≥ 30 ديسيبل) | سلامة العمل / التخطيط | لوح جدار بالصوف الصخري |
| مسارات الهروب وبيوت الدرج | كود الحريق | قواطع EI 30–60 |
القشرتان والطلاءات والألوان
| القشرة | السماكة | الزنك / الدهان | أين |
|---|---|---|---|
| PPGI بولي إستر 25 ميكرون | 0.40 / 0.50 / 0.60 مم | Z100–Z140، RAL 9002 / 9010 / 3009 / 7016 … | الوجهان قياسياً |
| PPGI SMP / PVDF | 0.50 / 0.60 مم | Z140–Z275 | الساحل والخليج وضمان اللون |
| مجلفن | 0.40 / 0.50 مم | Z140–Z275، بلا دهان | الوجه الداخلي في الحل الاقتصادي |
| بولي إستر غذائي | 0.50 مم | Z140، RAL 9010 | الأغذية وداخل غرف التبريد |
| ألوزنك / ألمنيوم | 0.50 / 0.60 مم | — | بالطلب |
القشرة الخارجية مشكّلة (تضليع دقيق أو مسطّر أو خمسة أضلاع للسقف)؛ والداخلية دقيقة التضليع أو مسطحة.
الأطوال والمخزون
ألواح الجدران بالصوف الصخري بسماكتي 80 و100 مم بتضليع دقيق ولون 9002/9002 تُكبَس بالطلب خلال 7–12 يوم عمل بأطوال حتى 12 متراً؛ أما 50 و120–200 مم وألواح الأسقف والتثبيت الخفي والأوجه الصحية المسطحة والألوان الأخرى فخلال 2–3 أسابيع. وتُشحَن طلبات جدران الحريق مع تقرير التصنيف ورسومات تفاصيل الوصلات والكسر والمثبتات.
القص والتثبيت وتفاصيل جدار الحريق
اقطع بمنشار دائري دقيق الأسنان أو منشار بارد؛ ويُقَص القلب الليفي بشفرة مسننة طويلة — والبس كمامة. ثبّت ببراغي ذاتية الحفر (برغيان لكل لوح عند كل مسند، وعلى بعد 50 مم من الأطراف) عبر القشرة والقلب إلى العوارض أو الأعمدة الفولاذية؛ وألواح الصوف الصخري ثقيلة — استخدم شفاطات التفريغ أو ملاقط الرافعة ولا تحملها من الوصلة. وللجدران المصنّفة EI اتبع تقرير التصنيف حرفياً: حشو بالصوف المعدني في كل وصلة وعند القاعدة والقمة والزاوية، وكسر فولاذي على الوجهين، وبراغي بالتباعد المُختبَر، وبلا رغوة بولي يوريثان في الوصلات. وأحكم الحواف المقصوصة والفتحات ضد الماء — فالقلب المبلل يفقد عزله وقدرته على التحمل.
مجالات الاستخدام
- جدران التقسيم الحريقي وجدران الحدود (EI 30–120)
- مصانع العمليات الساخنة والمسابك والمخابز والمطابخ
- مباني الطاقة والنفط والغاز والكيماويات والأدوية
- المباني العامة والمتعددة الطوابق وتلك التي يفرضها المؤمّن
- مراكز البيانات والأرشيفات والغرف الفنية
- القواطع الصوتية والمنشآت المزعجة
الصوف الصخري مقابل PIR — مسألة الحريق
PIR يعزل أفضل بنحو 45 % لكل مليمتر، ويزن النصف، ويكلف أقل بنحو 20 %، وفئته B-s1,d0 تُرضي معظم المستودعات؛ أما الصوف الصخري فيصبح لازماً لحظة أن تقول المواصفة «غير قابل للاشتعال» أو A2 أو EI أو Rw. وكثير من المباني تجمع بينهما: سقف PIR وجدران من الصوف الصخري نحو الجيران وحول المطبخ. وللأسقف والجدران عموماً راجع صفحتي لوح السقف ولوح الجدار؛ والنظرة العامة تقارن كل الأقلاب.
السعر
تُسعَّر ألواح الصوف الصخري بالمتر المربع حسب السماكة وفئة الحريق في قائمة الألواح، بنحو 25 % فوق PIR بالسماكة نفسها (وأكثر سماكة لقيمة U متساوية)، تبعاً لأسعار PPGI والصوف الصخري؛ والنطاقات أدناه استرشادية FOB إسطنبول لهذا الشهر لألواح الجدران 80 و100 مم. وأطقم تفاصيل جدار الحريق تُسعَّر بالمتر.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة
ألواح الصوف الصخري هي الأثقل في المدى — 15–31 كغ/م² — وتُعبَّأ 6–10 في الرزمة بفواصل فوم وفيلم بولي إيثيلين، وتُربَط على عوارض خشبية مع حماية الحواف وتُغلَّف كاملاً ضد المطر (فالقلب المبلل يُتلَف)؛ وتأخذ حاوية 40 قدم HC نحو 350–450 م² من ألواح الجدران 100 مم، ويقترب الوزن والحجم معاً من الحد؛ والألواح الطويلة على فلات-راك أو بشاحنات مغطاة. وتُشحَن أطقم تفاصيل جدار الحريق (حشو صوف معدني، كسر، براغي) في الحمولة نفسها. البند الجمركي 7308.90 / 9406.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 300 م² لكل نوع وسماكة |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP أوروبا والبلقان والعراق والقوقاز |
| مدة التوريد | السماكات والألوان المخزونة: 5–10 أيام عمل؛ الأقلاب والألوان والأطوال الخاصة 2–3 أسابيع |
| التغليف | ألواح مرصوصة 8–15 في الرزمة بفواصل فوم، فيلم بولي إيثيلين على الوجهين، مربوطة على عوارض خشبية ومغلفة |
| الحاوية / الشاحنة | 40 قدم HC ≈ 400–550 م² من ألواح 50 مم (محدودة بالحجم)؛ وألواح 12 متراً على فلات-راك أو بالشاحنات إلى العراق والقوقاز |
| المستندات | فاتورة، قائمة تعبئة، EN 10204 3.1 (القشرتان)، إقرار الأداء CE (EN 14509)، تقرير تصنيف الحريق، شهادة منشأ؛ SASO / SONCAP بالطلب |
| الدفع | 30 % دفعة مقدمة والباقي مقابل نسخة بوليصة الشحن؛ اعتماد مستندي عند الاطلاع فوق 100 طن |
الشهادات
يُشحَن كل طلب مع إقرار الأداء CE وفق EN 14509، وتصنيف رد الفعل للحريق EN 13501-1 (A2-s1,d0)، وتقرير تصنيف مقاومة الحريق EN 13501-2 (فئة EI والنظام المُختبَر وتفاصيله)، وبيانات الاختبار الصوتي عند الطلب، وشهادات EN 10204 3.1 للفائف القشرتين.
كيفية الطلب
حدد نوع اللوح (جدار أم سقف) والسماكة وفئة الحريق المطلوبة (A2 / EI 30–120) والتصنيف الصوتي والوجه ونظام التثبيت والقشرتين والألوان والأطوال والكميات وطريقة إحكام الوصلة (قياسية / صحية بـ PVC) والكسر المائي وجهة الوصول؛ ونعيد إليك تقرير التصنيف وعرض السعر.
المعايير
- EN 14509 — self-supporting double-skin metal-faced insulating panels
- EN 13501-1 fire classification; EN 13165 (PIR/PUR), EN 13162 (mineral wool), EN 13163 (EPS) cores
- EN 10169 / EN 10346 skin steel
- EN 10204 3.1
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: DX51D · S250GD · S280GD
الأسئلة الشائعة
ما هو لوح الساندويتش بالصوف الصخري؟
لوح سقف أو جدار بقلب من شرائح الصوف الصخري غير القابل للاشتعال (100–120 كغ/م³) بين قشرتين فولاذيتين — رد فعل للحريق A2-s1,d0 ومقاومة حريق كجدار EI 30–120 وRw 30–34 ديسيبل — ويُستخدَم حيثما تطلب الأكواد أو شركة التأمين لوحاً غير قابل للاشتعال أو مقاوماً للحريق.
ما تصنيف الحريق للوح الصوف الصخري؟
رد فعل للحريق A2-s1,d0 للوح (القلب A1)؛ ومقاومة حريق كجدار من EI 30 عند 50 مم إلى EI 120 عند 120–150 مم، مُختبَرة مع الوصلة وفق EN 13501-2.
صوف صخري أم PIR؟
الصوف الصخري حيث يُشترَط عدم القابلية للاشتعال أو تصنيف EI أو أداء صوتي؛ وPIR في كل ما عدا ذلك — فهو أفضل عزلاً وأخف بالنصف وأرخص بنحو 20 %.
ما سماكة لوح الصوف الصخري لمبنى مكيّف؟
120–150 مم لقيمة U ≈ 0.26–0.33 واط/م².ك (ما يعادل 60–80 مم من PIR)؛ و80–100 مم حيث تحكم مقاومة الحريق لا العزل.
هل يمكن استخدام ألواح الصوف الصخري على الأسقف؟
نعم — ألواح سقف بخمسة أضلاع بسماكات 60–150 مم، ببحور أقصر بنحو 20 % من PIR ومع إحكام دقيق للوصلات ضد الماء.
كم سعر ألواح الصوف الصخري؟
بالمتر المربع FOB إسطنبول حسب السماكة وفئة الحريق — راجع النطاقات أعلاه؛ وهي أعلى بنحو 25 % من PIR.
