Лазерная резка труб — круглая, квадратная, прямоугольная труба и открытые профили
Рама, которую раньше пилили, сверлили, вырезали и собирали по кондуктору, сегодня умещается в один файл: труболазер за один проход режет длину, зарезы, седловины под ответную трубу, болтовые отверстия и соединения шип-паз — из трубы, которую мы делаем сами. Изготовитель присылает сборку и получает комплект.
Станок и мощности

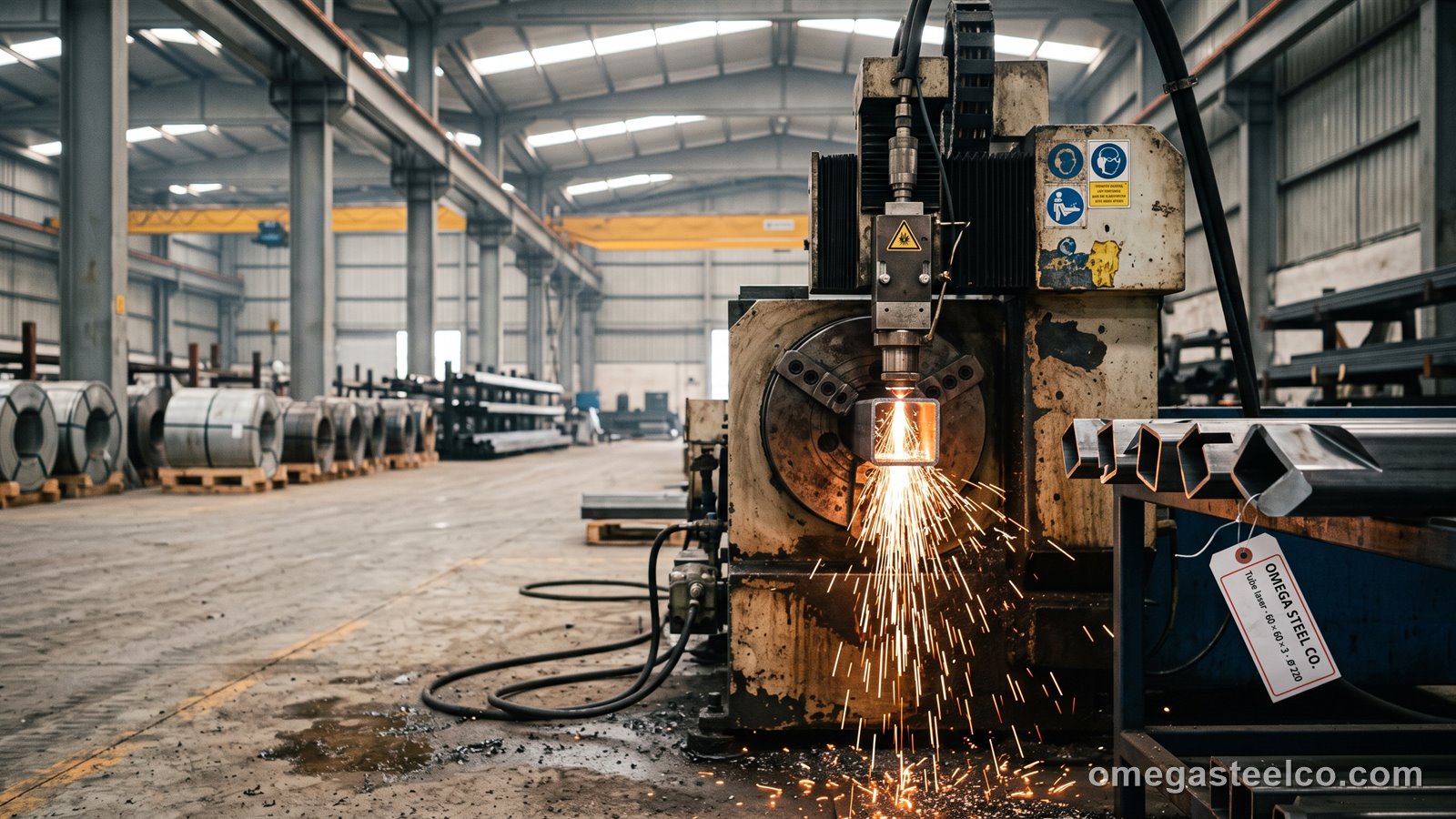

Волоконный труболазер 4 кВт с 3D-головой (фаска), автоматическим пакетным загрузчиком прутков 6–12 м, диапазоном патрона Ø 12–220 мм, квадрат 12–200 мм, прямоугольник до 200 × 100 мм, открытые профили (IPE / IPN / UPN / UPE / уголки / полоса) в пределах круга 220 мм, стенка до 12 мм по углеродистой и 8 мм по нержавеющей стали, вес прутка до 40 кг/м. Около 60 000 деталей в месяц. Открытые сечения — балки, швеллеры, уголки, полоса — описаны на странице лазерной резки профиля.
Что он режет
| Операция | Детали | Типичное применение |
|---|---|---|
| Резка в размер | ±0,2 мм, прямой или косой торец | любые рамы |
| Зарезы | любой угол, 3D-компенсация по стенке | рамные обвязки, поручни |
| Седловины | пересечения трубы с трубой под любым углом | перила, фермы, пространственные каркасы |
| Отверстия и пазы | круглые, овальные, подготовка под резьбу | болты, кабель, дренаж |
| Соединения шип-паз | самофиксирующиеся, сварка без кондукторов | мебель, станинные рамы, стеллажи |
| Торцы с фаской | до 45° под сварку | узлы металлоконструкций |
| Вырезы и окна | любой контур на любой грани | корпуса, кронштейны |
| Гравировка | номера деталей, метки ориентации | монтажные комплекты |
Материалы
Наша собственная ERW-труба чёрная и оцинкованная, труба и профиль из холоднокатаной ДКП, предварительно окрашенный профиль (плёнка снимается у реза), профильные трубы до 200 × 200 × 12, нержавеющая круглая, квадратная и прямоугольная труба (сатин под плёнкой), IPE / UPN / уголки до 200 мм; прутки заказчика принимаем длиной 6–12 м. Оцинкованную и окрашенную трубу режем азотом, чтобы ожог цинка был минимальным; кромки подкрашиваем по запросу.
Конструирование и файлы
- Присылайте 3D-сборку (STEP, IFC, SolidWorks, Inventor, Tekla) — мы извлечём каждую деталь со всеми резами
- Либо спецификацию с длиной, углами торцов и положением отверстий по каждой детали
- Допуск ±0,2 мм по длине до 3 м и ±0,5 мм до 12 м; положение отверстия ±0,15 мм
- Минимальная длина детали 80 мм; остаток на пруток ≈ 150 мм
- Конструкции с шип-пазом сокращают время сварки вдвое — можем переработать ваш чертёж рамы
Цены и сроки
Считается по детали с учётом размера трубы и длины реза (проколы включены) плюс материал; обычно 1–4 USD за деталь на мебельной и перильной трубе и 5–15 USD на конструкционных профилях. Срок 3–7 рабочих дней после согласования файла. Детали связываются по сборкам со спецификацией комплекта; экспортные заказы уходят вместе с заказом трубы или профиля.
Частые вопросы
Какие размеры труб вы режете лазером?
Круглую Ø 12–220 мм, квадратную 12–200 мм, прямоугольную до 200 × 100, открытые профили в пределах круга 220 мм, стенка до 12 мм, прутки 6–12 м.
Режете ли вы седловины для узлов перил?
Да — седловины трубы к трубе под любым углом, так что стойки и поручни садятся без подгонки шлифмашиной.
Режете ли вы оцинкованную и окрашенную трубу?
Да, азотом, чтобы ограничить ожог цинка и краски; торцы можно обработать цинковым спреем или подкрасить.
Какие файлы вы принимаете?
Сборки STEP, IFC, SolidWorks, Inventor и Tekla либо спецификацию с размерами.
