3D-лазерная резка — обрезка и отверстия в формованных и гнутых деталях
Некоторые отверстия нельзя вырезать в плоскости: паз в отбортовке кассеты, отверстия под штуцеры в вальцованной обечайке, линию обрезки штампованной крышки. 3D-лазер режет их уже после формовки, по готовой форме, так что деталь точна именно там, где это важно, а гадание с развёрткой исчезает.
Станок и рабочая зона

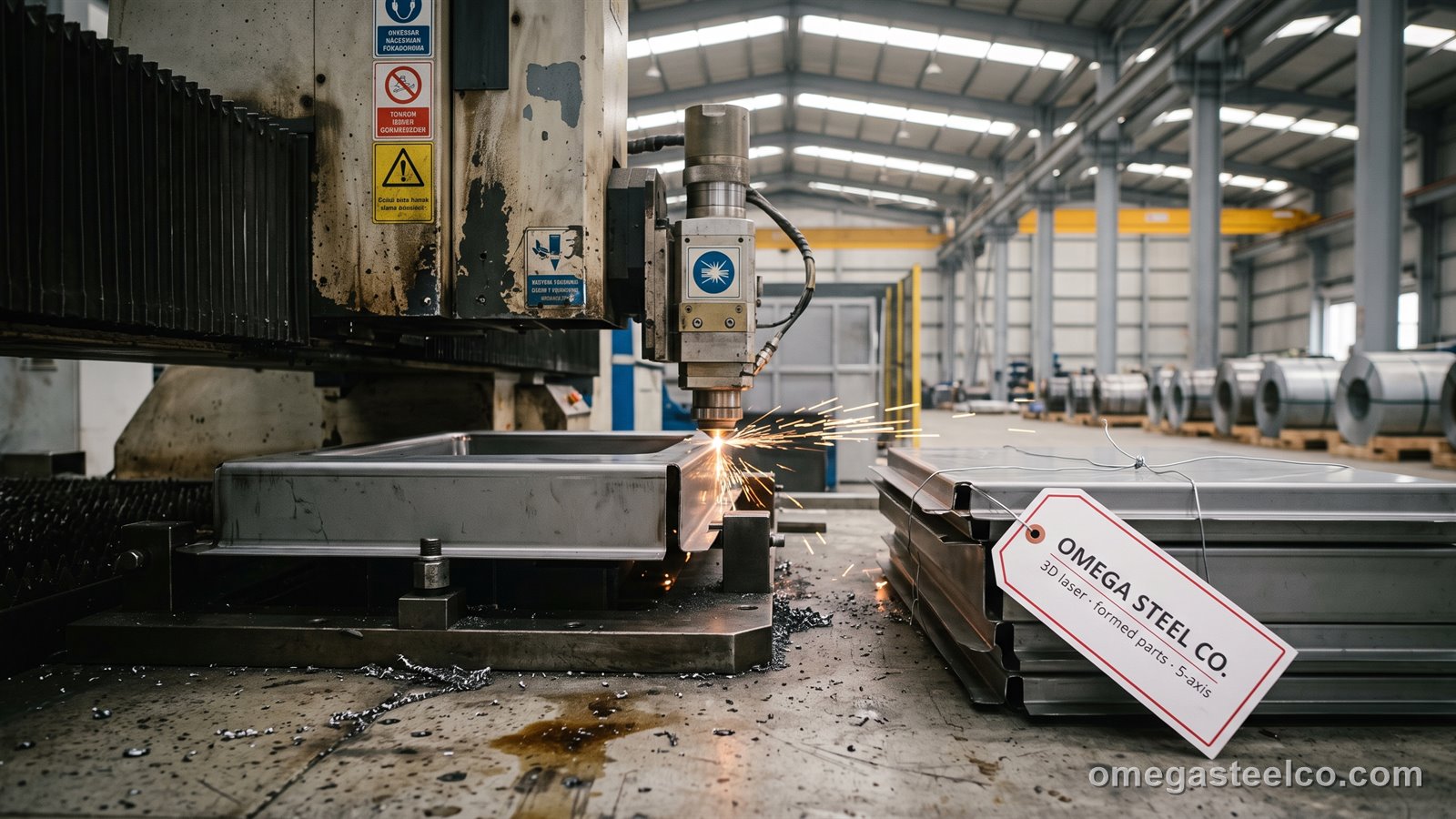

Пятиосевой волоконный лазер 3 кВт на портале с поворотной осью: рабочая зона 3 000 × 1 500 × 700 мм, наклон головы ±135°, поворотный патрон для обечаек и конусов до Ø 1 200 мм; углеродистая сталь до 8 мм, нержавейка до 6 мм, алюминий до 5 мм; точность позиционирования ±0,1 мм по всей зоне при щуповании реальной детали.
Для чего он нужен
| Деталь | Операция | Почему после формовки |
|---|---|---|
| Фасадные кассеты и облицовочные поддоны | крепёжные пазы в отбортовках, угловые вырезы | отбортовки гнутся первыми; пазы должны совпасть с кронштейнами |
| Вальцованные обечайки, конусы и воздуховоды | отверстия под штуцеры, люки и отводы | правильно круглые отверстия на криволинейной поверхности |
| Штампованные крышки, ограждения и корпуса | обрезка вытянутой кромки, монтажные отверстия | форма вытяжки плавает; обрезаем по реальной детали |
| Гнутые корпуса и шкафы | окна и отверстия поперёк линий гиба | исключает искажение предварительно вырезанных отверстий |
| Днища резервуаров и эллиптические крышки | отверстия под штуцеры, вырезы | на готовом днище |
| Сварные рамы из профильных труб | отверстия и проёмы в собранных рамах | после сварочных деформаций |
Оснастка и точность
Детали базируются на модульной оснастке или специальных гнёздах (для серий от 100 штук мы их изготавливаем) и щупаются перед резкой, чтобы программа шла по фактической геометрии; допуск ±0,2 мм относительно прощупанной базы. Программы строятся из 3D-модели (STEP), где элементы реза заданы на уже формованной детали.
Цены и сроки
Считается по детали с учётом длины реза и оснастки (для серийных деталей — разовая стоимость оснастки); обычно 3–20 USD за деталь. Срок 5–10 рабочих дней после согласования модели, включая изготовление оснастки для новых деталей. Объединяется с нашими услугами гибки, вальцовки и лазерной резки в один заказ.
Частые вопросы
Когда нужна 3D-резка вместо плоской?
Когда отверстие или обрезка должны быть точны именно на формованной детали — пазы в гнутых отбортовках, отверстия в вальцованных обечайках, обрезка штампованных деталей — либо когда отверстие исказилось бы, если вырезать его до гибки.
Каков максимальный размер детали?
3 000 × 1 500 × 700 мм на столе; обечайки и конусы до Ø 1 200 мм на поворотной оси.
Нужна ли 3D-модель?
Да — STEP формованной детали с элементами, которые нужно вырезать; по ней мы пишем программу и делаем оснастку.
