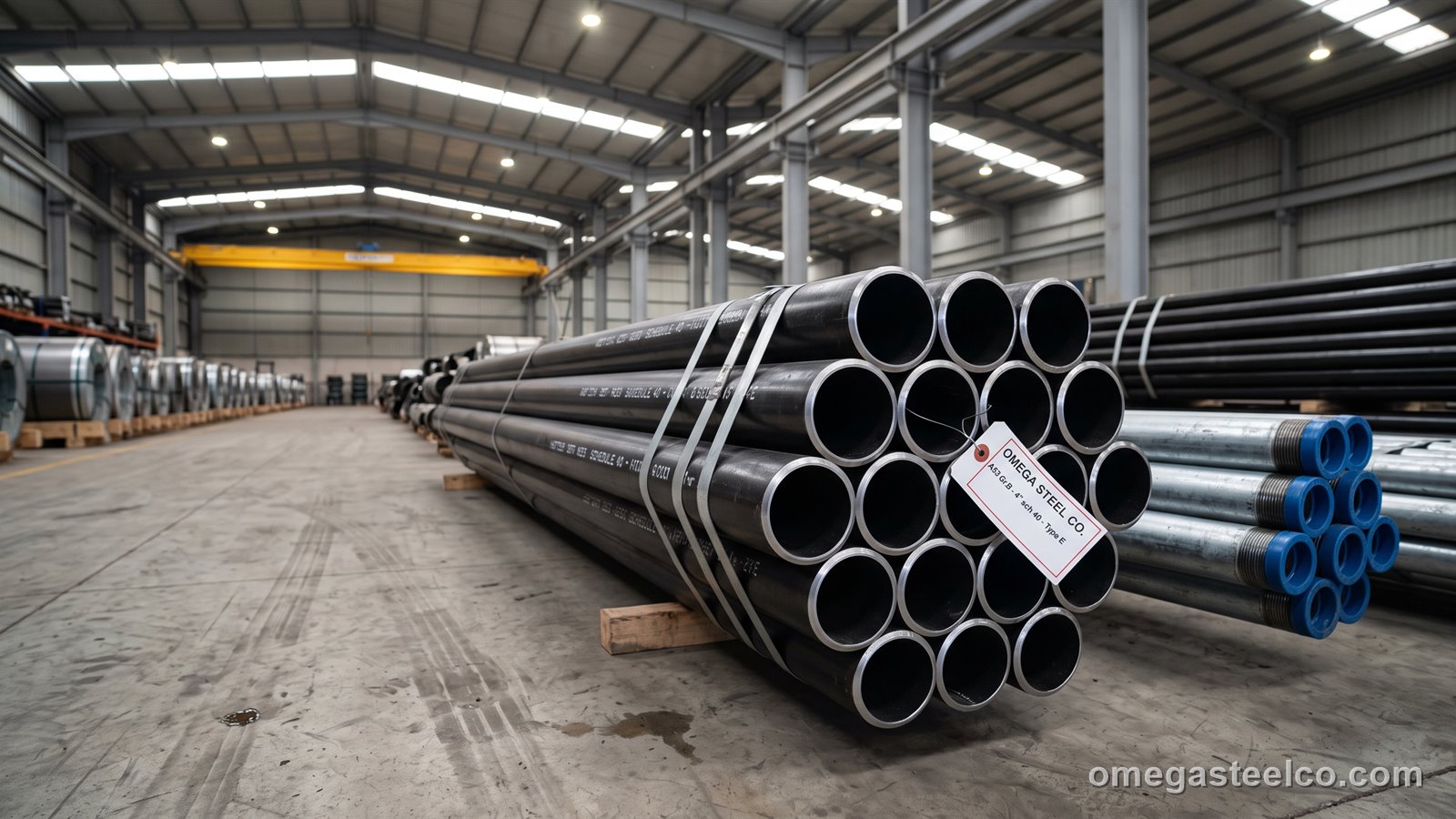

Что такое труба ASTM A53
ASTM A53 охватывает чёрную и горячеоцинкованную стальную трубу для механических задач и работы под давлением, а также для обычных линий пара, воды, газа и воздуха — универсальную углеродистую трубу американской системы, размеры которой заданы по ASME B36.10M в номинальных диаметрах (NPS) и сериях. Её делают трёх типов: Type F (печной сваркой встык, только Grade A, на экспорт почти не идёт), Type E (электросварная, марки A и B) и Type S (бесшовная, марки A и B); проекты задают марку B с пределом текучести 240 МПа (35 ksi) и прочностью 415 МПа, а объёмным продуктом турецких ERW-заводов остаётся Type E, тогда как Type S приходит с бесшовных заводов. Стандарт требует гидроиспытания каждой длины (или неразрушающего контроля для Type E), испытания на сплющивание, испытаний на изгиб для малых диаметров и — для Type E — термообработки шва не ниже 540 °C (или неразрушающего контроля по дополнительному требованию), чтобы шов не остался твёрдой неотпущенной линией; оцинкованную трубу окунают горячим способом с цинком не менее 550 г/м² (1,8 унции/фут²). Торцы бывают гладкими, разделанными под 30° для сварки либо с резьбой NPT и муфтой для резьбовой сантехники и систем пожаротушения. A53 стоит рядом с родственниками: A106 — только бесшовная труба для высокотемпературной службы (те же размеры, жёстче химия, спокойная сталь с кремнием), A500 — конструкционная труба, A795 — спринклерная, API 5L — линейная; при этом бесшовная A53 Grade B очень часто идёт с двойным сертификатом A53 / A106 B / API 5L B, а A53 Type E в турецком производстве нередко имеет двойную маркировку с EN 10255 или EN 10219. Применения — обычные для стальной трубы: магистрали пожаротушения и спринклерные системы (вместе с A795), сантехника и вентиляция, сжатый воздух и пар низкого давления, конструкционные стойки, поручни и гильзы, механические детали. Поставляем Type E sch 40 и 80 в ½"–24" и Type S в ½"–12" с турецких и европейских заводов с заводским протоколом A53.
Труба ERW — NPS, диаметр, стенка и масса
Размеры по ASME B36.10M; sch 40 = STD, sch 80 = XS до 10". Стенки A53 совпадают с приведёнными европейскими размерами; сверяйтесь по колонке серии.
| NPS | Нар. диаметр (мм) | Стенка (мм) | кг/м | кг на 6 м |
|---|---|---|---|---|
| ½" | 21.3 | 1.5 | 0.73 | 4.39 |
| ½" | 21.3 | 1.9 | 0.91 | 5.45 |
| ½" | 21.3 | 2 | 0.95 | 5.71 |
| ½" | 21.3 | 2.5 | 1.16 | 6.95 |
| ¾" | 26.9 | 1.5 | 0.94 | 5.64 |
| ¾" | 26.9 | 1.9 | 1.17 | 7.03 |
| ¾" | 26.9 | 2 | 1.23 | 7.37 |
| ¾" | 26.9 | 2.4 | 1.45 | 8.7 |
| ¾" | 26.9 | 2.5 | 1.5 | 9.02 |
| ¾" | 26.9 | 3 | 1.77 | 10.61 |
| 1" | 33.7 | 1.5 | 1.19 | 7.15 |
| 1" | 33.7 | 1.9 | 1.49 | 8.94 |
| 1" | 33.7 | 2 | 1.56 | 9.38 |
| 1" | 33.7 | 2.4 | 1.85 | 11.11 |
| 1" | 33.7 | 2.5 | 1.92 | 11.54 |
| 1" | 33.7 | 3 | 2.27 | 13.63 |
| 1" | 33.7 | 3.2 | 2.41 | 14.44 |
| 1" | 33.7 | 3.6 | 2.67 | 16.03 |
| 1" | 33.7 | 4 | 2.93 | 17.58 |
| 1¼" | 42.4 | 1.4 | 1.42 | 8.49 |
| 1¼" | 42.4 | 1.5 | 1.51 | 9.08 |
| 1¼" | 42.4 | 1.9 | 1.9 | 11.39 |
| 1¼" | 42.4 | 2 | 1.99 | 11.96 |
| 1¼" | 42.4 | 2.5 | 2.46 | 14.76 |
| 1¼" | 42.4 | 3 | 2.92 | 17.49 |
| 1¼" | 42.4 | 3.2 | 3.09 | 18.56 |
| 1¼" | 42.4 | 3.6 | 3.45 | 20.67 |
| 1¼" | 42.4 | 4 | 3.79 | 22.73 |
| 1½" | 48.3 | 1.4 | 1.62 | 9.71 |
| 1½" | 48.3 | 1.5 | 1.73 | 10.39 |
| 1½" | 48.3 | 1.9 | 2.17 | 13.04 |
| 1½" | 48.3 | 2 | 2.28 | 13.7 |
| 1½" | 48.3 | 2.4 | 2.72 | 16.3 |
| 1½" | 48.3 | 2.5 | 2.82 | 16.94 |
| 1½" | 48.3 | 3 | 3.35 | 20.11 |
| 1½" | 48.3 | 3.2 | 3.56 | 21.35 |
| 1½" | 48.3 | 3.6 | 3.97 | 23.81 |
| 1½" | 48.3 | 4 | 4.37 | 26.22 |
| 1½" | 48.3 | 5 | 5.34 | 32.03 |
| 2" | 60.3 | 1.5 | 2.18 | 13.05 |
| 2" | 60.3 | 1.9 | 2.74 | 16.42 |
| 2" | 60.3 | 2 | 2.88 | 17.25 |
| 2" | 60.3 | 2.4 | 3.43 | 20.56 |
| 2" | 60.3 | 2.5 | 3.56 | 21.38 |
| 2" | 60.3 | 2.9 | 4.11 | 24.63 |
| 2" | 60.3 | 3 | 4.24 | 25.43 |
| 2" | 60.3 | 3.2 | 4.51 | 27.04 |
| 2" | 60.3 | 3.6 | 5.03 | 30.2 |
| 2" | 60.3 | 4 | 5.55 | 33.32 |
| 2" | 60.3 | 5 | 6.82 | 40.91 |
| 2½" | 76.1 | 1.5 | 2.76 | 16.55 |
| 2½" | 76.1 | 2 | 3.66 | 21.93 |
| 2½" | 76.1 | 2.4 | 4.36 | 26.17 |
| 2½" | 76.1 | 2.5 | 4.54 | 27.22 |
| 2½" | 76.1 | 2.9 | 5.24 | 31.41 |
| 2½" | 76.1 | 3 | 5.41 | 32.45 |
| 2½" | 76.1 | 3.2 | 5.75 | 34.52 |
| 2½" | 76.1 | 3.6 | 6.44 | 38.62 |
| 2½" | 76.1 | 4 | 7.11 | 42.67 |
| 2½" | 76.1 | 5 | 8.77 | 52.6 |
| 3" | 88.9 | 1.5 | 3.23 | 19.4 |
| 3" | 88.9 | 2 | 4.29 | 25.72 |
| 3" | 88.9 | 2.5 | 5.33 | 31.96 |
| 3" | 88.9 | 2.9 | 6.15 | 36.9 |
| 3" | 88.9 | 3 | 6.36 | 38.13 |
| 3" | 88.9 | 3.6 | 7.57 | 45.44 |
| 3" | 88.9 | 4 | 8.38 | 50.25 |
| 3" | 88.9 | 5 | 10.35 | 62.07 |
| 3" | 88.9 | 6 | 12.27 | 73.6 |
| 3½" | 101.6 | 2 | 4.91 | 29.47 |
| 3½" | 101.6 | 2.5 | 6.11 | 36.66 |
| 3½" | 101.6 | 3 | 7.29 | 43.76 |
| 3½" | 101.6 | 3.6 | 8.7 | 52.2 |
| 3½" | 101.6 | 4 | 9.63 | 57.76 |
| 3½" | 101.6 | 5 | 11.91 | 71.47 |
| 3½" | 101.6 | 6 | 14.15 | 84.87 |
| 4" | 114.3 | 2 | 5.54 | 33.23 |
| 4" | 114.3 | 2.5 | 6.89 | 41.35 |
| 4" | 114.3 | 3 | 8.23 | 49.4 |
| 4" | 114.3 | 3.6 | 9.83 | 58.97 |
| 4" | 114.3 | 4 | 10.88 | 65.28 |
| 4" | 114.3 | 5 | 13.48 | 80.86 |
| 4" | 114.3 | 6 | 16.02 | 96.14 |
| 4" | 114.3 | 6.3 | 16.78 | 100.67 |
| 5" | 139.7 | 2.5 | 8.46 | 50.75 |
| 5" | 139.7 | 3 | 10.11 | 60.68 |
| 5" | 139.7 | 4 | 13.39 | 80.31 |
| 5" | 139.7 | 5 | 16.61 | 99.65 |
| 5" | 139.7 | 6 | 19.78 | 118.69 |
| 5" | 139.7 | 8 | 25.98 | 155.89 |
| 6" | 168.3 | 3 | 12.23 | 73.37 |
| 6" | 168.3 | 4 | 16.21 | 97.24 |
| 6" | 168.3 | 5 | 20.14 | 120.81 |
| 6" | 168.3 | 6 | 24.01 | 144.08 |
| 6" | 168.3 | 8 | 31.62 | 189.74 |
| 8" | 219.1 | 3 | 15.99 | 95.92 |
| 8" | 219.1 | 4 | 21.22 | 127.3 |
| 8" | 219.1 | 5 | 26.4 | 158.39 |
| 8" | 219.1 | 6 | 31.53 | 189.18 |
| 8" | 219.1 | 8 | 41.65 | 249.88 |
| 10" | 273 | 4 | 26.53 | 159.2 |
| 10" | 273 | 5 | 33.04 | 198.26 |
| 10" | 273 | 6 | 39.51 | 237.03 |
| 10" | 273 | 8 | 52.28 | 313.67 |
| 10" | 273 | 10 | 64.86 | 389.14 |
| 12" | 323.3 | 5 | 39.25 | 235.48 |
| 12" | 323.3 | 6 | 46.95 | 281.69 |
| 12" | 323.3 | 8 | 62.2 | 373.21 |
Размеры по EN 10219 / EN 10255 / ASTM A53; гладкие или разделанные торцы; 6 м стандарт, 12 м по запросу.
Марки, стандарты и допуски
| Марка / стандарт | Предел текучести (МПа) | Примечание |
|---|---|---|
| A53 Grade B (Type E / S) | 240 (35 ksi) | задаваемая марка; прочность ≥ 415 МПа |
| A53 Grade A | 205 (30 ksi) | более лёгкая служба, Type F / E |
| A106 Grade B (бесшовная) | 240 | высокотемпературная служба; часто с двойным сертификатом A53 B Type S |
| API 5L Grade B | 241 | линейная труба; двойной сертификат на бесшовной |
| EN 10255 S195T / EN 10219 S235JRH | 195 / 235 | европейские аналоги в тех же размерах |
Химия A53 Grade B: C ≤ 0,30, Mn ≤ 1,20, P ≤ 0,05, S ≤ 0,045 (плюс ограничения по Cu, Ni, Cr, Mo, V). Расчёт по ASME B31.1 / B31.3 / B31.9.
A53, A106 или EN 10255 / EN 10219
| Стандарт | Процесс | Марка / текучесть | Служба | Торцы | Примечание |
|---|---|---|---|---|---|
| ASTM A53 Gr B Type E | ERW, шов термообработан | 240 МПа | общая: вода, воздух, пар, газ, конструкции | гладкие / разделка / резьба с муфтой | объёмный продукт |
| ASTM A53 Gr B Type S | бесшовная | 240 МПа | то же + более высокое давление | гладкие / разделка | часто двойной сертификат с A106 B |
| ASTM A106 Gr B | только бесшовная | 240 МПа | высокая температура (свыше 425 °C) | гладкие / разделка | Si ≥ 0,10, спокойная |
| ASTM A795 | ERW / бесшовная | 205–240 МПа | спринклерное пожаротушение | с канавкой / резьбой | sch 10 / 40 |
| API 5L Gr B | ERW / бесшовная | 241 МПа | нефте- и газопроводы | разделка | PSL1 / PSL2 |
| EN 10255 M / H | ERW / бесшовная | 195 МПа | вода, газ (под резьбу) | гладкие / резьба | европейский аналог |
| EN 10219 S235JRH | ERW | 235 МПа | конструкции | гладкие | не для давления |
Размеры NPS × серия одинаковы во всех стандартах ASTM (ASME B36.10M); европейские размеры задаются как нар. диаметр × стенка и совпадают с большинством серий.
Размеры и массы серий 40 и 80
| NPS | Нар. диаметр (мм) | Sch 40 стенка (мм) | Sch 40 кг/м | Sch 80 стенка (мм) | Sch 80 кг/м |
|---|---|---|---|---|---|
| ½" | 21,3 | 2,77 | 1,27 | 3,73 | 1,62 |
| ¾" | 26,7 | 2,87 | 1,69 | 3,91 | 2,20 |
| 1" | 33,4 | 3,38 | 2,50 | 4,55 | 3,24 |
| 1½" | 48,3 | 3,68 | 4,05 | 5,08 | 5,41 |
| 2" | 60,3 | 3,91 | 5,44 | 5,54 | 7,48 |
| 3" | 88,9 | 5,49 | 11,29 | 7,62 | 15,27 |
| 4" | 114,3 | 6,02 | 16,07 | 8,56 | 22,32 |
| 6" | 168,3 | 7,11 | 28,26 | 10,97 | 42,56 |
| 8" | 219,1 | 8,18 | 42,55 | 12,70 | 64,64 |
| 10" | 273,1 | 9,27 | 60,31 | 12,70 | 81,55 |
| 12" | 323,9 | 10,31 | 79,73 | 12,70 | 97,46 |
Sch 40 = STD и sch 80 = XS до 10"; свыше 12" STD составляет 9,53 мм, а XS — 12,70 мм независимо от серии.
Длины и наличие
A53 Grade B Type E sch 40 в ½"–8", чёрная, с гладкими или разделанными торцами, доступна со склада турецких заводов в течение 1–2 недель; оцинкованная с резьбой и муфтой ½"–4", sch 80, Type S и 10"–24" — заводские партии на 3–6 недель. Длина 6 м (одинарная случайная 4,9–6,7 м) или 12 м; резьбовая труба поставляется с муфтами и протекторами резьбы.
Резьба, канавка, сварка и цинкование
Резьба NPT по ASME B1.20.1 (поставляем с резьбой и муфтами), накатная канавка под муфты типа Victaulic на трубе sch 40, разделка 30° ± 5° под стыковую сварку; варят электродами E6010 / E7018 или проволокой G3Si1 без подогрева, а на системах давления — по процедурам ASME B31. Горячее цинкование после изготовления по A123 либо заказ уже оцинкованной трубы (цинк по A53 не менее 550 г/м²); торцы реза оцинкованной трубы подкрашивают цинконаполненной краской. Холодная гибка до 6 наружных диаметров на sch 40.
Где применяется
- Магистрали пожаротушения, гидрантные и спринклерные системы (вместе с A795)
- Сантехника, холодоснабжение и отопительные трубопроводы
- Линии сжатого воздуха и пара низкого давления
- Конструкционные стойки, гильзы, поручни и столбики
- Механические и машиностроительные трубы
- Нефтяные, газовые и коммунальные трубопроводы, где действуют американские спецификации
A53, европейская ERW или бесшовная
Наша обычная труба ERW по EN 10219 / 10255 — та же труба в европейском наряде и часто имеет двойную маркировку: там, где спецификация допускает и то и другое, это более дешёвый путь. Бесшовная труба (A106 B / P235GH) перенимает эстафету при высоких температуре и давлении; оцинкованная труба по EN 10255 — европейский аналог оцинкованной A53. О бесшовной высокотемпературной марке см. труба ASTM A106.
Цена
A53 Grade B считается за тонну по листу труб ERW с надбавкой за сертификацию (около 40 USD/т) за заводской протокол A53 и термообработку шва; оцинковка добавляет стоимость цинка; Type S идёт по бесшовному листу. Диапазоны ниже — ориентировочные FOB Стамбул для чёрной и оцинкованной sch 40 в ходовых размерах.
Ценовые диапазоны из нашего еженедельного экспортного прайса (сентябрь 2026), FOB Стамбул, полные контейнеры, без фрахта и сертификатов. Твёрдая цена по запросу в течение одного рабочего дня.
Экспорт и упаковка
Труба A53 отгружается шестигранными связками по 1–2 т с обвязкой и защитой кромок, разделанные торцы закрыты заглушками, резьбовые защищены протекторами, оцинкованная идёт с прокладками; на каждой связке бирка с плавкой, размером, серией, типом и маркой, и каждая труба маркируется по A53 §19; 20 т в 20', 24 т в 40' HC при длине 6 м, 12 м на flat-rack из Дериндже. Коды ТН ВЭД 7306.30 (сварная), 7304.39 (бесшовная), для оцинкованной — по виду отделки.
| Условие | Детали |
|---|---|
| Мин. заказ | 5 т на типоразмер; 20 т на заводскую партию |
| Инкотермс | FOB Стамбул · CIF / CFR Залив, Африка · DAP ЕС, Балканы, Ирак, Кавказ · DAP Актау |
| Срок поставки | Type E sch 40 в ½"–8" чёрная: 1–2 недели; оцинкованная, sch 80, Type S и свыше 8": 3–6 недель |
| Упаковка | Шестигранные связки 1–2 т, с обвязкой, заглушки на разделанных торцах, протекторы резьбы на резьбовых; оцинкованная — с прокладками |
| Контейнер / фура | 20' ≈ 20 т; 40' HC ≈ 24 т трубы по 6 м; 12 м на flat-rack |
| Документы | Инвойс, упаковочный лист, заводской протокол A53 (EN 10204 3.1), сертификат происхождения; SASO / SONCAP / независимая инспекция по запросу |
| Оплата | 30 % аванс, остаток против копии коносамента; аккредитив по предъявлении свыше 100 т |
Сертификаты
На каждую плавку идёт заводской протокол A53 — химия, растяжение, результаты сплющивания и изгиба, давление гидроиспытания, заявление о термообработке шва или неразрушающем контроле, масса цинка для оцинкованной — в виде EN 10204 3.1; независимая инспекция (SGS, BV, TÜV), SASO / SONCAP и двойная сертификация с A106 B / API 5L B оформляются при заказе.
Как заказать
Укажите A53 Grade B, Type E или S, NPS × серию, чёрную или оцинкованную, торцы (гладкие / разделанные / резьба NPT с муфтой), длину, количество в тоннах или штуках и любые дополнительные требования (неразрушающий контроль, освидетельствование гидроиспытания, независимую инспекцию, двойную сертификацию с A106 / API 5L).
Стандарты
- ASTM A53 / A53M — pipe, steel, black and hot-dipped, zinc-coated, welded and seamless
- ASME B36.10M dimensions; ASME B1.20.1 NPT threads
- ASTM A123 / A53 zinc coating; ASTM A733 nipples
- EN 10204 3.1 (A53 mill test report)
Марки стали
Паспорта марок (химсостав, механика, аналоги) — на нашем справочном сайте: A53 Grade B · A106 Grade B · S235JR
Частые вопросы
Что такое труба ASTM A53?
Американский стандарт на чёрную и горячеоцинкованную углеродистую трубу общего назначения — сварную (Type E) или бесшовную (Type S), марок A и B — в размерах NPS и сериях для воды, воздуха, пара, газа, конструкций и механических задач.
Чем A53 отличается от A106?
A106 бывает только бесшовной, выплавляется спокойной с кремнием и задаётся для высокотемпературной службы; A53 охватывает сварную и бесшовную трубу общего назначения. Бесшовная A53 Grade B часто имеет двойной сертификат как A106 Grade B.
A53 Type E или Type S?
Type E (ERW) — стандартный и более дешёвый продукт для воды, воздуха, пожаротушения и конструкций; Type S (бесшовную) берут при более высоких давлении и температуре или когда спецификация прямо требует бесшовную.
Сколько весит труба A53 4" sch 40?
16,07 кг/м (нар. диаметр 114,3 мм, стенка 6,02 мм); 4" sch 80 — 22,32 кг/м, см. таблицу выше.
Бывает ли труба A53 оцинкованной?
Да — A53 охватывает горячеоцинкованную трубу с цинком не менее 550 г/м², обычно поставляемую с резьбой и муфтами для сантехники и систем пожаротушения.
A53 — это то же, что EN 10255?
Это аналоги, но не тождество: размеры в основном те же, однако у A53 Grade B выше текучесть (240 против 195 МПа) и другие испытания. Турецкие заводы часто дают двойной сертификат.
