ما هو أنبوب ASTM A53
يغطّي ASTM A53 أنابيب الفولاذ السوداء والمجلفنة بالغمر الساخن للتطبيقات الميكانيكية وتطبيقات الضغط ولخطوط البخار والمياه والغاز والهواء العادية — وهو أنبوب الفولاذ الكربوني للأغراض العامة في النظام الأمريكي، مقاساته وفق ASME B36.10M بالمقاسات الاسمية والسماكات. ويُصنع بثلاثة أنواع: النوع F (ملحوم تناكبياً بالفرن، بالدرجة A فقط، ونادراً ما يُصدَّر)، والنوع E (ملحوم بالمقاومة الكهربائية، بالدرجتين A وB)، والنوع S (بلا لحام، بالدرجتين A وB)؛ والدرجة B بخضوع 240 ميجاباسكال (35 ksi) وشدّ 415 هي ما تحدّده المشاريع، والنوع E هو المنتج الأكبر حجماً من مصانع الأنابيب الملحومة التركية، بينما يأتي النوع S من مصانع الأنابيب بلا لحام. وتشترط المواصفة اختباراً هيدروستاتيكياً لكل قطعة (أو فحصاً غير إتلافي للنوع E)، واختبار تفليط، واختبارات ثني للمقاسات الصغيرة، وللنوع E معالجةً حرارية لخط اللحام عند 540 درجة على الأقل (أو فحصاً غير إتلافي بموجب متطلب تكميلي) حتى لا يبقى الخط قاسياً غير مراجَع؛ والأنبوب المجلفن يُغمس ساخناً بزنك لا يقلّ عن 550 جم/م² (1,8 أونصة/قدم²). والأطراف سادة، أو مشطوفة بزاوية 30 درجة للّحام، أو مقلوظة NPT بأكواع لأنظمة السباكة ومكافحة الحريق المقلوظة. ويقف A53 إلى جانب أقربائه: فـ A106 أنبوب بلا لحام حصراً للخدمة عالية الحرارة (المقاسات ذاتها بتركيب أضيق وفولاذ مهدّأ بالسيليكون)، وA500 الأنبوب الإنشائي، وA795 أنبوب المرشّات، وAPI 5L أنبوب الخطوط — وكثيراً جداً ما يُعتمد أنبوب A53 Grade B من النوع S بشهادة مزدوجة A53/A106 B/API 5L B، كما يُعلَّم A53 من النوع E في الإنتاج التركي مراراً بعلامة مزدوجة مع EN 10255 أو EN 10219. واستعمالاته هي استعمالات الأنبوب الفولاذي العادي: خطوط مكافحة الحريق والمرشّات (مع A795)، والسباكة والتكييف، والهواء المضغوط والبخار منخفض الضغط، والأعمدة الإنشائية والدرابزينات والأكمام، والقطع الميكانيكية. ونورّد النوع E بسماكتَي 40 و80 في ½"–24" والنوع S في ½"–12" من مصانع تركية وأوروبية مع تقرير اختبار المصنع لـ A53.
أنبوب ERW — المقاس والقطر والجدار والوزن
المقاسات وفق ASME B36.10M؛ والسماكة 40 = القياسية، و80 = الإضافية حتى 10". وجدران A53 مطابقة للمقاسات الأوروبية المدرجة؛ فراجع عمود السماكة.
| المقاس الاسمي | القطر الخارجي (مم) | الجدار (مم) | كجم/م | كجم لكل 6 م |
|---|---|---|---|---|
| ½" | 21.3 | 1.5 | 0.73 | 4.39 |
| ½" | 21.3 | 1.9 | 0.91 | 5.45 |
| ½" | 21.3 | 2 | 0.95 | 5.71 |
| ½" | 21.3 | 2.5 | 1.16 | 6.95 |
| ¾" | 26.9 | 1.5 | 0.94 | 5.64 |
| ¾" | 26.9 | 1.9 | 1.17 | 7.03 |
| ¾" | 26.9 | 2 | 1.23 | 7.37 |
| ¾" | 26.9 | 2.4 | 1.45 | 8.7 |
| ¾" | 26.9 | 2.5 | 1.5 | 9.02 |
| ¾" | 26.9 | 3 | 1.77 | 10.61 |
| 1" | 33.7 | 1.5 | 1.19 | 7.15 |
| 1" | 33.7 | 1.9 | 1.49 | 8.94 |
| 1" | 33.7 | 2 | 1.56 | 9.38 |
| 1" | 33.7 | 2.4 | 1.85 | 11.11 |
| 1" | 33.7 | 2.5 | 1.92 | 11.54 |
| 1" | 33.7 | 3 | 2.27 | 13.63 |
| 1" | 33.7 | 3.2 | 2.41 | 14.44 |
| 1" | 33.7 | 3.6 | 2.67 | 16.03 |
| 1" | 33.7 | 4 | 2.93 | 17.58 |
| 1¼" | 42.4 | 1.4 | 1.42 | 8.49 |
| 1¼" | 42.4 | 1.5 | 1.51 | 9.08 |
| 1¼" | 42.4 | 1.9 | 1.9 | 11.39 |
| 1¼" | 42.4 | 2 | 1.99 | 11.96 |
| 1¼" | 42.4 | 2.5 | 2.46 | 14.76 |
| 1¼" | 42.4 | 3 | 2.92 | 17.49 |
| 1¼" | 42.4 | 3.2 | 3.09 | 18.56 |
| 1¼" | 42.4 | 3.6 | 3.45 | 20.67 |
| 1¼" | 42.4 | 4 | 3.79 | 22.73 |
| 1½" | 48.3 | 1.4 | 1.62 | 9.71 |
| 1½" | 48.3 | 1.5 | 1.73 | 10.39 |
| 1½" | 48.3 | 1.9 | 2.17 | 13.04 |
| 1½" | 48.3 | 2 | 2.28 | 13.7 |
| 1½" | 48.3 | 2.4 | 2.72 | 16.3 |
| 1½" | 48.3 | 2.5 | 2.82 | 16.94 |
| 1½" | 48.3 | 3 | 3.35 | 20.11 |
| 1½" | 48.3 | 3.2 | 3.56 | 21.35 |
| 1½" | 48.3 | 3.6 | 3.97 | 23.81 |
| 1½" | 48.3 | 4 | 4.37 | 26.22 |
| 1½" | 48.3 | 5 | 5.34 | 32.03 |
| 2" | 60.3 | 1.5 | 2.18 | 13.05 |
| 2" | 60.3 | 1.9 | 2.74 | 16.42 |
| 2" | 60.3 | 2 | 2.88 | 17.25 |
| 2" | 60.3 | 2.4 | 3.43 | 20.56 |
| 2" | 60.3 | 2.5 | 3.56 | 21.38 |
| 2" | 60.3 | 2.9 | 4.11 | 24.63 |
| 2" | 60.3 | 3 | 4.24 | 25.43 |
| 2" | 60.3 | 3.2 | 4.51 | 27.04 |
| 2" | 60.3 | 3.6 | 5.03 | 30.2 |
| 2" | 60.3 | 4 | 5.55 | 33.32 |
| 2" | 60.3 | 5 | 6.82 | 40.91 |
| 2½" | 76.1 | 1.5 | 2.76 | 16.55 |
| 2½" | 76.1 | 2 | 3.66 | 21.93 |
| 2½" | 76.1 | 2.4 | 4.36 | 26.17 |
| 2½" | 76.1 | 2.5 | 4.54 | 27.22 |
| 2½" | 76.1 | 2.9 | 5.24 | 31.41 |
| 2½" | 76.1 | 3 | 5.41 | 32.45 |
| 2½" | 76.1 | 3.2 | 5.75 | 34.52 |
| 2½" | 76.1 | 3.6 | 6.44 | 38.62 |
| 2½" | 76.1 | 4 | 7.11 | 42.67 |
| 2½" | 76.1 | 5 | 8.77 | 52.6 |
| 3" | 88.9 | 1.5 | 3.23 | 19.4 |
| 3" | 88.9 | 2 | 4.29 | 25.72 |
| 3" | 88.9 | 2.5 | 5.33 | 31.96 |
| 3" | 88.9 | 2.9 | 6.15 | 36.9 |
| 3" | 88.9 | 3 | 6.36 | 38.13 |
| 3" | 88.9 | 3.6 | 7.57 | 45.44 |
| 3" | 88.9 | 4 | 8.38 | 50.25 |
| 3" | 88.9 | 5 | 10.35 | 62.07 |
| 3" | 88.9 | 6 | 12.27 | 73.6 |
| 3½" | 101.6 | 2 | 4.91 | 29.47 |
| 3½" | 101.6 | 2.5 | 6.11 | 36.66 |
| 3½" | 101.6 | 3 | 7.29 | 43.76 |
| 3½" | 101.6 | 3.6 | 8.7 | 52.2 |
| 3½" | 101.6 | 4 | 9.63 | 57.76 |
| 3½" | 101.6 | 5 | 11.91 | 71.47 |
| 3½" | 101.6 | 6 | 14.15 | 84.87 |
| 4" | 114.3 | 2 | 5.54 | 33.23 |
| 4" | 114.3 | 2.5 | 6.89 | 41.35 |
| 4" | 114.3 | 3 | 8.23 | 49.4 |
| 4" | 114.3 | 3.6 | 9.83 | 58.97 |
| 4" | 114.3 | 4 | 10.88 | 65.28 |
| 4" | 114.3 | 5 | 13.48 | 80.86 |
| 4" | 114.3 | 6 | 16.02 | 96.14 |
| 4" | 114.3 | 6.3 | 16.78 | 100.67 |
| 5" | 139.7 | 2.5 | 8.46 | 50.75 |
| 5" | 139.7 | 3 | 10.11 | 60.68 |
| 5" | 139.7 | 4 | 13.39 | 80.31 |
| 5" | 139.7 | 5 | 16.61 | 99.65 |
| 5" | 139.7 | 6 | 19.78 | 118.69 |
| 5" | 139.7 | 8 | 25.98 | 155.89 |
| 6" | 168.3 | 3 | 12.23 | 73.37 |
| 6" | 168.3 | 4 | 16.21 | 97.24 |
| 6" | 168.3 | 5 | 20.14 | 120.81 |
| 6" | 168.3 | 6 | 24.01 | 144.08 |
| 6" | 168.3 | 8 | 31.62 | 189.74 |
| 8" | 219.1 | 3 | 15.99 | 95.92 |
| 8" | 219.1 | 4 | 21.22 | 127.3 |
| 8" | 219.1 | 5 | 26.4 | 158.39 |
| 8" | 219.1 | 6 | 31.53 | 189.18 |
| 8" | 219.1 | 8 | 41.65 | 249.88 |
| 10" | 273 | 4 | 26.53 | 159.2 |
| 10" | 273 | 5 | 33.04 | 198.26 |
| 10" | 273 | 6 | 39.51 | 237.03 |
| 10" | 273 | 8 | 52.28 | 313.67 |
| 10" | 273 | 10 | 64.86 | 389.14 |
| 12" | 323.3 | 5 | 39.25 | 235.48 |
| 12" | 323.3 | 6 | 46.95 | 281.69 |
| 12" | 323.3 | 8 | 62.2 | 373.21 |
أبعاد وفق EN 10219 / EN 10255 / ASTM A53؛ بأطراف سادة أو مشطوفة؛ و6 أمتار قياسي و12 متراً عند الطلب.
الدرجات والمواصفات والتفاوتات
| الدرجة / المواصفة | حد الخضوع (ميجاباسكال) | ملاحظة |
|---|---|---|
| A53 Grade B (نوع E / S) | 240 (35 ksi) | الدرجة المحدَّدة؛ الشدّ ≥ 415 ميجاباسكال |
| A53 Grade A | 205 (30 ksi) | خدمة أخفّ، بالنوعين F / E |
| A106 Grade B (بلا لحام) | 240 | خدمة عالية الحرارة؛ وغالباً بشهادة مزدوجة مع A53 B نوع S |
| API 5L Grade B | 241 | أنبوب خطوط؛ بشهادة مزدوجة على الأنبوب بلا لحام |
| EN 10255 S195T / EN 10219 S235JRH | 195 / 235 | المكافئان الأوروبيان بالمقاسات ذاتها |
تركيب A53 Grade B: كربون ≤ 0,30، ومنغنيز ≤ 1,20، وفوسفور ≤ 0,05، وكبريت ≤ 0,045 (مع حدود للنحاس والنيكل والكروم والموليبدينوم والفاناديوم). والتصميم وفق ASME B31.1 / B31.3 / B31.9.
A53 أم A106 أم EN 10255 / EN 10219
| المواصفة | العملية | الدرجة / الخضوع | الخدمة | الأطراف | ملاحظة |
|---|---|---|---|---|---|
| ASTM A53 Gr B نوع E | ملحوم بالمقاومة مع معالجة حرارية للخط | 240 ميجاباسكال | عام: مياه وهواء وبخار وغاز وإنشاءات | سادة / مشطوفة / مقلوظة بأكواع | المنتج الأكبر حجماً |
| ASTM A53 Gr B نوع S | بلا لحام | 240 ميجاباسكال | كما سبق مع ضغط أعلى | سادة / مشطوفة | غالباً بشهادة مزدوجة مع A106 B |
| ASTM A106 Gr B | بلا لحام حصراً | 240 ميجاباسكال | حرارة عالية (حتى 425 °م فأكثر) | سادة / مشطوفة | سيليكون ≥ 0,10 ومهدّأ |
| ASTM A795 | ملحوم / بلا لحام | 205–240 ميجاباسكال | مرشّات مكافحة الحريق | محزّزة / مقلوظة | سماكة 10 / 40 |
| API 5L Gr B | ملحوم / بلا لحام | 241 ميجاباسكال | خطوط النفط والغاز | مشطوفة | PSL1 / PSL2 |
| EN 10255 M / H | ملحوم / بلا لحام | 195 ميجاباسكال | مياه وغاز (للقلاووظ) | سادة / مقلوظة | المكافئ الأوروبي |
| EN 10219 S235JRH | ملحوم | 235 ميجاباسكال | إنشائي | سادة | ليس للضغط |
أبعاد المقاس الاسمي × السماكة واحدة عبر مواصفات ASTM (ASME B36.10M)؛ أما المقاسات الأوروبية فتُعطى بالقطر الخارجي × الجدار وتوافق معظم السماكات.
أبعاد وأوزان السماكتين 40 و80
| المقاس الاسمي | القطر الخارجي (مم) | جدار سماكة 40 (مم) | كجم/م سماكة 40 | جدار سماكة 80 (مم) | كجم/م سماكة 80 |
|---|---|---|---|---|---|
| ½" | 21,3 | 2,77 | 1,27 | 3,73 | 1,62 |
| ¾" | 26,7 | 2,87 | 1,69 | 3,91 | 2,20 |
| 1" | 33,4 | 3,38 | 2,50 | 4,55 | 3,24 |
| 1½" | 48,3 | 3,68 | 4,05 | 5,08 | 5,41 |
| 2" | 60,3 | 3,91 | 5,44 | 5,54 | 7,48 |
| 3" | 88,9 | 5,49 | 11,29 | 7,62 | 15,27 |
| 4" | 114,3 | 6,02 | 16,07 | 8,56 | 22,32 |
| 6" | 168,3 | 7,11 | 28,26 | 10,97 | 42,56 |
| 8" | 219,1 | 8,18 | 42,55 | 12,70 | 64,64 |
| 10" | 273,1 | 9,27 | 60,31 | 12,70 | 81,55 |
| 12" | 323,9 | 10,31 | 79,73 | 12,70 | 97,46 |
السماكة 40 = القياسية و80 = الإضافية حتى 10"؛ وفوق 12" تكون القياسية 9,53 مم والإضافية 12,70 مم بصرف النظر عن رقم السماكة.
الأطوال والتوافر
A53 Grade B من النوع E بسماكة 40 في ½"–8"، أسود بأطراف سادة أو مشطوفة، متاح من مخزون المصانع التركية خلال أسبوع إلى أسبوعين؛ أما المجلفن المقلوظ بأكواع ½"–4" وسماكة 80 والنوع S و10"–24" فدفعات مصنع خلال 3–6 أسابيع. والأطوال 6 أمتار (عشوائي مفرد 4,9–6,7 م) أو 12 متراً؛ والأنبوب المقلوظ يُورَّد بأكواع وواقيات قلاووظ.
القلاووظ والتحزيز واللحام والجلفنة
قلاووظ NPT وفق ASME B1.20.1 (ونورّده مقلوظاً بأكواع)، وتحزيز بالدرفلة لأكواع من نوع Victaulic على أنبوب السماكة 40، وشطف 30 ± 5 درجة للّحام التناكبي؛ ويُلحم بأقطاب E6010 / E7018 أو سلك G3Si1 بلا تسخين مسبق، ووفق إجراءات ASME B31 في أنظمة الضغط. والجلفنة بالغمر الساخن بعد التصنيع وفق A123، أو اطلب الأنبوب مجلفناً أصلاً (زنك A53 لا يقلّ عن 550 جم/م²)؛ وتُرمَّم أطراف قصّ الأنبوب المجلفن بدهان غني بالزنك. والحني على البارد حتى ستة أضعاف القطر الخارجي في السماكة 40.
أين يُستعمل
- خطوط مكافحة الحريق وأنظمة الحنفيات والمرشّات (مع A795)
- السباكة وشبكات المياه المبرَّدة والتدفئة
- خطوط الهواء المضغوط والبخار منخفض الضغط
- الأعمدة الإنشائية والأكمام والدرابزينات والأعمدة القصيرة
- الأنابيب الميكانيكية وأنابيب الماكينات
- شبكات النفط والغاز والمرافق حيث تنطبق المواصفات الأمريكية
A53 أم أنبوب ERW الأوروبي أم بلا لحام
أنبوب ERW القياسي لدينا وفق EN 10219 / 10255 هو الماسورة ذاتها بثوب أوروبي وغالباً بعلامة مزدوجة — وحيث تسمح المواصفة بأيّهما فهو الطريق الأرخص. والأنبوب بلا لحام (A106 B / P235GH) يتولّى المهمة عند الحرارة والضغط العاليين؛ والأنبوب المجلفن وفق EN 10255 هو النظير الأوروبي لـ A53 المجلفن. وللدرجة بلا لحام عالية الحرارة انظر أنبوب ASTM A106.
السعر
يُسعَّر A53 Grade B بالطن على قائمة الأنابيب الملحومة مع فارق اعتماد (نحو 40 دولاراً للطن) مقابل تقرير اختبار المصنع لـ A53 ومعالجة خط اللحام حرارياً؛ والجلفنة تضيف كلفة الزنك؛ والنوع S يتبع قائمة الأنابيب بلا لحام. والنطاقات أدناه استرشادية FOB إسطنبول للأسود والمجلفن بسماكة 40 في المقاسات الشائعة.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة

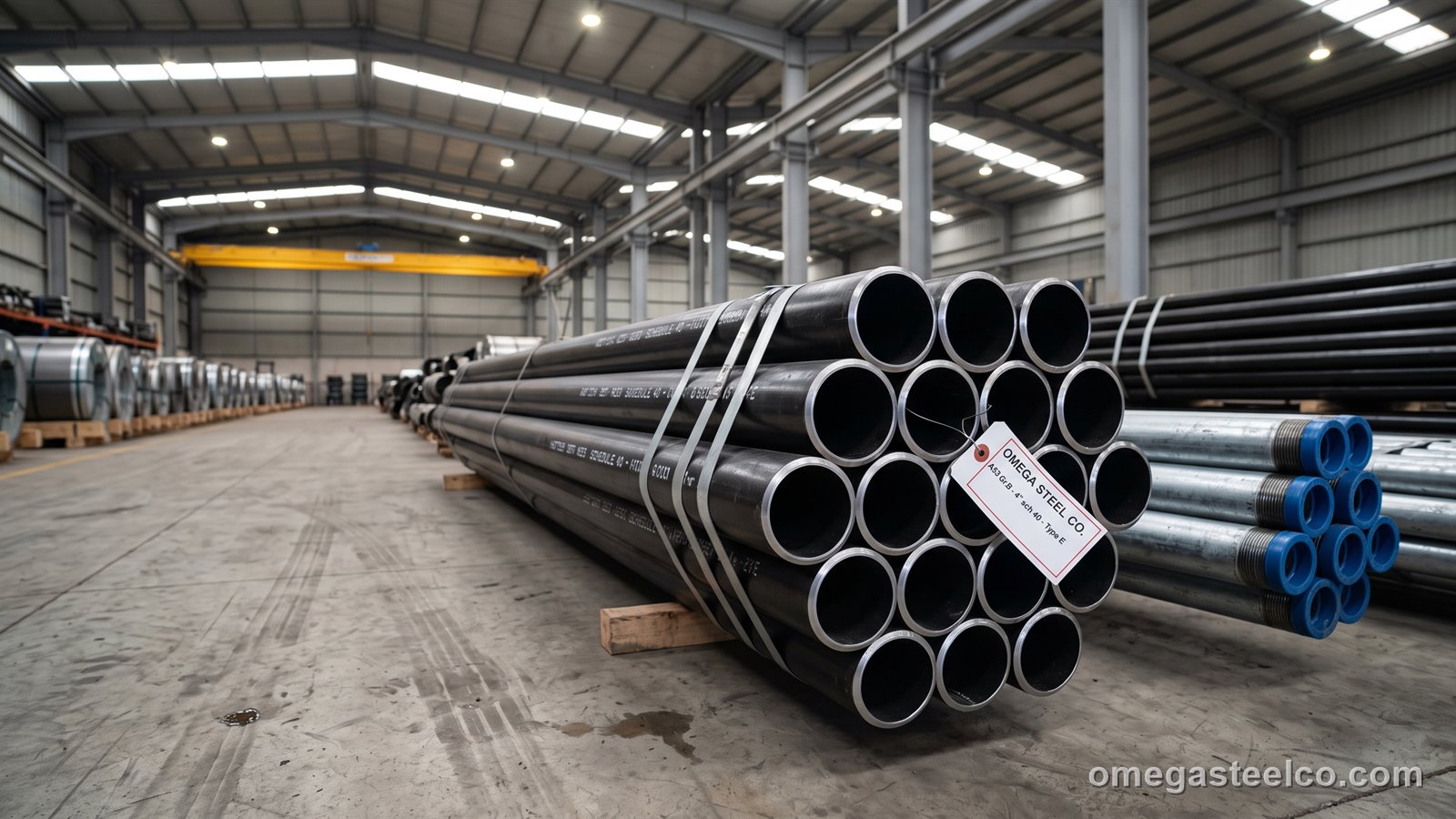

يُشحن أنبوب A53 في حزم سداسية من 1 إلى 2 طن مربوطة مع حماية الحواف، وأطرافه المشطوفة مسدودة والمقلوظة محمية بواقيات، والمجلفن بفواصل، وعلى كل حزمة بطاقة بالصبّة والمقاس والسماكة والنوع والدرجة، وكل أنبوب مطبوع وفق البند 19 من A53؛ و20 طناً لكل 20'، و24 طناً لكل 40' HC بطول 6 أمتار، و12 متراً على flat-rack من دَرِنجه. البنود الجمركية 7306.30 (ملحوم) و7304.39 (بلا لحام)، وللمجلفن بحسب الإنهاء.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 5 أطنان لكل مقاس؛ و20 طناً لدفعة مصنع |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وإفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو |
| مدة التوريد | النوع E بسماكة 40 في ½"–8" أسود: أسبوع إلى أسبوعين؛ والمجلفن وسماكة 80 والنوع S وما فوق 8": 3–6 أسابيع |
| التغليف | حزم سداسية 1–2 طن مربوطة، وسدادات على الأنابيب المشطوفة، وواقيات قلاووظ على المقلوظة؛ والمجلفن بفواصل |
| الحاوية / الشاحنة | 20' ≈ 20 طناً؛ 40' HC ≈ 24 طناً من أنابيب 6 أمتار؛ و12 متراً على flat-rack |
| المستندات | فاتورة، قائمة تعبئة، تقرير اختبار المصنع لـ A53 (EN 10204 3.1)، شهادة منشأ؛ SASO / SONCAP / فحص طرف ثالث عند الطلب |
| الدفع | 30 % مقدماً والرصيد مقابل نسخة بوليصة الشحن؛ اعتماد مستندي بالاطلاع فوق 100 طن |
الشهادات
تُشحن كل صبّة بتقرير اختبار المصنع لـ A53 — التركيب والشدّ ونتائج التفليط والثني وضغط الاختبار الهيدروستاتيكي وبيان معالجة خط اللحام أو الفحص غير الإتلافي ووزن الزنك للمجلفن — صادراً بصيغة EN 10204 3.1؛ ويُرتَّب عند الطلب فحص طرف ثالث (SGS أو BV أو TÜV) وشهادات SASO / SONCAP والاعتماد المزدوج مع A106 B / API 5L B.
كيفية الطلب
حدّد A53 Grade B، والنوع E أو S، والمقاس الاسمي × السماكة، وأسود أم مجلفن، والأطراف (سادة / مشطوفة / مقلوظة NPT بأكواع)، والطول، والكمية بالأطنان أو بالقطع، وأي متطلبات تكميلية (فحص غير إتلافي، مشاهدة الاختبار الهيدروستاتيكي، فحص طرف ثالث، اعتماد مزدوج مع A106 / API 5L).
المعايير
- ASTM A53 / A53M — pipe, steel, black and hot-dipped, zinc-coated, welded and seamless
- ASME B36.10M dimensions; ASME B1.20.1 NPT threads
- ASTM A123 / A53 zinc coating; ASTM A733 nipples
- EN 10204 3.1 (A53 mill test report)
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: A53 Grade B · A106 Grade B · S235JR
الأسئلة الشائعة
ما هو أنبوب ASTM A53؟
المواصفة الأمريكية لأنابيب الفولاذ الكربوني السوداء والمجلفنة بالغمر الساخن للأغراض العامة — ملحومة (نوع E) أو بلا لحام (نوع S) بالدرجتين A وB — بمقاسات وسماكات قياسية للمياه والهواء والبخار والغاز والاستعمال الإنشائي والميكانيكي.
ما الفرق بين A53 وA106؟
A106 بلا لحام حصراً ومهدّأ بالسيليكون ومحدَّد للخدمة عالية الحرارة؛ أما A53 فيغطّي الأنابيب الملحومة وبلا لحام للأغراض العامة. وكثيراً ما يُعتمد A53 Grade B بلا لحام بشهادة مزدوجة بوصفه A106 Grade B.
A53 نوع E أم نوع S؟
النوع E (الملحوم) هو المنتج القياسي والأرخص للمياه والهواء ومكافحة الحريق والإنشاءات؛ والنوع S (بلا لحام) يُختار للضغط أو الحرارة الأعلى أو حين تقول المواصفة «بلا لحام».
كم يزن أنبوب A53 مقاس 4" بسماكة 40؟
16,07 كجم/م (قطر خارجي 114,3 مم وجدار 6,02 مم)؛ ومقاس 4" بسماكة 80 يزن 22,32 كجم/م — انظر الجدول أعلاه.
هل يمكن جلفنة أنبوب A53؟
نعم — يغطّي A53 الأنبوب المجلفن بالغمر الساخن بطلاء زنك لا يقلّ عن 550 جم/م²، ويُورَّد عادةً مقلوظاً بأكواع للسباكة وأنظمة الحريق.
هل A53 هو نفسه EN 10255؟
هما نظيران لا متطابقان: المقاسات متقاربة إلى حدّ بعيد، لكن خضوع A53 Grade B أعلى (240 مقابل 195 ميجاباسكال) واختباراته مختلفة. والمصانع التركية كثيراً ما تعتمد الاثنين معاً.
