Что такое оцинкованная сталь DX52D?
DX52D — первая марка EN 10346 с гарантированным диапазоном текучести — от 140 до 300 МПа — и минимальным удлинением 26 %, то есть тем, что нужно штамповочному цеху для предсказуемого пружинения и вытяжки. Её производят из более чистой, низкоуглеродистой плавки, чем DX51D (C ≤ 0,12 %, P ≤ 0,10 %), на холоднокатаной основе (завод может маркировать её как DC-основу), затем горячим цинкованием наносят те же покрытия Z100–Z275. Получается лист, который вытягивается в неглубокие поддоны, тиснёные панели и двери с рёбрами, образует отбортовки и фланцы без трещин по кромке и даёт гладкую поверхность под окраску. По цене и формуемости он стоит между массовой DX51D и марками глубокой вытяжки DX53D/DX54D; для большинства штамповок корпусов, бытовой техники и вентиляции это экономичный выбор. Толщина основы 0,40–3,0 мм; поставляется с минимальной кристаллизацией (M) и поверхностью B для деталей под окраску.
Химический состав
| Элемент | C | Si | Mn | P | S | Ti |
|---|---|---|---|---|---|---|
| макс. % (плавка) | 0,12 | 0,50 | 0,60 | 0,10 | 0,045 | 0,30 |
Типичная плавка: C 0,03–0,05, Mn 0,20, раскислена алюминием.
Механические свойства и вытяжка
| Свойство | Требование | Типичное значение | Примечание |
|---|---|---|---|
| Предел текучести Rp0,2 | 140–300 МПа | 180–240 МПа | гарантированное окно |
| Предел прочности Rm | 270–420 МПа | 300–360 МПа | |
| Удлинение A80 | ≥ 26 % | 30–38 % | |
| Испытание на изгиб | 0 × t (180°) | проходит | |
| r / n | не нормируются | r ≈ 1,2, n ≈ 0,18 | неглубокая вытяжка |
Аналоги и эквиваленты
| Система | Марка | Примечание |
|---|---|---|
| EN 10142 (старый) | DX52D+Z (EN 10142) | отменён в 2004 г. |
| DIN 17162 | St 03 Z+Z (EN 10142) | историческая немецкая |
| JIS G3302 | SGCD1 | |
| ASTM A653 | FS Type B / Forming Steel | покрытие G90 ≈ Z275 |
| ГОСТ 14918 / GB/T 2518 | 08пс ПВ / DX52D+Z | ГОСТ: группа ПВ (профилирование, вытяжка) |
Классы цинкового покрытия (Z100–Z600)
| Класс | Масса цинка (г/м², две стороны) | Толщина на сторону (мкм) | Срок службы C3 | Применение |
|---|---|---|---|---|
| Z100 | 100 | ≈ 7 | 4–6 лет | интерьер, окрашиваемые детали, воздуховоды |
| Z140 | 140 | ≈ 10 | 6–9 лет | турецкий складской стандарт |
| Z200 | 200 | ≈ 14 | 9–13 лет | кровля, наружная облицовка |
| Z275 | 275 | ≈ 20 | 12–18 лет | экспортный стандарт, прогоны, конструкции |
| Z350 | 350 | ≈ 25 | 15–22 года | сельское хозяйство, побережье |
| Z450 / Z600 | 450 / 600 | ≈ 32 / 42 | 20–35 лет | дороги, море, контакт с грунтом |
Срок службы — до 5 % красной ржавчины по ISO 9223 C3 (потеря цинка 0,7–2,1 мкм в год); для C4 делите пополам, для C2 удваивайте. Кристаллизация: N или M; поверхность A или B (под окраску); обработка C (пассивация), O (масло), CO (обе).
Диапазон толщин и размеры
| Толщина | Ширина × длина | Наличие |
|---|---|---|
| 0,40–0,80 мм | рулон 1 000 / 1 250 мм; лист до 3 000 | под заказ 2–3 недели |
| 1,0–2,0 мм | рулон 1 000 / 1 250 / 1 500 мм; лист до 6 000 | под заказ 2–3 недели |
| 2,5–3,0 мм | рулон 1 250 / 1 500 мм | под заказ 3 недели |
Вес 1 м² и листа
| Толщина | кг/м² | 1 000 × 2 000 (кг) | 1 250 × 2 500 (кг) | 1 500 × 3 000 (кг) |
|---|---|---|---|---|
| 0.4 mm | 3.28 | 6.6 | 10.3 | 14.8 |
| 0.5 mm | 4.07 | 8.1 | 12.7 | 18.3 |
| 0.6 mm | 4.85 | 9.7 | 15.2 | 21.8 |
| 0.7 mm | 5.64 | 11.3 | 17.6 | 25.4 |
| 0.8 mm | 6.42 | 12.8 | 20.1 | 28.9 |
| 1 mm | 7.99 | 16.0 | 25.0 | 36.0 |
| 1.2 mm | 9.56 | 19.1 | 29.9 | 43.0 |
| 1.5 mm | 11.92 | 23.8 | 37.2 | 53.6 |
| 2 mm | 15.84 | 31.7 | 49.5 | 71.3 |
| 2.5 mm | 19.77 | 39.5 | 61.8 | 88.9 |
| 3 mm | 23.69 | 47.4 | 74.0 | 106.6 |
Включает покрытие Z140; для Z275 добавьте 0,135 кг/м².
Формовка, сварка и окраска
Неглубокая вытяжка и растяжная формовка с коэффициентом вытяжки примерно до 1,8, тиснение и зиговка без «апельсиновой корки» благодаря мелкому зерну; применяйте смазку, совместимую с цинком, и полированный инструмент во избежание задиров. Отбортовки закрываются вплотную (0 × t). Точечная и рельефная сварка как у DX51D с вытяжкой; MAG на толстых калибрах с восстановлением цинконаполненной краской. Под окраску задавайте качество B, минимальную кристаллизацию и пассивацию C или бесхроматную подготовку; порошковая краска хорошо держится после щелочного обезжиривания.
Где применяется
- Штампованные двери шкафов, панели и детали распредустройств
- Кожухи водонагревателей и котлов
- Поддоны вентиляции, дренажные лотки и камеры с рёбрами
- Корпуса бытовой техники и панели стиральных машин
- Тиснёная облицовка и ламели рольставней
- Поддоны, коробки и крышки неглубокой вытяжки
DX52D vs DX51D vs DX53D
DX51D не гарантирует текучесть и предназначена для гибки; DX52D гарантирует 140–300 МПа и 26 % удлинения для неглубокой вытяжки; DX53D сужает окно (140–260 МПа) и поднимает удлинение до 30 % для глубокой вытяжки. Ценовой шаг — около 20 USD/т на каждую ступень. Заказывайте самую низкую марку, из которой деталь формуется без разрывов, — большинство штамповок корпусов — территория DX52D.
Цена
DX52D стоит примерно на 20 USD/т дороже DX51D той же толщины и покрытия; диапазоны ниже — ориентировочные FOB Стамбул для рулона заводского заказа. Продольная резка и раскрой в Диловасы оплачиваются отдельно.
Ценовые диапазоны из нашего еженедельного экспортного прайса (сентябрь 2026), FOB Стамбул, полные контейнеры, без фрахта и сертификатов. Твёрдая цена по запросу в течение одного рабочего дня.
Экспорт и упаковка

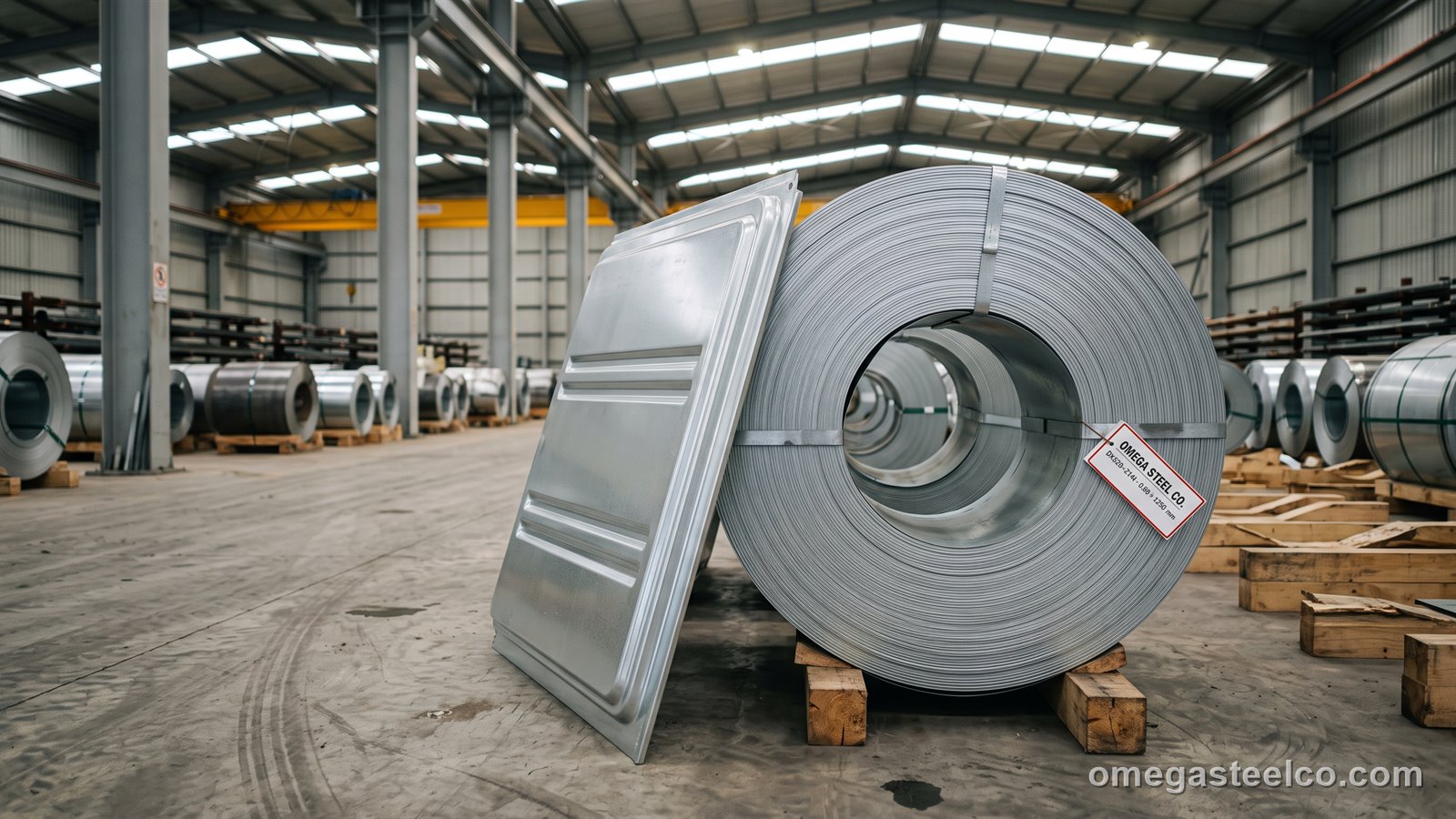

Оцинкованная сталь DX52D отгружается рулоном — осью вверх на деревянном поддоне, 5–25 т в рулоне, VCI-бумага и стальная лента — или нарезанным листом на салазках по 2–3 т с прокладочной бумагой и защитой кромок. В 20' входит один рулон до 20 т; в 40' HC — два рулона или 24 т листа. ТН ВЭД 7210 / 7209 / 7208 по продукту.
| Условие | Детали |
|---|---|
| Мин. заказ | Один рулон (10–20 т) |
| Инкотермс | FOB Стамбул · CIF / CFR Залив, Африка · DAP ЕС, Балканы, Ирак, Кавказ · DAP Актау |
| Срок поставки | Под заказ 2–3 недели (программа турецкого завода) |
| Упаковка | Рулон осью вверх на поддоне, VCI-плёнка; лист на салазках ≤ 3 т |
| Контейнер / фура | 20' — один рулон ≤ 20 т; 40' HC — два рулона или 24 т листа |
| Документы | Инвойс, упаковочный лист, EN 10204 3.1 (3.2 по запросу), сертификат происхождения; SASO / SONCAP / PVoC по запросу |
| Оплата | 30 % аванс, остаток против копии коносамента; аккредитив по предъявлении для заказов свыше 100 т |
Сертификаты и испытания
Оцинкованная сталь DX52D отгружается с сертификатами EN 10204 3.1, привязанными к нанесённым номерам плавок. Если проект требует, организуем сертификацию 3.2 с Lloyd's, BV, TÜV или SGS, ультразвуковой контроль по EN 10160 и испытания на ударную вязкость при указанной вами температуре.
Как заказать
Укажите толщину × ширину × (длину), класс покрытия, кристаллизацию M, качество поверхности B, обработку (C / O / CO), тип детали (чтобы мы подтвердили марку) и тоннаж; слот на заводе подтверждаем в течение дня.
Стандарты
- EN 10346:2015 — DX52D+Z, 1.0350
- EN 10143 — tolerances
- EN 10204 3.1
- Former EN 10142 / DIN 17162 St 03 Z
Марки стали
Паспорта марок (химсостав, механика, аналоги) — на нашем справочном сайте: DX52D · DX51D · DX53D
Частые вопросы
Что такое DX52D?
Горячеоцинкованная сталь качества для вытяжки по EN 10346 (1.0350): гарантированная текучесть 140–300 МПа, удлинение ≥ 26 %, для штампованных деталей и неглубокой вытяжки; покрытие Z100–Z275.
Чем отличаются DX51D и DX52D?
У DX52D гарантированное окно текучести и 26 % удлинения при меньшем содержании углерода и фосфора; DX51D — марка для гибки без гарантии текучести. DX52D дороже примерно на 20 USD/т.
Какой аналог DX52D по ГОСТ и ASTM?
По ГОСТ 14918 — 08пс группы ПВ; ASTM A653 FS Type B (Forming Steel); JIS G3302 SGCD1.
Есть ли DX52D на складе?
Нет — катается под заказ за 2–3 недели; складская марка — DX51D, она закрывает гибку и профилирование.
