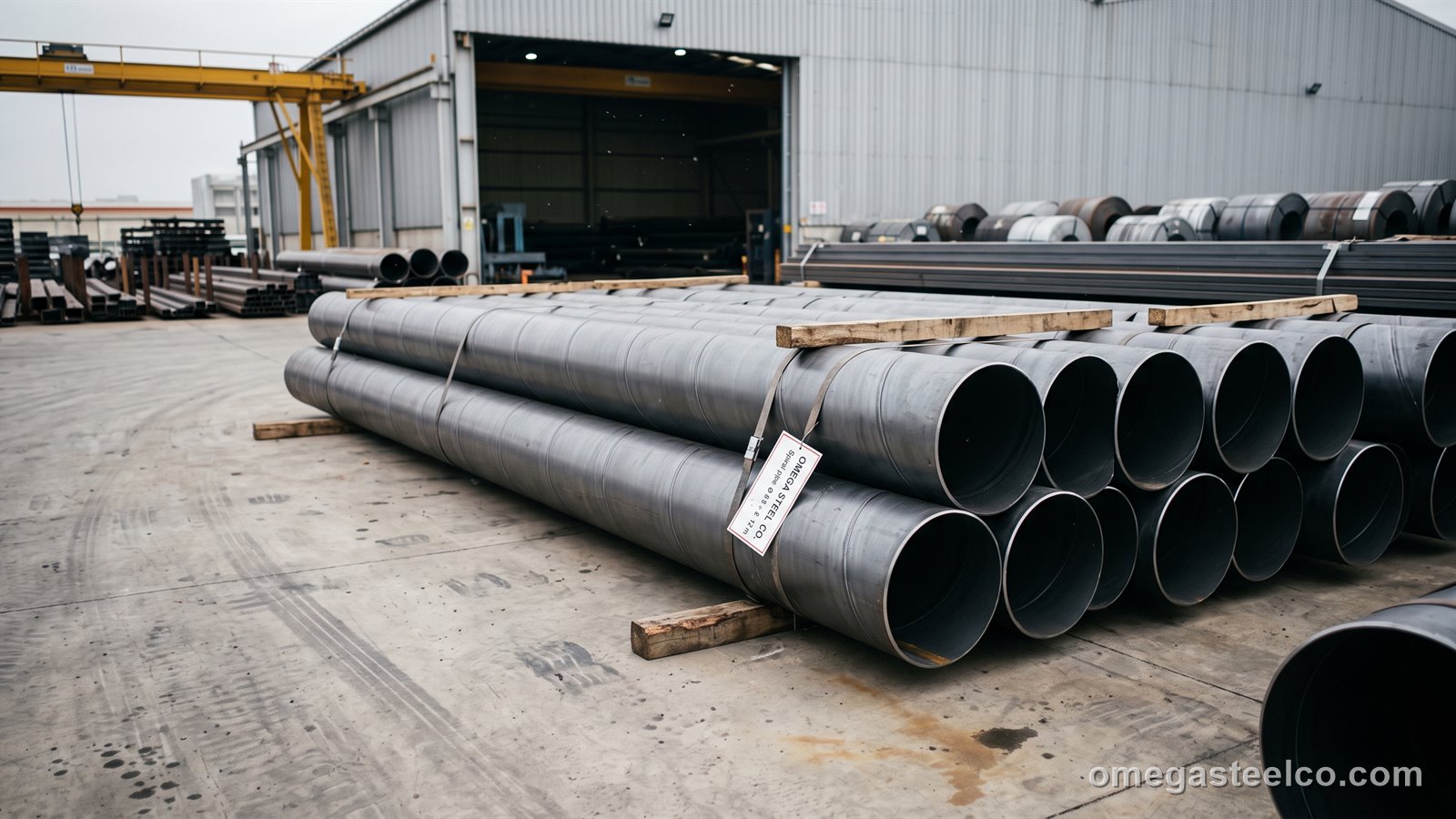

Was ist spiralgeschweißtes Rohr?
SAWH-Rohr (Submerged-Arc Welded Helical) entsteht, indem warmgewalztes Coil schräg in einen Formkäfig läuft, sodass sich das Band spiralförmig zu einem Zylinder wickelt; die Naht wird beim Vorschub von innen und außen unter Pulver geschweißt, dann wird das Rohr abgelängt, geröntgt oder ultraschallgeprüft und wasserdruckgeprüft. Weil der Durchmesser nur von Bandbreite und Einlaufwinkel abhängt, lässt sich jede Größe von 406 bis 2 540 mm kurzfristig aus Standardcoil fertigen, und lange Längen (bis 18 m) ergeben sich von selbst. Es ist das Standardrohr für Pfähle, Wassertransport, Durchlässe, Verrohrung und große Tragglieder; längsnahtgeschweißtes Rohr (LSAW) wird nur für Hochdruck-Öl- und Gasleitungen über X60 bevorzugt.
Durchmesser-, Wand- und Gewichtstabelle
| AD (mm) | NPS | Wand 6 mm | Wand 8 mm | Wand 10 mm | Wand 12 mm | Wand 16 mm | Wand 20 mm |
|---|---|---|---|---|---|---|---|
| 406.4 | 16" | 59.2 | 78.6 | 97.8 | 117 | 154 | 191 |
| 508.0 | 20" | 74.3 | 98.6 | 123 | 147 | 194 | 241 |
| 610.0 | 24" | 89.4 | 119 | 148 | 177 | 234 | 291 |
| 711.0 | 28" | 104 | 139 | 173 | 207 | 274 | 341 |
| 813.0 | 32" | 119 | 159 | 198 | 237 | 314 | 391 |
| 914.0 | 36" | 134 | 179 | 223 | 267 | 354 | 441 |
| 1 016 | 40" | 149 | 199 | 248 | 297 | 395 | 491 |
| 1 220 | 48" | 180 | 239 | 298 | 357 | 475 | 592 |
| 1 422 | 56" | 209 | 279 | 348 | 417 | 555 | 691 |
| 1 626 | 64" | 240 | 319 | 399 | 478 | 635 | 792 |
| 2 032 | 80" | — | 399 | 499 | 598 | 796 | 992 |
| 2 540 | 100" | — | — | 624 | 748 | 996 | 1 243 |
Wand 5–25 mm je nach Durchmesser (D/t ≥ 40 typisch); Längen 6, 12, 18 m und Fixlängen.
Normen und Güten nach Anwendung
| Anwendung | Norm | Güte | Prüfung / Beschichtung | Enden |
|---|---|---|---|---|
| Gründungspfähle (Häfen, Brücken, Gebäude) | ASTM A252 Gr. 2/3, EN 10219 S355J2H, EN 10210 | S355J2H / Gr. 3 (310 MPa) | Naht-UT, Druckprüfung optional; blank oder Epoxid | Glatt / angefast, Pfahlschuh, Stoßverbinder |
| Wassertransport und Bewässerung | EN 10224, AWWA C200, API 5L Gr B | L235 / L275 / L355 (EN 10224) | Druckprüfung, Röntgen/UT; PE / Epoxid außen, Zementmörtel oder Epoxid innen | Angefast, Muffe-Spitzende zum Schweißen |
| Brunnenverrohrung, Wasserhaltung | API 5L Gr B, EN 10219 | S235JRH / Gr B | Druckprüfung; blank | Glatt, Gewindemuffen auf Anfrage |
| Durchlässe, Entwässerung, Fördererrohre | EN 10219, AS/NZS 1163 | S235JRH | Naht-UT; feuerverzinkt oder Bitumen | Glatt, Bänder |
| Tragende Stützen, Schilderbrücken, Windturm-Innenteile | EN 10219 / EN 10210 | S355J2H | UT, 3.1; gestrahlt + Primer | Geschnitten, Endplatten |
| Öl- und Gas-Sammelleitungen | API 5L PSL2 | X42–X65 | Vollständige ZfP, Druckprüfung; 3LPE | Angefast 30° |
Beschichtungen und Auskleidungen
Außen: schmelzgebundenes Epoxid (250–500 µm, EN 10289 / AWWA C213), 3-Schicht-Polyethylen (EN 10288 / DIN 30670, 2,5–3,5 mm), Polyurethan (EN 10290), Steinkohlenteer- oder Bitumenumhüllung oder Feuerverzinkung bis 1 200 mm. Innen: Zementmörtelauskleidung (EN 10298 / AWWA C205) für Wasser, Flüssigepoxid (EN 10339) für Trinkwasser oder blank. Beschichtungsfreie Enden für Baustellennähte nach Projekt. Pfahlrohr ist meist blank oder werksgrundiert.
Enden, Verbinder und Zubehör
- Glatt rechtwinklig geschnittene oder 30° angefaste Enden zum Schweißen
- Pfahlschuhe (konisch, flach, Felsspitzen) und Rammhauben
- Stoßmuffen / Anschweißverbinder für Pfähle
- Muffe-Spitzende-(Steck-)Verbindungen für Wasserrohr-Baustellenschweißung
- Flanschenden (EN 1092-1 / AWWA C207) auf Anfrage
- Bögen, T-Stücke und Reduzierungen aus demselben Rohr gefertigt
Prüfung und Zertifizierung
Schweißnähte zu 100 % mit Ultraschall und/oder Röntgen geprüft, Wasserdruckprüfung nach Norm (EN 10224: bis 1,3 × Auslegungsdruck), Zug- und Biegeprüfung je Schmelze, Maß- und Geradheitsprotokolle; EN 10204 3.1 Standard, 3.2 mit Fremdprüfer (LR, BV, SGS, TÜV) für Pfahl- und Wasserprojekte; API-Monogramm für API 5L aus lizenzierten Werken.
Spiralrohr Preis je Tonne
Kalkuliert je Tonne und Projektlos: Als Richtwert liegt blankes S235JRH- / Grade-B-Spiralrohr 5–15 % über der Warmband-Coil-Spanne auf der Seite Warmband-Coil, S355J2H und API-X-Güten 5–12 % mehr, Beschichtungen und Auskleidungen je m² obendrauf. Verbindlicher Preis je Größenliste binnen zwei Werktagen.
Preisspannen aus unserer wöchentlichen Exportliste (September 2026), FOB Istanbul, volle Container, ohne Fracht und Zertifikate. Festpreis pro Projekt auf Anfrage innerhalb eines Werktags.
Export: Stückgut und Flat-Rack
Rohr über 12" wird als Stückgut ab Derince, Gemlik oder Ambarlı verschifft (Lose ab 100 t, Rohre geschachtelt, wo die Durchmesser es erlauben, verkeilt und verzurrt) oder auf 40'-Flat-Racks (1–3 Rohre bis 12 m); kleine Durchmesser (16"–24") in 40'-Open-Top-Containern. Beschichtetes Rohr reist auf gepolsterten Unterlagen mit Endkappen. Zolltarif 7305.19 / 7305.31 / 7305.39 (geschweißtes Rohr > 406,4 mm) oder 7306 für kleinere.
| Punkt | Detail |
|---|---|
| Mindestmenge | 100 t Stückgut oder 1 Flat-Rack (≈ 30 t) |
| Incoterms | FOB Derince / Gemlik · CIF / CFR Golf, Rotes Meer, Afrika · DAP Irak (Habur), Balkan, Kaukasus |
| Lieferzeit | 3–6 Wochen je Los; Beschichtung +1–2 Wochen |
| Verpackung | Geschachtelt / einzeln, auf Unterlagen verkeilt und verzurrt; Kappen; Polsterung für beschichtete Rohre |
| Container / LKW | Stückgut jede Größe · 40' Flat-Rack / Open-Top bis 24" (≈ 25–30 t) · Lkw 24 t (≤ 13,6 m) |
| Dokumente | EN 10204 3.1/3.2, ZfP- / Druck- / Beschichtungsberichte, API-Zertifikat, Ursprungszeugnis; SASO / SONCAP / COC / EAC auf Anfrage |
| Zahlung | 30 % Anzahlung, Rest gegen B/L-Kopie; Akkreditiv bei Sicht über Londoner Büro; Projektkonditionen nach Vertrag |
Zeugnisse
EN 10204 3.1 / 3.2, ZfP- und Druckprüfberichte, Beschichtungsberichte (Dicke, Porenprüfung), API-5L-Zertifikat, Ursprungszeugnis; SASO, SONCAP, COC, EAC werden organisiert.
Bestellung
Senden Sie AD × Wand, Norm und Güte, Länge, Menge in Tonnen oder Metern, Enden und Verbinder, Beschichtung/Auskleidung, Prüfumfang und Hafen. Antwort binnen zwei Werktagen mit Preis je Tonne und je Meter, Gewichten und Verladeplan.
Normen
- EN 10219-1/-2 (cold-formed welded structural hollow sections — SAWH)
- EN 10224 (non-alloy steel tubes for water and aqueous liquids)
- API 5L PSL1/PSL2 (line pipe, Grade B–X70)
- ASTM A252 Grade 2 / 3 (welded and seamless steel pipe piles)
- EN 10210 (hot-finished equivalents), AWWA C200 (water)
- Coatings: EN 10289 / EN 10290 (epoxy / PE), AWWA C210, EN 10298 (cement mortar lining)
Güten
Werkstoffdatenblätter (Chemie, Mechanik, Vergleichsgüten) auf unserer Referenzseite: S235JR · S355J2 · S355 plate
Häufige Fragen
Wofür wird spiralgeschweißtes Rohr verwendet?
Gründungspfähle für Häfen, Brücken und Gebäude; Wassertransport- und Bewässerungsleitungen; Brunnenverrohrung und Wasserhaltung; Durchlässe und Entwässerung; tragende Stützen und Schilderbrücken; Niederdruck-Öl- und Gas-Sammelleitungen — alles über 400 mm Durchmesser.
Ist Spiralrohr so stark wie nahtloses oder LSAW-Rohr?
Für Pfahl-, Wasser- und Tragwerksanwendungen ja — es wird in denselben Güten (S355J2H, API 5L Gr B–X65) mit 100 % Naht-ZfP gefertigt. Hochdruck-Öl- und Gasfernleitungen über X60 schreiben meist LSAW vor; nahtlos ist auf etwa 24" begrenzt.
Welche Größen sind verfügbar?
406 bis 2 540 mm Außendurchmesser, Wand 5–25 mm, Längen 6, 12 und 18 m oder auf Bestellung geschnitten; jeder Zwischendurchmesser ist möglich, weil die Größe aus Bandbreite und Spiralwinkel folgt.
Was ist ASTM A252?
Die US-Norm für geschweißte und nahtlose Stahlrohrpfähle: Grade 2 (241 MPa Streckgrenze) und Grade 3 (310 MPa) — die übliche Spezifikation für Rammpfähle in Hafen- und Brückenprojekten im Golf und in Afrika; EN 10219 S355J2H ist die europäische Entsprechung.
Kann das Rohr beschichtet und ausgekleidet werden?
Ja — Epoxid, 3LPE, Polyurethan oder Bitumen außen; Zementmörtel- oder Epoxidauskleidung innen; verzinkt bis 1 200 mm; beschichtungsfreie Enden für Baustellennähte nach Projekt.
Wie wird Großrohr verschifft?
Stückgut ab Derince / Gemlik in Losen ab 100 t (Rohre nach Möglichkeit geschachtelt), 40'-Flat-Racks oder Open-Tops bis 24" (25–30 t), Lkw bis 13,6 m für Balkan, Irak und Kaukasus.
Was kostet Spiralrohr je Tonne?
Etwa 5–15 % über Warmband-Coil für blankes S235JRH / Grade B, mehr für S355J2H, X-Güten, Beschichtungen und Auskleidungen. Verbindlicher Preis je Projekt binnen zwei Werktagen.
