قطاع مجوف سميك الجدار من تركيا

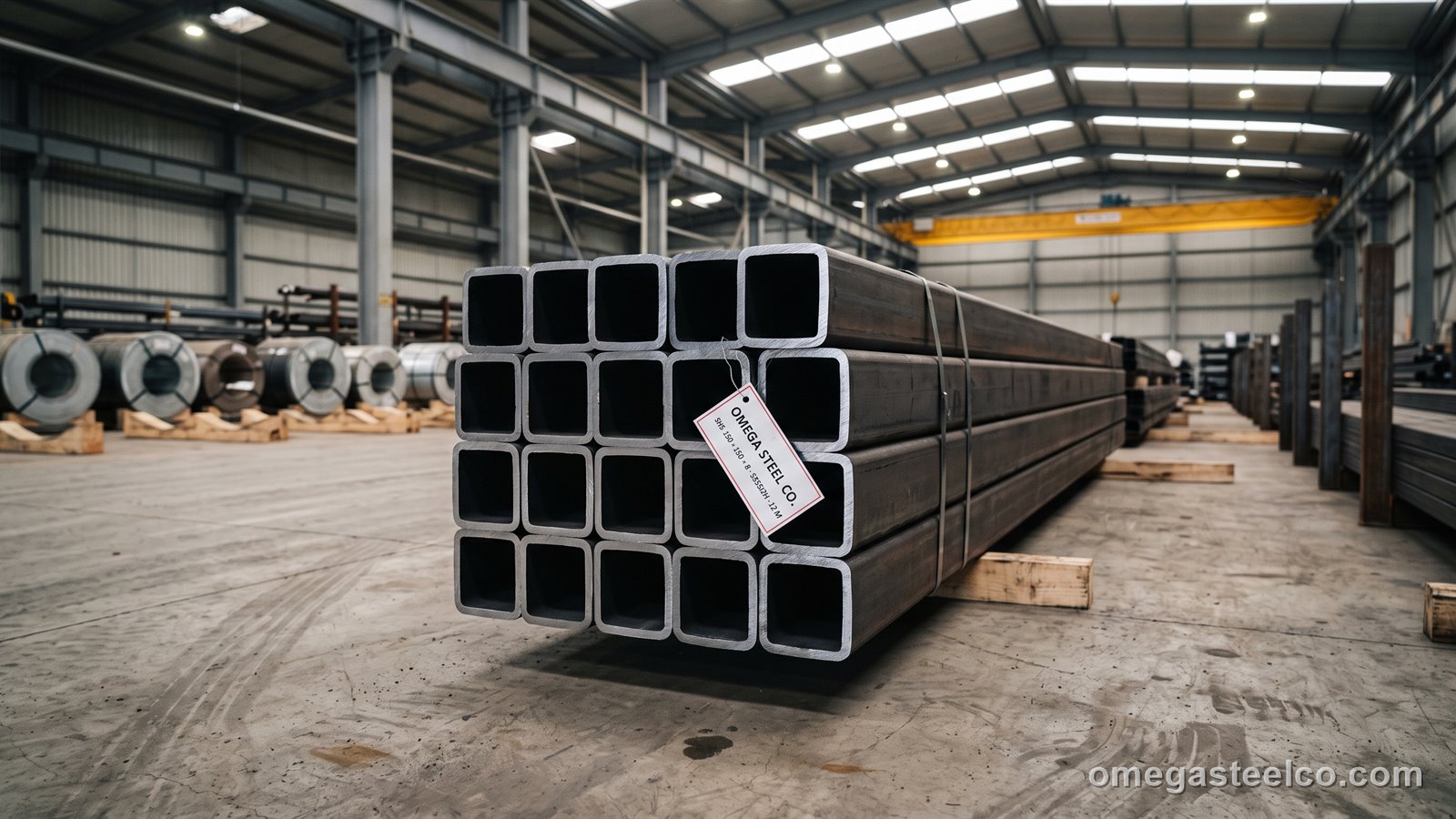

ما هو القطاع المجوف سميك الجدار؟

القطاعات المجوفة سميكة الجدار هي الطرف الإنشائي من المدى المشكّل على البارد: جدران 5 و6 و8 و10 مم في مقاسات من 100×100 حتى 250×250 مم مربعاً و200×300 مم مستطيلاً، مدرفلة من شريط ساخن بسماكة اللوح وملحومة بالحث عالي التردد وفق EN 10219. وعند هذه السماكات تتصرف الماسورة كقطاع إنشائي مدرفل — تحمل علامة CE، وتُصمَّم وفق EN 1993-1-1 بصنف المقطع المشكّل على البارد ومنحنى الانبعاج c، وتُلحَم وتُزوَّد بالصفائح وتُجلفن كالكمرة I — لكن بمزايا المقطع المغلق: جساءة متساوية في الاتجاهين، ومقاومة عالية لليّ، وبصمة صغيرة، وأربعة أوجه مستوية للتكسية. واستعمالاتها الطبيعية أعمدة المستودعات والميزانين، وقوائم مسارات الأوناش، وشفاه الجمالونات، وقواعد المكائن، والصواري. وتكبر أنصاف أقطار الأركان مع السماكة (2.0–3.0 t)، ويرفع التشغيل البارد في الأركان حد الخضوع موضعياً؛ وحيث تطلب المواصفة أركاناً حادة أو خلوّاً من الإجهادات المتبقية، تتوفر النسخة المشكّلة على الساخن وفق EN 10210 بعلاوة سعرية. يدرفل مصنعنا في ديلوفاسي حتى 8 مم؛ أما جدران 10 مم وأكبر المقاسات فتأتي من مصانع شريكة. والخامة S235JRH للقوائم خفيفة التحميل، وS355J2H لكل ما صُمِّم ليحمل.

المقاسات المربعة — جدران 5–10 مم

القائمة المربعة الكاملة؛ والمدى سميك الجدار هو صفوف 5 و6 و8 و10 مم من 100×100 فأعلى.

تصفية الصفوف

الماسورة المربعة (SHS) — وزن المتر وفق EN 10219
المقاس (مم)	السماكة (مم)	كجم/م	كجم للسيخ 6 م	أسياخ في الطن
15 × 15	1.5	0.64	3.84	260
15 × 15	2	0.82	4.92	203
16 × 16	1.5	0.68	4.1	244
20 × 20	1.5	0.85	5.1	196
20 × 20	1.9	1.04	6.24	160
20 × 20	2	1.09	6.54	153
20 × 20	2.5	1.37	8.22	122
25 × 25	1.5	1.07	6.42	156
25 × 25	1.9	1.32	7.92	126
25 × 25	2	1.38	8.28	121
25 × 25	2.5	1.73	10.38	96
25 × 25	3	2.05	12.3	81
30 × 30	1.5	1.26	7.56	132
30 × 30	1.9	1.56	9.36	107
30 × 30	2	1.64	9.84	102
30 × 30	2.5	2.06	12.36	81
30 × 30	3	2.45	14.7	68
30 × 30	4	3.18	19.08	52
35 × 35	1.5	1.5	9	111
35 × 35	2	1.95	11.7	85
35 × 35	2.5	2.39	14.34	70
35 × 35	3	2.82	16.92	59
40 × 40	1.5	1.67	10.02	100
40 × 40	1.9	2.08	12.48	80
40 × 40	2	2.18	13.08	76
40 × 40	2.4	2.58	15.48	65
40 × 40	2.5	2.69	16.14	62
40 × 40	2.9	3.09	18.54	54
40 × 40	3	3.22	19.32	52
40 × 40	4	4.19	25.14	40
40 × 40	5	5.13	30.78	32
45 × 45	1.5	1.91	11.46	87
45 × 45	2	2.5	15	67
45 × 45	2.5	3.09	18.54	54
45 × 45	3	3.66	21.96	46
45 × 45	4	4.77	28.62	35
45 × 45	5	5.85	35.1	28
50 × 50	1.5	1.83	10.98	91
50 × 50	1.9	2.28	13.68	73
50 × 50	2	2.39	14.34	70
50 × 50	2.4	2.83	16.98	59
50 × 50	2.5	2.95	17.7	56
50 × 50	2.9	3.4	20.4	49
50 × 50	3	3.55	21.3	47
50 × 50	4	4.66	27.96	36
50 × 50	5	5.74	34.44	29
60 × 60	1.5	2.25	13.5	74
60 × 60	1.9	2.78	16.68	60
60 × 60	2	2.91	17.46	57
60 × 60	2.4	3.43	20.58	49
60 × 60	2.5	3.58	21.48	47
60 × 60	2.9	4.17	25.02	40
60 × 60	3	4.36	26.16	38
60 × 60	4	5.73	34.38	29
60 × 60	5	7.07	42.42	24
70 × 70	1.5	2.67	16.02	62
70 × 70	1.9	3.35	20.1	50
70 × 70	2	3.5	21	48
70 × 70	2.4	4	24	42
70 × 70	2.5	4.17	25.02	40
70 × 70	2.9	4.88	29.28	34
70 × 70	3	5.1	30.6	33
70 × 70	4	6.73	40.38	25
70 × 70	5	8.32	49.92	20
70 × 70	6	10	60	17
75 × 75	2	3.76	22.56	44
75 × 75	3	5.57	33.42	30
80 × 80	1.5	3.08	18.48	54
80 × 80	1.9	3.83	22.98	44
80 × 80	2	4.01	24.06	42
80 × 80	2.4	4.79	28.74	35
80 × 80	2.5	5	30	33
80 × 80	2.9	5.82	34.92	29
80 × 80	3	6.1	36.6	27
80 × 80	4	8.06	48.36	21
80 × 80	5	10	60	17
80 × 80	6	12.07	72.42	14
90 × 90	2	5.53	33.16	30
90 × 90	2.4	6.6	39.61	25
90 × 90	2.5	6.87	41.21	24
90 × 90	2.9	7.93	47.59	21
90 × 90	3	8.2	49.17	20
90 × 90	4	10.8	64.81	15
90 × 90	5	13.35	80.07	12
90 × 90	6	15.83	94.96	11
100 × 100	2	5.05	30.3	33
100 × 100	2.4	6.06	36.36	28
100 × 100	2.5	6.33	37.98	26
100 × 100	2.9	7.35	44.1	23
100 × 100	3	7.67	46.02	22
100 × 100	4	10.16	60.96	16
100 × 100	5	12.6	75.6	13
100 × 100	6	15.36	92.16	11
100 × 100	8	20.46	122.76	8
110 × 110	2.5	8.44	50.63	20
110 × 110	3	10.08	60.47	17
110 × 110	4	13.31	79.88	13
110 × 110	5	16.49	98.91	10
110 × 110	6	19.59	117.56	9
110 × 110	8	25.62	153.73	7
120 × 120	2.5	7.68	46.08	22
120 × 120	3	9.29	55.74	18
120 × 120	4	12.36	74.16	13
120 × 120	5	15.42	92.52	11
120 × 120	6	18.79	112.74	9
120 × 120	8	25.49	152.94	7
140 × 140	3	10.91	65.46	15
140 × 140	4	14.54	87.24	11
140 × 140	5	18.14	108.84	9
140 × 140	6	22.18	133.08	8
140 × 140	8	30.16	180.96	6
150 × 150	3	11.68	70.08	14
150 × 150	4	15.57	93.42	11
150 × 150	5	19.44	116.64	9
150 × 150	6	23.75	142.5	7
150 × 150	8	32.32	193.92	5
175 × 175	3	13.71	82.26	12
175 × 175	4	18.28	109.68	9
175 × 175	5	22.83	136.98	7
175 × 175	6	27.94	167.64	6
175 × 175	8	38.07	228.42	4
200 × 200	4	21	126	8
200 × 200	5	26.24	157.44	6
200 × 200	6	32.13	192.78	5
200 × 200	8	43.83	262.98	4
200 × 200	10	56.94	341.64	3
250 × 250	5	33.07	198.42	5
250 × 250	6	40.51	243.06	4
250 × 250	8	55.35	332.1	3
250 × 250	10	74.07	444.42	2

الوزن الاسمي وفق EN 10219-2 مع أنصاف أقطار الأركان؛ الطول القياسي 6 م و12 م عند الطلب.

المقاسات المستطيلة — جدران 5–10 مم

القائمة المستطيلة الكاملة؛ والصفوف سميكة الجدار من 100×150 فأعلى.

تصفية الصفوف

الماسورة المستطيلة (RHS) — وزن المتر وفق EN 10219
المقاس (مم)	السماكة (مم)	كجم/م	كجم للسيخ 6 م	أسياخ في الطن
10 × 20	1.5	0.64	3.84	260
10 × 20	2	0.82	4.92	203
10 × 30	1.5	0.85	5.1	196
10 × 30	1.9	1.08	6.48	154
10 × 30	2	1.09	6.54	153
10 × 30	2.5	1.37	8.24	121
10 × 40	1.5	1.11	6.64	151
10 × 40	2	1.44	8.66	115
10 × 40	2.5	1.77	10.6	94
10 × 50	1.5	1.34	8.05	124
10 × 50	2	1.76	10.55	95
15 × 25	1.5	0.85	5.1	196
15 × 25	1.9	1.08	6.48	154
15 × 25	2	1.09	6.54	153
15 × 25	2.5	1.37	8.24	121
15 × 30	1.5	0.99	5.93	169
15 × 30	2	1.29	7.72	130
15 × 40	1.5	1.23	7.35	136
15 × 40	2	1.6	9.61	104
15 × 45	1.5	1.34	8.05	124
15 × 45	2	1.76	10.55	95
20 × 30	1.5	1.07	6.42	156
20 × 30	1.9	1.38	8.27	121
20 × 30	2	1.38	8.28	121
20 × 30	2.5	1.73	10.38	96
20 × 30	3	2.05	12.3	81
20 × 35	1.5	1.23	7.35	136
20 × 35	2	1.6	9.61	104
20 × 40	1.5	1.34	8.05	124
20 × 40	1.9	1.68	10.06	99
20 × 40	2	1.76	10.55	95
20 × 40	2.5	2.16	12.95	77
20 × 40	3	2.54	15.26	66
20 × 40	4	3.27	19.6	51
20 × 50	1.5	1.58	9.47	106
20 × 50	2	2.07	12.43	80
20 × 50	2.5	2.55	15.31	65
20 × 50	3	3.01	18.08	55
20 × 60	1.5	1.81	10.88	92
20 × 60	2	2.39	14.32	70
20 × 80	1.5	2.28	13.7	73
20 × 80	2	3.01	18.08	55
20 × 80	2.5	3.73	22.37	45
20 × 80	3	4.43	26.56	38
20 × 100	2	3.64	21.85	46
25 × 35	1.5	1.34	8.05	124
25 × 35	2	1.76	10.55	95
25 × 40	1.5	1.46	8.76	114
25 × 40	2	1.92	11.49	87
25 × 40	2.5	2.36	14.13	71
25 × 40	3	2.78	16.67	60
25 × 50	1.5	1.7	10.18	98
25 × 50	2	2.2	13.19	76
25 × 50	2.5	2.75	16.49	61
25 × 50	3	3.25	19.5	51
30 × 40	1.5	1.49	8.94	112
30 × 40	1.9	1.98	11.85	84
30 × 40	2	1.93	11.58	86
30 × 40	2.5	2.39	14.34	70
30 × 40	3	2.83	16.98	59
30 × 50	1.5	1.81	10.88	92
30 × 50	1.9	2.27	13.64	73
30 × 50	2	2.36	14.13	71
30 × 50	2.4	2.83	17	59
30 × 50	2.5	2.9	17.42	57
30 × 50	2.9	3.38	20.27	49
30 × 50	3	3.49	20.91	48
30 × 50	4	4.52	27.13	37
30 × 50	5	5.5	32.97	30
30 × 60	1.5	2.05	12.29	81
30 × 60	2	2.67	16.01	62
30 × 60	2.5	3.34	20.02	50
30 × 60	3	3.95	23.68	42
30 × 60	4	5.15	30.9	32
30 × 60	5	6.28	37.68	27
30 × 70	1.5	2.28	13.7	73
30 × 70	1.9	2.87	17.22	58
30 × 70	2	3.01	18.08	55
30 × 70	2.5	3.73	22.37	45
30 × 70	3	4.43	26.56	38
30 × 70	4	5.78	34.67	29
30 × 80	1.5	2.52	15.12	66
30 × 80	2	3.33	19.97	50
30 × 80	2.5	4.12	24.73	40
30 × 80	3	4.9	29.39	34
30 × 80	4	6.41	38.44	26
30 × 80	5	7.85	47.1	21
30 × 90	2	3.64	21.85	46
30 × 90	2.5	4.51	27.08	37
30 × 90	3	5.37	32.21	31
30 × 100	1.5	2.99	17.95	56
30 × 100	2	3.96	23.74	42
30 × 100	2.5	4.91	29.44	34
30 × 100	3	5.84	35.04	29
30 × 100	4	7.66	45.97	22
30 × 100	5	9.42	56.52	18
30 × 110	1.5	3.23	19.36	52
40 × 50	1.5	1.91	11.46	87
40 × 50	2	2.5	15	67
40 × 50	2.5	3.09	18.54	54
40 × 50	3	3.66	21.96	46
40 × 50	4	5.15	30.9	32
40 × 50	5	6.28	37.68	27
40 × 60	1.5	1.83	10.98	91
40 × 60	1.9	2.87	17.22	58
40 × 60	2	2.39	14.34	70
40 × 60	2.4	3.59	21.52	46
40 × 60	2.5	2.95	17.7	56
40 × 60	2.9	4.29	25.73	39
40 × 60	3	3.55	21.3	47
40 × 60	4	5.77	34.64	29
40 × 60	5	7.07	42.39	24
40 × 70	1.5	2.52	15.12	66
40 × 70	2	3.33	19.97	50
40 × 70	2.5	4.12	24.73	40
40 × 70	3	4.9	29.39	34
40 × 70	4	6.41	38.44	26
40 × 70	5	7.85	47.1	21
40 × 80	1.5	2.76	16.53	60
40 × 80	1.9	3.47	20.8	48
40 × 80	2	3.61	21.66	46
40 × 80	2.4	4.34	26.05	38
40 × 80	2.5	4.51	27.08	37
40 × 80	2.9	5.2	31.2	32
40 × 80	3	5.32	31.91	31
40 × 80	4	6.98	41.9	24
40 × 80	5	8.64	51.81	19
40 × 100	1.5	3.23	19.36	52
40 × 100	1.9	4.06	24.38	41
40 × 100	2	4.27	25.62	39
40 × 100	2.4	5.09	30.56	33
40 × 100	2.5	5.3	31.79	31
40 × 100	2.9	6.11	36.66	27
40 × 100	3	6.31	37.87	26
40 × 100	4	8.29	49.74	20
40 × 100	5	10.21	61.23	16
40 × 100	6	12.06	72.35	14
40 × 120	2	4.9	29.39	34
40 × 120	2.5	6.08	36.5	27
40 × 120	3	7.25	43.52	23
40 × 120	4	9.55	57.28	17
40 × 120	5	11.78	70.65	14
40 × 130	2.5	6.48	38.86	26
40 × 130	3	7.72	46.34	22
40 × 130	4	10.17	61.04	16
40 × 130	5	12.56	75.36	13
40 × 140	3	8.2	49.17	20
40 × 140	4	10.8	64.81	15
40 × 140	5	13.35	80.07	12
50 × 60	1.5	2.52	15.12	66
50 × 60	2	3.33	19.97	50
50 × 60	2.5	4.12	24.73	40
50 × 60	3	4.9	29.39	34
50 × 60	4	6.41	38.44	26
50 × 60	5	7.85	47.1	21
50 × 70	2	3.64	21.85	46
50 × 70	2.5	4.51	27.08	37
50 × 70	3	5.37	32.21	31
50 × 70	4	7.03	42.2	24
50 × 70	5	8.64	51.81	19
50 × 80	1.5	2.73	16.38	61
50 × 80	2	3.55	21.3	47
50 × 80	2.5	4.37	26.22	38
50 × 80	3	5.18	31.08	32
50 × 80	4	6.79	40.74	25
50 × 80	5	9.42	56.52	18
50 × 90	1.5	3.23	19.36	52
50 × 90	1.9	4.06	24.38	41
50 × 90	2	4.27	25.62	39
50 × 90	2.4	5.09	30.56	33
50 × 90	2.5	5.3	31.79	31
50 × 90	2.9	6.11	36.66	27
50 × 90	3	6.31	37.87	26
50 × 90	4	8.29	49.74	20
50 × 90	5	10.21	61.23	16
50 × 90	6	12.06	72.35	14
50 × 100	1.5	3.46	20.77	48
50 × 100	1.9	4.36	26.17	38
50 × 100	2	4.58	27.5	36
50 × 100	2.4	5.47	32.83	30
50 × 100	2.5	5.69	34.15	29
50 × 100	2.9	6.57	39.39	25
50 × 100	3	6.87	41.21	24
50 × 100	4	9.02	54.14	18
50 × 100	5	10.99	65.94	15
50 × 100	6	13	78	13
50 × 120	2.5	6.48	38.86	26
50 × 120	3	7.72	46.34	22
50 × 120	4	10.17	61.04	16
50 × 120	5	12.56	75.36	13
50 × 150	2	6.15	36.92	27
50 × 150	2.5	7.65	45.92	22
50 × 150	3	9.14	54.82	18
50 × 150	4	12.06	72.35	14
50 × 150	5	14.92	89.49	11
50 × 150	6	17.71	106.26	9
60 × 80	1.5	2.82	16.92	59
60 × 80	1.9	4.06	24.38	41
60 × 80	2	3.7	22.2	45
60 × 80	2.4	5.09	30.56	33
60 × 80	2.5	4.58	27.48	36
60 × 80	2.9	6.11	36.66	27
60 × 80	3	5.41	32.46	31
60 × 80	4	7.06	42.36	24
60 × 80	5	10.21	61.23	16
60 × 80	6	12.06	72.35	14
60 × 100	1.5	3.7	22.18	45
60 × 100	1.9	4.66	27.95	36
60 × 100	2	4.9	29.39	34
60 × 100	2.4	5.85	35.09	28
60 × 100	2.5	6.08	36.5	27
60 × 100	2.9	7.02	42.13	24
60 × 100	3	7.24	43.43	23
60 × 100	4	9.52	57.14	17
60 × 100	5	11.78	70.65	14
60 × 100	6	13.94	83.65	12
60 × 120	2	5.53	33.16	30
60 × 120	2.4	6.6	39.61	25
60 × 120	2.5	6.87	41.21	24
60 × 120	2.9	7.93	47.59	21
60 × 120	3	8.2	49.17	20
60 × 120	4	11.03	66.19	15
60 × 120	5	13.68	82.08	12
60 × 120	6	15.83	94.96	11
60 × 140	2.5	7.65	45.92	22
60 × 140	3	9.14	54.82	18
60 × 140	4	12.06	72.35	14
60 × 140	5	14.92	89.49	11
60 × 140	6	17.71	106.26	9
70 × 100	2.5	6.48	38.86	26
70 × 100	3	7.72	46.34	22
70 × 100	4	10.17	61.04	16
70 × 100	5	12.56	75.36	13
70 × 110	3	8.2	49.17	20
70 × 110	4	10.8	64.81	15
70 × 110	5	13.35	80.07	12
70 × 120	2	5.84	35.04	29
70 × 120	2.5	7.26	43.57	23
70 × 120	3	8.67	52	19
80 × 100	2	4.51	27.06	37
80 × 100	2.4	6.6	39.61	25
80 × 100	2.5	5.59	33.54	30
80 × 100	2.9	7.93	47.59	21
80 × 100	3	6.61	39.66	25
80 × 100	4	8.71	52.26	19
80 × 100	5	13.35	80.07	12
80 × 100	6	15.83	94.96	11
80 × 120	2	4.97	29.82	34
80 × 120	2.4	7.36	44.13	23
80 × 120	2.5	6.19	37.14	27
80 × 120	2.9	8.84	53.05	19
80 × 120	3	7.37	44.22	23
80 × 120	4	9.71	58.26	17
80 × 120	5	14.92	89.49	11
80 × 120	6	17.71	106.26	9
80 × 120	8	23.11	138.66	7
80 × 140	2.5	8.44	50.63	20
80 × 140	3	10.08	60.47	17
80 × 140	4	13.31	79.88	13
80 × 140	5	16.49	98.91	10
80 × 140	6	19.59	117.56	9
80 × 140	8	25.62	153.73	7
80 × 160	2.5	9.22	55.34	18
80 × 160	3	11.02	66.13	15
80 × 160	4	14.57	87.42	11
80 × 160	5	18.06	108.33	9
80 × 160	6	21.48	128.87	8
80 × 160	8	28.13	168.8	6
80 × 200	3	12.91	77.43	13
80 × 200	4	17.08	102.49	10
80 × 200	5	21.2	127.17	8
80 × 200	6	25.25	151.48	7
100 × 120	2.5	8.44	50.63	20
100 × 120	3	10.08	60.47	17
100 × 120	4	13.31	79.88	13
100 × 120	5	16.49	98.91	10
100 × 120	6	19.59	117.56	9
100 × 120	8	25.62	153.73	7
100 × 150	3	9.3	55.8	18
100 × 150	4	12.3	73.8	14
100 × 150	5	19.31	115.83	9
100 × 150	6	22.42	134.52	7
100 × 150	8	29.39	176.34	6
100 × 180	3	12.91	77.43	13
100 × 180	4	17.08	102.49	10
100 × 180	5	21.2	127.17	8
100 × 180	6	25.25	151.48	7
100 × 200	3	11.68	70.08	14
100 × 200	4	15.57	93.42	11
100 × 200	5	22.77	136.59	7
100 × 200	6	27.13	162.78	6
100 × 200	8	35.67	214.02	5
150 × 200	3	13.71	82.26	12
150 × 200	4	18.28	109.68	9
150 × 200	5	26.69	160.14	6
150 × 200	6	31.84	191.04	5
150 × 200	8	41.95	251.7	4
150 × 250	4	24.62	147.71	7
150 × 250	5	30.62	183.69	5
150 × 250	6	36.55	219.3	5
150 × 250	8	48.23	289.38	3
150 × 250	10	59.66	357.96	3
200 × 300	5	33.07	198.42	5
200 × 300	6	45.97	275.82	4
200 × 300	8	60.79	364.74	3
200 × 300	10	75.36	452.16	2

الوزن الاسمي وفق EN 10219-2؛ الطول القياسي 6 م و12 م عند الطلب.

الخامات والمواصفات والسماحات

القطاعات سميكة الجدار — خامات الصلب والمواصفات
الخامة / المواصفة	حد الخضوع (ميجاباسكال)	ملاحظة
S355J2H — EN 10219-1	≥ 355	الخامة الإنشائية للقطاعات سميكة الجدار؛ 27 جول عند −20 °م
S235JRH	≥ 235	متوفرة في المخزن بسماكات 5–6 مم
S275J0H	≥ 275	حسب الطلب
S355J2H مشكّلة على الساخن (EN 10210)	≥ 355	أركان أحدّ وبلا إجهاد تشكيل بارد؛ حسب الطلب، +20 %
ASTM A500 Gr. C	≥ 345	مشاريع ASTM

السماحات وفق EN 10219-2؛ ونصف قطر الركن 2.0–3.0 t في الجدران السميكة؛ وشهادات الشريط 3.1؛ والقطاعات تحمل علامة CE للتصنيع وفق EN 1090.

الخواص المقطعية للمقاسات الشائعة سميكة الجدار

المساحة وعزم القصور الذاتي ومعامل المقطع (EN 10219-2، أنصاف أقطار التشكيل البارد)
المقاس (مم)	كجم/م	A (سم²)	I (سم⁴)	W (سم³)	i (سم)
100 × 100 × 5	14.7	18.7	271	54.2	3.81
100 × 100 × 6	17.4	22.2	311	62.3	3.74
120 × 120 × 6	21.2	27.0	562	93.7	4.56
150 × 150 × 6	26.8	34.2	1 160	154	5.82
150 × 150 × 8	35.1	44.7	1 470	196	5.73
200 × 200 × 8	47.7	60.7	3 660	366	7.76
200 × 200 × 10	58.8	74.9	4 390	439	7.66
250 × 250 × 10	74.5	94.9	8 940	715	9.70
100 × 200 × 6	26.8	34.2	1 700 / 570	170 / 114	7.05 / 4.08
150 × 250 × 8	47.7	60.7	4 990 / 2 220	399 / 296	9.07 / 6.05
200 × 300 × 10	74.5	94.9	11 500 / 6 100	767 / 610	11.0 / 8.02

في المقاطع المستطيلة: القيم حول المحور القوي / الضعيف. والتصميم وفق EN 1993-1-1 بصنف المقطع المشكّل على البارد ومنحنى الانبعاج c.

الأطوال والمخزون

الأطوال 6 و12 م (+50/−0)؛ والقصّ المحدد بسماحية ±3 مم. المخزون في ديلوفاسي: 100×100×5 و100×100×6 و120×120×5 و150×150×6 بخامتي S235JRH وS355J2H؛ و100×200×5/6 و120×200×6؛ أما جدران 8 و10 مم والمقاطع من 200 مم فمن مصنعنا أو مصانع شريكة خلال 2–3 أسابيع. السماحات وفق EN 10219-2؛ وتُقصّ الأطراف بزاوية قائمة للأعمدة عند الطلب.

القصّ واللحام والصفائح والجلفنة

قصّ قائم للأعمدة، وقصّ بزاوية للإطارات، وقطوع بالبلازما أو الليزر؛ ولحام صفائح القاعدة والتيجان والكتائف والوصلات وفق EN 1090-2 EXC2/EXC3 بمواد منخفضة الهيدروجين (ومع خامة S355J2H يلزم التسخين المسبق فوق 8 مم في الوصلات المقيّدة)؛ وجلفنة على الساخن وفق EN ISO 1461 مع فتحات تنفيس وتصريف؛ وسفع وتأسيس. وتُسلَّم الأعمدة كتجميعات كاملة عند الطلب.

أين تُستعمل

أعمدة المستودعات والميزانين والمباني الخفيفة متعددة الطوابق
قوائم مسارات الأوناش وسيقان الأوناش الجسرية
شفاه الجمالونات وعناصر الشبكات الفراغية الكبيرة
قواعد المكائن وهياكل المكابس وزلاجات المعدات الثقيلة
الصواري وبوابات اللوحات وأبراج الإنارة
درابزين الجسور والصدّادات ومنشآت الحماية الثقيلة

القطاع سميك الجدار أم عمود الكمرة I

لعمود بطاقة معينة، يكون القطاع المجوف المربع أخف من HEA/HEB بنسبة 15–30 % لأن نصف قطر دورانه واحد في الاتجاهين ومنحنى انبعاجه مؤاتٍ؛ وهو أنظف في التكسية والدهان. أما الكمرة I فتتفوق في بساطة الوصلات (ربط الكمرات بالشفاه بالبراغي) وفي سعر الطن. قارن مع كمرات HEA وكمرات HEB؛ وللخامة انظر القطاعات المجوفة S355J2H.

السعر

تُسعَّر القطاعات سميكة الجدار بالطن على قائمة المواسير الثقيلة؛ والنطاقات أدناه تفصل مخزون 5–6 مم بخامة S235JRH عن 8–10 مم بخامة S355J2H. أما الصفائح والقصّ والجلفنة فبالقطعة.

Thick-wall SHS/RHS 5–6 mm · S235JRH770 – 1 200USD/MT · FOB إسطنبول

Thick-wall 8–10 mm · S355J2H850 – 1 280USD/MT · FOB إسطنبول

نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.

التصدير والتعبئة

تعبئة القطاعات سميكة الجدار: ربطات من مقاس واحد (0.8–2 طن)، أربعة أشرطة فولاذية، ألواح حماية للأركان، وبطاقة تحمل المقاس والسماكة والطول والخامة ورقم الصهرة والعدد؛ وتُفصَل القطاعات المطلية بورق. ربطات الـ6 م تملأ حاوية 40' HC بـ24–25 طناً؛ والأطوال 12 م على فلات-راك أو شحناً عاماً من دريندجه. البند الجمركي 7306.61.

البند	التفاصيل
الحد الأدنى للطلب	10 طن
الإنكوترمز	FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو
مدة التوريد	المخزون 100×100×5 – 150×150×6: 3–7 أيام عمل؛ والسماكات 8–10 مم والمقاسات من 200 مم: 2–3 أسابيع
التغليف	ربطات 1.5–3 طن، وسائبة فوق 200 مم، مربوطة ومعلّمة ببطاقة
الحاوية / الشاحنة	حاوية 40' HC ≈ 24–25 طن بطول 6 م؛ والأطوال 12 م على فلات-راك أو شحناً عاماً
المستندات	فاتورة، قائمة تعبئة، شهادة EN 10204 3.1، إقرار CE (EN 10219-1)، شهادة منشأ؛ وSASO / SONCAP / PVoC عند الطلب
الدفع	30 % مقدماً والباقي مقابل صورة بوليصة الشحن؛ اعتماد مستندي بالاطلاع فوق 100 طن

الشهادات

يحمل القطاع سميك الجدار شهادة EN 10204 3.1 الخاصة بالشريط الذي دُرفل منه (الصهرة والتحليل والشدّ) إضافة إلى سجل مصنعنا للأبعاد واختبار اللحام؛ وعلامة CE وفق EN 10219-1 ومعاينة 3.2 متاحتان لكل دفعة.

كيفية الطلب

أرسل المقاس × السماكة × الطول والخامة والكمية وتجهيز الأطراف (قصّ قائم، صفائح قاعدة) والطلاء ومواصفة التصميم (EN 10219 أو EN 10210 المشكّلة على الساخن)؛ وجداول الأعمدة مرحَّب بها.

المعايير

EN 10219-1/2 — cold-formed structural hollow sections
EN 10210 — hot-finished (on request)
Grades S235JRH, S275J0H, S355J2H
EN 10204 3.1; CE marking

درجات الصلب

بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: S355J2H · S235JRH · S275J0H

الأسئلة الشائعة

ما هو القطاع المجوف سميك الجدار؟

قطاع مجوف مربع أو مستطيل بجدار 5–10 مم في مقاسات من 100×100 إلى 250×250 / 200×300 مم، مشكّل على البارد وفق EN 10219 بخامة S235JRH أو S355J2H، يُستعمل للأعمدة وقوائم الأوناش والإطارات الثقيلة.

كم يزن المربع 150×150×6؟

26.8 كجم/م — أي 161 كجم للسيخ بطول 6 م و322 كجم للسيخ بطول 12 م؛ والمقاس 200×200×8 يزن 47.7 كجم/م.

هل يُقبل القطاع البارد سميك الجدار في المنشآت؟

نعم — قطاعات EN 10219 منتجات إنشائية تحمل علامة CE وتُصمَّم وفق EN 1993-1-1؛ ولا يُطلب المشكّل على الساخن EN 10210 إلا حين تنص المواصفة على ذلك (أركان أحدّ، بلا إجهاد تشكيل بارد).

أي خامة لأعمدة القطاعات المجوفة؟

S355J2H (27 جول عند −20 °م) هي القياسية للأعمدة ومنشآت الأوناش؛ وS235JRH للقوائم خفيفة التحميل.

ما أقصى سماكة جدار تنتجونها؟

8 مم على مصنعنا؛ و10 مم فأكثر من مصانع شريكة خلال 2–3 أسابيع.
