ما هو الصاج المجلفن DX51D؟
DX51D هي درجة الدخول في EN 10346 للصلب منخفض الكربون المطلي بالغمس الساخن المستمر: D للمنتجات المسطحة المعدة للتشكيل البارد، X لحالة الدرفلة غير المحددة (قاعدة مدرفلة على الساخن أو البارد)، 51 لمستوى الجودة، وD للطلاء بالغمس الساخن. اللاحقة +Z هي طلاء الزنك يليها الكتلة (Z140، Z275). المواصفة تحدد فقط حداً أقصى لمقاومة الشد (500 ميغاباسكال) وحداً أدنى للاستطالة (22 % A80) — ولا يوجد ضمان لحد الخضوع، ولذلك DX51D درجة ثني وليست إنشائية؛ القيم النموذجية 280–320 ميغاباسكال خضوع و350–420 ميغاباسكال شد. الكربون محدود بـ 0.18 % لكن الصهرات الفعلية تعطي 0.03–0.06 %، فيكون الصاج ليّناً مطواعاً سهل الثني والتشكيل بالدرفلة والقفل بالطي واللحام النقطي. هي الدرجة وراء صاج الأسقف المضلع والمدادات ومجاري الهواء وحوامل الكابلات والخزائن وألواح الأجهزة وتجارة الصاج المجلفن عموماً؛ الزنك يحمل الحماية من الصدأ، وZ140 هو معيار المخزون التركي وZ275 معيار التصدير. سماكة القاعدة 0.30–4.0 مم (حتى 6.0 مم في بعض المصانع)؛ فوق 3 مم يقل التصاق الزنك في الثنيات الضيقة.
التركيب الكيميائي
| العنصر | C | Si | Mn | P | S | Ti |
|---|---|---|---|---|---|---|
| الحد الأقصى % (مغرفة) | 0.18 | 0.50 | 1.20 | 0.12 | 0.045 | 0.30 |
صهرة نموذجية: C 0.04، Mn 0.25، Si 0.02 — أكثر ليونة بكثير مما توحي به الحدود.
الخواص الميكانيكية وقابلية الثني
| الخاصية | المتطلب | القيمة النموذجية | ملاحظة |
|---|---|---|---|
| حد الخضوع ReH / Rp0.2 | غير محدد | 280–320 ميغاباسكال | درجة ثني |
| مقاومة الشد Rm | ≤ 500 ميغاباسكال | 350–420 ميغاباسكال | |
| الاستطالة A80 | ≥ 22 % | 28–35 % | من 0.70 مم فأعلى؛ 0.30–0.70 مم بالاتفاق |
| اختبار الثني | 0 × t (180°) | يجتاز | عرضي، الطلاء سليم |
| الصلادة | — | 55–65 HRB |
الدرجات المكافئة
| النظام | الدرجة | ملاحظة |
|---|---|---|
| EN 10142 (قديم) | DX51D+Z (EN 10142) | أُلغي عام 2004 |
| DIN 17162 | St 02 Z+Z (EN 10142) | ألماني تاريخي |
| JIS G3302 | SGCC | |
| ASTM A653 | CS Type B / Commercial Steel | طلاء G90 ≈ Z275 |
| GB/T 2518 | DX51D+Z |
فئات طلاء الزنك — ما نخزنه ولماذا تُطلب كل فئة
| الفئة | كتلة الزنك (غ/م²، الوجهان) | السماكة لكل وجه (ميكرون) | العمر النموذجي C3 | الاستخدام |
|---|---|---|---|---|
| Z100 | 100 | ≈ 7 | 4–6 سنوات | مجاري الهواء وأحواض الكابلات والأجزاء التي ستُدهن |
| Z140 | 140 | ≈ 10 | 6–9 سنوات | فئة المخزون في ديلوفاسي — الصاج المجلفن العام |
| Z200 | 200 | ≈ 14 | 9–13 سنة | الأسقف والتكسيات الجدارية في الداخل بعيدًا عن البحر |
| Z275 | 275 | ≈ 20 | 12–18 سنة | فئة التصدير: المدادات وأسقف الساحل وألواح الصوامع |
| Z350 | 350 | ≈ 25 | 15–22 سنة | مزارع الدواجن وصوامع الحبوب والفراغات الرطبة |
| Z450 / Z600 | 450 / 600 | ≈ 32 / 42 | 20–35 سنة | معدات الطرق والممرات البحرية والتلامس مع التربة |
ما يلي الفئة في الشهادة: التبلور عادي (N) أو مصغَّر (M)؛ وجودة السطح A (عادية) أو B (محسَّنة، للدهان)؛ والمعالجة C (تخميل كيميائي) أو O (تزييت) أو CO (كلاهما). اطلب B + C إن كان الصاج سيُدهن بالمسحوق — فالتخميل وحده ليس بطانة دهان.
نطاق السماكات ومقاسات المخزون
| السماكة | العرض × الطول | التوفر |
|---|---|---|
| 0.30–0.50 مم | لفة 1 000 / 1 250 مم؛ لوح 2 000–3 000 مم | مخزون Z140، Z275 خلال 5–10 أيام |
| 0.60–1.20 مم | لفة 1 000 / 1 250 / 1 500 مم؛ لوح حتى 6 000 | مخزون Z140 |
| 1.50–2.50 مم | لفة 1 250 / 1 500 مم؛ لوح 2 500 / 3 000 / 6 000 | مخزون Z140 |
| 3.0–4.0 مم | لفة 1 250 / 1 500 مم؛ لوح 2 500 / 6 000 | مخزون محدود |
| شرائح | أي عرض 20–1 500 مم | تشريح في ديلوفاسي خلال 3–5 أيام |
الوزن لكل م² ولكل لوح
| السماكة | كغ/م² | 1 000 × 2 000 (كغ) | 1 250 × 2 500 (كغ) | 1 500 × 3 000 (كغ) |
|---|---|---|---|---|
| 0.3 mm | 2.50 | 5.0 | 7.8 | 11.2 |
| 0.4 mm | 3.28 | 6.6 | 10.3 | 14.8 |
| 0.5 mm | 4.07 | 8.1 | 12.7 | 18.3 |
| 0.6 mm | 4.85 | 9.7 | 15.2 | 21.8 |
| 0.7 mm | 5.64 | 11.3 | 17.6 | 25.4 |
| 0.8 mm | 6.42 | 12.8 | 20.1 | 28.9 |
| 1 mm | 7.99 | 16.0 | 25.0 | 36.0 |
| 1.2 mm | 9.56 | 19.1 | 29.9 | 43.0 |
| 1.5 mm | 11.92 | 23.8 | 37.2 | 53.6 |
| 2 mm | 15.84 | 31.7 | 49.5 | 71.3 |
| 2.5 mm | 19.77 | 39.5 | 61.8 | 88.9 |
| 3 mm | 23.69 | 47.4 | 74.0 | 106.6 |
| 4 mm | 31.54 | 63.1 | 98.6 | 141.9 |
يشمل طلاء Z140 (≈ 0.14 كغ/م²)؛ أضف 0.135 كغ/م² لـ Z275. التفاوتات وفق EN 10143.
التشكيل واللحام والدهان
ينثني DX51D على نفسه (0 × t) بأي سماكة من المخزون ويُشكَّل بالدرفلة إلى مقاطع مضلعة وC وZ وأوميغا دون تشقق الزنك؛ حافظ على خلوص أداة الثقب 8–10 % لتجنب التصاق الزنك. اللحام النقطي والخطي وMAG تعمل مع شفط الأدخنة (أكسيد الزنك) وتيار أعلى قليلاً؛ يحترق الزنك 1–2 مم من اللحام ويُرمَّم بدهان غني بالزنك. يُفضَّل القفل بالطي والبرشمة والكبس للمجاري والخزائن. للدهان اطلب جودة سطح B مع تخميل كيميائي C أو معالجة خالية من الفوسفات؛ اللفائف المزيّتة (O) تحتاج إزالة الشحوم. لا تُشكَّل على الساخن: الزنك ينصهر عند 419 °م.
مجالات الاستخدام
- صاج الأسقف والتكسيات المضلع والمموج
- مدادات C وZ، مقاطع أوميغا والهياكل الخفيفة
- مجاري التكييف والغرف الهوائية وحوامل الكابلات
- الخزائن الكهربائية والكابينات وألواح الأجهزة المنزلية
- ألواح الصوامع ومخازن الحبوب وخزانات المياه
- صاج مجلفن عام للتصنيع والتصدير
DX51D مقابل DX52D / DX53D — أي درجة تشكيل
DX51D للثني؛ DX52D للسحب؛ DX53D للسحب العميق. إذا كانت القطعة تُثنى أو تُطوى أو تُشكَّل بالدرفلة، فإن DX51D هي الدرجة الصحيحة والأرخص. إذا كانت تُكبس في صينية ضحلة أو درج أو لوح مقوّى، فإن DX52D بنافذة خضوعها المضمونة (140–300 ميغاباسكال) واستطالتها 26 % تجنّبك التشققات. الأحواض والأكواب وقطع السيارات المسحوبة بعمق تحتاج DX53D أو DX54D. للأسقف والمدادات ذات متطلب مقاومة تحل الدرجات الإنشائية S250GD–S350GD محل DX51D.
السعر
DX51D هي قاعدة قائمة أسعار المجلفن. النطاقات أدناه هي النطاقات الاسترشادية لهذا الشهر FOB إسطنبول حسب السماكة — السماكات الرقيقة أغلى للطن بسبب الدرفلة وحصة الزنك. يضيف Z275 نحو 8 % فوق Z140؛ التشريح والقص بالطول يُسعَّران للطن.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة

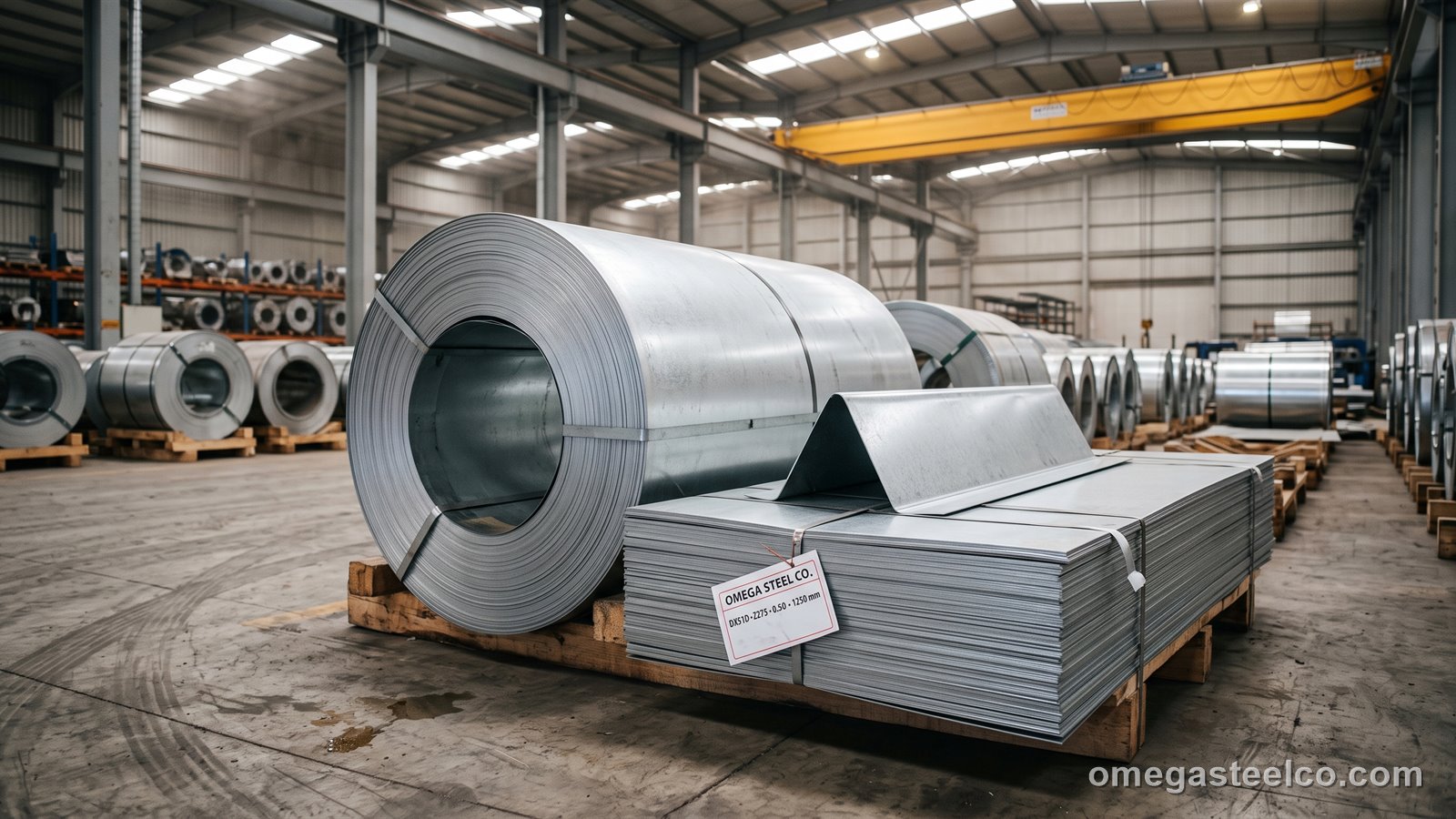

يخرج DX51D من ديلوفاسي لفائف كاملة، بالعين إلى الأعلى على مهد خشبي، بغلاف VCI وأربعة أحزمة، أو صاجًا مقصوصًا على مهود بوزن 2–3 أطنان مع ورق فاصل. وزن اللفة 5–25 طنًا؛ وتتسع حاوية 20 قدمًا للفة واحدة حتى 20 طنًا، وحاوية 40 قدمًا HC للفّتين أو 24 طنًا من الصاج. الرمز الجمركي 7210.49.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | لفة واحدة (5–20 طن) أو 5 طن ألواح |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP أوروبا والبلقان والعراق والقوقاز |
| مدة التوريد | مخزون 0.30–4.0 مم Z140: 3–5 أيام عمل؛ Z275 والشرائح 5–10 أيام |
| التغليف | لفة بمحور رأسي على حامل، غلاف VCI؛ ألواح على قواعد خشبية ≤ 3 طن |
| الحاوية / الشاحنة | 20 قدم: لفة واحدة ≤ 20 طن؛ 40 قدم HC: لفتان أو 24 طن ألواح |
| المستندات | فاتورة، قائمة تعبئة، شهادة EN 10204 3.1 (3.2 بالطلب)، شهادة منشأ؛ SASO / SONCAP / PVoC بالطلب |
| الدفع | 30 % دفعة مقدمة والباقي مقابل نسخة بوليصة الشحن؛ اعتماد مستندي عند الاطلاع للطلبات فوق 100 طن |
الشهادات والاختبار
تخرج كل لفة DX51D بشهادة 3.1 وفق EN 10204 تحمل رقم الصبّة والتحليل الكيميائي ونتيجة اختبار الثني وكتلة الزنك من قياس ثلاثي النقاط وفق EN 10346. أبلغنا عند الطلب إن أردت فحص الطلاء عند حرف الشريط أيضًا لا في الوسط فقط، أو اختبار التصاق بعد ثني 180 درجة على السماكة الموردة.
كيفية الطلب
حدد السماكة × العرض (لفة) أو × الطول (لوح)، الطلاء (Z140 / Z200 / Z275)، التبلور (N / M)، السطح (A / B)، المعالجة (C / O / CO)، الحد الأقصى لوزن اللفة والكمية بالطن؛ عروض التشريح وأطوال القص تُنفَّذ في ديلوفاسي.
المعايير
- EN 10346:2015 — DX51D+Z, 1.0226
- EN 10143 — dimensions and tolerances of coated strip
- EN 10204 3.1
- Former EN 10142 / DIN 17162 St 02 Z
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: DX51D · DX52D · S250GD
الأسئلة الشائعة
ما هي مادة DX51D؟
الصلب المجلفن بالغمس الساخن منخفض الكربون القياسي للثني والتشكيل بالدرفلة وفق EN 10346 (رقم المادة 1.0226)، يُورَّد بطلاء زنك Z100–Z275 كلفائف أو ألواح أو شرائح بسماكة 0.30–4.0 مم.
ما هو حد الخضوع لـ DX51D؟
لا تضمن EN 10346 قيمة خضوع لـ DX51D — فقط شد ≤ 500 ميغاباسكال واستطالة ≥ 22 %؛ الخضوع النموذجي 280–320 ميغاباسكال. للخضوع المضمون استخدم DX52D (140–300 ميغاباسكال) أو الدرجات الإنشائية S250GD–S350GD.
ماذا يعني DX51D+Z275؟
درجة DX51D بطلاء زنك بالغمس الساخن 275 غ/م² إجمالاً على الوجهين (نحو 20 ميكرون لكل وجه) — معيار التصدير للأسقف والاستخدام الخارجي في الخليج؛ Z140 هو معيار المخزون التركي.
ما هو مكافئ DX51D في ASTM؟
ASTM A653 CS Type B (Commercial Steel) بطلاء G90 (≈ Z275)؛ وJIS G3302 SGCC هو المكافئ الياباني.
هل يمكن لحام DX51D؟
نعم — لحام نقطي وخطي وMAG مع شفط الأدخنة؛ يحترق الزنك عند اللحام ويُصلَح بدهان غني بالزنك. القفل بالطي والبرشمة تتجنب المشكلة في المجاري.
ما الفرق بين DX51D وDX52D؟
لدى DX52D نافذة خضوع مضمونة (140–300 ميغاباسكال) واستطالة أعلى (26 %) وتركيب كيميائي أضيق للسحب؛ DX51D هي درجة الثني الأرخص دون ضمان للخضوع.
