Was ist DX51D verzinktes Blech?
DX51D ist die Einstiegsgüte der EN 10346 für kontinuierlich schmelztauchveredelten kohlenstoffarmen Stahl: D für Flacherzeugnisse zum Kaltumformen, X für nicht festgelegten Walzzustand (warm- oder kaltgewalztes Substrat), 51 für die Qualitätsstufe und D für Schmelztauchveredelung. Der Zusatz +Z steht für die Zinkauflage, gefolgt von der Masse (Z140, Z275). Die Norm legt nur eine maximale Zugfestigkeit (500 MPa) und eine Mindestdehnung (22 % A80) fest — eine garantierte Streckgrenze gibt es nicht, weshalb DX51D eine Biege- und keine Konstruktionsgüte ist; typische Werte sind 280–320 MPa Streckgrenze und 350–420 MPa Zugfestigkeit. Kohlenstoff ist auf 0,18 % begrenzt, reale Schmelzen liegen bei 0,03–0,06 %, das Blech ist also weich, dehnbar und leicht zu biegen, profilieren, falzen und punktschweißen. Es ist die Güte hinter Trapezblech, Pfetten, Lüftungskanälen, Kabelrinnen, Gehäusen, Gerätepaneelen und dem allgemeinen Handel mit verzinktem Blech; das Zink trägt den Korrosionsschutz, Z140 ist der türkische Lagerstandard, Z275 der Exportstandard. Substratdicke 0,30–4,0 mm (bei manchen Werken bis 6,0 mm); über 3 mm haftet das Zink in engen Biegungen schlechter.
Chemische Zusammensetzung
| Element | C | Si | Mn | P | S | Ti |
|---|---|---|---|---|---|---|
| max. % (Schmelze) | 0,18 | 0,50 | 1,20 | 0,12 | 0,045 | 0,30 |
Typische Schmelze: C 0,04, Mn 0,25, Si 0,02 — deutlich weicher, als die Grenzwerte vermuten lassen.
Mechanische Eigenschaften und Biegbarkeit
| Eigenschaft | Anforderung | Typischer Wert | Anmerkung |
|---|---|---|---|
| Streckgrenze ReH / Rp0,2 | nicht festgelegt | 280–320 MPa | Biegegüte |
| Zugfestigkeit Rm | ≤ 500 MPa | 350–420 MPa | |
| Dehnung A80 | ≥ 22 % | 28–35 % | ab 0,70 mm; 0,30–0,70 mm nach Vereinbarung |
| Biegeversuch | 0 × t (180°) | bestanden | quer, Überzug unversehrt |
| Härte | — | 55–65 HRB |
Vergleichbare Werkstoffe
| System | Güte | Anmerkung |
|---|---|---|
| EN 10142 (alt) | DX51D+Z (EN 10142) | zurückgezogen 2004 |
| DIN 17162 | St 02 Z+Z (EN 10142) | historisch deutsch |
| JIS G3302 | SGCC | |
| ASTM A653 | CS Type B / Commercial Steel | Auflage G90 ≈ Z275 |
| GB/T 2518 | DX51D+Z |
Zinkauflagen — was wir lagern und wofür jede Klasse gekauft wird
| Klasse | Zinkmasse (g/m², beidseitig) | Dicke je Seite (µm) | Typische Lebensdauer C3 | Einsatz |
|---|---|---|---|---|
| Z100 | 100 | ≈ 7 | 4–6 Jahre | Kanäle, Kabelpritschen, Teile, die lackiert werden |
| Z140 | 140 | ≈ 10 | 6–9 Jahre | die Lagerklasse in Dilovası — allgemeines verzinktes Blech |
| Z200 | 200 | ≈ 14 | 9–13 Jahre | Dach und Wandbekleidung im Binnenland |
| Z275 | 275 | ≈ 20 | 12–18 Jahre | die Exportklasse: Pfetten, Küstendächer, Silobleche |
| Z350 | 350 | ≈ 25 | 15–22 Jahre | Geflügelstallungen, Getreidesilos, feuchte Innenräume |
| Z450 / Z600 | 450 / 600 | ≈ 32 / 42 | 20–35 Jahre | Straßenausrüstung, maritime Laufstege, Erdkontakt |
Was im Zeugnis hinter der Klasse steht: Blume normal (N) oder minimiert (M); Oberflächenqualität A (normal) oder B (verbessert, zum Lackieren); Behandlung C (chemisch passiviert), O (geölt) oder CO (beides). Bestellen Sie B + C, wenn das Blech pulverbeschichtet wird — eine Passivierung allein ist kein Haftgrund.
Dickenbereich und Lagerabmessungen
| Dicke | Breite × Länge | Verfügbarkeit |
|---|---|---|
| 0,30–0,50 mm | Coil 1 000 / 1 250 mm; Tafeln 2 000–3 000 mm | Lager Z140, Z275 5–10 Tage |
| 0,60–1,20 mm | Coil 1 000 / 1 250 / 1 500 mm; Tafeln bis 6 000 | Lager Z140 |
| 1,50–2,50 mm | Coil 1 250 / 1 500 mm; Tafeln 2 500 / 3 000 / 6 000 | Lager Z140 |
| 3,0–4,0 mm | Coil 1 250 / 1 500 mm; Tafeln 2 500 / 6 000 | Lager, begrenzt |
| Spaltband | jede Breite 20–1 500 mm | Spalten in Dilovası 3–5 Tage |
Gewicht je m² und je Tafel
| Dicke | kg/m² | 1 000 × 2 000 (kg) | 1 250 × 2 500 (kg) | 1 500 × 3 000 (kg) |
|---|---|---|---|---|
| 0.3 mm | 2.50 | 5.0 | 7.8 | 11.2 |
| 0.4 mm | 3.28 | 6.6 | 10.3 | 14.8 |
| 0.5 mm | 4.07 | 8.1 | 12.7 | 18.3 |
| 0.6 mm | 4.85 | 9.7 | 15.2 | 21.8 |
| 0.7 mm | 5.64 | 11.3 | 17.6 | 25.4 |
| 0.8 mm | 6.42 | 12.8 | 20.1 | 28.9 |
| 1 mm | 7.99 | 16.0 | 25.0 | 36.0 |
| 1.2 mm | 9.56 | 19.1 | 29.9 | 43.0 |
| 1.5 mm | 11.92 | 23.8 | 37.2 | 53.6 |
| 2 mm | 15.84 | 31.7 | 49.5 | 71.3 |
| 2.5 mm | 19.77 | 39.5 | 61.8 | 88.9 |
| 3 mm | 23.69 | 47.4 | 74.0 | 106.6 |
| 4 mm | 31.54 | 63.1 | 98.6 | 141.9 |
Einschließlich Z140-Auflage (≈ 0,14 kg/m²); für Z275 0,135 kg/m² addieren. Toleranzen nach EN 10143.
Umformen, Schweißen und Lackieren
DX51D lässt sich in jeder Lagerdicke flach auf sich selbst biegen (0 × t) und zu Trapez-, C-, Z- und Omega-Profilen walzprofilieren, ohne dass das Zink reißt; beim Stanzen 8–10 % Schneidspalt einhalten, um Zinkaufbau zu vermeiden. Punkt-, Rollennaht- und MAG-Schweißen funktionieren mit Absaugung (Zinkoxid) und etwas höherem Strom; das Zink brennt 1–2 mm neben der Naht ab und wird mit Zinkstaubfarbe ausgebessert. Für Kanäle und Gehäuse sind Falzen, Nieten und Clinchen vorzuziehen. Zum Lackieren Oberflächenqualität B mit chemischer Passivierung C oder phosphatfreier Vorbehandlung bestellen; geölte (O) Coils müssen entfettet werden. Nicht warmumformen: Zink schmilzt bei 419 °C.
Einsatzgebiete
- Trapez- und Wellblech für Dach und Wand
- C- und Z-Pfetten, Omega- und Leichtbauprofile
- Lüftungskanäle, Plenen und Kabelrinnen
- Schaltschränke, Gehäuse und Gerätepaneele
- Silo-, Getreidebehälter- und Wassertankbleche
- Allgemeines verzinktes Blech für Fertigung und Export
DX51D vs. DX52D / DX53D — welche Umformgüte
DX51D biegt; DX52D zieht; DX53D tiefzieht. Wird das Teil gebogen, gekantet oder walzprofiliert, ist DX51D die richtige und günstigste Güte. Wird es zu einer flachen Wanne, einem Tablett oder einem versteiften Paneel gepresst, vermeidet DX52D mit garantiertem Streckgrenzenfenster (140–300 MPa) und 26 % Dehnung Risse. Tiefgezogene Spülen, Näpfe und automobilähnliche Teile brauchen DX53D oder DX54D. Für Dach und Pfetten mit Festigkeitsanforderung ersetzen die Konstruktionsgüten S250GD–S350GD das DX51D.
Preis
DX51D ist die Basis der Verzinkt-Liste. Die Spannen unten sind die indikativen FOB-Istanbul-Bereiche des Monats nach Dicke — dünne Abmessungen kosten je Tonne mehr wegen Walz- und Zinkanteil. Z275 liegt etwa 8 % über Z140; Spalten und Ablängen werden je Tonne berechnet.
Preisspannen aus unserer wöchentlichen Exportliste (September 2026), FOB Istanbul, volle Container, ohne Fracht und Zertifikate. Festpreis pro Projekt auf Anfrage innerhalb eines Werktags.
Export und Verpackung

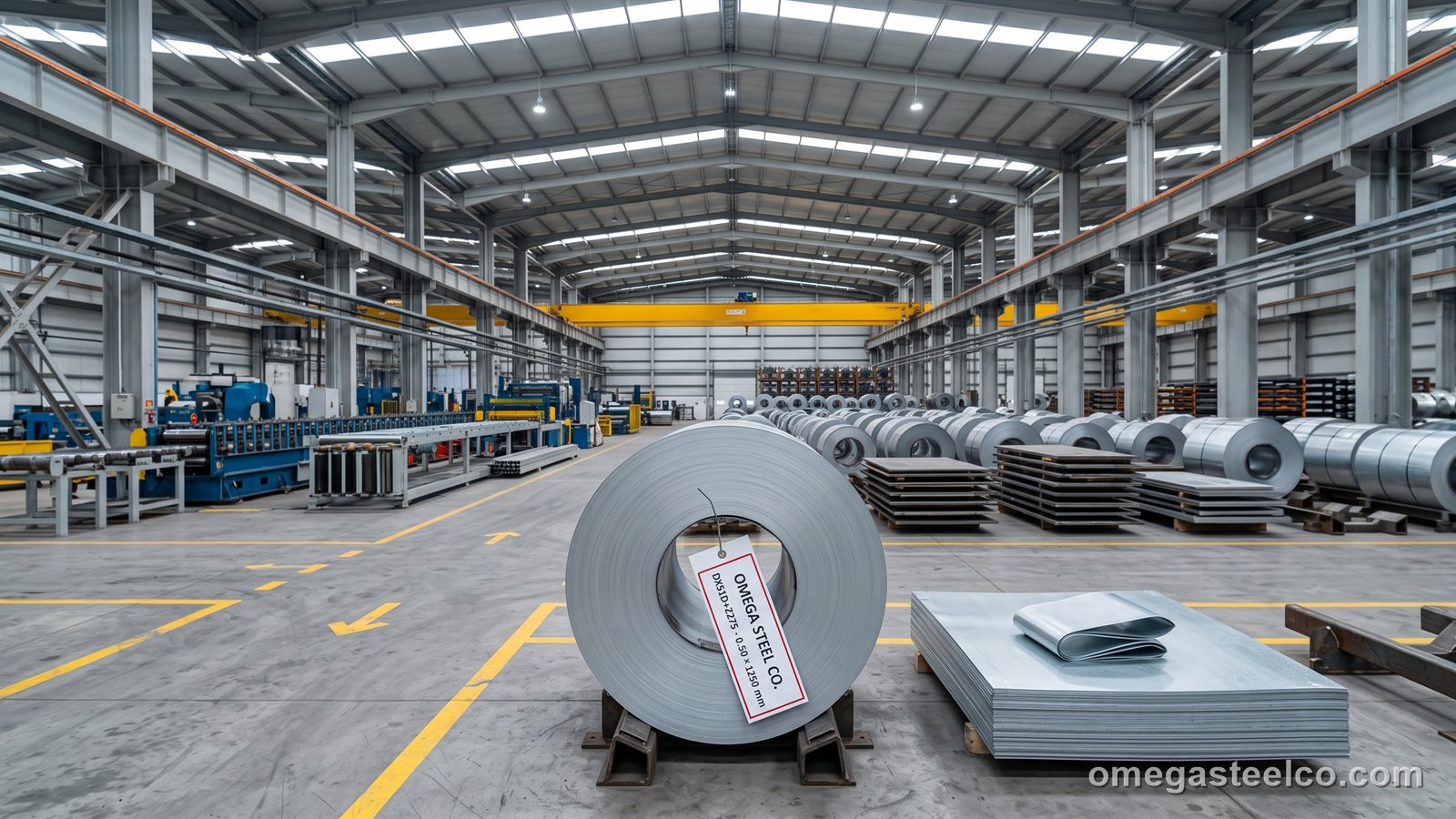

DX51D verlässt Dilovası als Vollcoil, Auge zum Himmel auf Holzpalette, VCI-verpackt und vierfach gebändert, oder als Spaltblech auf Paletten von 2–3 t mit Zwischenlagepapier. Coilgewichte liegen bei 5–25 t; ein 20' nimmt ein Coil bis 20 t, ein 40' HC zwei Coils oder 24 t Blech. Zolltarif 7210.49.
| Punkt | Detail |
|---|---|
| Mindestmenge | Ein Coil (5–20 t) oder 5 t Tafeln |
| Incoterms | FOB Istanbul · CIF / CFR Golf, Afrika · DAP EU, Balkan, Irak, Kaukasus · DAP Aktau |
| Lieferzeit | Lager 0,30–4,0 mm Z140: 3–5 Werktage; Z275 und Spaltbreiten 5–10 Tage |
| Verpackung | Coil Auge oben auf Wiege, VCI-Folie; Tafeln auf Paletten ≤ 3 t |
| Container / LKW | 20' ein Coil ≤ 20 t; 40' HC zwei Coils oder 24 t Tafeln |
| Dokumente | Rechnung, Packliste, EN 10204 3.1 (3.2 auf Anfrage), Ursprungszeugnis; SASO / SONCAP / PVoC auf Anfrage |
| Zahlung | 30 % Anzahlung, Rest gegen B/L-Kopie; Akkreditiv bei Sicht ab 100 t |
Zeugnisse und Prüfung
Jedes DX51D-Coil geht mit einem Zeugnis 3.1 nach EN 10204 hinaus: Schmelzennummer, Pfannenanalyse, Biegeversuch und die Zinkmasse aus der Dreipunktmessung nach EN 10346. Sagen Sie bei der Bestellung, wenn die Auflage auch an der Bandkante und nicht nur in Bandmitte geprüft werden soll oder wenn Sie eine Haftprüfung nach 180°-Biegung an der Lieferdicke brauchen.
Bestellung
Geben Sie Dicke × Breite (Coil) oder × Länge (Tafel), Auflage (Z140 / Z200 / Z275), Zinkblume (N / M), Oberfläche (A / B), Behandlung (C / O / CO), maximales Coilgewicht und Tonnage an; Spaltbreiten und Zuschnitte werden in Dilovası ausgeführt.
Normen
- EN 10346:2015 — DX51D+Z, 1.0226
- EN 10143 — dimensions and tolerances of coated strip
- EN 10204 3.1
- Former EN 10142 / DIN 17162 St 02 Z
Güten
Werkstoffdatenblätter (Chemie, Mechanik, Vergleichsgüten) auf unserer Referenzseite: DX51D · DX52D · S250GD
Häufige Fragen
Was ist der Werkstoff DX51D?
Der Standard-Feuerverzinkstahl mit niedrigem Kohlenstoffgehalt zum Biegen und Walzprofilieren nach EN 10346 (Werkstoffnummer 1.0226), geliefert mit Zinkauflage Z100–Z275 als Coil, Tafel oder Spaltband in 0,30–4,0 mm.
Welche Streckgrenze hat DX51D?
EN 10346 garantiert für DX51D keine Streckgrenze — nur Zugfestigkeit ≤ 500 MPa und Dehnung ≥ 22 %; typisch sind 280–320 MPa. Für eine garantierte Streckgrenze DX52D (140–300 MPa) oder die Konstruktionsgüten S250GD–S350GD verwenden.
Was bedeutet DX51D+Z275?
Güte DX51D mit einer Feuerverzinkung von 275 g/m² beidseitig (etwa 20 µm je Seite) — der Exportstandard für Dach und Außeneinsatz; Z140 ist der türkische Lagerstandard.
Was ist die ASTM-Entsprechung von DX51D?
ASTM A653 CS Type B (Commercial Steel) mit Auflage G90 (≈ Z275); JIS G3302 SGCC ist die japanische Entsprechung.
Kann DX51D geschweißt werden?
Ja — Punkt-, Rollennaht- und MAG-Schweißen mit Absaugung; das Zink brennt an der Naht ab und wird mit Zinkstaubfarbe ausgebessert. Falzen und Nieten umgehen das Problem bei Kanälen.
Was ist der Unterschied zwischen DX51D und DX52D?
DX52D hat ein garantiertes Streckgrenzenfenster (140–300 MPa), höhere Dehnung (26 %) und engere Analyse zum Ziehen; DX51D ist die günstigere Biegegüte ohne Streckgrenzengarantie.
