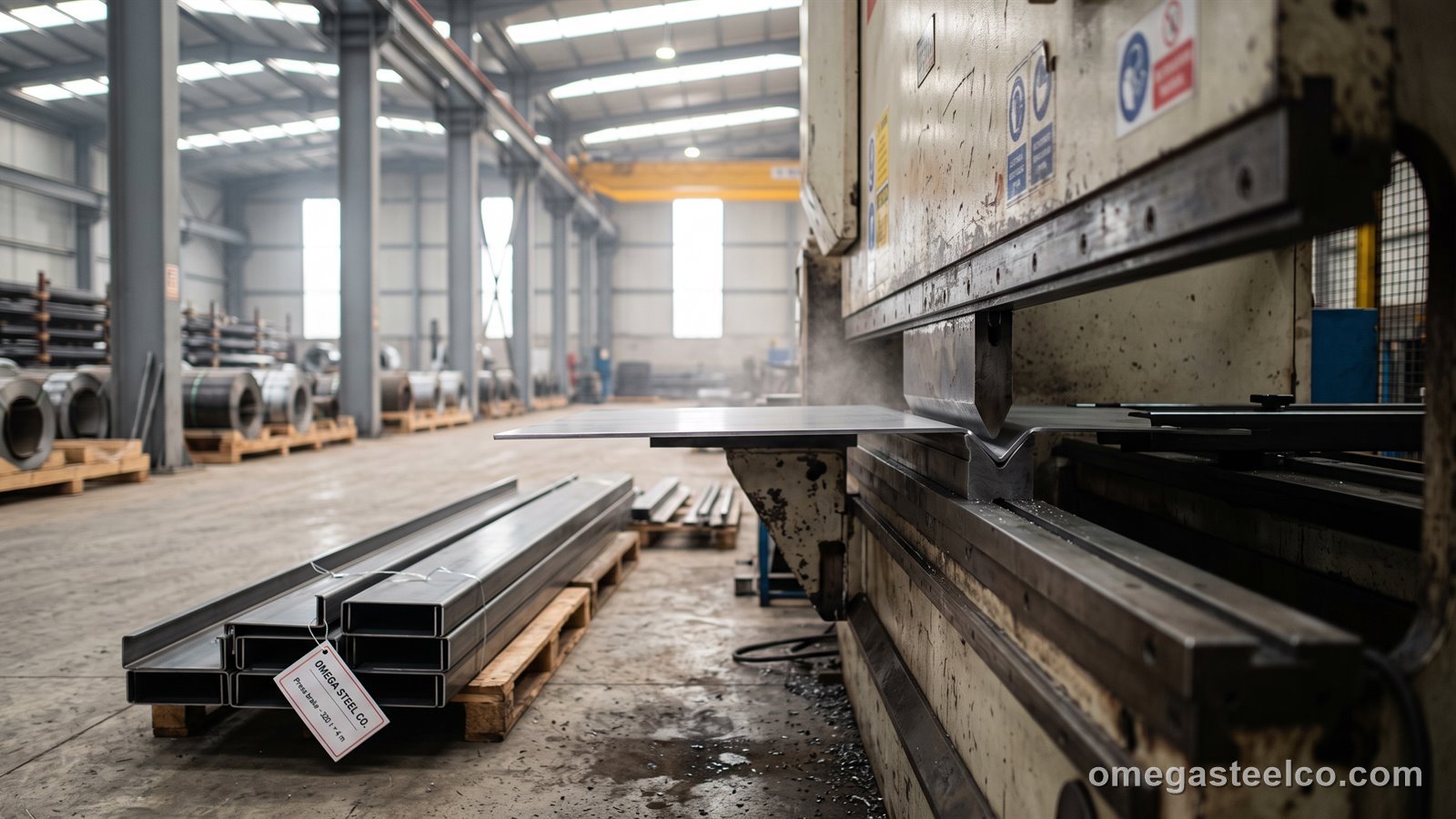

الثني على المكبس بالتحكّم الرقمي — قطع ومقاطع مثنيّة حتى 4 أمتار و320 طنًا
نادرًا ما تكون القطعة المقصوصة هي القطعة النهائية: فهي تصير كتيفة أو كاسيتة أو مقطع U أو جانب مزلق بعد ثنيها. ومكابسنا الرقمية تثني ما تقصّه ليزراتنا وبلازماتنا — من قطع تشطيب PPGI بسماكة 0,5 مم إلى كتائف S355 بسماكة 25 مم — فيغادر التجميع ديلوڤاسي طقمًا من العناصر الجاهزة على منصة واحدة.
الماكينات والعُدد
مكبسان هيدروليكيان رقميان بقدرة 320 طنًا × 4 100 مم و110 أطنان × 3 100 مم بمساند خلفية سداسية المحاور وتحدّب وقياس زاوية؛ وقوالب V من 6 إلى 200 مم، وعُدد عنق الإوزة والطيّ والتدوير؛ وعُدد مجزّأة للصناديق. والتكرارية ±0,2° وسماح الزاوية ±0,5° بعد تصحيح أول قطعة.
طاقة الثني وأدنى نصف قطر
| المادة | السماكة | أقصى طول | أدنى نصف قطر داخلي | ملاحظة |
|---|---|---|---|---|
| PPGI / مجلفن | 0,4–2 مم | 4 000 مم | 1 × t | قطع تشطيب وكاسيتات؛ فوق الغشاء |
| DC01 / صاج بارد | 0,5–3 مم | 4 000 مم | 0,8–1 × t | خزائن وكتائف |
| S235JR / S355J2 | 3–12 مم | 4 000 مم | 1–1,5 × t | كتائف ومقاطع U وهياكل |
| S355J2 | 15–25 مم | 3 000 مم | 2–3 × t (الطول ≤ 3 م عند 25 مم) | كتائف ثقيلة وقطع ماكينات |
| مقاوم للصدأ 304 / 316 | 0,8–10 مم | 4 000 مم | 1–1,5 × t | عُدد مصقولة، فوق الغشاء |
| AR400 / AR450 | 6–20 مم | 3 000 مم | 3–4 × t عرضيًا | حواف مجلوخة وثني بطيء |
| S690QL | 6–20 مم | 3 000 مم | 3 × t | عالي المقاومة؛ ويُعوَّض ارتداده المرن |
| ألومنيوم 5754 | 1–8 مم | 4 000 مم | 1,5–2 × t |
قواعد تصميم القطع المثنيّة
- أدنى طول للجناح ≈ 4 × t + نصف القطر الداخلي (عرض القالب)؛ والأجنحة الأقصر تحتاج عُددًا خاصة
- الثقوب الأقرب من 2,5 × t إلى خط الثني تتشوّه — فأضف تفريغًا أو اثقبها بعد الثني
- تفريغات في الزوايا الداخلية؛ وطيّات وحواف أمان في الصاج الرقيق
- اتجاه الثني بالنسبة لاتجاه الدرفلة يهمّ في ألواح التآكل وفي S690QL
- أرسل ملف DXF مسطّحًا مع رسم يبيّن خطوط الثني والزوايا وأنصاف الأقطار الداخلية (أو نموذج STEP وننشره نحن)
المنتجات النموذجية
- كتائف وزوايا ومقاطع U وZ مقصوصة ومثنيّة حسب الرسم
- كاسيتات واجهات وقطع تشطيب وأغطية جمالون ومزاريب وحلّيات من PPGI (من دفعة السقف نفسها)
- قواطع الخزائن والحاويات من DC01 والمقاوم للصدأ
- جوانب المزالق والصوامع والقواديس من AR400 / 450
- أغطية الماكينات وحواجزها وهياكلها
- أحواض وحدود حدائق مثنيّة من الكورتين
التسعير ومدة التنفيذ
يُحتسب الثني بالثنية الواحدة بحسب السماكة والطول (والتجهيز مشمول من 20 قطعة) فوق كلفة القصّ والمادة؛ والأسعار النموذجية 0,5–1,5 دولار للثنية في الصاج و3–10 دولارات في الألواح السميكة. ومدة التنفيذ 2–5 أيام عمل بعد قصّ القطع، وغالبًا ضمن مدة توريد المادة نفسها. وتُرصّ القطع المثنيّة على منصات بورق فاصل؛ وتحتفظ قطع PPGI بغشائها.
الأسئلة الشائعة
ما أقصى لوح يمكنكم ثنيه؟
25 مم من S355 بطول 3 أمتار، و12 مم بطول 4 أمتار؛ وألواح التآكل حتى 20 مم بنصف قطر 3 × t.
ما سماح زاوية الثني؟
±0,5° بعد تصحيح أول قطعة، والتكرارية ±0,2°؛ وأطوال الأجنحة ±0,5 مم في الصاج و±1 مم في الألواح.
هل تثنون PPGI دون إتلاف الطلاء؟
نعم — فوق الغشاء وبعُدد مصقولة ونصف قطر ≥ 1 × t؛ وتأتي قطع التشطيب والكاسيتات من دفعة اللفّة نفسها التي جاء منها السقف.
هل يمكنكم نشر نموذج ثلاثي الأبعاد؟
نعم — أرسل ملف STEP أو ملفات SolidWorks / Inventor ونُخرج النمط المسطّح بمعاملات K الخاصة بنا.
