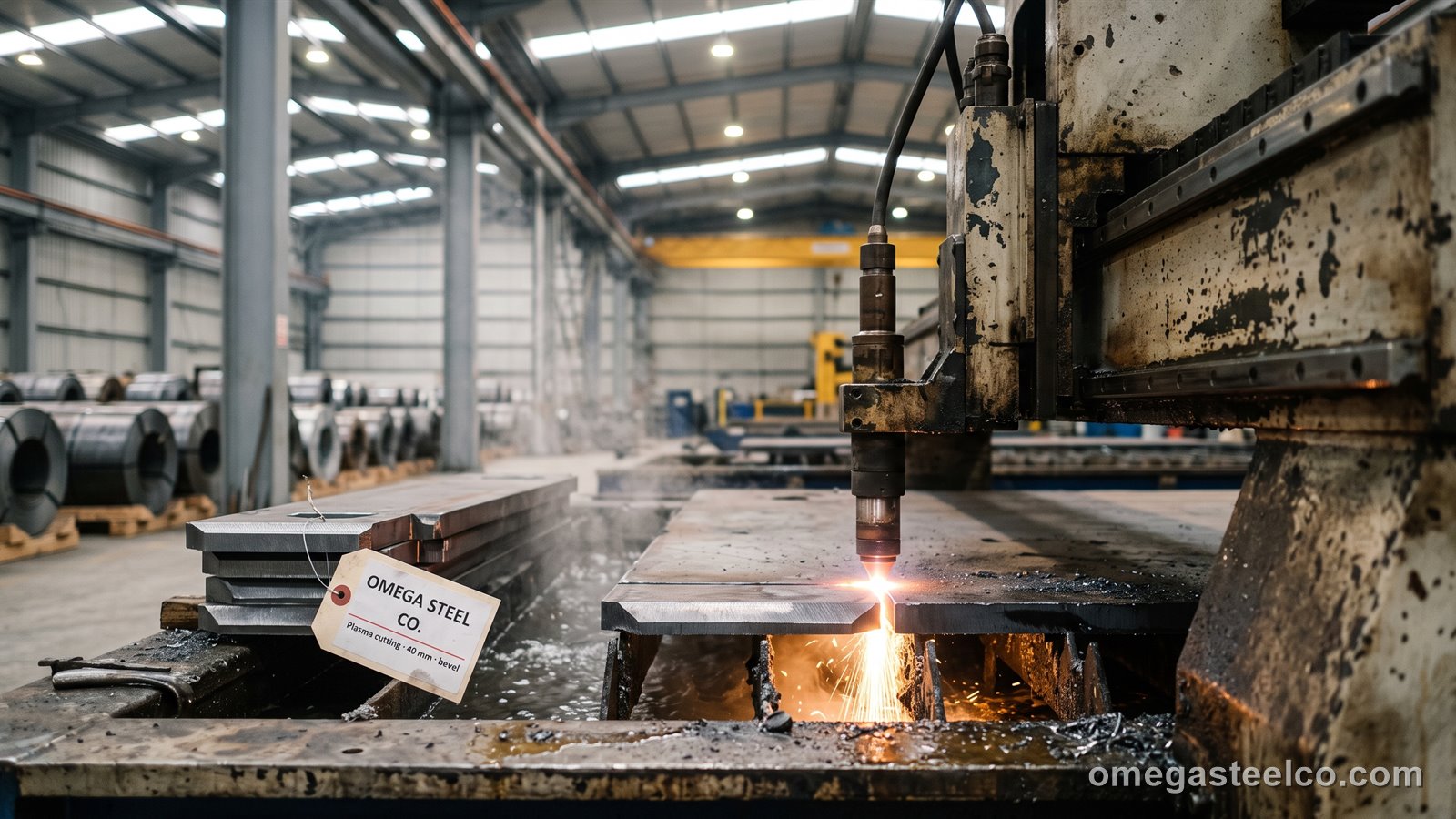

القصّ بالبلازما بالتحكّم الرقمي — قطع من الألواح السميكة 6–80 مم بحواف مشطوفة
البلازما هي الطريقة التي يتحوّل بها اللوح السميك إلى قطع بسعر اللوح: فهي فوق 12 مم تقطع أسرع من الليزر بثلاثة إلى خمسة أضعاف وبنصف الكلفة للمتر، ومع رأس التشطيف تسلّم حوافًا جاهزة للّحام. وتستوعب طاولتانا عالية الدقة ألواحًا كاملة بطول 12 مترًا، فتُقصّ الكتائف وألواح القواعد والشفّات والبطانات وقطع الأوناش والماكينات من اللوح الذي تشتريه منا وتُشحن معه.
الماكينات والطاقة
طاولتا بلازما عالية الدقة مقاس 12 000 × 3 000 مم (400 أمبير) بتقنية الثقب الحقيقي، إحداهما برأس تشطيف خماسي المحاور (±45°) والأخرى بمشعل أكسجين للسماكات 80–150 مم؛ وطاولات مائية للتحكّم في الأدخنة؛ بنحو 500 طن من القطع شهريًا.
المواد والسماكات
| المادة | السماكة | الحافة | ملاحظة |
|---|---|---|---|
| فولاذ كربوني S235 / S355 / S690QL | 6–50 مم ببلازما عالية الدقة؛ و50–80 مم ببلازما تقليدية؛ و80–150 مم بالأكسجين | خشونة 25–50 ميكرون بميل طفيف 1–3° | الثقب الحقيقي لثقوب البراغي ≥ 1 × t |
| لوح تآكل AR400–500 | 6–40 مم | حافة متصلّدة ≈ 1 مم | تسخين مسبق فوق 20 مم |
| لوح أوعية ضغط P265GH–P355NH | 8–60 مم | جاهزة للّحام بالتشطيف | تُزال المنطقة المتأثرة حراريًا بالتشطيف حيث يُشترط |
| لوح سفن A / AH36 / DH36 | 8–50 مم | تعشيق من لوح معتمد | |
| مقاوم للصدأ 304 / 316 | 6–40 مم | حافة مؤكسدة (نيتروجين أو غاز H35) | وللسماكات دون 6 مم والحواف اللامعة يُستعمل الليزر |
| ألومنيوم | 6–30 مم |
السماحات والتشطيف
سماح المحيط ±0,5 مم حتى 25 مم و±1,0 مم حتى 80 مم (ISO 9013 الفئة 3–4)؛ وعرض الشقّ 2–5 مم؛ وسماح الثقب H12 مع تقنية الثقب الحقيقي؛ وتحضيرات V وY وK وX بزوايا 15–45° في تمريرة واحدة (والتشطيف المزدوج بتمريرتين) بكعب 1–3 مم — وهو ما تحتاجه وصلة تناكبية وفق EN 1090 أو وعاء ضغط. وتُعلَّم أرقام القطع بالبلازما أو بالاستنسل.
القطع النموذجية
- ألواح القواعد والنهايات والمقوّيات للمنشآت الفولاذية (EN 1090 EXC2–3)
- الكتائف والزوايا وألواح الوصل وألواح التقوية
- الشفّات والحلقات والقواطع المعدّة للدرفلة والتشغيل
- بطانات التآكل وألواح المزالق وقطع القواديس من AR400 / 450
- قطع الأوناش والماكينات وهياكل المكابس حتى 80 مم
- قواطع الأبدان والقيعان المشطوفة للأوعية والصهاريج
التسعير ومدة التنفيذ
يُحتسب القصّ بالبلازما بالمتر الطولي بحسب السماكة (والثقوب الابتدائية مشمولة)، والتشطيف بالمتر إضافةً؛ والمادة بسعر القائمة حين نوفّرها. والأسعار النموذجية: 2–4 دولارات للمتر في 10–20 مم، و5–9 دولارات في 30–50 مم، والقطع بالأكسجين عند 80 مم نحو 15 دولارًا للمتر. ومدة التنفيذ 3–7 أيام عمل بعد اعتماد الرسم؛ والتعشيقات الثقيلة من اللوح المخزون خلال 48 ساعة في الحالات العاجلة. وتُرصّ القطع على منصات أو عوارض بحسب رقم الرسم.
الأسئلة الشائعة
بلازما أم ليزر — أيّهما أختار؟
الليزر للسماكات حتى 12 مم وللسماحات الضيّقة والحواف اللامعة؛ والبلازما للسماكات 12–80 مم وللتشطيف وللقطع الكبيرة بكلفة أقل للمتر. ونحن ننصحك فور استلام ملف DXF.
هل تقصّون حوافًا مشطوفة للّحام؟
نعم — تحضيرات V وY وK وX بزوايا 15–45° برأس تشطيف خماسي المحاور، جاهزة للّحام.
ما سماح البلازما؟
±0,5 مم حتى 25 مم و±1,0 مم حتى 80 مم؛ وثقوب البراغي بدقة H12 مع تقنية الثقب الحقيقي.
ما أقصى سماكة؟
80 مم بالبلازما عالية الدقة و150 مم بمشعل الأكسجين على الطاولة نفسها.
