ما هي ماسورة الستانلس بلا لحام
تبدأ ماسورة الستانلس بلا لحام من كتلة مدوّرة تُسخَّن وتُثقب أو تُبثق إلى جوف، ثم تُسحب على البارد أو تُدرفل بالبيلجر إلى المقاس، وتُعالَج محلولياً وتُنزع قشرتها وتُختبر — ولا يوجد لحام طولي، فلا منطقة متأثرة بالحرارة ولا عرف ولا معامل وصلة: ويسمح الكود باحتساب الجدار كاملاً في حساب الضغط (E = 1,0)، بينما تنال الماسورة الملحومة بلا تصوير إشعاعي كامل 0,85. ولهذا تُحدَّد بلا لحام للضغط العالي (جدولة 80 و160 وXXS)، ولأنابيب المراجل والمحمّصات، وأنابيب المبادلات والمكثّفات (A213 / EN 10216-5 بتفاوت جدار ضيّق)، ولخطوط الهيدروليك وأجهزة القياس (صغيرة التجويف 6–50 مم، وغالباً مُلدَّنة لامعة ومختبَرة بالتيار الدوّامي)، ولكل خدمة يكون فيها عيب اللحام غير مقبول — مشاريع المصافي والبتروكيماويات والأسمدة والطاقة والغاز المسال والأدوية. والدرجات هي الأوستنيتية ذاتها كالماسورة الملحومة: 304L (1.4307) و316L (1.4404) لمعظم الأعمال، و321 (1.4541) و347 لـ 400–800 درجة، و310S للأفران، والديوبلكس 2205 للكلوريدات. وتتبع الأبعاد ASME B36.19M (NPS من ½ إلى 12 بجدولات 5S–160) أو المقاس المتري قطر × جدار (EN 10216-5، من 6 إلى 323,9 مم)؛ والأطراف سادة أو مشطوفة أو ملولبة. وتكلّف بلا لحام أكثر من الملحومة بالمقاس ذاته بـ 30–60 %، وتُصنع عادةً عند الطلب خارج المدى الشائع ½"–4" بجدولة 10S/40S الذي يحتفظ به شركاء المخزون. وحيث تسمح المواصفة بالماسورة الملحومة (A312 الملحومة، EN 10217-7) تكون هي الأرخص وغالباً الأكثر انتظاماً في الجدار؛ ونحن نورّد النوعين ونبيّن في الشهادة أيّهما.
جدول الأوزان — الأنبوب المدوّر بحسب القطر والجدار (كجم/م ولكل 6 أمتار)
أوزان بالمقاس المتري قطر × جدار؛ ولمقاسات NPS × الجدولة استعمل ASME B36.19M (مثلاً 2" بجدولة 40S = 60,3 × 3,91 مم بوزن 5,44 كجم/م).
| القطر الخارجي (مم) | الجدار (مم) | كجم/م | كجم لكل 6 أمتار |
|---|---|---|---|
| 20 | 1 | 0.473 | 2.84 |
| 20 | 1.2 | 0.562 | 3.37 |
| 20 | 1.5 | 0.691 | 4.15 |
| 20 | 2 | 0.897 | 5.38 |
| 20 | 2.5 | 1.09 | 6.54 |
| 20 | 3 | 1.271 | 7.63 |
| 21.3 | 1 | 0.506 | 3.04 |
| 21.3 | 1.2 | 0.601 | 3.61 |
| 21.3 | 1.5 | 0.74 | 4.44 |
| 21.3 | 2 | 0.962 | 5.77 |
| 21.3 | 2.5 | 1.171 | 7.03 |
| 21.3 | 3 | 1.368 | 8.21 |
| 22 | 1 | 0.523 | 3.14 |
| 22 | 1.2 | 0.622 | 3.73 |
| 22 | 1.5 | 0.766 | 4.6 |
| 22 | 2 | 0.997 | 5.98 |
| 22 | 2.5 | 1.215 | 7.29 |
| 22 | 3 | 1.42 | 8.52 |
| 25 | 1 | 0.598 | 3.59 |
| 25 | 1.2 | 0.712 | 4.27 |
| 25 | 1.5 | 0.878 | 5.27 |
| 25 | 2 | 1.146 | 6.88 |
| 25 | 2.5 | 1.401 | 8.41 |
| 25 | 3 | 1.644 | 9.86 |
| 26.9 | 1 | 0.645 | 3.87 |
| 26.9 | 1.2 | 0.768 | 4.61 |
| 26.9 | 1.5 | 0.949 | 5.69 |
| 26.9 | 2 | 1.241 | 7.45 |
| 26.9 | 2.5 | 1.52 | 9.12 |
| 26.9 | 3 | 1.786 | 10.72 |
| 28 | 1 | 0.673 | 4.04 |
| 28 | 1.2 | 0.801 | 4.81 |
| 28 | 1.5 | 0.99 | 5.94 |
| 28 | 2 | 1.295 | 7.77 |
| 28 | 2.5 | 1.588 | 9.53 |
| 28 | 3 | 1.868 | 11.21 |
| 30 | 1 | 0.722 | 4.33 |
| 30 | 1.2 | 0.861 | 5.17 |
| 30 | 1.5 | 1.065 | 6.39 |
| 30 | 2 | 1.395 | 8.37 |
| 30 | 2.5 | 1.713 | 10.28 |
| 30 | 3 | 2.018 | 12.11 |
| 32 | 1 | 0.772 | 4.63 |
| 32 | 1.2 | 0.921 | 5.53 |
| 32 | 1.5 | 1.14 | 6.84 |
| 32 | 2 | 1.495 | 8.97 |
| 32 | 2.5 | 1.837 | 11.02 |
| 32 | 3 | 2.167 | 13 |
| 33.7 | 1 | 0.815 | 4.89 |
| 33.7 | 1.2 | 0.972 | 5.83 |
| 33.7 | 1.5 | 1.203 | 7.22 |
| 33.7 | 2 | 1.579 | 9.47 |
| 33.7 | 2.5 | 1.943 | 11.66 |
| 33.7 | 3 | 2.294 | 13.76 |
| 35 | 1 | 0.847 | 5.08 |
| 35 | 1.2 | 1.01 | 6.06 |
| 35 | 1.5 | 1.252 | 7.51 |
| 35 | 2 | 1.644 | 9.86 |
| 35 | 2.5 | 2.024 | 12.14 |
| 35 | 3 | 2.392 | 14.35 |
| 38 | 1 | 0.922 | 5.53 |
| 38 | 1.2 | 1.1 | 6.6 |
| 38 | 1.5 | 1.364 | 8.18 |
| 38 | 2 | 1.794 | 10.76 |
| 38 | 2.5 | 2.211 | 13.27 |
| 38 | 3 | 2.616 | 15.7 |
| 40 | 1 | 0.972 | 5.83 |
| 40 | 1.2 | 1.16 | 6.96 |
| 40 | 1.5 | 1.439 | 8.63 |
| 40 | 2 | 1.893 | 11.36 |
| 40 | 2.5 | 2.336 | 14.02 |
| 40 | 3 | 2.765 | 16.59 |
| 42.4 | 1 | 1.031 | 6.19 |
| 42.4 | 1.2 | 1.232 | 7.39 |
| 42.4 | 1.5 | 1.528 | 9.17 |
| 42.4 | 2 | 2.013 | 12.08 |
| 42.4 | 2.5 | 2.485 | 14.91 |
| 42.4 | 3 | 2.945 | 17.67 |
| 44.5 | 1 | 1.084 | 6.5 |
| 44.5 | 1.2 | 1.294 | 7.76 |
| 44.5 | 1.5 | 1.607 | 9.64 |
| 44.5 | 2 | 2.118 | 12.71 |
| 44.5 | 2.5 | 2.616 | 15.7 |
| 44.5 | 3 | 3.102 | 18.61 |
| 48.3 | 1 | 1.178 | 7.07 |
| 48.3 | 1.2 | 1.408 | 8.45 |
| 48.3 | 1.5 | 1.749 | 10.49 |
| 48.3 | 2 | 2.307 | 13.84 |
| 48.3 | 2.5 | 2.853 | 17.12 |
| 48.3 | 3 | 3.386 | 20.32 |
| 50 | 1 | 1.221 | 7.33 |
| 50 | 1.2 | 1.459 | 8.75 |
| 50 | 1.5 | 1.812 | 10.87 |
| 50 | 2 | 2.392 | 14.35 |
| 50 | 2.5 | 2.958 | 17.75 |
| 50 | 3 | 3.513 | 21.08 |
| 50.8 | 1 | 1.241 | 7.45 |
| 50.8 | 1.2 | 1.483 | 8.9 |
| 50.8 | 1.5 | 1.842 | 11.05 |
| 50.8 | 2 | 2.431 | 14.59 |
| 50.8 | 2.5 | 3.008 | 18.05 |
| 50.8 | 3 | 3.572 | 21.43 |
| 54 | 1 | 1.32 | 7.92 |
| 54 | 1.2 | 1.578 | 9.47 |
| 54 | 1.5 | 1.962 | 11.77 |
| 54 | 2 | 2.591 | 15.55 |
| 54 | 2.5 | 3.208 | 19.25 |
| 54 | 3 | 3.812 | 22.87 |
| 57 | 1 | 1.395 | 8.37 |
| 57 | 1.2 | 1.668 | 10.01 |
| 57 | 1.5 | 2.074 | 12.44 |
| 57 | 2 | 2.74 | 16.44 |
| 57 | 2.5 | 3.394 | 20.36 |
| 57 | 3 | 4.036 | 24.22 |
| 60.3 | 1 | 1.477 | 8.86 |
| 60.3 | 1.2 | 1.767 | 10.6 |
| 60.3 | 1.5 | 2.197 | 13.18 |
| 60.3 | 2 | 2.905 | 17.43 |
| 60.3 | 2.5 | 3.6 | 21.6 |
| 60.3 | 3 | 4.283 | 25.7 |
| 63.5 | 1 | 1.557 | 9.34 |
| 63.5 | 1.2 | 1.862 | 11.17 |
| 63.5 | 1.5 | 2.317 | 13.9 |
| 63.5 | 2 | 3.064 | 18.38 |
| 63.5 | 2.5 | 3.799 | 22.79 |
| 63.5 | 3 | 4.522 | 27.13 |
| 70 | 1 | 1.719 | 10.31 |
| 70 | 1.2 | 2.057 | 12.34 |
| 70 | 1.5 | 2.56 | 15.36 |
| 70 | 2 | 3.388 | 20.33 |
| 70 | 2.5 | 4.204 | 25.22 |
| 70 | 3 | 5.007 | 30.04 |
| 76.1 | 1 | 1.871 | 11.23 |
| 76.1 | 1.2 | 2.239 | 13.43 |
| 76.1 | 1.5 | 2.788 | 16.73 |
| 76.1 | 2 | 3.692 | 22.15 |
| 76.1 | 2.5 | 4.584 | 27.5 |
| 76.1 | 3 | 5.463 | 32.78 |
| 80 | 1 | 1.968 | 11.81 |
| 80 | 1.2 | 2.356 | 14.14 |
| 80 | 1.5 | 2.933 | 17.6 |
| 80 | 2 | 3.886 | 23.32 |
| 80 | 2.5 | 4.827 | 28.96 |
| 80 | 3 | 5.755 | 34.53 |
| 84 | 1 | 2.068 | 12.41 |
| 84 | 1.2 | 2.475 | 14.85 |
| 84 | 1.5 | 3.083 | 18.5 |
| 84 | 2 | 4.086 | 24.52 |
| 84 | 2.5 | 5.076 | 30.46 |
| 84 | 3 | 6.054 | 36.32 |
| 88.9 | 1 | 2.19 | 13.14 |
| 88.9 | 1.2 | 2.622 | 15.73 |
| 88.9 | 1.5 | 3.266 | 19.6 |
| 88.9 | 2 | 4.33 | 25.98 |
| 88.9 | 2.5 | 5.381 | 32.29 |
| 88.9 | 3 | 6.42 | 38.52 |
ملحوم وفق EN 10217-7 / ASTM A554 (الزخرفي) وA312 (الضغط)؛ والكثافة 7,93 كجم/دسم³؛ والأطوال 6 أمتار.
الدرجات والمواصفات والتفاوتات
| الدرجة / المواصفة | الخضوع (ميجاباسكال) | ملاحظة |
|---|---|---|
| TP304L / 1.4307 | ≥ 170 (A312) / 200 (EN) | بلا لحام عامة وللمنشآت الملحومة |
| TP316L / 1.4404 | ≥ 170 / 200 | الخدمة الكلوريدية والكيماوية |
| TP321 / 1.4541 | ≥ 205 / 200 | مثبّتة، 400–800 °م، أنابيب مراجل |
| TP347 / 1.4550 | ≥ 205 | حرارة عالية ومجمّعات ملحومة |
| TP310S / 1.4845 | ≥ 205 | أفران حتى 1 000 °م |
| UNS S31803 / 1.4462 ديوبلكس | ≥ 450 | مياه بحر ومحلول ملحي وقوة عالية |
تختلف حدود A312 وEN 10216-5 اختلافاً طفيفاً؛ والماسورة ذات الشهادة المزدوجة تفي بالاثنتين.
بلا لحام أمام الملحومة
| الوجه | بلا لحام (A312 SMLS، EN 10216-5) | ملحومة (A312 WLD، EN 10217-7) |
|---|---|---|
| التصنيع | كتلة مثقوبة / مبثوقة ثم سحب بارد | شريط يُشكَّل ويُلحم TIG أو ليزر أو تردّد عالٍ ثم يُلدَّن |
| معامل الوصلة (ASME B31.3) | 1,0 | 0,85 (و1,0 بتصوير إشعاعي 100 %) |
| تفاوت الجدار | ±12,5 % (A312)، ±10 % (EN) | ±10 %؛ أكثر انتظاماً |
| السطح | منزوع القشرة بآثار سحب خفيفة | أملس مشتقّ من 2B |
| المقاسات | من ⅛" إلى 24"، جدولة 5S–XXS | من ½" إلى 48"، جدولة 5S–40S غالباً |
| السعر | الأساس + 30–60 % | الأساس |
| مهلة التوريد | ½"–4" شائعة من المخزون؛ وما عداها 4–8 أسابيع | مخزون حتى 8" |
| المواصفة المعتادة | ضغط عالٍ ومراجل ومبادلات وهيدروليك وأجهزة قياس | عمليات ومياه وأغذية ومنشآت |
الاختبار بالتيار الدوّامي أو بالموجات فوق الصوتية قياسي في الاثنتين؛ والاختبار الهيدروستاتي على كل ماسورة ضغط.
دليل الجدولة والضغط
| NPS | القطر الخارجي (مم) | Sch 10S | Sch 40S | Sch 80 | Sch 160 |
|---|---|---|---|---|---|
| ½" | 21,3 | 2,11 مم · 240 بار | 2,77 · 320 | 3,73 · 450 | 4,78 · 600 |
| 1" | 33,4 | 2,77 · 200 | 3,38 · 245 | 4,55 · 340 | 6,35 · 490 |
| 2" | 60,3 | 2,77 · 110 | 3,91 · 155 | 5,54 · 225 | 8,74 · 370 |
| 3" | 88,9 | 3,05 · 80 | 5,49 · 150 | 7,62 · 210 | 11,13 · 320 |
| 4" | 114,3 | 3,05 · 60 | 6,02 · 125 | 8,56 · 185 | 13,49 · 300 |
| 6" | 168,3 | 3,40 · 45 | 7,11 · 100 | 10,97 · 160 | 18,26 · 275 |
| 8" | 219,1 | 3,76 · 40 | 8,18 · 90 | 12,70 · 140 | 23,01 · 265 |
يجب حساب ضغوط التصميم على الحرارة الفعلية وبدل التآكل والكود؛ والقيم هنا للاسترشاد فقط.
الأطوال والمخزون
المقاسات من ½" إلى 4" بجدولتَي 10S و40S بالدرجتين 304L و316L محفوظة لدى شركاء المخزون للشحن خلال 1–2 أسبوع؛ أما الجدولة 80 و160 والمقاسات الأكبر و321 / 347 / 310S والديوبلكس وأنابيب المبادلات فهي طلبات مصنع تستغرق 4–8 أسابيع. الأطوال عشوائية 5–7 أمتار أو ثابتة 6 أمتار؛ والأطراف سادة أو مشطوفة 30°.
القصّ والتشطيب الطرفي واللحام
قصّ بمنشار بارد أو شريطي، وتشطيب طرفي آلي بزاوية 30–37,5° للحام التناكبي؛ وجذر TIG بتطهير أرجون وسلك مطابق (ER308L أو ER316L أو ER347 للدرجة 321) ثم تخليل؛ بلا تسخين مسبق وبحرارة بينية ≤ 150 درجة. ويُثنى الأنبوب صغير التجويف على مثنيات بمغزل؛ والماسورة سميكة الجدار بالحثّ. ويُورَّد أنبوب الهيدروليك وأجهزة القياس مُلدَّناً لامعاً لملحقات الضغط (من نوع Swagelok) ويجب ألا يُخدش.
أين تُستعمل
- خطوط العمليات والهيدروليك والبخار عالية الضغط
- أنابيب المراجل والمحمّصات والمبادلات الحرارية
- شبكات المصافي والبتروكيماويات ومصانع الأسمدة
- خطوط أجهزة القياس وخطوط النبض (صغيرة التجويف)
- شبكات الغاز المسال والخدمة الكرايوجينية والبحر المفتوح
- خطوط الأدوية والأغذية فائقة النقاء (مُلدَّنة لامعة)
بلا لحام أم ملحومة — متى تدفع الفرق
إن طلبها الكود أو الضغط أو الحرارة فلا نقاش في بلا لحام؛ أما لمياه العمليات والمجاري الهوائية وخطوط الأغذية والمنشآت فالملحومتان ماسورة 304 وماسورة 316L أرخص وأكثر انتظاماً في الجدار. أما الكربونية بلا لحام للأعمال ذاتها فعلى صفحة الماسورة بلا لحام.
السعر
تُسعَّر ماسورة الستانلس بلا لحام بالمتر أو بالطن بحسب الدرجة والمقاس والجدولة — أعلى من الملحومة بـ 30–60 % — وتتبع النيكل؛ والنطاقات أدناه استرشادية FOB إسطنبول للمدى الشائع بجدولة 10S–40S بالدرجتين 304L و316L. أما الجدولات الثقيلة والدرجات الخاصة وأنابيب A213 فتُسعَّر بنداً بنداً.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة

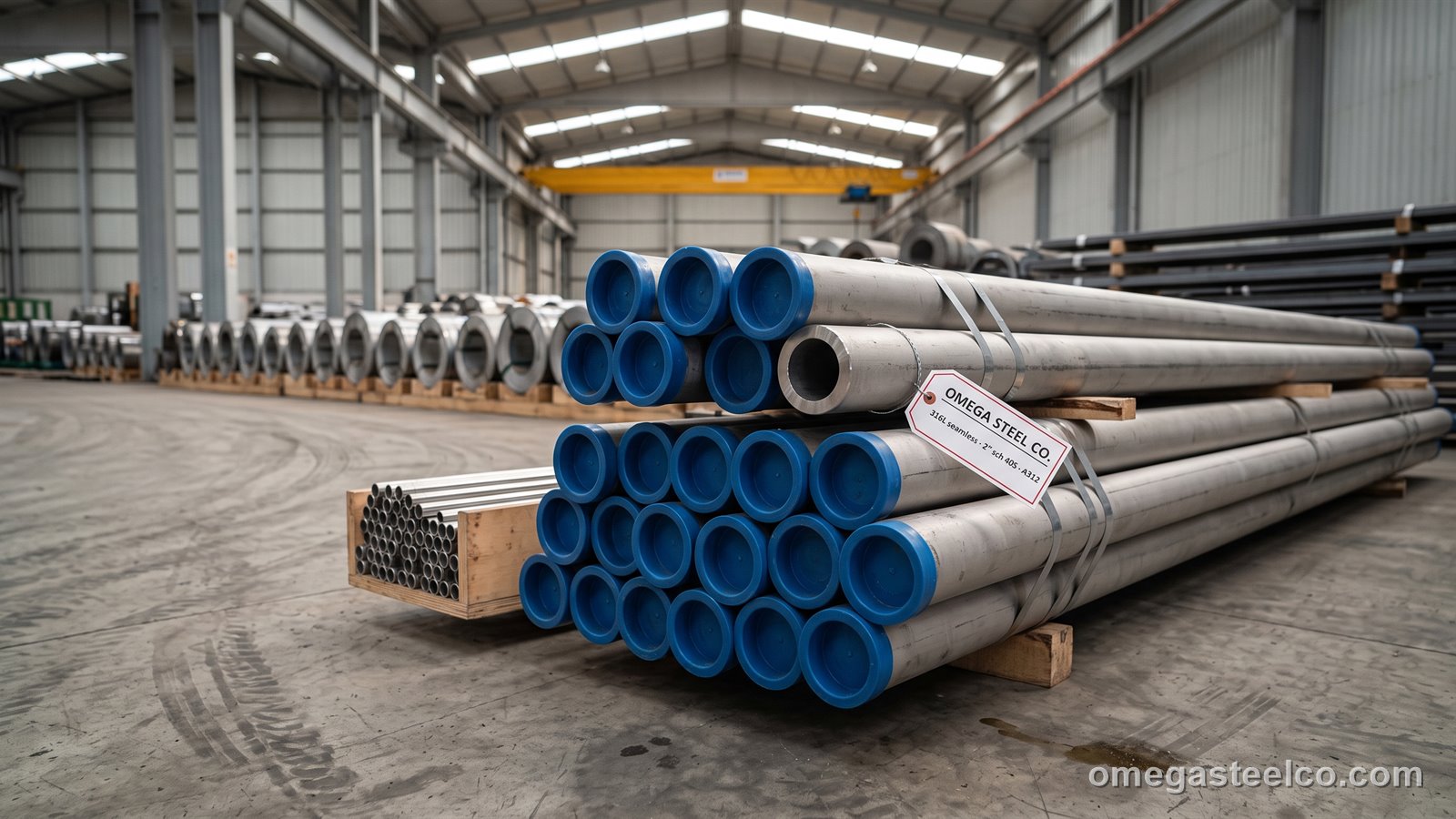

تُشحن الماسورة بلا لحام في حزم مربوطة بسدادات بلاستيكية طرفية وغلاف PE يقي هواء البحر، على عوارض خشبية، موسومة برقم الصبّة والمقاس والجدولة والدرجة؛ وأنبوب القياس صغير التجويف في صناديق خشبية. وتأخذ حاوية 20' من 15 إلى 20 طناً، و40' HC من 22 إلى 25 طناً من الماسورة بطول 6 أمتار. البند الجمركي 7304.41 / 7304.49.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 300 كجم (مقاسات مختلطة) |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وإفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو |
| مدة التوريد | المقاسات الشائعة 1–2 أسبوع عبر شركاء المخزون؛ وطلب المصنع 4–8 أسابيع |
| التغليف | حزم بسدادات طرفية، مغلّفة بـ PE، مربوطة على عوارض خشبية؛ وصغير التجويف في كراتين |
| الحاوية / الشاحنة | 20' ≈ 15–20 طناً؛ 40' HC ≈ 22–25 طناً |
| المستندات | فاتورة، قائمة تعبئة، EN 10204 3.1، شهادة منشأ؛ و3.2 وPED عند الطلب |
| الدفع | 30 % مقدماً والرصيد مقابل نسخة بوليصة الشحن؛ اعتماد مستندي بالاطلاع فوق 100 طن |
الشهادات
تُشحن كل صبّة بشهادة EN 10204 3.1 (التركيب والشدّ والصلادة واختبارَي التسطيح والتوسيع والاختبار الهيدروستاتي والتيار الدوّامي أو الموجات فوق الصوتية) وفق A312 / A213 / EN 10216-5؛ وتُرتَّب عند الطلب معاينة 3.2 من Lloyd's أو BV أو TÜV، وشهادة مواد PED 2014/68/EU، واختبار التآكل بين الحبيبات (ASTM A262 E)، والمطابقة لـ NACE MR0175.
كيفية الطلب
حدّد الدرجة، وNPS × الجدولة أو القطر × الجدار، والمواصفة (A312 أو A213 أو EN 10216-5)، والطول وتشطيب الطرف، والكمية بالأمتار، والشهادة (3.1 أو 3.2 أو PED أو NACE MR0175 للخدمة الحامضية)، ومتطلّبات الاختبار (هيدروستاتي، تيار دوّامي/موجات، تآكل بين الحبيبات).
المعايير
- ASTM A312 / A312M — seamless and welded austenitic pipe
- ASTM A213 — seamless boiler and heat-exchanger tubes
- EN 10216-5 — seamless stainless tubes for pressure purposes
- ASME B36.19M; EN 10204 3.1 / 3.2; PED
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: 1.4404 · 1.4307 · 1.4541
الأسئلة الشائعة
ما الفرق بين الماسورة بلا لحام والملحومة؟
بلا لحام تُسحب من كتلة مصمتة بلا لحام، فتنال معامل وصلة 1,0 في تصميم الضغط وتصلح للضغوط والحرارات العالية؛ أما الملحومة فتُشكَّل من شريط وتكلّف أقلّ بـ 30–60 % وجدارها أكثر انتظاماً.
ما المواصفة التي تغطّي الماسورة بلا لحام؟
ASTM A312 (المواسير) وA213 (أنابيب المراجل والمبادلات) في النظام الأمريكي؛ وEN 10216-5 في الأوروبي. والماسورة ذات الشهادة المزدوجة تفي بالاثنتين.
ما المقاسات المتاحة؟
من ½" إلى 12" (قطر 21,3–323,9 مم) بجدولات من 10S إلى 160، وأنبوب صغير التجويف 6–50 مم؛ والمقاسات ½"–4" بجدولة 10S/40S بالدرجتين 304L و316L متاحة عادةً خلال 1–2 أسبوع.
هل الماسورة بلا لحام أقوى من الملحومة؟
الفولاذ واحد؛ لكن بلا لحام يُحتسب لها الجدار كاملاً (E = 1,0) في التصميم بالكود وليس فيها لحام يُفحص، ولهذا تُشترط عند الضغوط والحرارات الأعلى.
كم سعر ماسورة الستانلس بلا لحام؟
أعلى من الملحومة بالمقاس ذاته بـ 30–60 %، وتُسعَّر بالمتر — راجع النطاقات الاسترشادية أعلاه.
