ما هي كمرات IPN؟
IPN (أي I-Profil Normal وفق DIN 1025-1) هي الكمرة الأوروبية الكلاسيكية من مطلع القرن العشرين: الأوجه الداخلية للشفاه تميل بمقدار 14 %، وأنصاف أقطار الوصل كبيرة، والعصب سميك، والشفة ضيقة. والرقم هو العمق بالمليمتر. وبالمقارنة مع IPE ذات الشفاه المتوازية التي حلّت محلها في الستينيات، تكون IPN عند العمق نفسه أثقل بنسبة 15–35 % وتتفوق بوضوح في طاقة القصّ في العصب وفي جساءة اللَيّ — ولهذا بقيت في قواعد المكائن ومسارات الأوناش وكمرات العربات المعلّقة وفي كل رسم أقدم من يوروكود. وللميل كلفة عملية: فالوصلات المبرغية تحتاج فلكات مائلة (أو يُفرَز وجه الشفة)، والكتائف تجلس على وصلة منحنية. وفي تركيا ودول الكومنولث ما زال المقطع يُسمى NPI (أي المقطع I العادي) وتدرفله كارديمير وإتشداش في المدى 80–600 مم. والخامات هي نفسها خامات IPE: S235JR وS275JR من المخزن، وS355J2 حسب الطلب.
أبعاد IPN ووزن المتر
| التسمية | h (مم) | b (مم) | tw (مم) | tf (مم) | كجم/م | كجم لـ 12 م | أسياخ في الطن (12 م) |
|---|---|---|---|---|---|---|---|
| IPN 80 | 80 | 42 | 3.9 | 5.9 | 5.94 | 71 | 14 |
| IPN 100 | 100 | 50 | 4.5 | 6.8 | 8.34 | 100 | 10 |
| IPN 120 | 120 | 58 | 5.1 | 7.7 | 11.1 | 133 | 8 |
| IPN 140 | 140 | 66 | 5.7 | 8.6 | 14.3 | 172 | 6 |
| IPN 160 | 160 | 74 | 6.3 | 9.5 | 17.9 | 215 | 5 |
| IPN 180 | 180 | 82 | 6.9 | 10.4 | 21.9 | 263 | 4 |
| IPN 200 | 200 | 90 | 7.5 | 11.3 | 26.2 | 314 | 3 |
| IPN 220 | 220 | 98 | 8.1 | 12.2 | 31.1 | 373 | 3 |
| IPN 240 | 240 | 106 | 8.7 | 13.1 | 36.2 | 434 | 2 |
| IPN 260 | 260 | 113 | 9.4 | 14.1 | 41.9 | 503 | 2 |
| IPN 280 | 280 | 119 | 10.1 | 15.2 | 47.9 | 575 | 2 |
| IPN 300 | 300 | 125 | 10.8 | 16.2 | 54.2 | 650 | 2 |
| IPN 320 | 320 | 131 | 11.5 | 17.3 | 61.0 | 732 | 1 |
| IPN 340 | 340 | 137 | 12.2 | 18.3 | 68.0 | 816 | 1 |
| IPN 360 | 360 | 143 | 13.0 | 19.5 | 76.1 | 913 | 1 |
| IPN 380 | 380 | 149 | 13.7 | 20.5 | 84.0 | 1 008 | 1 |
| IPN 400 | 400 | 155 | 14.4 | 21.6 | 92.4 | 1 109 | 1 |
| IPN 450 | 450 | 170 | 16.2 | 24.3 | 115 | 1 380 | 1 |
| IPN 500 | 500 | 185 | 18.0 | 27.0 | 141 | 1 692 | 1 |
| IPN 550 | 550 | 200 | 19.0 | 30.0 | 166 | 1 992 | 1 |
| IPN 600 | 600 | 215 | 21.6 | 32.4 | 199 | 2 388 | 1 |
tf هي سماكة الشفة المتوسطة (فالأوجه الداخلية تميل بمقدار 14 %). السماحات وفق EN 10024: العمق ±2–4 مم، والوزن ±4–6 %.
الخامات والمواصفات
| الخامة | حد الخضوع (ميجاباسكال) | الصدم | الاستعمال |
|---|---|---|---|
| S235JR | 235 | 27 جول عند +20 °م | الإنشاءات العامة والداخلية |
| S275JR | 275 | 27 جول عند +20 °م | خامة المخزن لمعظم الكمرات |
| S355J2 | 355 | 27 جول عند −20 °م | المنشآت الثقيلة والديناميكية والمناخ البارد |
| S355J0 / K2 | 355 | 0 / −20 °م (40 جول) | حسب الطلب |
| A572 Gr. 50 / A992 | 345 | عند الطلب | المشاريع المصمَّمة وفق ASTM |
تُشهَّد القطاعات وفق EN 10025-2 (خامات S) أو ASTM A6/A572/A992؛ وعلامة CE وفق EN 10025-1. وخامة المخزن هي S275JR؛ أما S235JR وS355J2 فتتوفران في المقاسات الشائعة أو تُدرفلان حسب الطلب.
الأطوال والسماحات والمخزون
الأطوال 6 و12 م (+100/−0 مم)؛ ونخزّن IPN 80–300 بخامتي S235JR/S275JR في ديلوفاسي، ونطلب 320–600 من برنامج المصنع (1–3 أسابيع). السماحات وفق EN 10024: العمق ±2 مم (حتى 180) إلى ±4 مم (من 400)، وعرض الشفة ±2–3 مم، والوزن ±4–6 %. والقصّ بالطول ±5 مم قياسياً، و±2 مم عند الطلب.
القصّ والخرم والجلفنة
نقصّ على مناشير شريطية، مستقيماً أو بزاوية؛ ونخرم الثقوب عبر الشفة المائلة، ونوفّر فلكات مائلة لتعويض الميل عند الطلب؛ وننفّذ التعشيق ولحام الصفائح الطرفية في الورشة. وبسبب ميل الشفة نوصي بالخرم بالمثقاب لا بالتخريم بالضغط. والجلفنة بالغمس وفق EN ISO 1461 (والوصلات السميكة تتجلفن جيداً) أو السفع مع التأسيس.
أين تُستعمل
- ترميم المباني الصناعية القديمة وتوسعتها
- كمرات العربات المعلّقة أحادية السكة ومسارات الأوناش الخفيفة
- قواعد المكائن وأساسات المكابس
- العتبات وكمرات إطارات الأبواب في البناء بالطوب
- المباني الزراعية والورش في البلقان ودول الكومنولث
- دعامات المناجم والأنفاق (أقواس IPN)
IPN أم IPE
العمق واحد والشفاه مختلفة: IPN مائلة وIPE متوازية. وIPE أخف بنسبة 15–35 % عند طاقة الانحناء نفسها وتُربَط بالبراغي بنظافة، ولهذا يستعملها كل تصميم جديد — انظر كمرات IPE. وتُختار IPN حين يُستبدَل المقطع بمثله في منشأ قائم، أو حين تسير عربة على الشفة السفلية (فالميل يمركز العجلات)، أو حين تنصّ المواصفة صراحة على NPI / DIN 1025. ولا تخلط بينهما في صف واحد من الكمرات — فالأعماق متساوية لكن عرض الشفاه والجساءة يختلفان.
السعر
تشترك IPN مع IPE في قائمة أسعار القطاعات المدرفلة: والنطاق أدناه هو المدى الاسترشادي للشهر بشرط FOB إسطنبول للطن؛ وتحمل المقاسات الكبيرة زيادة طفيفة بسبب انخفاض كميات المصنع.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة

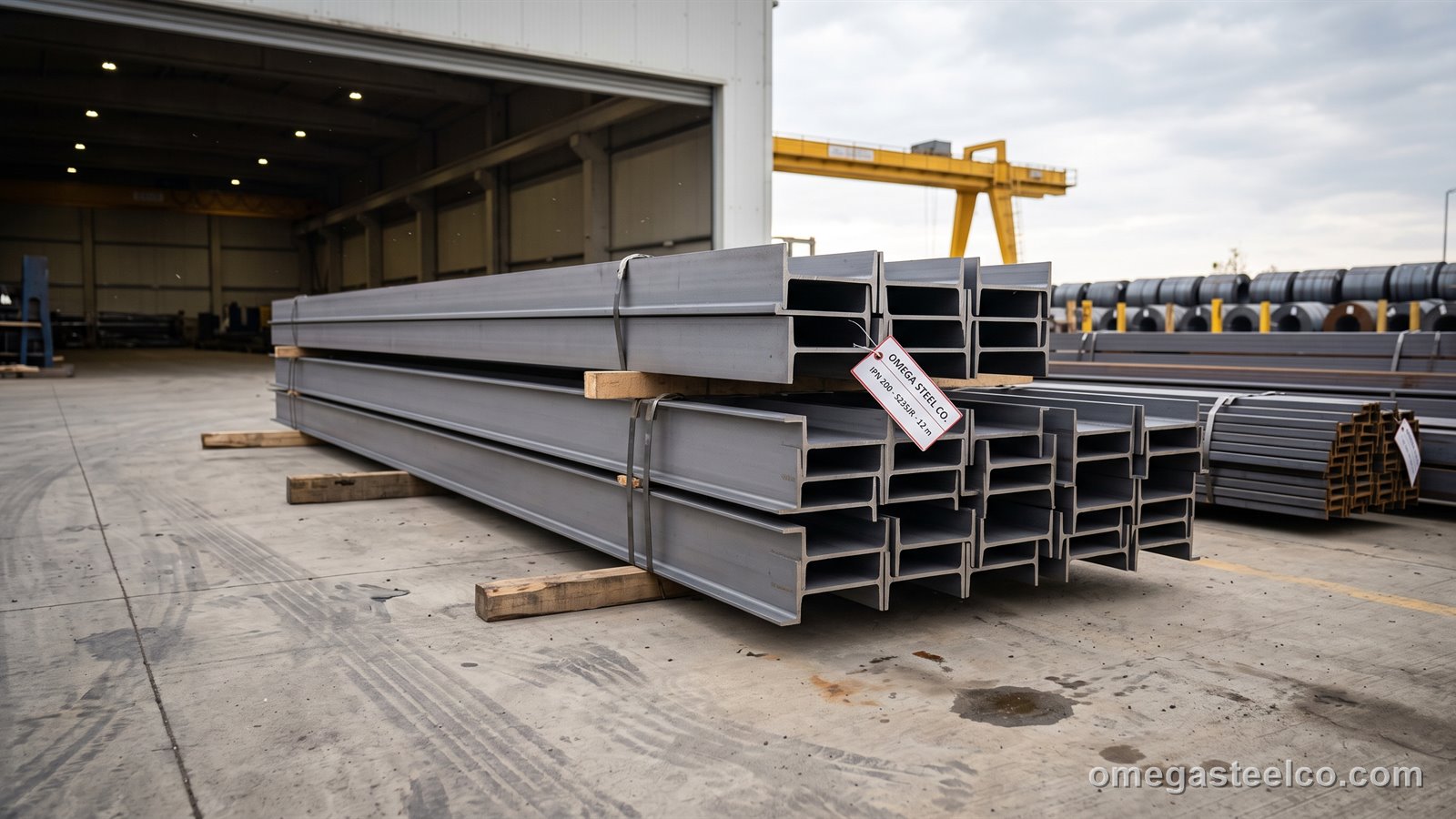

نحزم كمرات IPN في ربطات مربوطة من مقاس واحد وطول واحد (نحو 1–2 طن للربطة بطول 6 م، و2–3 أطنان بطول 12 م)، وعليها بطاقة بالمقاس والخامة ورقم الصهرة. وربطات الـ6 م تملأ حاوية 40' HC بـ24–25 طناً؛ أما ربطات الـ12 م فتُشحن على فلات-راك أو شحناً عاماً من دريندجه. البند الجمركي 7216.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 10 طن (تُقبل المقاسات المشكّلة) |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو |
| مدة التوريد | المخزون IPN 80–300: 3–7 أيام عمل؛ وIPN 320–600: 1–3 أسابيع |
| التغليف | ربطات 1–3 طن، مربوطة ومعلّمة ببطاقة |
| الحاوية / الشاحنة | حاوية 40' HC ≈ 24–25 طن بطول 6 م؛ والأطوال 12 م على فلات-راك أو شحناً عاماً |
| المستندات | فاتورة، قائمة تعبئة، شهادة EN 10204 3.1، إقرار CE، شهادة منشأ؛ وSASO / SONCAP / PVoC عند الطلب |
| الدفع | 30 % مقدماً والباقي مقابل صورة بوليصة الشحن؛ اعتماد مستندي بالاطلاع فوق 100 طن |
الشهادات
تُشحن كمرات IPN بشهادات EN 10204 3.1 مطابَقة مع بطاقات الربطات، ومع إقرار الأداء CE؛ وتُطلَب شهادات المعاينة 3.2 من هيئة تصنيف لكل دفعة حين يقتضي المشروع ذلك.
كيفية الطلب
أرسل المقاس (رقم IPN/NPI) والخامة والطول أو قائمة القصّ والكمية وأي خرم أو طلاء؛ ونؤكد المخزون أو موعد المصنع خلال يوم عمل واحد.
المعايير
- EN 10365:2017 / DIN 1025-1 — dimensions
- EN 10024 — tolerances (tapered-flange I)
- EN 10025-2 — S235JR, S275JR, S355J2
- EN 10025-1 — CE marking
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: S235JR · S275JR · S355J2
الأسئلة الشائعة
ما الفرق بين IPN وIPE؟
شفاه IPN مائلة بميل 14 % وعصبها أسمك؛ أما IPE فشفاهها متوازية وهي أخف بنسبة 15–35 % عند العمق نفسه. وIPE هي القياس الحديث، بينما تُستعمل IPN لمطابقة التصاميم القديمة.
ما هو المقطع NPI؟
الاسم التركي وفي دول الكومنولث لكمرة IPN — أي المقطع I العادي وفق DIN 1025-1.
كم تزن IPN 200؟
26.2 كجم/م — أي 314 كجم للسيخ بطول 12 م؛ وIPN 100 تزن 8.34 كجم/م، وIPN 300 تزن 54.2 كجم/م.
هل يمكن ربط كمرات IPN بالبراغي؟
نعم، مع فلكات مائلة تحت رؤوس البراغي أو الصواميل لتعويض ميل الشفة البالغ 14 %؛ واللحام يُغني عن هذه المسألة.
