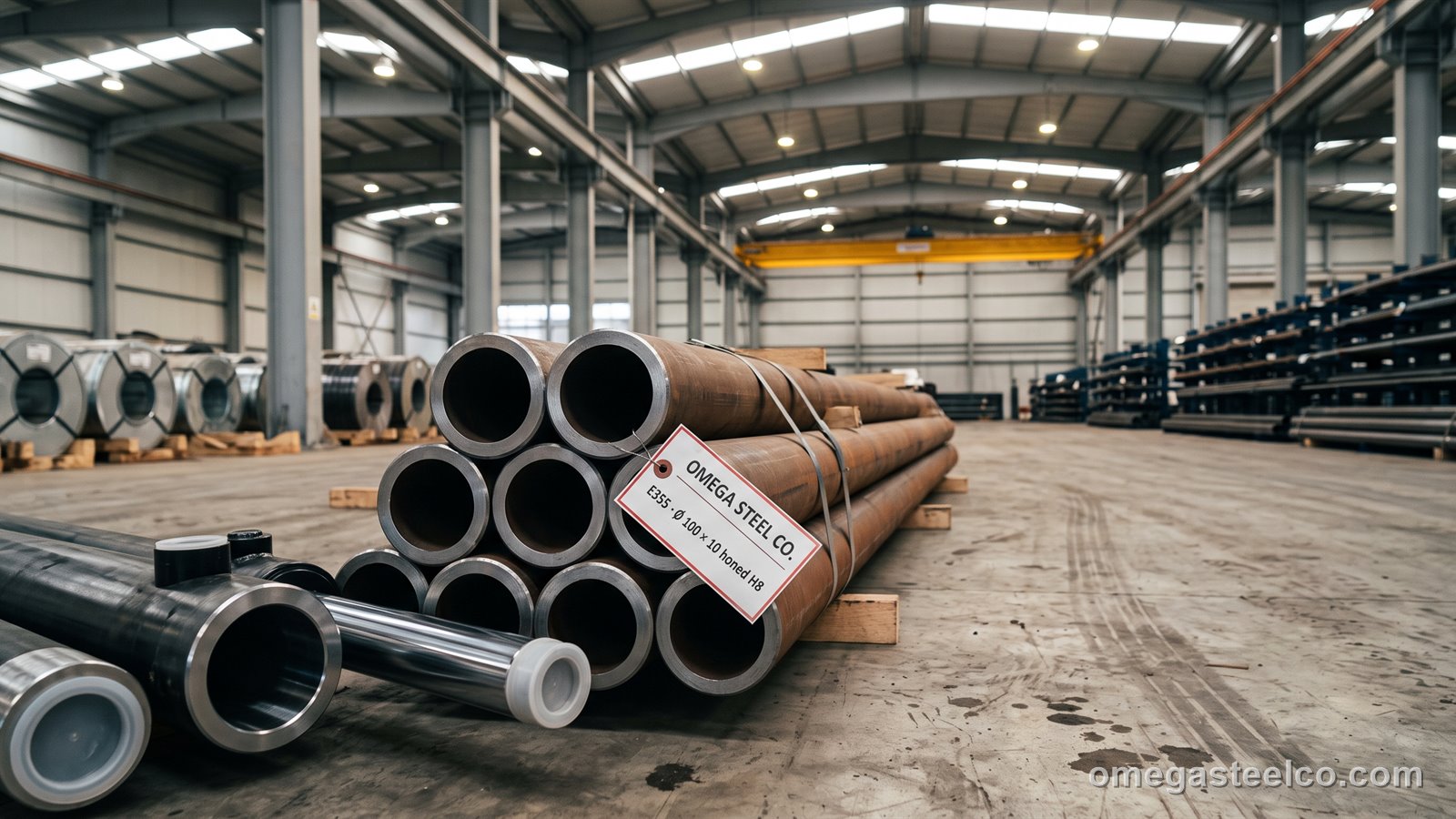

ما هو أنبوب ST52 بلا لحام
ST52 هو الاسم القديم في DIN (ST52-3 وفق DIN 1629 للمنهاة على الساخن بلا لحام، وDIN 2391 للمسحوبة على البارد) لفولاذ الكربون-منغنيز ناعم الحبيبات الذي تسمّيه EN اليوم E355 — فالحرف E للهندسة، و355 ميجاباسكال أدنى خضوع، ورقم المادة 1.0580 — وهو حصان العمل في الماسورة الميكانيكية بلا لحام. وهو ليس درجة ضغط (فتلك P355) ولا مقطعاً مجوّفاً إنشائياً (فذاك S355J2H): بل يحدّده مهندسو الميكانيك للقطع التي تُخرط وتُصقل وتُخرّم وتُدار وتُلحم داخل الماكينات، ومزاياه المقاومة مع قابلية خراطة جيدة، وجدار نظيف بلا لحام يمكن تخريمه إلى تفاوت أسطوانة، وتوافر بكل مقاس من قطر 20 إلى 406 مم بجدران حتى 40 مم وأكثر. وثلاث صور من المنتج تغطي السوق. فالماسورة المنهاة على الساخن (EN 10297-1 بحالة +AR أو +N) هي الصورة سميكة الجدار للأغراض العامة لخراطة الحلقات والجلب والمحاور والبكرات وأجزاء الماكينات الإنشائية، بتفاوتات سخيّة وسطح عليه قشرة. والماسورة المسحوبة على البارد (EN 10305-1، وE355+SR مزالة الإجهاد، و+N مسوّاة، و+C قاسية) لامعة وضيّقة التفاوت (قطر خارجي ±0,1–0,3 مم)، وهي المادة الابتدائية لأسطوانات الهيدروليك والهواء: مصقولة (تجويف H8 وخشونة ≤ 0,4 ميكرون) أو مقشوطة ومكبوسة بالبكرة (SRB بخشونة ≤ 0,2)، جاهزة للقصّ على طول الشوط ولحام السدادات، مع قضيب مكروم من الفولاذ نفسه لقضبان المكابس. والصورة الثالثة ماسورة ميكانيكية سميكة الجدار للخراطة — تُختار بدل القضيب المصمت لتوفير 30–60 % من المادة حين تكون القطعة مجوّفة. وE355 يُلحم كما S355 (بلا تسخين مسبق دون جدار 20 مم)، ويُخرط جيداً، ويقبل التقسية الحثّية أو النترتة لمقاومة البلى. ونخزّن مقاسات الأسطوانات المسحوبة والمصقولة بتجاويف 40–200 مم والمنهاة على الساخن بأقطار 60–219 مم، ونجلب الأكبر والخاص من مصانع أوروبية وآسيوية.
الأنبوب بلا لحام — المقاسات المخزّنة (كجم/م)
المقاسات العامة بلا لحام؛ أما الماسورة الميكانيكية وماسورة الأسطوانات من E355 فتُسعَّر بالقطر الخارجي × الجدار من مديَي مقاسات EN 10297 / 10305 — والأوزان وفق EN 10220.
| المقاس الاسمي | القطر الخارجي (مم) | الجدار (مم) | كجم/م |
|---|---|---|---|
| ½" | 21.3 | 2 | 0.95 |
| ½" | 21.3 | 7.1 | 2.49 |
| ¾" | 26.9 | 2.3 | 1.4 |
| ¾" | 26.9 | 6.3 | 3.2 |
| 1" | 33.7 | 2.6 | 1.99 |
| 1" | 33.7 | 7.1 | 4.66 |
| 1¼" | 42.4 | 3.2 | 3.09 |
| 1½" | 48.3 | 3.2 | 3.56 |
| 1½" | 48.3 | 9.53 | 9.11 |
| 2" | 60.3 | 3.6 | 5.03 |
| 2" | 60.3 | 9.53 | 11.93 |
| 2½" | 76.1 | 3.6 | 6.44 |
| 3" | 88.9 | 4 | 8.38 |
| 4" | 114.3 | 4.5 | 12.19 |
| 5" | 139.7 | 5 | 16.61 |
| 12" | 323.9 | 8 | 62.32 |
| 355.6 | 8 | 68.58 | |
| 457 | 9.53 | 105.16 | |
| 610 | 9.53 | 141.12 |
وفق EN 10216-1/2 (P235TR2 وP235GH) وASTM A106 Gr. B؛ وبقية السماكات بطلب من المصنع.
الدرجات والمواصفات والتفاوتات
| الدرجة / المواصفة | حد الخضوع (ميجاباسكال) | ملاحظة |
|---|---|---|
| E355 (1.0580) — EN 10297-1 +N | 355 | ماسورة ميكانيكية منهاة على الساخن = ST52-3 وفق DIN 1629 |
| E355+SR — EN 10305-1 | 450 (نمطي) | مسحوبة على البارد مزالة الإجهاد؛ ماسورة أسطوانات الهيدروليك = ST52 BK+S |
| E355+N — EN 10305-1 | 355 | مسحوبة على البارد مسوّاة؛ للّحام والحني |
| E355+C — EN 10305-1 | ≥ 520 | مسحوبة على البارد قاسية؛ للبكرات والأعمدة |
| E235 / E275 (ST37 / ST44) | 235 / 275 | ماسورة ميكانيكية أخفّ |
| E470 / 20MnV6 | 470 | مقاومة أعلى، عند الطلب |
تركيب E355: كربون ≤ 0,22، وسيليكون ≤ 0,55، ومنغنيز ≤ 1,60، وفوسفور/كبريت ≤ 0,025. ولا يُستعمل في تصميم الضغط — فلذلك تُستعمل ماسورة P235GH / P355NH.
ماسورة أسطوانات الهيدروليك — المقاسات والتفاوتات
| التجويف (مم) | القطر الخارجي × الجدار | تفاوت التجويف | خشونة التجويف (ميكرون) | الاستقامة | الاستعمال |
|---|---|---|---|---|---|
| 40 | 50 × 5 | H8 | ≤ 0,4 صقلاً / ≤ 0,2 بالبكرة | ≤ 0,3 مم/م | أسطوانات صغيرة وزراعية |
| 50 | 60 × 5 / 63 × 6,5 | H8 | كما سبق | ≤ 0,3 مم/م | القلّابات واللوادر |
| 63 | 75 × 6 / 80 × 8,5 | H8 | كما سبق | ≤ 0,3 مم/م | الحفّارات والمكابس |
| 80 | 90 × 5 / 95 × 7,5 / 100 × 10 | H8 | كما سبق | ≤ 0,3 مم/م | آليات البناء |
| 100 | 115 × 7,5 / 120 × 10 | H8 | كما سبق | ≤ 0,3 مم/م | الرافعات والمكابس |
| 125 | 140 × 7,5 / 150 × 12,5 | H8 | كما سبق | ≤ 0,3 مم/م | المكابس الثقيلة والتعدين |
| 160 | 180 × 10 / 190 × 15 | H8 / H9 | كما سبق | ≤ 0,5 مم/م | المعدّات الثقيلة |
| 200 | 220 × 10 / 230 × 15 | H9 | كما سبق | ≤ 0,5 مم/م | عند الطلب |
التجاويف والجدران الأخرى وفق EN 10305-1 وISO 4394؛ وتُورَّد الماسورة بطول 6 أمتار أو مقصوصة على طول الشوط مع سماح. والقضيب المكروم E355 / CK45 للمكابس عند الطلب.
الأطوال والتوافر
ماسورة الأسطوانات المصقولة والمكبوسة بالبكرة بالتجاويف الشائعة (40–160 مم) وE355 المنهاة على الساخن بأقطار 60,3–219,1 × 5–20 مم متوفرة لدينا ولدى شركاء المخزون للإرسال خلال أسبوع إلى أسبوعين؛ أما المقاسات الأكبر والأثقل وحالات +C / +N المسحوبة على البارد فتأتي من المصنع خلال 4–8 أسابيع. ونقصّ على الطول بمناشيرنا؛ والماسورة المصقولة تُقصّ بحماية للأطراف.
الخراطة والصقل واللحام والمعالجة الحرارية
تُخرط E355 بحرّية بسرعات الفولاذ السريع أو الكربيد لفولاذ 355 ميجاباسكال؛ وتُخرَّم الماسورة المنهاة على الساخن وتُصقل لصنع الأسطوانات حيث لا تتوفر ماسورة مصقولة مخزّنة (بسماح 1,5–3 مم على التجويف). وتُلحم بمواد G3Si1 / E42 بلا تسخين مسبق دون جدار 20 مم، وتُزال إجهادات الأسطوانات الملحومة عند 550–600 درجة إذا كان التجويف سيُصقل بعد ذلك. وتُقسّى حثّياً أو تُنترت لمقاومة البلى؛ ولا يجوز تسخين ماسورة +SR فوق 500 درجة وإلا فقدت استقامتها. وتُسحب وتُحنى ماسورة +N؛ أما +SR فلا تُحنى إلا بأنصاف أقطار كبيرة.
أين يُستعمل
- براميل أسطوانات الهيدروليك والهواء (مصقولة / مكبوسة بالبكرة)
- قضبان المكابس والمحاور والأعمدة والبكرات
- الجلب والحلقات والقطع المجوّفة المخروطة
- مكوّنات الرافعات والحفّارات والمكابس والآلات الزراعية
- بكرات السيور الناقلة والبكرات الحاملة
- الماسورة سميكة الجدار لأجزاء الماكينات الإنشائية
ST52 بلا لحام أم S355J2H أم P355
المقاطع المجوّفة S355J2H هي النسخة الإنشائية الملحومة (أو المنهاة على الساخن) للمباني والهياكل — أرخص وليست للخراطة؛ وماسورة P355NH / P265GH (ماسورة الغلاية) هي نسخة الضغط بضمانات الحرارة المرتفعة. أما E355 / ST52 فماسورة مهندس الميكانيك؛ وللماسورة الميكانيكية الأخفّ انظر E235 بلا لحام في صفحة الأنبوب بلا لحام.
السعر
تُسعَّر E355 بلا لحام بالطن أو بالمتر حسب الصورة (منهاة على الساخن، مسحوبة على البارد، مصقولة) والمقاس والجدار، تبعاً لقائمة الأنابيب بلا لحام؛ أما ماسورة الأسطوانات المصقولة فتُسعَّر بالمتر وتحمل أكبر فارق. والنطاقات أدناه استرشادية FOB إسطنبول للماسورة الميكانيكية المنهاة على الساخن ولماسورة الأسطوانات المصقولة.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة
تُشحن الماسورة الميكانيكية في حزم مربوطة من 1 إلى 2 طن على خشب بسدادات أطراف وغلاف بولي إيثيلين؛ أما المصقولة والمسحوبة على البارد فتُسدّ أطرافها وتُغلَّف فرادى وتُعبّأ في صناديق خشبية أو حزم مبطّنة ليصل التجويف والسطح سليمين. و18–22 طناً لكل 20'، و24–26 طناً لكل 40' HC بطول 6 أمتار؛ والجدران الأثقل تملأ الحاوية بالوزن. البند الجمركي 7304.39 / 7304.59.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 500 كجم (مقاسات مختلطة) |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وإفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو |
| مدة التوريد | مقاسات الأسطوانات والمقاسات الشائعة أسبوع إلى أسبوعين؛ وطلب المصنع 4–8 أسابيع |
| التغليف | حزم على خشب بسدادات أطراف وغلاف بولي إيثيلين؛ والماسورة المصقولة مسدودة ومغلّفة فرادى |
| الحاوية / الشاحنة | 20' ≈ 18–22 طناً؛ 40' HC ≈ 24–26 طناً |
| المستندات | فاتورة، قائمة تعبئة، EN 10204 3.1، شهادة منشأ؛ و3.2 عند الطلب |
| الدفع | 30 % مقدماً والرصيد مقابل نسخة بوليصة الشحن؛ اعتماد مستندي بالاطلاع فوق 100 طن |
الشهادات
تُشحن ماسورة E355 بشهادة EN 10204 3.1 (تركيب الصبّة والشدّ والصلادة وحالة التوريد +SR / +N / +C والأبعاد) وفق EN 10297-1 أو EN 10305-1؛ وتضيف المصقولة تقرير قياس التجويف والخشونة؛ ومشاهدة 3.2 والفحص بالموجات فوق الصوتية عند الطلب لمكوّنات الرافعات والتعدين.
كيفية الطلب
حدّد E355 والصورة (EN 10297-1 منهاة على الساخن؛ وEN 10305-1 بحالة +SR / +N / +C؛ ومصقولة أو مكبوسة بالبكرة بتفاوت التجويف)، والقطر الخارجي × الجدار أو التجويف × الجدار، والطول أو الأطوال المقصوصة، والكمية، والشهادة، وأي متطلبات للاستقامة أو السطح أو الصلادة؛ ويمكن لصانعي الأسطوانات إرسال مخطط الأسطوانة.
المعايير
- EN 10297-1 — seamless circular tubes for mechanical engineering (E355, hot-finished)
- EN 10305-1 — cold-drawn seamless precision tubes (E355+SR / +N / +C)
- DIN 1629 / DIN 2391 (historic ST52-3 / ST52 BK+S)
- ISO 4394 / ISO 6020 honed cylinder tube; EN 10204 3.1
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: E355 · S355J2H · P235GH
الأسئلة الشائعة
ما هو أنبوب ST52 بلا لحام؟
ماسورة ميكانيكية بلا لحام من فولاذ ناعم الحبيبات بمقاومة 355 ميجاباسكال يُسمّى اليوم E355 (1.0580) — منهاة على الساخن (EN 10297-1) أو مسحوبة على البارد (EN 10305-1) — وتُستعمل لأسطوانات الهيدروليك والأعمدة والبكرات والقطع المخروطة. وST52-3 هو الاسم التاريخي في DIN.
ما مكافئ ماسورة ST52 في EN؟
E355 (المادة 1.0580): وEN 10297-1 للمنهاة على الساخن (= DIN 1629 ST52-3)، وEN 10305-1 بحالات E355+SR / +N / +C للمسحوبة على البارد (= DIN 2391 ST52 BK+S / NBK / BK).
ما الماسورة المصقولة؟
ماسورة E355+SR مسحوبة على البارد صُقل تجويفها إلى تفاوت H8 وخشونة ≤ 0,4 ميكرون (أو قُشط وكُبس بالبكرة إلى ≤ 0,2)، فتصلح مباشرةً برميلَ أسطوانة هيدروليكية.
هل تصلح ماسورة ST52 لأنابيب الضغط أو للإنشاءات؟
هي درجة ميكانيكية بلا اعتماد للضغط أو للإنشاءات؛ فاستعمل ماسورة P235GH / P355NH للضغط والمقاطع المجوّفة S355J2H للإنشاءات.
أي المقاسات متوفرة في المخزون؟
ماسورة الأسطوانات المصقولة بتجاويف 40–160 مم وE355 المنهاة على الساخن بأقطار 60,3–219,1 × 5–20 مم خلال أسبوع إلى أسبوعين؛ والمقاسات الأكبر والخاصة خلال 4–8 أسابيع من المصنع.
