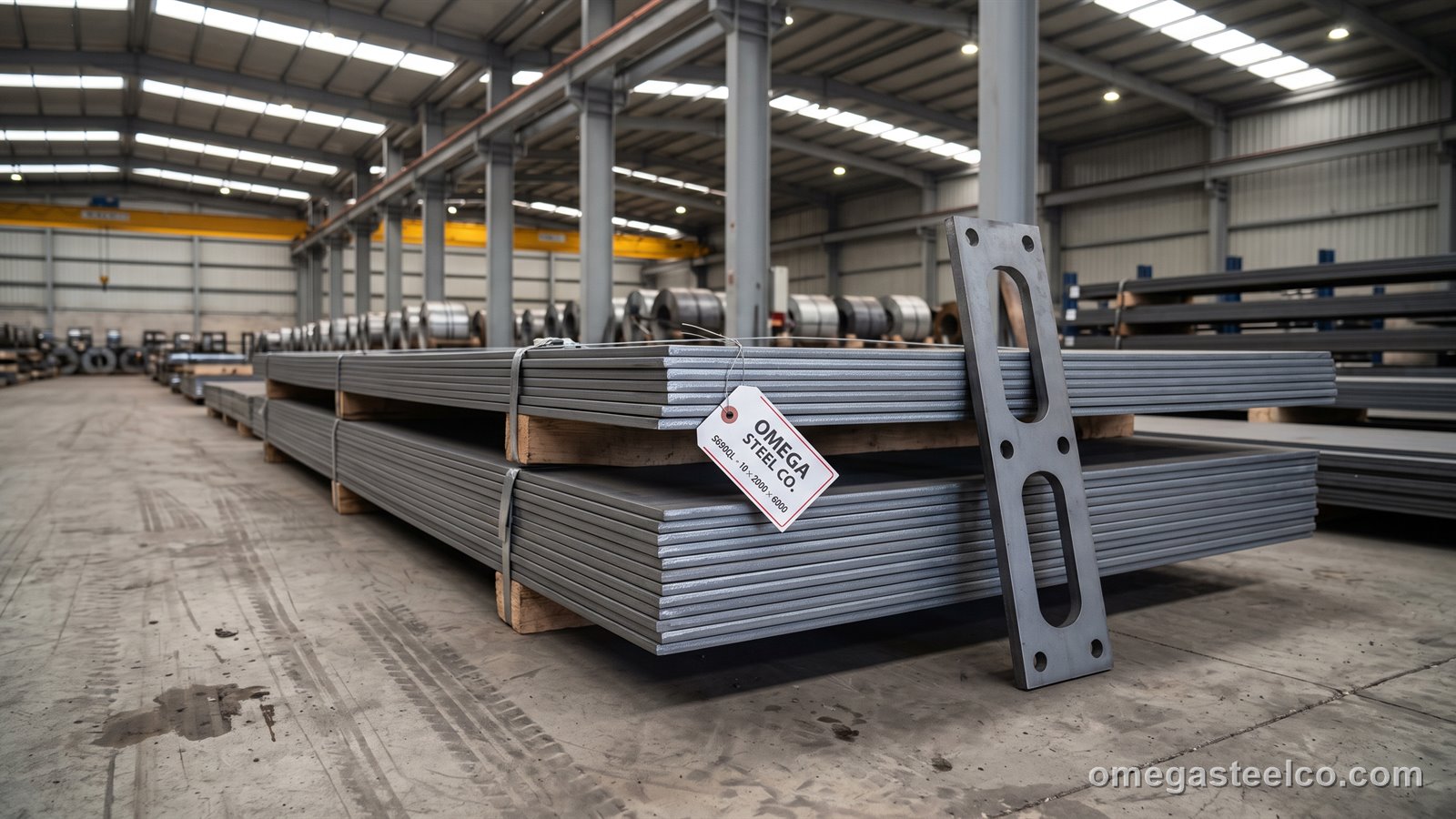

ما هو لوح S690QL
يرد S690QL في EN 10025-6 (الفولاذ الإنشائي عالي حد الخضوع في حالة التروية والمراجعة): الحرف S للإنشائي، و690 ميجاباسكال هو حد الخضوع الأدنى حتى 50 مم، وQ تعني التروية مع المراجعة، وL تعني اختبار الصدم عند −40 °م (بينما Q وحدها تعني −20 °م وQL1 تعني −60 °م). رقم المادة 1.8928. والسبيكة منخفضة الكربون (≤ 0,20 %) دقيقة الحبيبات مع كروم وموليبدنوم ونيكل وبورون، تُروّى بالماء بعد الدرفلة ثم تُراجَع حتى تصل إلى مارتنزيت مراجَع متين. من هنا يأتي حد خضوع يعادل ضعف S355 مع استطالة تتجاوز 14 % وقابلية لحام كاملة — ولهذا هي درجة *إنشائية* تحمل علامة CE ولها قواعد تصميم في اليوروكود (EN 1993-1-12)، وهو ما لا يتوفر في لوح التآكل. في أي حساب يحكمه الانحناء أو الاستقرار يمكن أن يخفّ العنصر المصنوع من S690QL بنحو 40–50 %، وهذا يُسترد أضعافًا في ذراع الونش (وصول أطول بالثقل الموازن نفسه) وفي المقطورة (حمولة صافية أكبر) وفي الرافعة التلسكوبية وفي الإنشاءات التعدينية. والسوق تقوده الأسماء التجارية: Strenx 700 وWeldox 700 من SSAB، وDillimax 690 من Dillinger، وXABO 690 وN-A-XTRA 700 من thyssenkrupp، وRaex Optim 700 وAldur 700 من voestalpine؛ وكلها معتمدة على أنها S690QL، والشهادة هي ما نعرضه. تصل سماكات المصانع 4–160 مم، ونحن نخزّن ونقصّ 6–60 مم.
التركيب الكيميائي
| العنصر | C | Si | Mn | P | S | Cr | Ni | Mo | V | B | Cu |
|---|---|---|---|---|---|---|---|---|---|---|---|
| الحد الأقصى % | ≤ 0,20 | ≤ 0,80 | ≤ 1,70 | ≤ 0,020 | ≤ 0,010 | ≤ 1,50 | ≤ 2,00 | ≤ 0,70 | ≤ 0,12 | ≤ 0,005 | ≤ 0,50 |
المكافئ الكربوني ≤ 0,65 حتى 50 مم بحسب EN 10025-6؛ وفي الدرجات التجارية يقع عادة بين 0,40 و0,55 حتى 20 مم، وهو ما يجعلها قابلة للّحام بتسخين مسبق معتدل.
الخواص الميكانيكية
| السماكة | حد الخضوع ReH الأدنى (ميجاباسكال) | مقاومة الشد Rm (ميجاباسكال) | الاستطالة A / الصدم |
|---|---|---|---|
| 3–50 مم | 690 | 770–940 | A ≥ 14 %؛ KV ≥ 30 جول عند −40 °م (QL) |
| > 50–100 مم | 650 | 760–930 | A ≥ 14 % |
| > 100–150 مم | 630 | 710–900 | A ≥ 14 % |
| S690Q | نفسه | نفسه | KV ≥ 30 جول عند −20 °م |
| S690QL1 | نفسه | نفسه | KV ≥ 30 جول عند −60 °م |
| الصلادة (نموذجي) | — | ≈ 240–290 برينل | ليست درجة مقاومة للتآكل |
الدرجات المكافئة
| المنظومة | الدرجة | ملاحظة |
|---|---|---|
| EN 10025-6 | S690QL (1.8928) | المواصفة نفسها |
| SSAB | Strenx 700 E / Weldox 700 | اسم تجاري |
| Dillinger | Dillimax 690 T | اسم تجاري |
| thyssenkrupp | XABO 690، N-A-XTRA 700 | اسم تجاري |
| voestalpine | Aldur 700 QL | اسم تجاري |
| ASTM | A514 Grade Q / A709 HPS 100W (تقريبًا) | إنشائي مروَّى ومراجَع أمريكي |
| JIS | SHY685 / HW700 (تقريبًا) | |
| GB | Q690D / Q690E | صيني |
توفير الوزن مقابل S355
| S355J2 | ما يعادله S690QL | التوفير في الوزن | قطعة نموذجية |
|---|---|---|---|
| 10 مم | 6 مم | 40 % | جانب شاسيه مقطورة |
| 15 مم | 8 مم | 47 % | لوح ذراع ونش |
| 20 مم | 10 مم | 50 % | جناح عارضة رفع |
| 25 مم | 12–15 مم | 40–50 % | ذراع حفّار أو قدم استناد |
| 40 مم | 20–25 مم | 38–50 % | إنشاء تعديني أو هيكل مكبس |
حين يحكم الانحراف أو الاستقرار يقلّ التوفير (معامل المرونة E واحد في كل أنواع الفولاذ) — تحقّق حسب EN 1993-1-12؛ كما أن الوصلات الملحومة المحكومة بالكلال لا تستفيد من ارتفاع حد الخضوع.
مدى السماكات والمقاسات المخزونة
| السماكة | العرض × الطول | التوفّر |
|---|---|---|
| 6–12 مم | 2 000 / 2 500 × 6 000 / 12 000 | أسماء تجارية من المخزون |
| 15–30 مم | 2 000 / 2 500 × 6 000 | مخزون ومصنع |
| 40–60 مم | 2 000 / 2 500 × 6 000 | طلب مصنع 5–8 أسابيع |
| قطع مشغّلة | ليزر حتى 25 مم، بلازما حتى 60 مم، حسب DXF | من 500 كجم |
الوزن لكل م² ولكل لوح
| السماكة | كجم/م² | 1 500 × 6 000 (كجم) | 2 000 × 6 000 (كجم) | 2 500 × 12 000 (كجم) |
|---|---|---|---|---|
| 6 مم | 47,1 | 424 | 565 | 1 413 |
| 8 مم | 62,8 | 565 | 754 | 1 884 |
| 10 مم | 78,5 | 707 | 942 | 2 355 |
| 12 مم | 94,2 | 848 | 1 130 | 2 826 |
| 15 مم | 117,8 | 1 060 | 1 413 | 3 533 |
| 20 مم | 157,0 | 1 413 | 1 884 | 4 710 |
| 25 مم | 196,3 | 1 766 | 2 355 | 5 888 |
| 30 مم | 235,5 | 2 120 | 2 826 | 7 065 |
| 40 مم | 314,0 | 2 826 | 3 768 | 9 420 |
| 50 مم | 392,5 | 3 533 | 4 710 | 11 775 |
| 60 مم | 471,0 | 4 239 | 5 652 | 14 130 |
الأوزان اسمية — وسماح المصنع حسب EN 10029 فئة A يضيف حتى +4 % في الألواح الرقيقة؛ والفوترة بالوزن النظري ما لم يُتفق على غير ذلك.
اللحام والقصّ والتشكيل
الحم بعمليات منخفضة الهيدروجين (MAG بسلك مصمت أو محشو بمسحوق معدني، أقطاب قاعدية، قوس مغمور) بمواد مكافئة المقاومة (فئة G 69 / E 69) حيث يجب أن يبلغ خط اللحام 690 ميجاباسكال، أو بمواد أدنى مقاومة (G 46–55) في الوصلات الأقل حرجًا لكسب متانة أعلى؛ والتسخين المسبق 75–125 °م فوق نحو 15 مم من اللوح أو عند سماكة مجمّعة 40 مم، ودرجة ما بين التمريرات ≤ 200 °م، والمدخل الحراري 0,8–2,0 كيلوجول/مم — فالحرارة الزائدة تُضعف المنطقة المتأثرة حراريًا إلى ما دون 690 ميجاباسكال. لا تُجرى معالجة حرارية بعد اللحام، ولا يجوز التطبيع ولا التقويم باللهب فوق 550 °م. الثني على البارد بنصف قطر ≥ 3 × t عرضيًا (4 × t طوليًا) مع حواف منظّفة؛ والبلازما والليزر يقصّان دون تسخين حتى 20 مم؛ والثقب بعدد كوبالتي سريع القطع أو كربيدي.
أين يُستعمل
- أذرع وامتدادات وأقدام استناد الأوناش المتحركة والزاحفة
- المقطورات الخفيفة وشاسيهات وصناديق القلّابات
- أذرع الرافعات التلسكوبية ومنصات الرفع
- عوارض الرفع والسبريدر ومعدات المناولة
- إنشاءات التعدين والمحاجر والأنفاق
- المكابس وهياكل الماكينات ومعدات النقل الثقيل
S690QL مقابل S355J2 وAR400
S355J2 هو اللوح الإنشائي اليومي؛ أما S690QL فيمنح ضعف حد الخضوع مقابل علاوة تقارب 60–80 % على الطن، ولذلك يُسترد توفير الوزن كلما كان الهيكل يتحرك أو يرفع حمولة. وAR400 أصلد (400 برينل مقابل ≈ 260) لكنه بلا حد خضوع مضمون ولا علامة CE — يُختار لمقاومة التآكل بينما يُختار S690QL لحمل الأحمال. وللقطع الرقيقة المنتجة من اللفائف يبقى S700MC بديلًا قريب المقاومة (ترموميكانيكي حتى 12 مم).
السعر
يُسعَّر S690QL باللوح أو بالقطعة المشغّلة لا بنطاق قائمة؛ ويحدّد السعرَ الاسمُ التجاري والسماكة والتونّاج ونوع الشهادة (3.1 أو 3.2)، وهو يتبع ألواح مصانع التروية الأوروبية. أرسل كشف المقاسات ليصلك عرض ثابت خلال يوم عمل.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة
تعبئة تصدير لوح S690QL على شكل رزم فوق عوارض: حتى 5 أطنان للرزمة، مع أشرطة فولاذية وزوايا خشبية وأرقام صبّة مطبوعة وقائمة تعبئة تحيل إلى شهادات 3.1. تستوعب الحاوية 40 قدمًا HC 24–25 طنًا من لوح 6 م، بينما تُحمَّل الألواح القصيرة 20 طنًا في حاوية 20 قدمًا. أما اللوح الطويل والثقيل فيُشحن على فلات-راك أو كبضاعة عامة عبر دريندجه. الرمز الجمركي 7208.51 / 7208.52.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | لوح واحد (القطع المشغّلة من 500 كجم) |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وأفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو |
| مدة التوريد | من المخزون 3–7 أيام عمل؛ طلب مصنع 5–8 أسابيع |
| التغليف | ألواح على عوارض خشبية مع أشرطة ربط وأرقام صبّة مطبوعة؛ القطع المشغّلة على منصات |
| الحاوية / الشاحنة | 20 قدمًا ≈ 20 طنًا؛ 40 قدمًا HC ≈ 24 طنًا من لوح 6 م |
| المستندات | فاتورة، قائمة تعبئة، شهادة EN 10204 3.1 (و3.2 عند الطلب)، شهادة منشأ؛ SASO / SONCAP / PVoC عند الطلب |
| الدفع | 30 % مقدمًا والباقي مقابل نسخة بوليصة الشحن؛ اعتماد مستندي بالاطلاع للطلبات فوق 100 طن |
الشهادات والاختبارات
يُسلَّم لوح S690QL بشهادة مصنع EN 10204 3.1 تتضمن رقم الصبّة وتحليل المغرفة ونتائج الشد والصدم وحالة التوريد. أما اعتماد 3.2 من جهة مستقلة (Lloyd's أو BV أو TÜV أو SGS) والفحص بالموجات فوق الصوتية حسب EN 10160 واختبارات شاربي عند درجات أدنى فتُطلب مع الدفعة.
كيفية الطلب
حدّد S690QL (أو QL1 أو Q، أو اسمًا تجاريًا بعينه)، والسماكة × العرض × الطول أو ملف DXF، والكمية، ونوع الشهادة (3.1، و3.2 لمعدات الرفع)، وبيّن أي متطلبات لإجراءات اللحام أو للصدم تتجاوز المعتاد.
المعايير
- EN 10025-6 — S690QL (1.8928), S690Q (1.8931), S690QL1 (1.8988)
- EN 1993-1-12 — design of high-strength steel structures
- EN 10029 tolerances
- EN 10204 3.1 / 3.2
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: S690QL · S355J2 · S460MC
الأسئلة الشائعة
ما هو فولاذ S690QL؟
فولاذ إنشائي مروَّى ومراجَع حسب EN 10025-6 بحد خضوع أدنى 690 ميجاباسكال وصدم 30 جول عند −40 °م (المادة 1.8928) — ضعف مقاومة S355؛ يُستعمل في الأوناش والمقطورات والأذرع ومعدات الرفع.
ماذا تعني QL في S690QL؟
الحرف Q يشير إلى حالة التوريد بعد التروية والمراجعة، وL إلى اختبار الصدم عند −40 °م (بينما Q وحدها تعني −20 °م وQL1 تعني −60 °م).
ما مكافئ Strenx 700 / Weldox 700؟
كلاهما اسم تجاري من SSAB معتمد على أنه EN 10025-6 S690QL؛ وDillimax 690 وXABO 690 وN-A-XTRA 700 وAldur 700 مكافئات من مصانع أخرى.
هل S690QL قابل للّحام؟
نعم، بعمليات منخفضة الهيدروجين ومدخل حراري مضبوط (0,8–2 كيلوجول/مم) وتسخين مسبق من نحو 15 مم فصاعدًا وبلا معالجة حرارية بعد اللحام؛ وتُختار مواد الحشو مكافئة أو أدنى مقاومة حسب الوصلة.
ما الفرق بين S690QL وHardox 400؟
S690QL درجة إنشائية بحد خضوع مضمون وعلامة CE وصلادة نحو 260 برينل؛ وHardox 400 درجة تآكل عند 400 برينل بلا حد خضوع مضمون. الأولى تحمل الحمل والثانية تقاوم الحكّ.
كم يكلّف لوح S690QL؟
أعلى من S355 بنحو 60–80 % للطن، ويُسعَّر باللوح عند الطلب — أرسل كشف المقاسات.
