ما هو لوح P235GH
الدرجة P235GH هي الدرجة الأساس في EN 10028-2: فالحرف P للضغط، و235 لحدّ الخضوع الأدنى بالميجاباسكال، وG للخواص الأخرى، وH للحرارة المرتفعة. وهي فولاذ كربوني مهدّأ بالألومنيوم ودقيق الحبيبات (كربون ≤ 0,16 % ومنغنيز 0,60–1,20 %) يُورَّد مُسوّى أو مُدرفلاً تسويةً، وميزته الفارقة إجهاد إثبات 0,2 % معتمَد عند الحرارة المرتفعة: 198 ميجاباسكال عند 100 درجة، و165 عند 200، و136 عند 300، و116 عند 400، للّوح حتى 16 مم. وهذا الجدول هو ما يعمل به مصمّم المرجل، ولهذا يجب استعمال P235GH — لا S235JR الأرخص — في أي جزء من غلاف معدّة ضغط وفق PED أو AD 2000. وسلفها في DIN كان H I (DIN 17155)؛ ويقارنها مستعملو ASTM بـ A285 الدرجة C أو A516 الدرجة 55. وهي عملياً تغطّي الطرف منخفض الضغط من السوق: مراجل المياه الساخنة، ومراجل البخار حتى نحو 10 بار، والسخّانات، وخزانات الهواء، وأغلفة المبادلات عند حرارة معتدلة، حيث تهمّ قابلية التشكيل الممتازة (الشفّ والتقبيب وتثقيب ألواح المواسير) أكثر من القوة.
التركيب الكيميائي
| العنصر | C | Si | Mn | P | S | Al | Cr | Cu | Mo | Ni | N |
|---|---|---|---|---|---|---|---|---|---|---|---|
| أقصى % (مغرفة) | ≤ 0,16 | ≤ 0,35 | 0,60–1,20 | ≤ 0,025 | ≤ 0,015 | ≥ 0,020 | ≤ 0,30 | ≤ 0,30 | ≤ 0,08 | ≤ 0,30 | ≤ 0,012 |
النيوبيوم ≤ 0,010 والتيتانيوم ≤ 0,03 والفاناديوم ≤ 0,02؛ ومجموع الكروم والنحاس والموليبدينوم والنيكل ≤ 0,70. والمكافئ الكربوني ≤ 0,35 عادةً.
الخواص الميكانيكية
| السماكة | الخضوع ReH الأدنى (ميجاباسكال) | الشدّ Rm (ميجاباسكال) | الاستطالة A الدنيا | الصدم KV |
|---|---|---|---|---|
| ≤ 16 مم | 235 | 360–480 | 24 % | 27 جول عند +20 °م (و40 جول طولياً) |
| > 16–40 مم | 225 | 360–480 | 24 % | 27 جول عند +20 °م |
| > 40–60 مم | 215 | 360–480 | 24 % | 27 جول عند +20 °م |
| Rp0,2 عند 100 / 200 / 300 / 400 °م (حتى 16 مم) | 198 / 165 / 136 / 116 | — | — | — |
الدرجات المكافئة
| النظام | الدرجة | ملاحظة |
|---|---|---|
| DIN 17155 | H I | السلف المباشر |
| ASTM | A285 Gr. C / A516 Gr. 55 | خضوع A516-55 هو 205 ميجاباسكال |
| JIS G3103 | SB410 | |
| GB 713 | Q245R | |
| BS 1501 | 161-360A | تاريخية |
| ISO 9328-2 | P235GH |
مدى السماكات ومقاسات المخزون
| السماكة | العرض × الطول | التوافر |
|---|---|---|
| 3–6 مم | 1 500 / 2 000 × 6 000 | عند الطلب 1–3 أسابيع |
| 8–20 مم | 2 000 / 2 500 × 6 000–12 000 | عند الطلب 1–3 أسابيع |
| 25–60 مم | 2 000 / 2 500 × 6 000 | عند الطلب 2–4 أسابيع |
الوزن للمتر المربع وللّوح
| السماكة | كجم/م² | 1 500 × 6 000 (كجم) | 2 000 × 6 000 (كجم) | 2 500 × 12 000 (كجم) |
|---|---|---|---|---|
| 3 مم | 23,6 | 212 | 283 | 707 |
| 4 مم | 31,4 | 283 | 377 | 942 |
| 5 مم | 39,3 | 353 | 471 | 1 178 |
| 6 مم | 47,1 | 424 | 565 | 1 413 |
| 8 مم | 62,8 | 565 | 754 | 1 884 |
| 10 مم | 78,5 | 707 | 942 | 2 355 |
| 12 مم | 94,2 | 848 | 1 130 | 2 826 |
| 15 مم | 117,8 | 1 060 | 1 413 | 3 533 |
| 20 مم | 157,0 | 1 413 | 1 884 | 4 710 |
| 25 مم | 196,3 | 1 766 | 2 355 | 5 888 |
| 30 مم | 235,5 | 2 120 | 2 826 | 7 065 |
| 40 مم | 314,0 | 2 826 | 3 768 | 9 420 |
| 50 مم | 392,5 | 3 533 | 4 710 | 11 775 |
| 60 مم | 471,0 | 4 239 | 5 652 | 14 130 |
الأوزان اسمية — وتفاوت المصنع وفق EN 10029 الفئة A يضيف حتى +4 % على اللوح الرقيق؛ والفوترة على الوزن النظري ما لم يُتّفق على غير ذلك.
اللحام والقصّ والتشكيل
تُلحم P235GH كفولاذ طريّ جيد لكن بانضباط أكواد المراجل: إجراءات مؤهَّلة (EN ISO 15614-1)، ومستهلكات قاعدية منخفضة الهيدروجين (أقطاب قاعدية E38/E42 وسلك G3Si1)، بلا تسخين مسبق دون 30 مم وبـ 50–75 درجة فوقها؛ وتشترط معظم الأكواد معالجةً حرارية بعد اللحام عند 550–600 درجة فوق جدار 30–35 مم. وتُشفَّه وتُقبَّب على البارد إلى نصف قطر 1,5 × t، وتُشكَّل ساخنةً بحرّية عند 900–1 000 درجة تتبعها تسوية عند 890–920؛ وتُثقَب ألواح المواسير وتُوسَّع نظيفاً بفضل البنية دقيقة الحبيبات. وتُجلخ حواف القصّ بالبلازما 1–2 مم على حدود الضغط.
أين يُستعمل
- أغلفة وألواح أطراف مراجل المياه الساخنة والبخار منخفض الضغط
- ألواح المواسير وألواح مواسير الدخان
- السخّانات وخزانات التخزين المؤقّت
- خزانات الهواء وأوعية الهواء المضغوط
- أغلفة المبادلات الحرارية حتى 400 درجة
- الأوتوكلافات وأوعية العمليات الصغيرة
P235GH أمام P265GH
تزيد P265GH في الخضوع 13 % (265 مقابل 235 ميجاباسكال) وتحمل منحنى حرارة مرتفعة أفضل بالنسبة ذاتها بفارق سعر نحو 20 دولاراً للطن، ولهذا صارت هي لوح المراجل القياسي وصارت P235GH خياراً حيث يثبّت التصميم الدرجةَ أصلاً أو حيث يُراد أقصى قابلية تشكيل للّوح الرقيق. وكلتاهما تُطلب من المصانع ذاتها؛ كما نحتفظ بـ P265GH بمخزون محدود.
السعر
تُسعَّر P235GH بعلاوة درجة المراجل نحو 180 دولاراً للطن فوق أساس S235JR — فاختبارات الحرارة المرتفعة والتوريد المُسوّى أغلى من التركيب نفسه. والنطاق أدناه هو مدى الشهر الاسترشادي FOB إسطنبول؛ وتُضاف معاينة 3.2 والفحص بالموجات لكل طن.
نطاقات الأسعار من قائمة التصدير الأسبوعية (سبتمبر 2026)، FOB إسطنبول، كميات حاويات كاملة، بدون شحن أو شهادات. السعر النهائي حسب المشروع خلال يوم عمل واحد.
التصدير والتعبئة

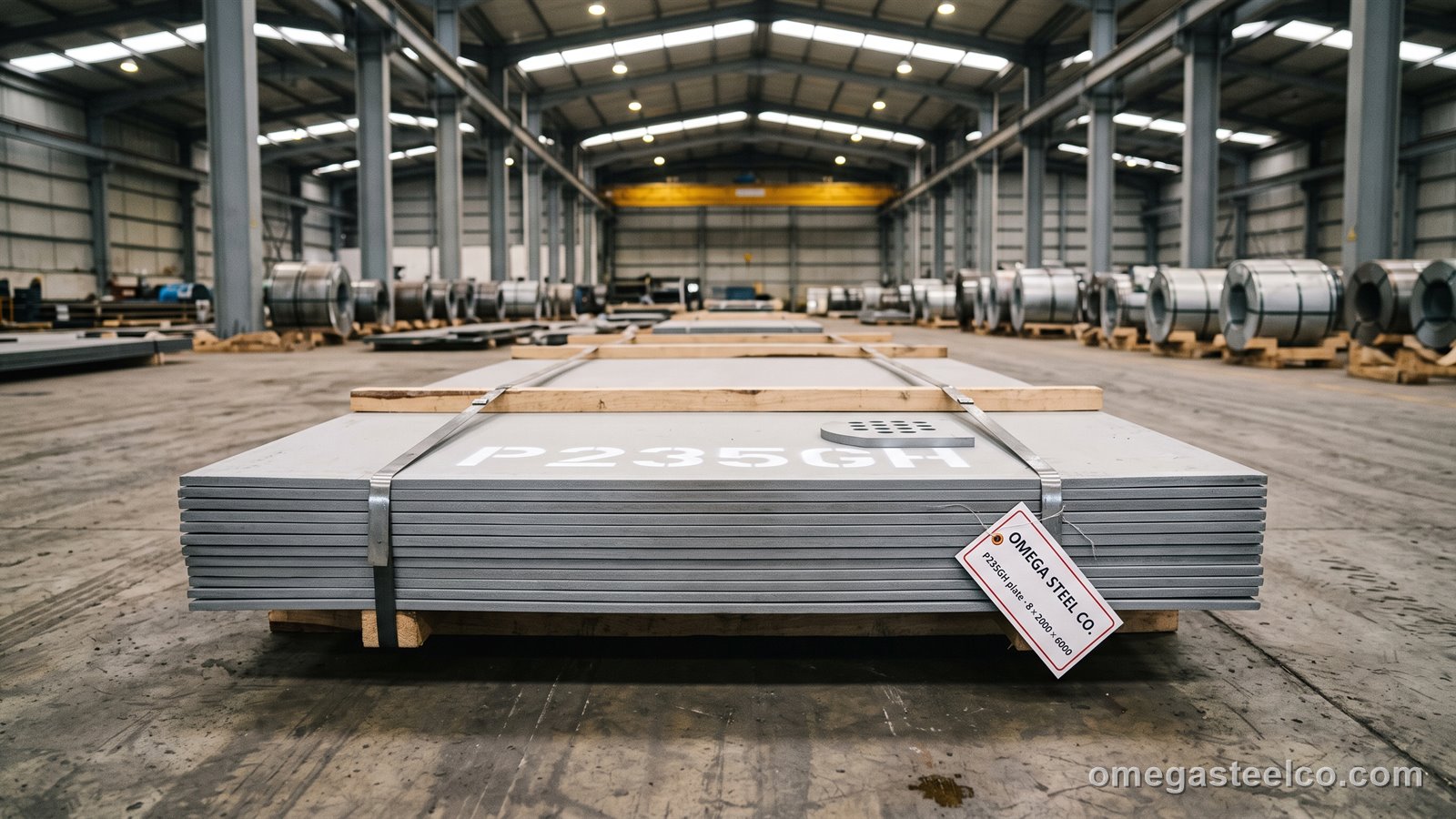

تعبئة لوح P235GH: ألواح مربوطة على قواعد من الخشب الصلب (بحدّ أقصى 5 أطنان للرزمة) مع حماية الحواف ووسم أرقام الصبّات. وتحمل حاوية 40' HC واحدة من 24 إلى 25 طناً من ألواح 6 أمتار؛ واللوح القصير يُحمَّل 20 طناً في حاوية 20'. ويُحمَّل اللوح الزائد الطول على منصّة مسطّحة، واللوح الثقيل فوق 25 طناً للقطعة يسافر شحناً عاماً من دَرِنجه. البند الجمركي 7208.51 / 7208.52.
| البند | التفاصيل |
|---|---|
| الحد الأدنى للطلب | 5 أطنان من سماكة واحدة |
| الإنكوترمز | FOB إسطنبول · CIF / CFR الخليج وإفريقيا · DAP الاتحاد الأوروبي والبلقان والعراق والقوقاز · DAP أكتاو |
| مدة التوريد | عند الطلب 1–3 أسابيع (برنامج المصنع التركي) |
| التغليف | قواعد حتى 5 أطنان مربوطة وأرقام الصبّات مطبوعة |
| الحاوية / الشاحنة | 40' HC ≈ 24–25 طناً من ألواح 6 أمتار |
| المستندات | فاتورة، قائمة تعبئة، EN 10204 3.1 (و3.2 عند الطلب)، شهادة منشأ؛ SASO / SONCAP / PVoC عند الطلب |
| الدفع | 30 % مقدماً والرصيد مقابل نسخة بوليصة الشحن؛ اعتماد مستندي بالاطلاع للطلبيات فوق 100 طن |
الشهادات والاختبارات
وثائق لوح P235GH: شهادة مصنع EN 10204 3.1 قياسياً (رقم الصبّة والتحليل والشدّ وشاربي والحالة)؛ وتتوفّر عند الطلب للألواح فوق 8 مم شهادة 3.2 بمفتّش مستقلّ، وتقارير فحص بالموجات فوق الصوتية وفق EN 10160، واختبارات شاربي إضافية عند حرارة منخفضة.
كيفية الطلب
أرسل السماكة × العرض × الطول، والتونّاج، والكود (PED أو AD 2000 أو المقارنة بـ ASME)، ومستوى الشهادة، وهل يلزم اختبار صدم عند −20 درجة أو فحص بالموجات؛ ولألواح المواسير أرسل رسم التثقيب — فنحن نقصّ الأقراص والحلقات على المقاس.
المعايير
- EN 10028-2:2017 — P235GH, 1.0345
- DIN 17155 — H I (withdrawn)
- PED 2014/68/EU material; AD 2000 W1
- EN 10029 class A/B; EN 10160 UT on request
درجات الصلب
بيانات الدرجات (التركيب الكيميائي، الخواص الميكانيكية، المكافئات) على موقعنا المرجعي: P235GH · P265GH · P355GH
الأسئلة الشائعة
ما مكافئ P235GH في ASTM؟
المقارنة المعتادة هي ASTM A285 الدرجة C (خضوع 205 ميجاباسكال)؛ وA516 الدرجة 55 أقرب بوصفها درجة أوعية ضغط مُسوّاة. ولا واحدة منهما تعتمد الخضوع عند الحرارة المرتفعة بطريقة EN، فعلى المصمّم أن يقبل الإبدال.
ما الفرق بين P235GH وS235JR؟
الخضوع في حرارة الغرفة واحد، لكن P235GH مهدّأ بالألومنيوم ودقيق الحبيبات ومُسوّى ومعتمَد في الخضوع حتى 400 درجة — وهو إلزامي لمعدّات الضغط؛ أما S235JR ففولاذ إنشائي بلا ضمان عند الحرارة المرتفعة.
عند أي حرارة يمكن استعمال P235GH؟
خدمة مستمرّة حتى نحو 400 درجة للّوح (فالمواصفة تُجدول Rp0,2 حتى 400)؛ وفوق ذلك تُستعمل P265GH / P295GH أو 16Mo3.
هل P235GH هي نفسها H I؟
نعم — فـ H I كان الاسم في DIN 17155؛ وP235GH (1.0345) خليفته في EN 10028-2.
هل تحتاج P235GH معالجة حرارية بعد اللحام؟
في معظم الأكواد فوق جدار 30–35 مم فقط (بمعالجة عند 550–600 درجة)؛ أما أغلفة المراجل الأرقّ فتُلحم بدونها.
