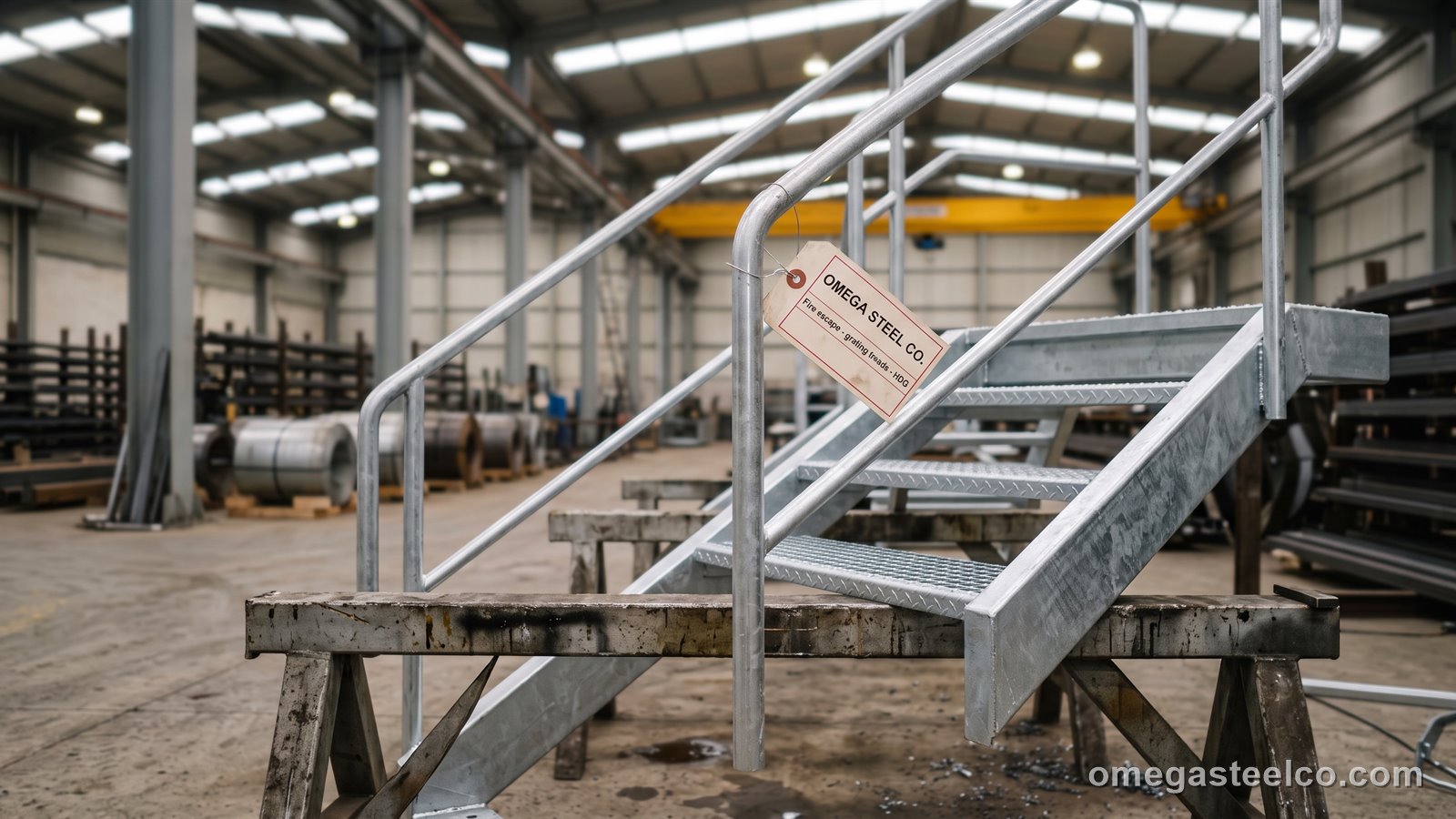

سلالم الهروب من الحريق — سلالم خارجية وبسطات وسلالم قفصية مصنّعة وفق EN 1090
سلّم الهروب سلّم يجب أن يكون موجودًا كاملًا وآمنًا يوم افتتاح المبنى، ثم يقف في الخارج أربعين سنة. ونحن نصنّع سلالم الهروب الخارجية من مخزوننا: الجوانب من UPN ومن ألواح مثنيّة، والدرجات من مشبّك مسنّن أو من صاج مضلّع، والبسطات على أعمدة من مقاطع مجوّفة، والدرابزينات من أنبوبنا المجلفن، والسلالم القفصية وسلالم الوصول إلى السطح — مصمَّمة وفق EN ISO 14122 أو وفق كود البناء المحلي، وملحومة وفق EN 1090 EXC2، ومجلفنة بالغمس الساخن، وتُشحن أطقمًا مربوطة مع مثبّتاتها ورسومها، للفنادق والمستشفيات والمدارس والمصانع والمخيّمات من العراق إلى نيجيريا.
الأكواد والتصميم
تُصمَّم سلالم الهروب وفق الكود الساري في الموقع — EN ISO 14122-3 وEN 1090-2 فئة EXC2 للمباني الصناعية، وأكواد الحريق الوطنية (نظام الحريق التركي وNFPA 101 وأكواد الحريق السعودية والإماراتية والأكواد العراقية والنيجيرية المشتقّة من BS 9999) للمباني العامة — بالهندسة التي تحدّدها تلك الأكواد: عرض صافٍ 900–1 200 مم (و1 200 مم للمباني العامة)، وارتفاع قائمة 150–180 مم، ونائمة 250–300 مم، وبحد أقصى 16 قائمة في المسار، وبسطات عند كل طابق وكل دوران، ودرابزينات على ارتفاع 900–1 000 مم على الجانبين بقضبان وسطى أو تعبئة لا تمرّ منها كرة قطرها 100 مم، وارتفاع حماية 1 100 مم على البسطات. والحمل الحي 3–5 كيلونيوتن/م² (و5 كيلونيوتن/م² لمسارات الهروب العامة) مع حمل مركّز 1,5 كيلونيوتن على الدرجة. ويأخذ مكتبنا الهندسي مناسيب الطوابق ومواضع أبواب الخروج والواجهة، ويعيد المخطّط العام وأحمال الأعمدة والمثبّتات لمهندس المبنى ورسوم الورشة.
أنواع السلالم التي نصنّعها
| النوع | أين يناسب | المساحة المشغولة | عدد الطوابق النموذجي | ملاحظة |
|---|---|---|---|---|
| مسار مستقيم ببسطات | بمحاذاة الواجهة، لطابق واحد أو ميزانين | 1,2 × 6–9 م للطابق | 1–2 | الأبسط؛ بدرجات مشبّك مفتوحة |
| مزدوج المسار (مساران للطابق ببسطة وسطى) | سلّم الهروب القياسي متعدد الطوابق | 2,6–3,0 × 5–6 م | 2–10 | مدمج ومفضَّل في الأكواد؛ وبرجه على أربعة أعمدة |
| مقصّي / مزدوج المسار المضاعف | مساران مستقلان للهروب في برج واحد | 3,0 × 6 م | 4–12 | المستشفيات والفنادق |
| حلزوني | المواقع الضيّقة والهروب الوحيد من الميزانين | قطر 1,8–2,5 م | 1–3 | لا تقبله معظم الأكواد إلا لإشغال محدود |
| برج سلالم بكسوة | حيث يفرض الكود الحماية من الواجهة | 3,0 × 6 م + الكسوة | 2–10 | يُكسى بصاج شبه منحرف أو بمصدّات مشبّكة |
| سلّم قفصي ببسطات راحة | الوصول إلى السطح والمعدات والصوامع والخزانات | 0,7 × 1,0 م | حتى 20 مترًا | EN ISO 14122-4؛ وليس مسار هروب في المباني العامة |
المكوّنات والمواد
| المكوّن | المادة | المواصفة | ملاحظة |
|---|---|---|---|
| الجوانب | UPN 160–260 أو لوح مثني 8–10 مم | S235JR / S355J2 | تُربط بالبراغي عند البسطات |
| الدرجات | مشبّك مسنّن ملحوم بالضغط 30 × 3 أو 30 × 5 بأنف؛ أو درجات مثنيّة من صاج مضلّع 4/5 مم | مشبّكنا / صاجنا المضلّع | المشبّك للسلالم الخارجية (لا جليد وتصريف ذاتي) |
| البسطات | ألواح مشبّك أو صاج مضلّع على إطارات UPN ومقاطع مجوّفة | EN ISO 14122-2 | لوح أخمص 100 مم |
| الأعمدة والتقويات | مقطع مجوّف 100 × 100 – 200 × 200 وزوايا | S235JRH / S355J2H | ألواح قواعد بأربعة مثبّتات M16–M24 |
| الدرابزينات والحماية | قوائم وقضبان من أنبوب قطر 42,4 × 2,6 وقضبان تعبئة أو شبك | أنبوبنا المجلفن | وصلات كروية أو ملحومة؛ و1 100 مم على البسطات |
| وصلات الجدار والأبواب | كتائف وإطارات أبواب حريق وألواح عتبات | بحسب المبنى | تُنسَّق مع أبواب الخروج |
| التشطيب | جلفنة بالغمس الساخن وفق EN ISO 1461 (70–85 ميكرون)؛ وطلاء بودرة مزدوج بلون RAL عند الطلب | الجلفنة قياسية؛ والطلاء للسلالم المعمارية | |
| المثبّتات | براغي M12–M24 فئة 8.8 مجلفنة ومثبّتات كيميائية ومشابك مشبّك | تُعبَّأ لكل طابق |
التصنيع والتعبئة والتركيب
تُلحَم المسارات كاملة في الورشة (جوانب + درجات + قوائم درابزين) وفق EN 1090-2 فئة EXC2 مع فحص اللحام، وتُجهَّز البسطات وإطارات الأعمدة تجميعاتٍ فرعية مربوطة، ويُجلفن كل شيء بالغمس الساخن بعد التصنيع ويُعلَّم بالمطابقة؛ ويُعبَّأ سلّم مزدوج المسار لأربعة طوابق في حاوية 40 قدمًا مفتوحة من الأعلى أو HC على شكل 8 مسارات و8 بسطات و4 أطقم أعمدة وحزم الدرابزين، مع المثبّتات والبراغي ورسوم التركيب في الصندوق الأول. والتركيب بالونش والبراغي من الأسفل إلى الأعلى — فريق من أربعة أشخاص يركّب طابقًا في اليوم — ويمكننا إرسال مشرف للطوابق الأولى. أما سلالم الوصول إلى السطح والسلالم القفصية فتُشحن بمقاطع 3–6 أمتار.
المشاريع النموذجية
- الفنادق والمستشفيات والمدارس والمباني الإدارية التي تحتاج مسار هروب ثانيًا
- المصانع والمستودعات والميزانين (السلالم الصناعية وفق EN ISO 14122)
- مخيّمات المواقع والمباني الجاهزة والحاويات (سلالم مربوطة)
- المجمّعات السكنية في برامج التأهيل (أبراج هروب خارجية)
- الوصول إلى الأسطح وسلالم غرف المعدات مع سلالم قفصية
- سلالم الوصول في الملاعب والمواقف والمحطات
التسعير ومدة التنفيذ
تُسعَّر سلالم الهروب بالطابق من ارتفاعات الطوابق والعرض: فزوج المسارات المجلفن ببسطة وسطى ودرجات مشبّك ودرابزينات يكلّف عادة 4 000–7 000 دولار للطابق بارتفاع 3,5 أمتار تسليم المصنع، إضافة إلى الأعمدة والبسطات بالطقم، والسلالم القفصية بالمتر؛ أما السلالم الحلزونية والأبراج المكسوّة فبحسب الرسم. ومدة التنفيذ 4–8 أسابيع شاملة الجلفنة؛ وتصدر الرسوم لاعتماد مهندس المبنى خلال أسبوع من الاستفسار.
الأسئلة الشائعة
بأي كود تصمّمون سلالم الهروب؟
EN ISO 14122 وEN 1090-2 فئة EXC2 للمباني الصناعية، وكود الحريق الوطني للموقع (نظام الحريق التركي أو NFPA 101 أو أكواد الحريق السعودية والإماراتية أو الأكواد المبنية على BS 9999) للمباني العامة — وقواعد العرض والقائمة والبسطات والحماية تتبع الكود الذي تسمّيه.
هل تُسلَّم السلالم مجمّعة؟
تُسلَّم مساراتٍ ملحومة وبسطات وأعمدة مربوطة بالبراغي، مجلفنة ومعلَّمة بالمطابقة، بحاوية لكل 3–4 طوابق، مع المثبّتات والبراغي ورسوم التركيب؛ والتركيب بالبراغي بمعدّل طابق في اليوم تقريبًا.
درجات مشبّك أم صاج مضلّع؟
المشبّك المسنّن للسلالم الخارجية لأنه ذاتي التصريف ولا يتجمّد ومانع للانزلاق؛ والدرجات المثنيّة من الصاج المضلّع حيث تُطلب درجة مغلقة أو في السلالم الداخلية.
هل تقدّمون الأحمال لمهندس المبنى؟
نعم — يصدر المخطّط العام مع ردود فعل الأعمدة وقوى المثبّتات خلال أسبوع لاعتماد مهندس المبنى قبل التصنيع.
ما تشطيب السلالم؟
جلفنة بالغمس الساخن وفق EN ISO 1461 كمعيار (70–85 ميكرون، و25–40 سنة في الخارج)؛ وطلاء بودرة مزدوج بأي لون RAL للسلالم المعمارية.
