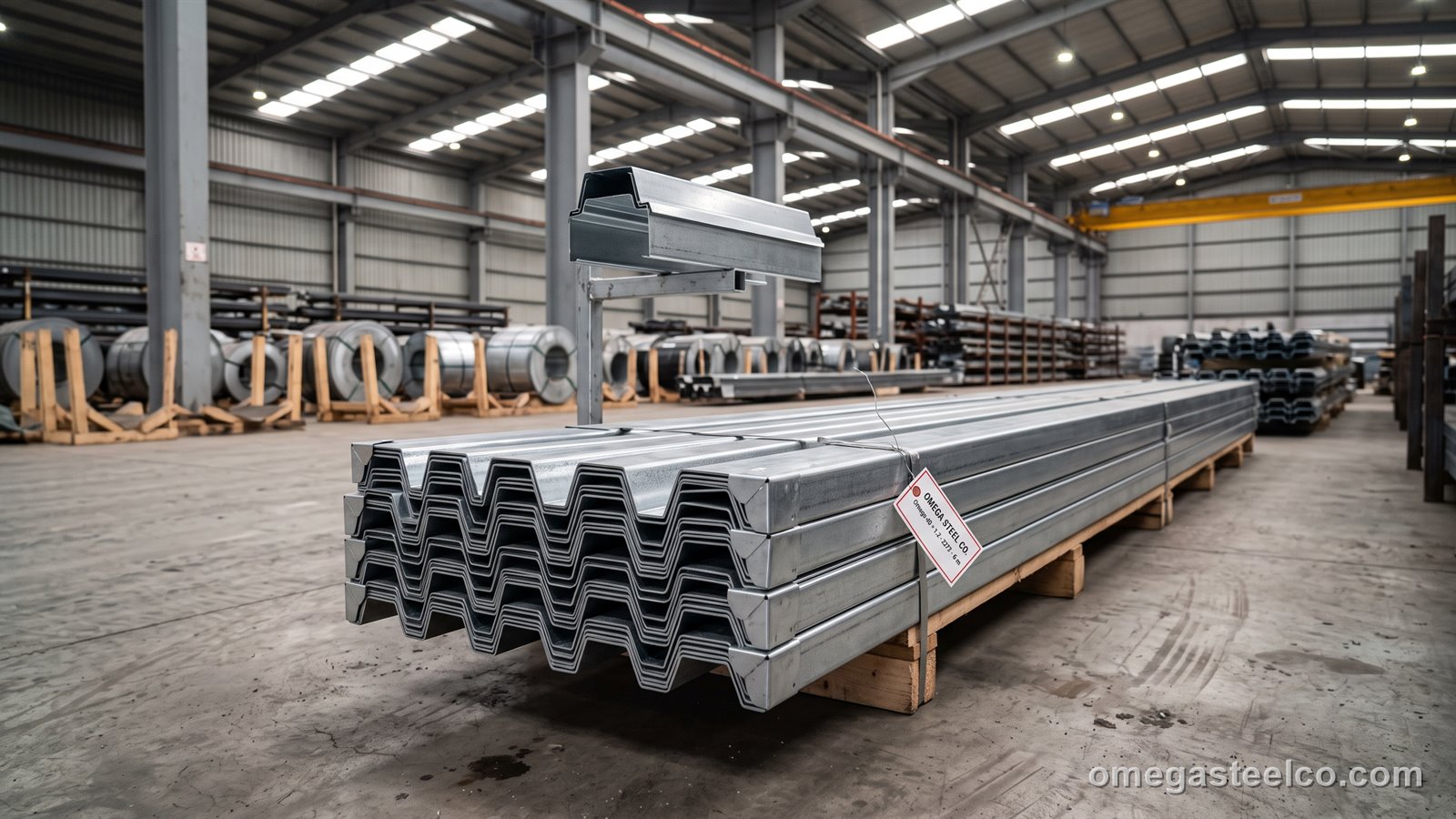

Was ist ein Omega-Profil?
Ein Omega-Profil ist ein kaltrollgeformtes Hutprofil: zwei horizontale Flansche, die am Untergrund befestigt werden, zwei geneigte oder senkrechte Stege und ein ebener Kopf obenauf, an dem Verkleidung, Dachblech, Deckenplatte oder Solarmodul befestigt wird. Seine Geometrie leistet dreierlei zugleich — sie hält die Außenhaut um die Kopfhöhe (20–100 mm) von der Konstruktion ab, sie verteilt die Befestigungslasten über einen steifen, nahezu geschlossenen Querschnitt, sodass dünnes Band (0,5–2,5 mm) 0,6–2,5 m zwischen Auflagern spannen kann, und sie lässt unter dem Kopf einen durchgehenden Hohlraum für Belüftung, Dämmung, Verkabelung oder Entwässerung. Deshalb ist es die universelle Unterkonstruktion hinterlüfteter Fassaden (an Wandkonsolen befestigt, Verkleidungskassetten am Kopf eingehängt), die Lattung gedämmter Dächer (über Sparren oder über Aufdachdämmung, Blech am Kopf verschraubt), die Grundlattung abgehängter und verkleideter Decken, die Schiene von PV-Montagesystemen auf Trapezdächern und die Unterkonstruktion von Wandverkleidungsplatten in Industriebauten. Wir walzen es aus vorverzinktem DX51D+Z140 für nichttragende Grundlattung und aus S280GD+Z275, wo das Profil Dach- oder Fassadenlast trägt; geschlitzte Stege (thermische Trennung, Justierung) und gelochte Flansche nach Zeichnung werden in der Linie gefertigt; Standard-Kopfhöhen 20, 25, 30, 40, 50, 60, 80 und 100 mm mit Flanschbreiten passend zur Befestigung, in 0,5–2,5 mm und Längen bis 13,5 m. Aluminium-Omegas gibt es für manche Fassadensysteme, aber für Spannweiten über einem Meter und für den Brandschutz bleibt verzinkter Stahl der Standard.
Güten, Normen und Toleranzen
| Güte / Norm | Streckgrenze (MPa) | Anmerkung |
|---|---|---|
| DX51D+Z140 (EN 10346) | ≈ 140 (nicht garantiert) | Grundlattung, Decken, Innen-Unterkonstruktionen |
| DX51D+Z275 | ≈ 140 | Außenlattung, unbeheizte Gebäude |
| S280GD+Z275 | 280 | tragende Lattung und Fassadenschienen |
| S350GD+Z275 | 350 | Solarschienen, große Spannweiten |
| ZM120–ZM175 (Zink-Magnesium) | — | Küste, Schnittkantenschutz, auf Anfrage |
Zink-Magnesium-Band (ZM) schützt Schnittkanten und Schlitze besser als Z275 und wird ab 10-t-Losen angeboten.
Omega-Profil — Querschnittstabelle
| Kopfhöhe (mm) | Kopfbreite (mm) | Flanschbreite (mm) | t (mm) | kg/m | Typischer Einsatz |
|---|---|---|---|---|---|
| 20 | 30 | 20 | 0,5–0,8 | 0,45–0,72 | Deckengrundlattung, Plattenverkleidung |
| 25 | 30 | 25 | 0,6–1,0 | 0,60–1,00 | Wandgrundlattung, Verkleidungs-Unterkonstruktion ≤ 0,6 m |
| 30 | 35 | 25 | 0,8–1,2 | 0,85–1,30 | Dachlattung über Dämmung |
| 40 | 40 | 30 | 1,0–1,5 | 1,25–1,90 | Fassadenschiene, Dachlattung 0,9–1,2 m |
| 50 | 50 | 30 | 1,2–2,0 | 1,75–2,90 | Solarschienen, Fassadenschiene 1,2–1,5 m |
| 60 | 50 | 35 | 1,5–2,0 | 2,30–3,05 | hinterlüfteter Dachabstandhalter, Vordach |
| 80 | 60 | 40 | 1,5–2,5 | 2,95–4,90 | Fassaden mit tiefem Hohlraum, große Spannweiten |
| 100 | 60 | 40 | 2,0–2,5 | 3,90–4,90 | Unterpfette, Bühnendeck-Unterstützung |
Stegwinkel 75–90° nach Bestellung; Flansch- und Kopfbreiten innerhalb des Rollensatzes anpassbar. Gewichte für Z275-Band.
Spannweiten- und Befestigungsleitfaden
| Profil | Spannweite bei 0,6 m Abstand | Spannweite bei 1,0 m Abstand | Befestigung |
|---|---|---|---|
| 25 × 0,8 | 0,9 m | 0,7 m | 2 × 4,8-mm-Bohrschraube je Flansch |
| 40 × 1,2 | 1,4 m | 1,1 m | 2 × 5,5-mm-Schraube oder M6-Anker |
| 50 × 1,5 | 1,8 m | 1,4 m | 2 × 5,5-mm-Schraube / Konsolenschraube |
| 60 × 2,0 | 2,3 m | 1,8 m | M8 durch Konsole |
| 80 × 2,0 | 2,8 m | 2,2 m | M8 / M10 Konsole |
| 100 × 2,5 | 3,4 m | 2,7 m | M10 Konsole |
Geschlitzte Stege mindern die Tragfähigkeit um 10–20 %; an Fassaden ist meist der Windsog maßgebend — den Ausziehwiderstand der Befestigung ebenso prüfen wie das Profil.
Längen und Lager
Gängige Größen (25, 40, 50 × 1,0–1,5 mm in 3 und 6 m) sind meist auf Lager oder werden innerhalb einer Woche gewalzt; gelochte, geschlitzte und lange Profile werden in 10–15 Werktagen auf Bestellung gefertigt. Auf Anfrage mit passenden Konsolen, Thermopads und Bohrschrauben.
Schneiden, Befestigen und Details
Mit Kaltsäge oder Nibbler schneiden (keine Trennscheiben auf verzinktem Material — verbranntes Zink); Schlitze und Löcher werden vor dem Umformen in der Linie gestanzt und sind sauberer als Bohren vor Ort. Durch beide Flansche befestigen, nie nur durch den Kopf, mit zwei Befestigern je Auflager; an Fassaden Konsolen mit thermischer Trennung und Langlöchern zur Justierung verwenden und das Omega über mindestens zwei Auflager durchlaufen lassen. Dachlatten laufen quer zu den Konterlatten; PV-Schienen quer zu den Trapezsicken mit EPDM unter dem Flansch. Schnittkanten können mit Zinkfarbe ausgebessert werden; ZM-Band braucht keine.
Einsatzgebiete
- Unterkonstruktionen hinterlüfteter und Kassettenfassaden
- Dachlatten und Konterlatten über Dämmung oder Unterdeckung
- PV- / Solar-Montageschienen auf Trapez- und Stehfalzdächern
- Deckengrundlattung und Wandverkleidungs-Unterkonstruktionen
- Hinterlüftete Dachabstandhalter und Vordachpfetten
- Befestigungsschienen für Sandwichpaneele und Verkleidung auf Mauerwerk
Omega vs. Z-/C-Pfette vs. M-Profil
Ein Omega ist Latte und Abstandhalter; eine C-Pfette oder Z-Pfette ist ein tragendes Dachbauteil für Spannweiten von 5–9 m. Dazwischen kann ein 100-mm-Omega als Unterpfette bei 2–3 m Spannweite dienen. Für Decken und verkleidete Wände ist das kleinere M-Profil (Grundlattungsprofil) leichter und günstiger; die Übersicht Leichtprofile zeigt die ganze Familie.
Preis
Omega-Profile werden je Meter (oder je Tonne) nach Größe, Dicke, Zink und Lochung auf der Basis des verzinkten Bands berechnet; glatte Standardgrößen sind je Meter das günstigste Profil, das wir walzen. Angebot nach Zeichnung oder Größenliste, nicht aus einer Listenspanne.
Preisspannen aus unserer wöchentlichen Exportliste (September 2026), FOB Istanbul, volle Container, ohne Fracht und Zertifikate. Festpreis pro Projekt auf Anfrage innerhalb eines Werktags.
Export und Verpackung
Omega-Profile werden je Größe und Länge in umreiften Paketen von 1–2 t mit Holzunterlagen und Kantenbrettern gebündelt, ineinandergelegt (C in C, Z in Z, Omega gestapelt), um Volumen zu sparen; jedes Bund mit Profil, Dicke, Länge, Stückzahl und Schmelze etikettiert. Ein 40' HC fasst 20–24 t ineinandergelegter 6–12-m-Pfetten; bis 13,5 m per Flat-Rack oder Stückgut ab Derince. Zolltarif 7216.61 / 7216.91.
| Punkt | Detail |
|---|---|
| Mindestmenge | 2 t je Größe (≈ 2 000 m 40 × 1,0) |
| Incoterms | FOB Istanbul · CIF / CFR Golf, Afrika · DAP EU, Balkan, Irak, Kaukasus · DAP Aktau |
| Lieferzeit | Standardgrößen 5–8 Werktage; gelocht / Sonder 10–15 |
| Verpackung | Gestapelte, umreifte Bunde 0,5–1,5 t, Papier zwischen den Lagen, Holzunterlagen |
| Container / LKW | 40' HC ≈ 18–22 t (sperrig); 20' ≈ 12–14 t |
| Dokumente | Rechnung, Packliste, EN 10204 3.1 (Band), Ursprungszeugnis; CE-Leistungserklärung bei tragendem Einsatz |
| Zahlung | 30 % Anzahlung, Rest gegen B/L-Kopie; Akkreditiv bei Sicht ab 100 t |
Zeugnisse
Omega-Profile werden mit dem EN 10204 3.1 des verzinkten Bands (Güte, Zinkauflage) und unserer Umformaufzeichnung geliefert; wo das Profil ein tragendes Bauteil ist (Fassadenschiene, Unterpfette), ergänzen wir die CE-Erklärung nach EN 1090-1 und auf Anfrage eine Spannweitenberechnung.
So bestellen Sie
Nennen Sie Kopfhöhe und -breite, Flanschbreite, Dicke, Güte und Zink (DX51D+Z140 / Z275, S280GD+Z275, ZM), Länge, glatt / geschlitzt / gelocht (mit Zeichnung), Menge in Metern oder Stück und Bestimmungsort; wir bestätigen innerhalb eines Tages.
Normen
- EN 10346 — DX51D / S280GD + Z140–Z275 strip
- EN 10162 — cold-rolled section tolerances
- EN 1993-1-3 — where structural
- EN 10204 3.1
Güten
Werkstoffdatenblätter (Chemie, Mechanik, Vergleichsgüten) auf unserer Referenzseite: DX51D · S280GD · S350GD
Häufige Fragen
Was ist ein Omega-Profil?
Ein kaltrollgeformtes verzinktes Hutprofil — zwei Befestigungsflansche, zwei Stege und ein erhöhter Kopf —, das Verkleidung, Dachbleche, Decken und Solarschienen von der Konstruktion abhält, 20–100 mm hoch und 0,5–2,5 mm dick.
Ist ein Omega-Profil dasselbe wie ein Hutprofil?
Ja — Omega, Hut, Top-Hat und Hutschiene bezeichnen alle denselben Ω-förmigen Querschnitt; die Namen variieren nach Land und Branche.
Welche Größen walzen Sie?
Kopfhöhen 20, 25, 30, 40, 50, 60, 80 und 100 mm, Dicken 0,5–2,5 mm, Längen bis 13,5 m, glatt, geschlitzt oder gelocht.
Wie weit kann ein Omega-Profil spannen?
Von unter einem Meter bei einer Grundlattung 25 × 0,8 bis etwa 3 m bei einer Unterpfette 100 × 2,5 bei 1 kN/m²; siehe Spannweitenleitfaden und den Ausziehwiderstand der Befestigung unter Windsog prüfen.
Können Omega-Profile als Dachpfetten verwendet werden?
Als Latten und Unterpfetten bei Spannweiten bis 2–3 m ja; bei Sparrenabständen von 5–9 m C- oder Z-Pfetten verwenden.
Fertigen Sie Omega-Profile aus Aluminium?
Nein — wir walzen verzinkten Stahl (Z140, Z275, ZM), der für Spannweiten über einem Meter stärker, günstiger und brandsicher ist.
